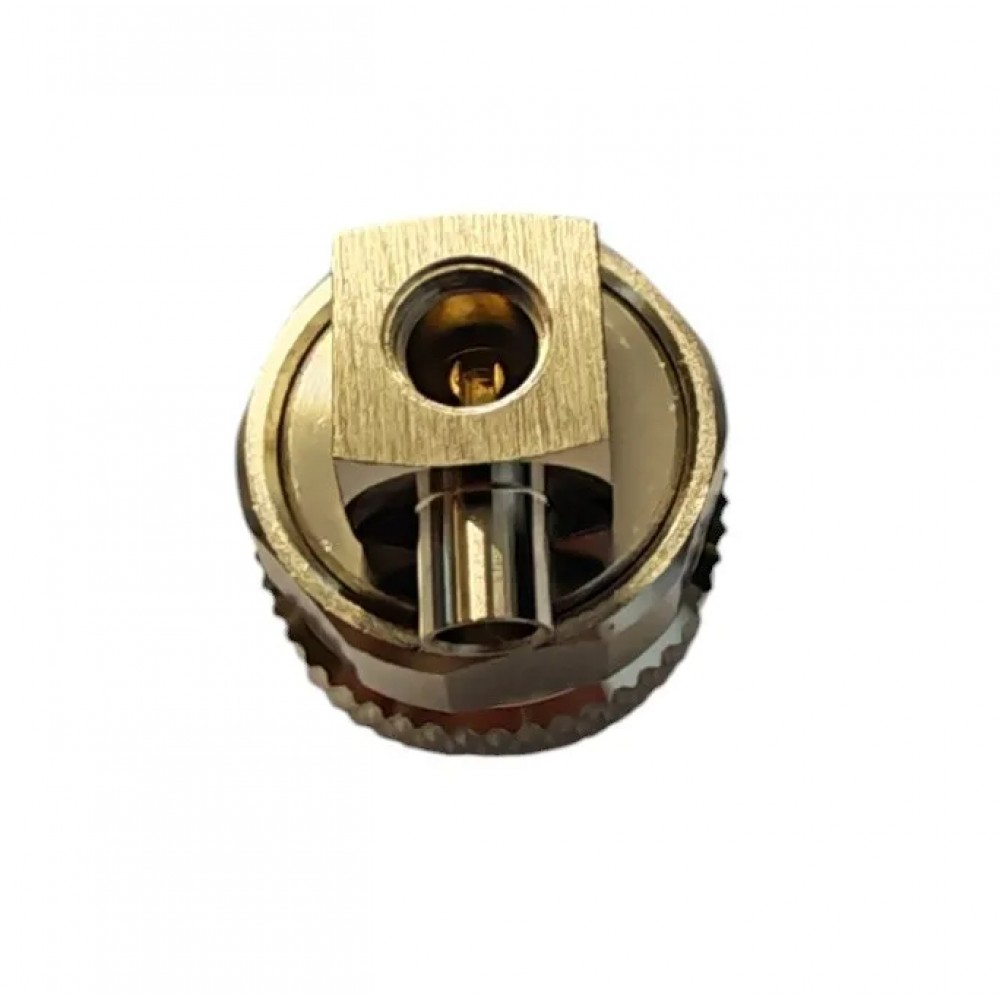

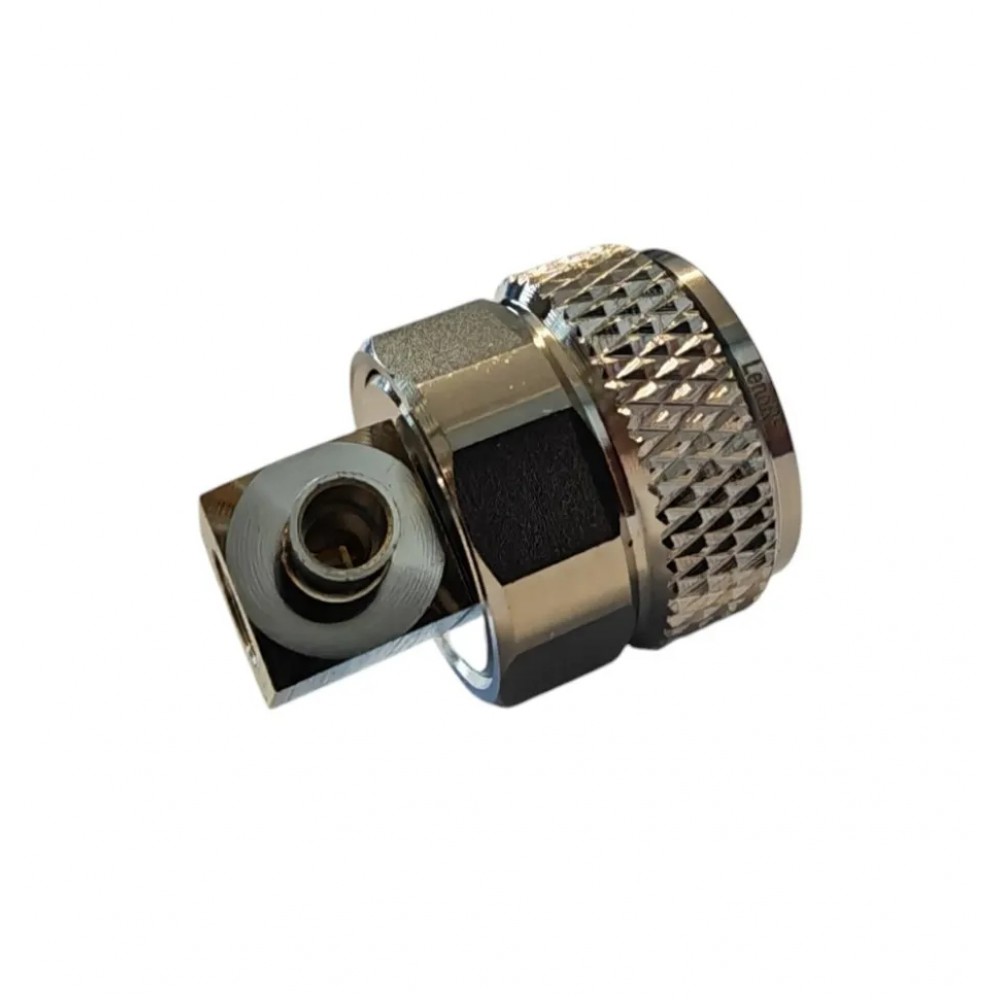

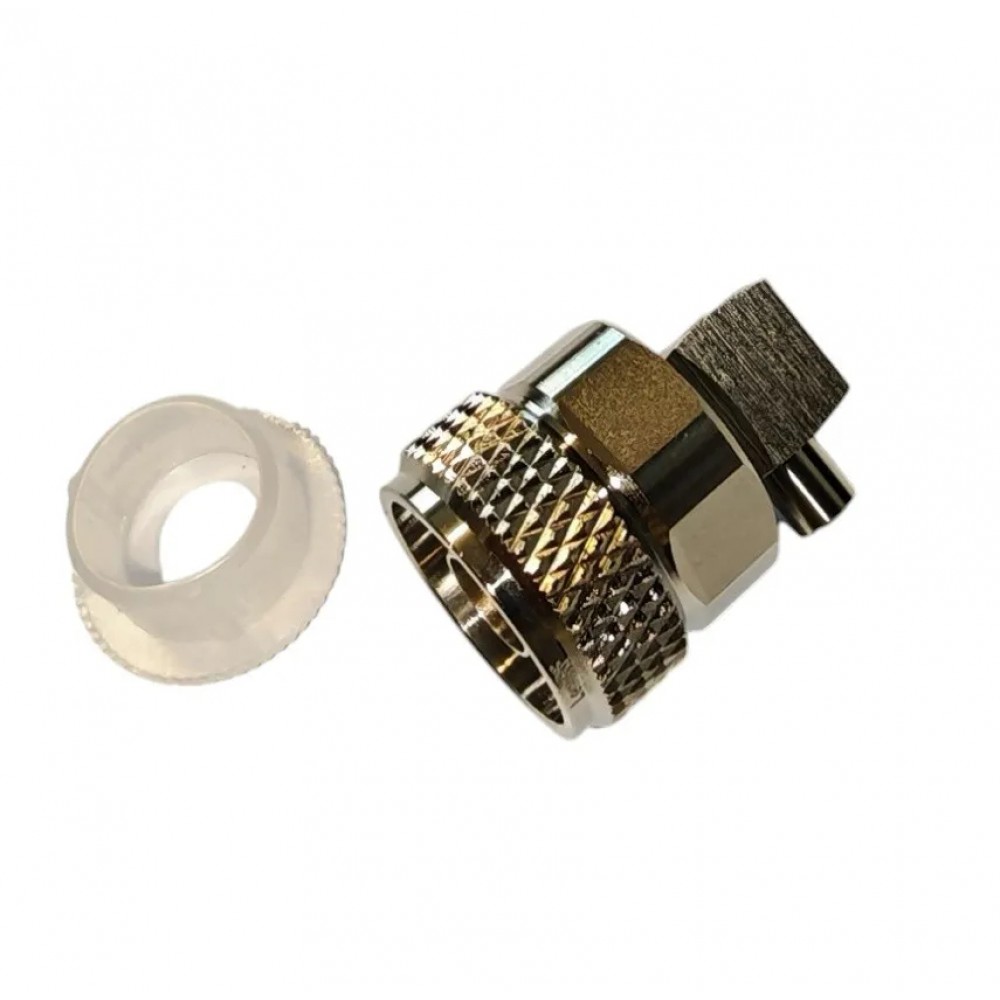

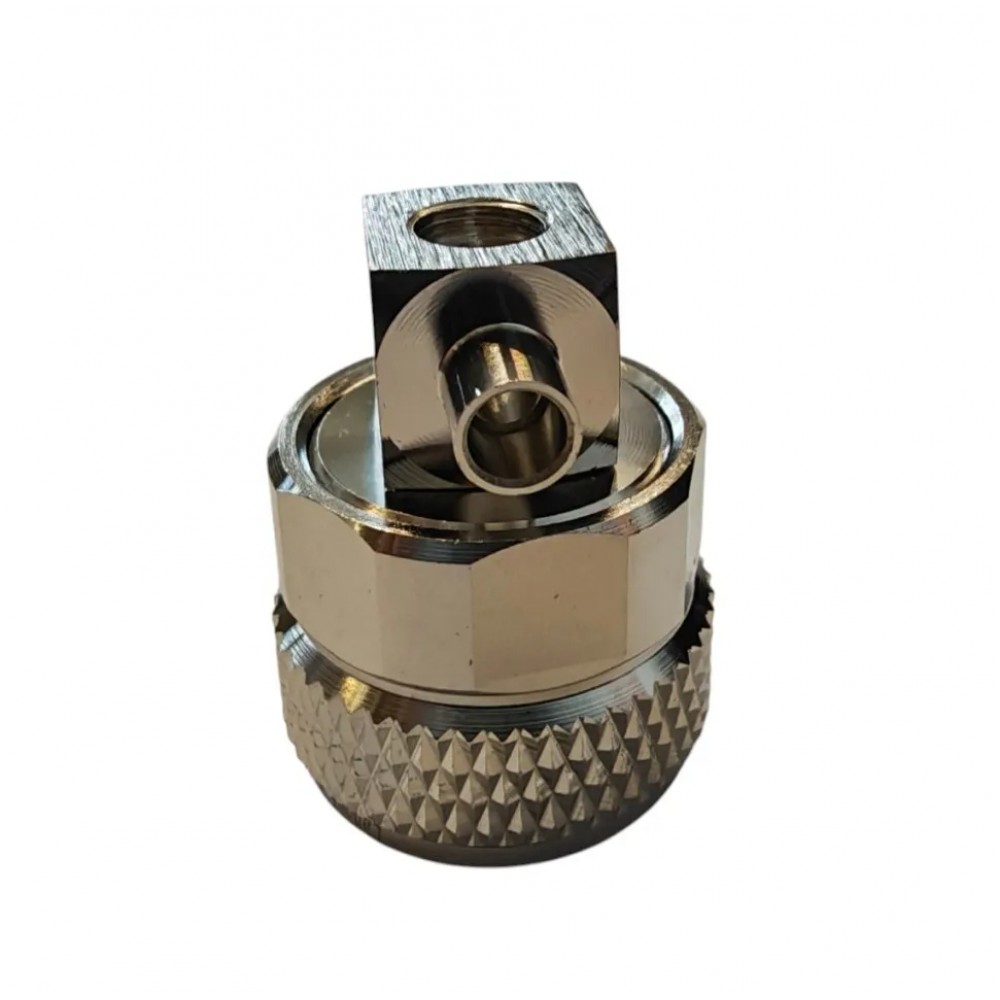

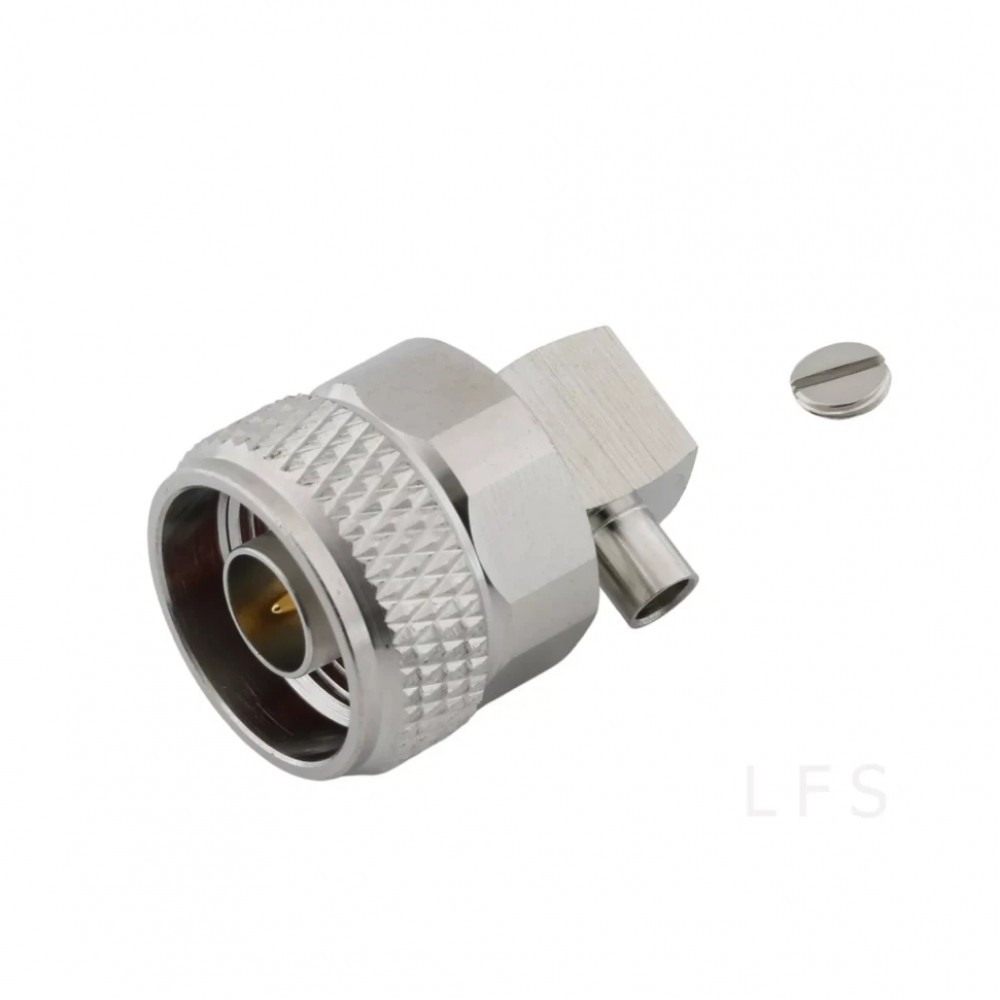

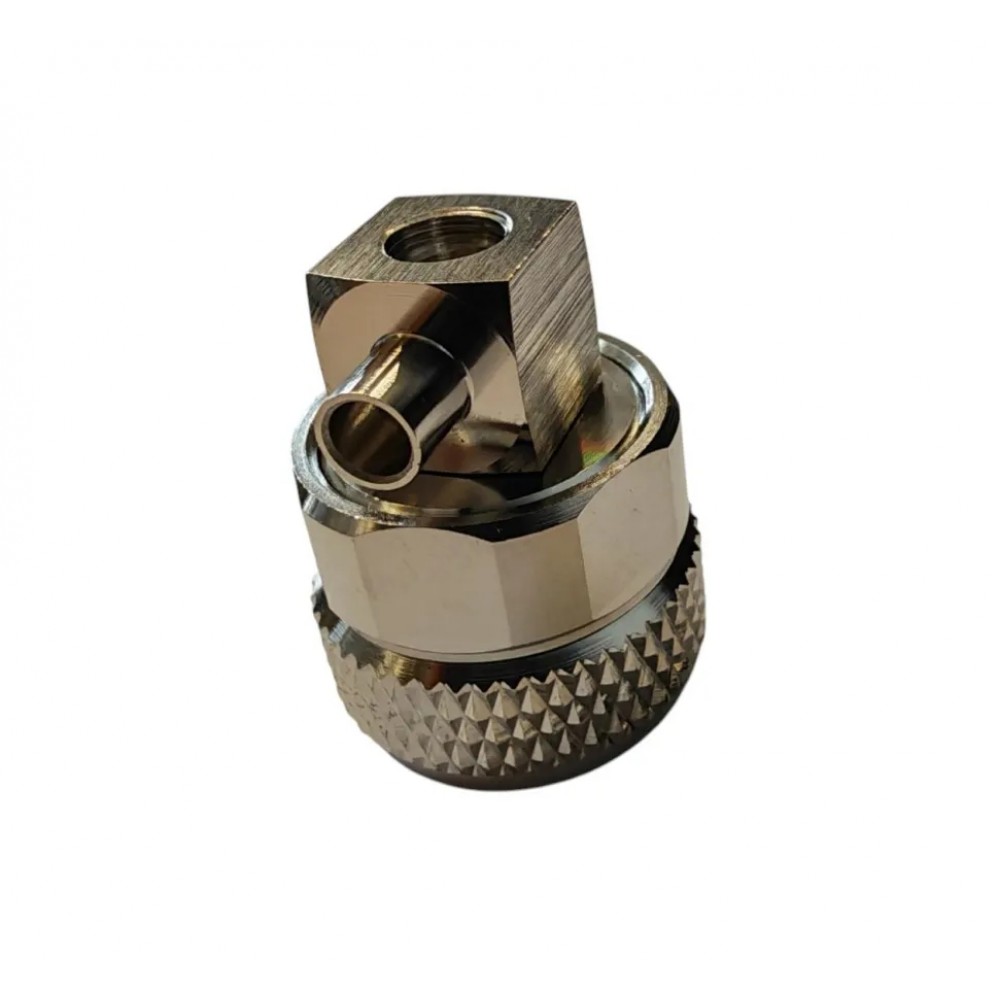

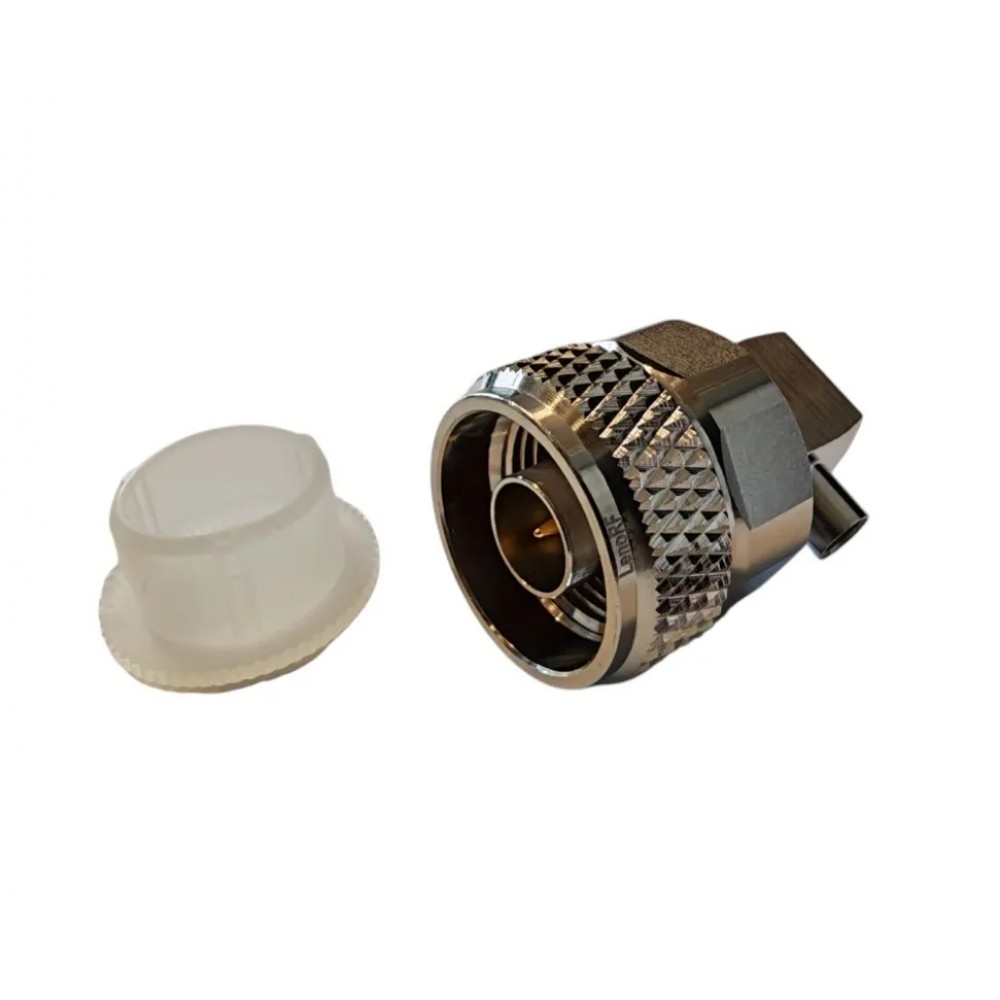

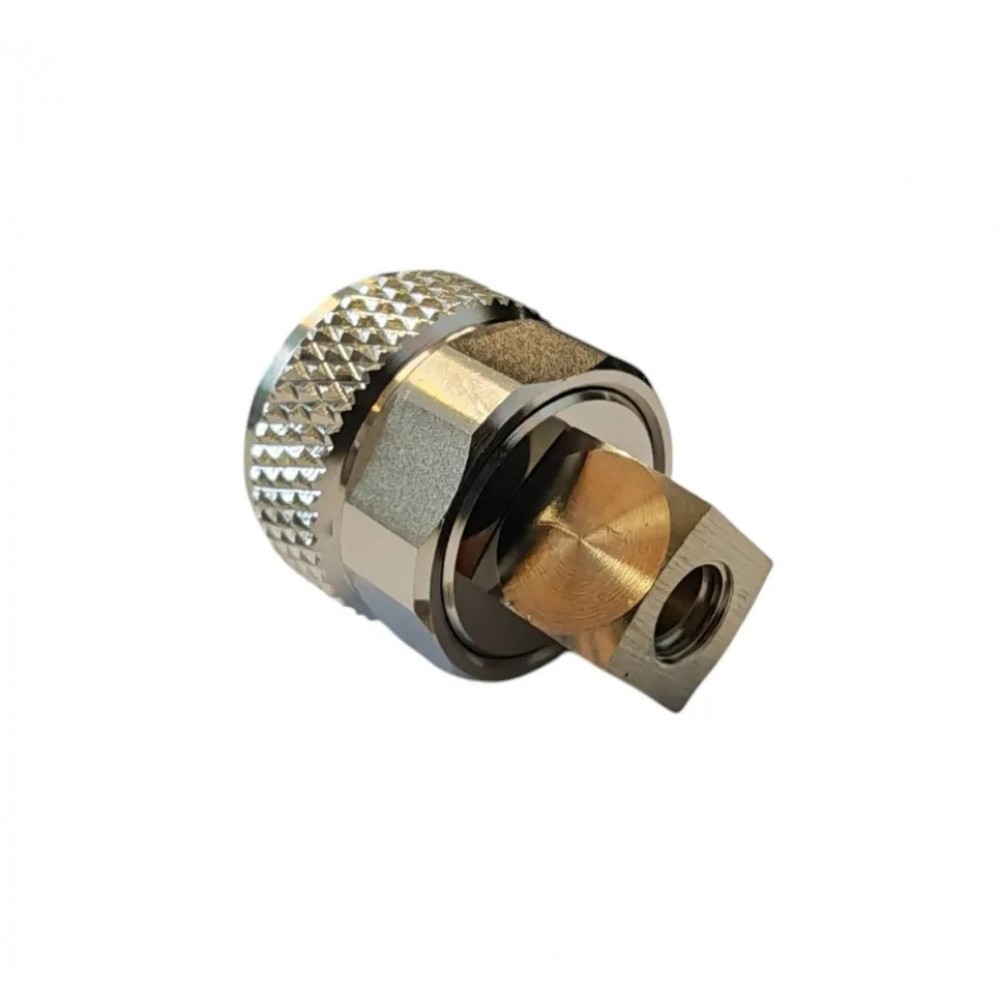

Разъем угловой N-male RG141 RG402 пайка

Купити Роз’єм кутовий N-male RG141 RG402 пайка

Кутовий роз’єм серії N-male призначений для надійного підключення коаксіальних кабелів з імпедансом 50 Ом, таких як RG-141, RG-402 та їх аналоги. Цей високоточний конектор забезпечує стабільну передачу радіочастотних сигналів у діапазоні частот до 6 ГГц, що робить його затребуваним компонентом у системах радіозв’язку, радіоелектронних пристроях, а також у безпілотних літальних апаратах. Особливістю цього роз’єму є кутова конструкція, яка полегшує монтаж і мінімізує механічне напруження на кабель, зберігаючи якість з’єднання на довгі роки.

Ключові характеристики

• Тип роз’єму: кутовий N-male з послідовним паянням центрального та зовнішнього провідників
• Сумісність з кабелями: RG-141, RG-402, Kingsignal 670-141SXE, Belden 1673A, Suhner EZ 141, Flexiform 402 NM, Habia Cable, Sucoform 141 Suhner, UT-141 та інші аналоги
• Імпеданс: 50 Ом — стандарт для передачі високочастотних сигналів
• Частотний діапазон: від постійного струму до 6 ГГц, з гарантованою якістю роботи у повному діапазоні
• Коефіцієнт стоячої хвилі (КСХ): не більше 1.15 на 900 МГц, 1.20 на 1800 МГц та 1.25 на 3500 МГц
• Мінімальні втрати сигналу (Insertion Loss): не перевищують 0.05 дБ на всьому робочому діапазоні
• Номінальна напруга: витримує до 500 В змінного струму
• Матеріали: латунний корпус з потрійним захисним сплавом, позолочений центральний контакт для високої провідності, білий діелектрик з фторопласту PTFE
• Розмір ключа для монтажу гайки: 19 мм, оснащеної насічкою та шестигранною формою для зручного затягування
• Температурний діапазон експлуатації: від -50°С до +80°С, що дозволяє використовувати роз’єм у різних кліматичних умовах

Застосування

Кутовий роз’єм N-male з паянням ідеально підходить для створення стійкого електричного з’єднання в радіоелектронних системах з частотами до 6 ГГц. Він знаходить широке застосування в обладнанні радіозв’язку, антенах, системах безпілотних літальних апаратів, а також у складних кабельних комунікаціях із підвищеними вимогами до якості сигналу та надійності. При виборі цього роз’єму важливо враховувати сумісність з типом кабелю та необхідність точного паяння для досягнення максимальної міцності та довговічності з’єднання. Завдяки високим показникам ізоляції та стабільності, роз’єм витримує як внутрішні, так і вуличні умови експлуатації.

Роз’єм кутовий N-male RG141 RG402 пайка – переваги

Основними перевагами цього кутового роз’єму є висока надійність і довговічність з’єднання, забезпечувані завдяки використанню якісних матеріалів та точної технології виготовлення. Позолочений центральний контакт гарантує відмінну провідність і стійкість до корозійних впливів, що особливо важливо для експлуатації в умовах високої вологості та різких перепадів температури. Кутова конструкція полегшує монтаж і знижує механічне навантаження на кабель, що запобігає його передчасному пошкодженню. Мінімальні втрати сигналу сприяють збереженню чистоти передачі радіочастот, що незамінно при роботі з професійним обладнанням та системами зв’язку високої точності. Завдяки розширеному температурному діапазону та високій стійкості до зовнішніх впливів, цей роз’єм є оптимальним рішенням для створення надійних та довговічних з’єднань у будь-яких умовах.
