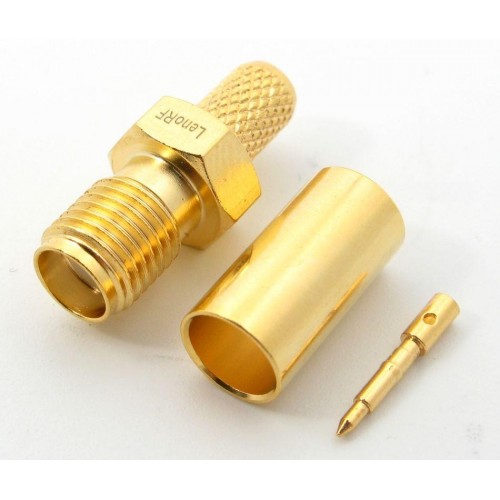

Роз'єм RP-SMA(гніздо) female для RG223/RG58

Роз'єм RP-SMA(гніздо) female для RG223/RG58 купити

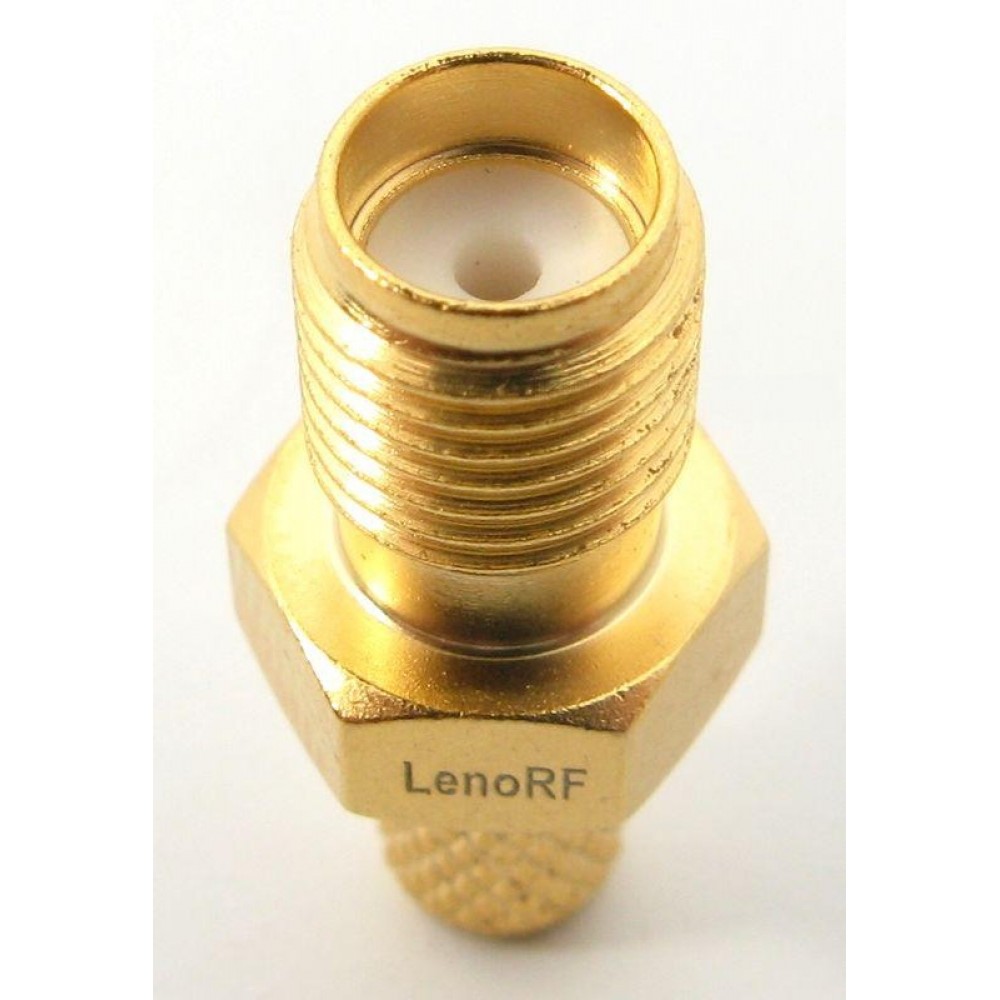

Роз'єм RP-SMA (гніздо) female призначений для підключення коаксіальних кабелів типів RG223 і RG58, а також сумісний з RG-142 та RG-400. Цей конектор забезпечує надійне та стабільне з'єднання в радіочастотних системах завдяки високій якості виготовлення та точності контактів, що сприяє безпомилковій передачі сигналу.

Основні характеристики

• Сумісність кабелів: RG-223, RG-142, RG-400, RG58
• Матеріал центрального провідника: фосфорна бронза з золотовмісним покриттям
• Діелектрик: PTFE (фторопласт), білого кольору
• Корпус конектора: латунь з золотовмісним покриттям
• Опресовувальна втулка: м’яка мідь з золотовмісним покриттям
• Хвильовий опір: 50 Ом
• Частотний діапазон роботи: рекомендований від 0 до 3 ГГц
• Коефіцієнт стоячої хвилі (КСХ): ≤1.15 при 900 МГц, ≤1.2 при 1800 МГц, ≤1.3 при 3000 МГц
• Втрати вставки (IL): не перевищують 0.05 дБ у діапазоні 900 МГц – 3 ГГц
• Діелектрична міцність: мінімум 1000 В

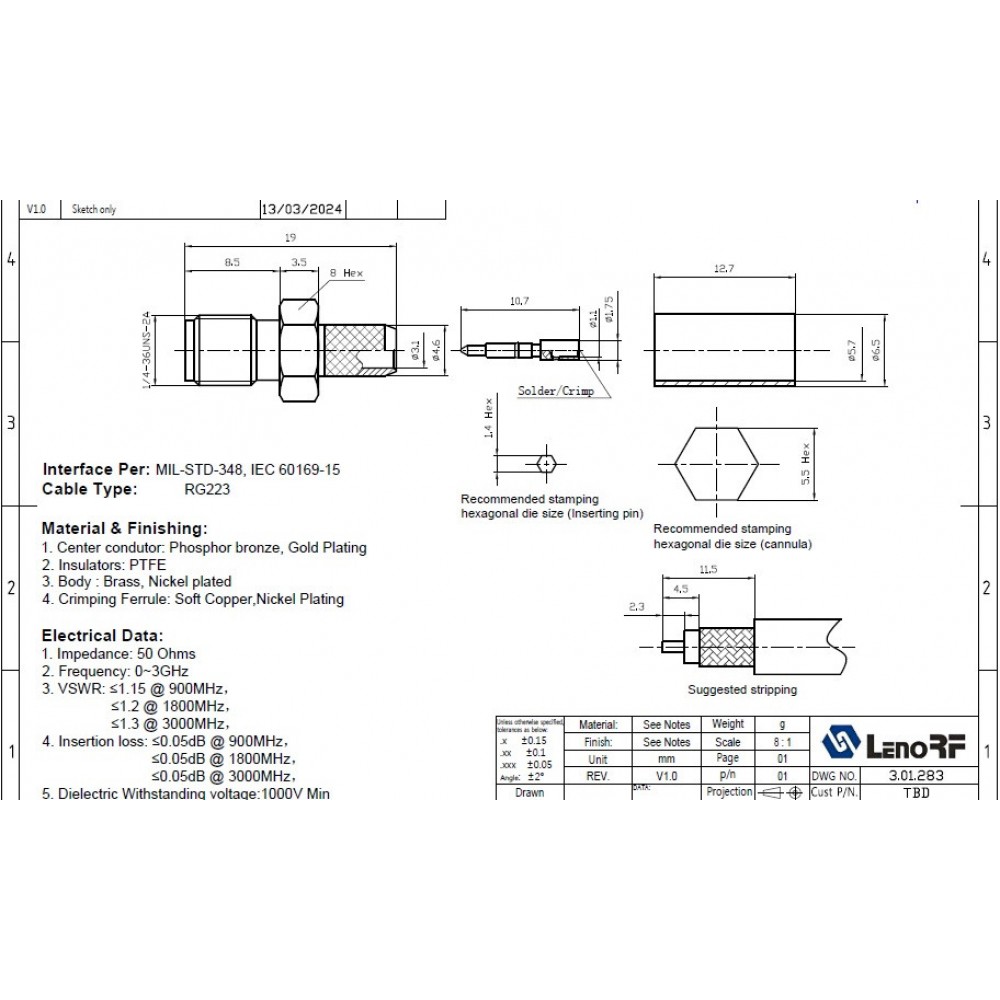

• Розміри для зачистки кабелю: пайка 7.95 мм між паралельними гранями

Роз'єм RP-SMA(гніздо) female для RG223/RG58 - переваги

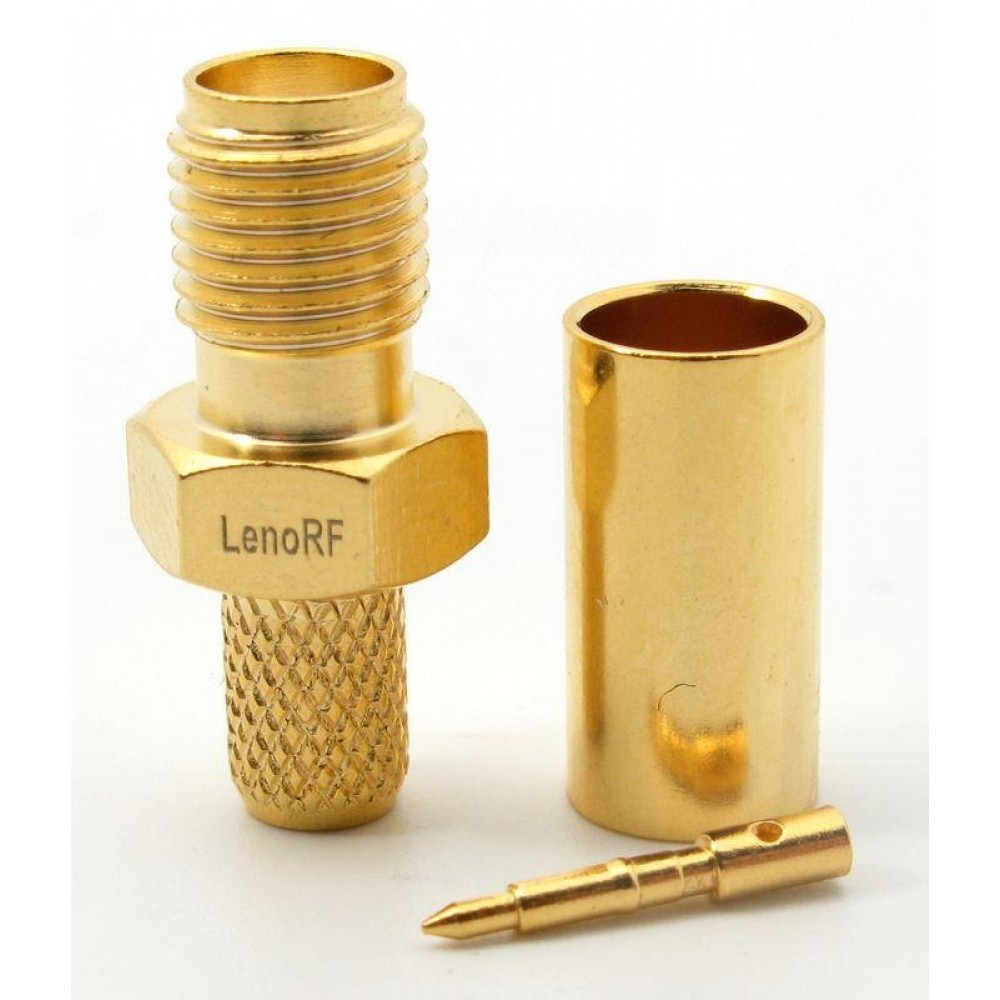

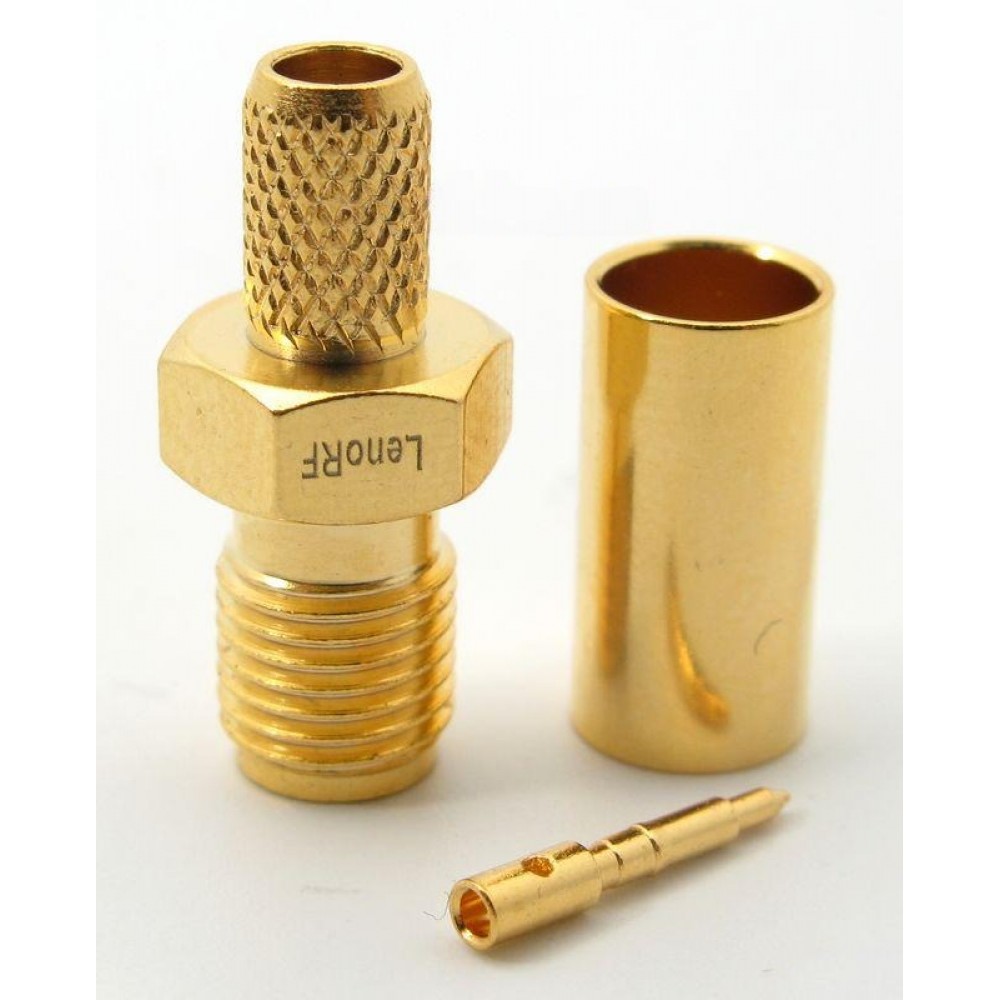

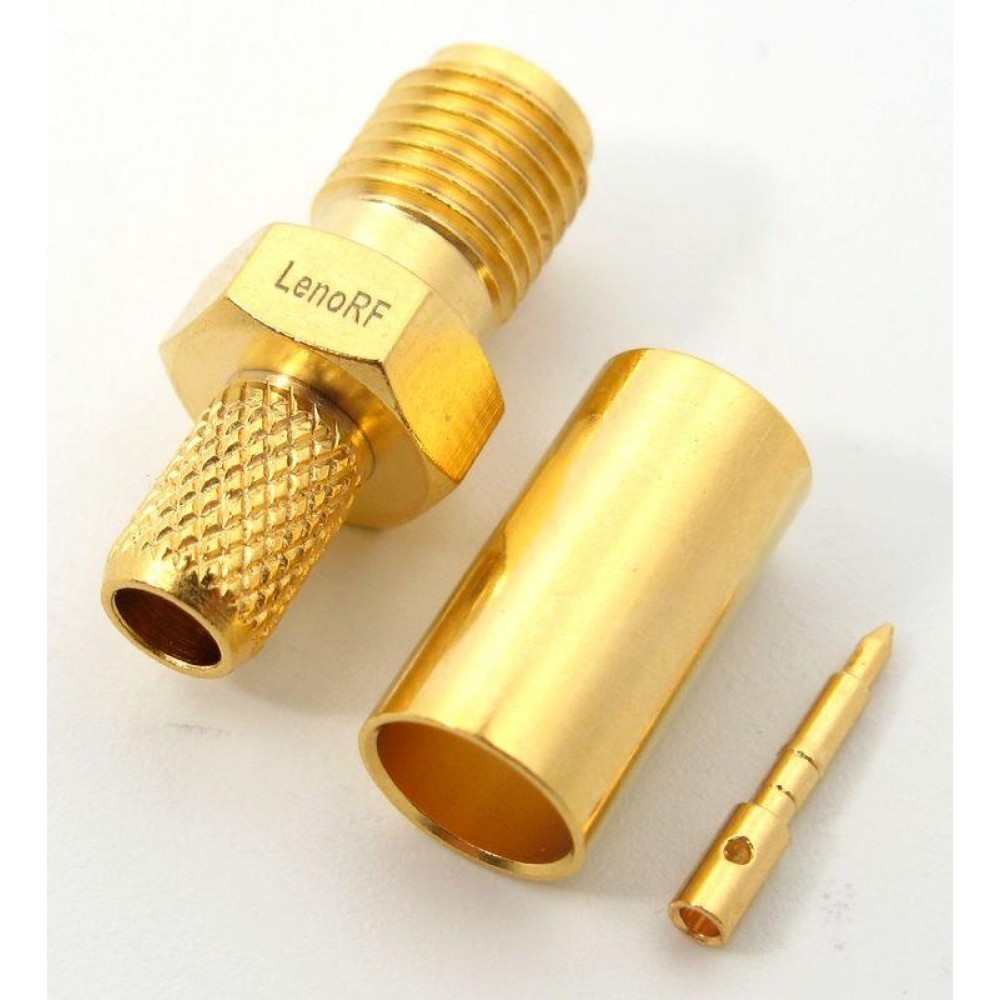

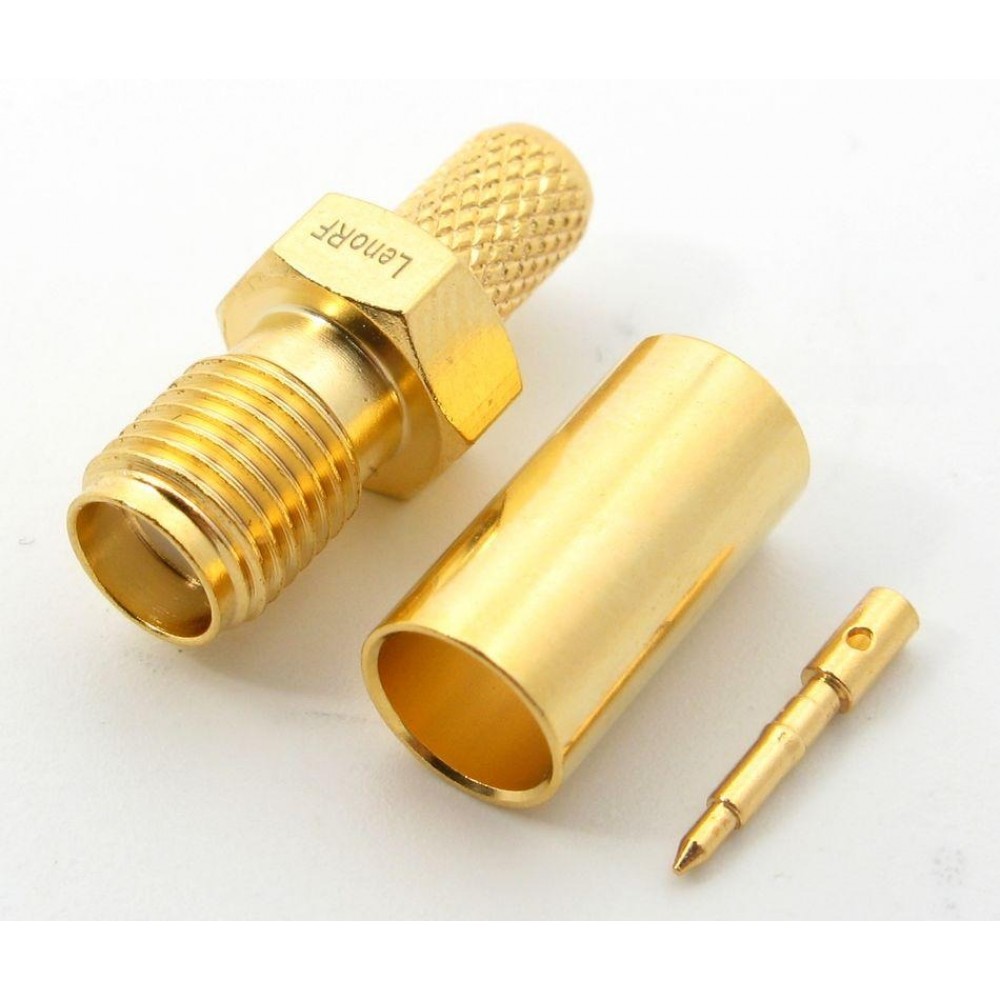

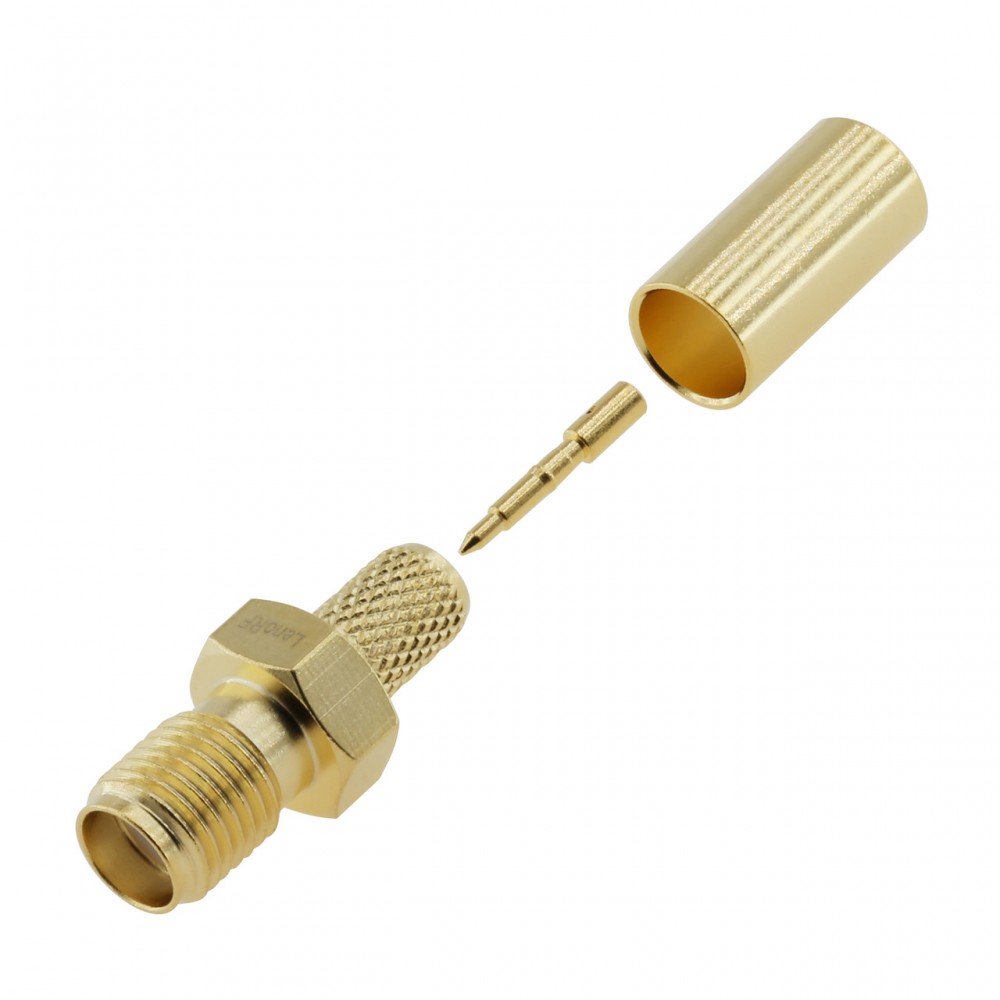

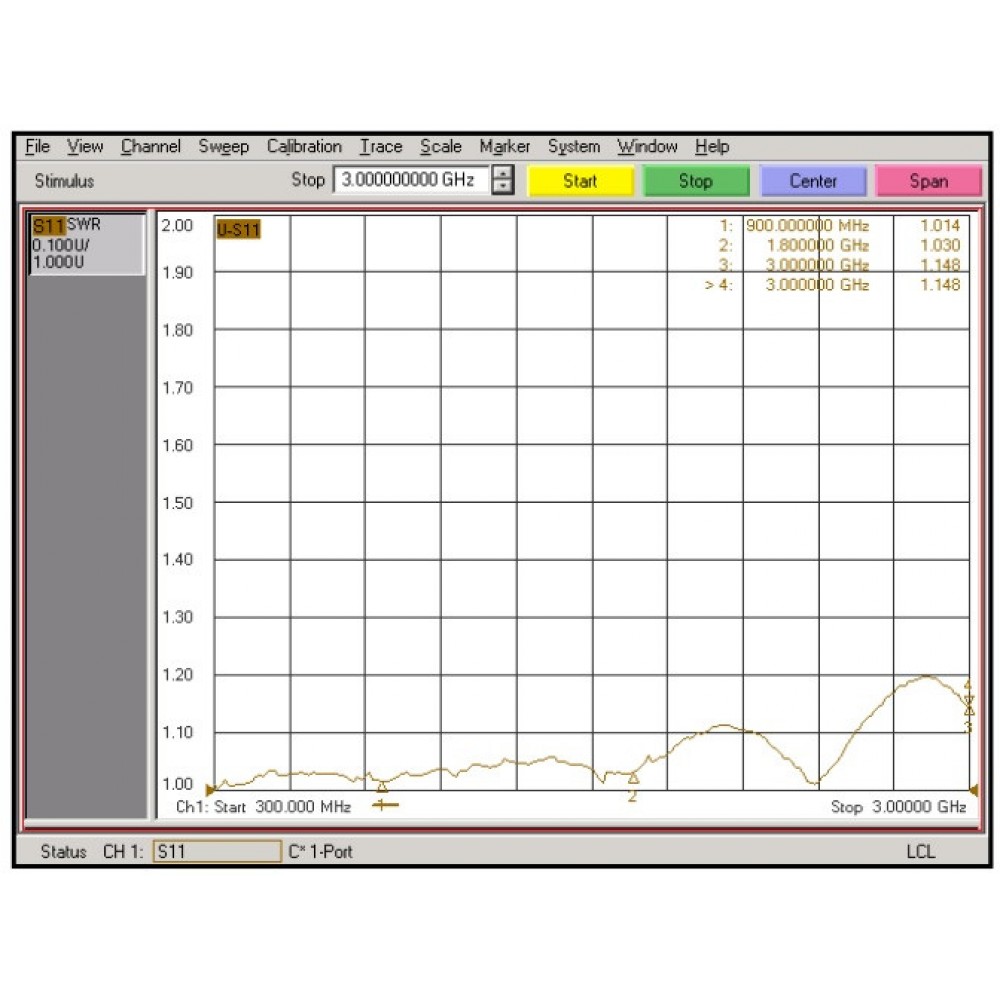

Конектор виготовлений із високоякісних матеріалів із золотовмісним покриттям, що забезпечує надійний контакт і захист від корозії. Центральний провідник можна як опресувати шестигранником 1.4 мм, так і паяти через спеціальний отвір, що покращує якість з'єднання та знижує коефіцієнт стоячої хвилі. Опресовувальна втулка виготовлена з м’якої міді, забезпечуючи надійну фіксацію зовнішнього провідника кабелю. Конструкція складається з трьох частин: корпусу, центрального контакту і втулки для опресовки, що полегшує монтаж і обслуговування. Для встановлення рекомендується використовувати рожковий ключ розміром 8 мм, при цьому зовнішній провідник опресовується шестигранником 5.41 мм (.213"). Усі параметри перевірялися за допомогою професійного аналізатора мереж Agilent E8358A, що підтверджує заявлені технічні характеристики.

Застосування

Роз'єм RP-SMA (гніздо) female широко застосовується в радіочастотних системах, мережевому та телекомунікаційному обладнанні, антенаx, а також у промисловій техніці, де потрібне надійне та якісне з'єднання коаксіального кабелю. Він чудово підходить для підключення кабелів RG223, RG58 та аналогічних, що функціонують у діапазоні частот до 3 ГГц. Конектор підтримує як опресовування, так і пайку центрального провідника, що забезпечує зручність монтажу та високу якість передачі сигналу.

Роз'єм RP-SMA (гніздо) female для RG223/RG58 є надійним рішенням для професійних радіочастотних з'єднань, забезпечуючи довговічність і стабільність роботи обладнання.
