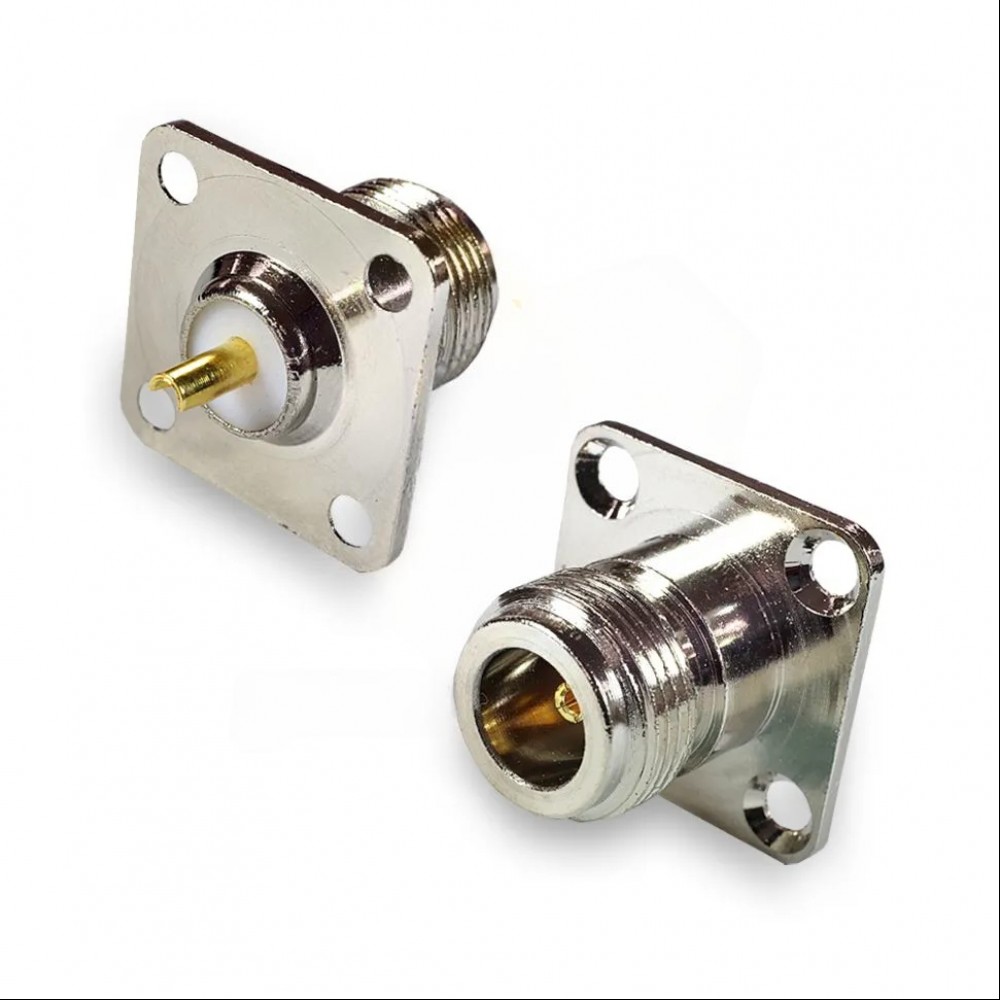

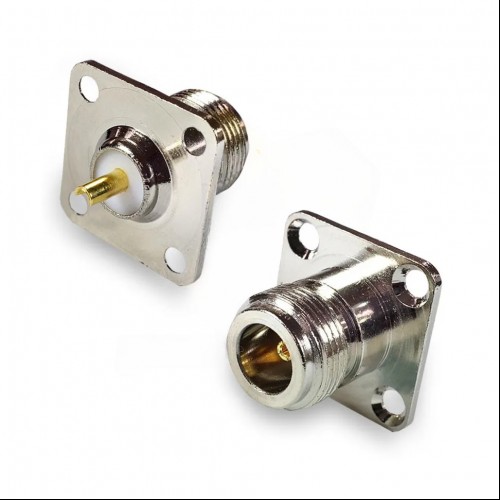

Разъем N Female приборный фланец 4 отверстия

Купити Роз'єм N Female приладний фланець 4 отвори

Роз'єм N Female з приладним фланцем і чотирма кріпильними отворами — це високоякісне коаксіальне радіочастотне з'єднання, розроблене для професійного монтажу та експлуатації в радіоелектроніці та телекомунікаціях. Він ідеально підходить для використання в системах, де необхідна надійність, довговічність і стабільна робота на частотах до 11 ГГц. Особливість цього роз'єму полягає у зручній конструкції фланця розміром 25×25 мм, що забезпечує міцне кріплення та оптимальний захист від механічних впливів.

Ключові характеристики

• Тип роз'єму: коаксіальний радіочастотний роз'єм N-245 з прямим приладним фланцем;
• Полюс: female (гніздовий контакт), що забезпечує надійне з'єднання з відповідними кабелями;
• Метод кріплення: зовнішня різьба на корпусі для надійної фіксації;
• Монтаж центрального контакту здійснюється методом пайки, що гарантує міцне та довговічне з'єднання;
• Корпус виготовлений з латуні з нікелевим покриттям, підвищуючим стійкість до корозії та зовнішніх впливів;
• Центральний контакт має золоте покриття для покращення провідності та захисту від окислення;
• Діелектрик виконаний з делріну, що забезпечує стабільні електричні характеристики;
• Хвильовий опір становить 50 Ом — стандарт для більшості радіочастотних систем;
• Робочий діапазон частот: від 0 до 11 ГГц, підходить для різноманітних високочастотних застосувань;
• Коефіцієнт стоячої хвилі (КСВ) не перевищує 1,3 у діапазоні частот, що гарантує мінімальні втрати сигналу;
• Температурний діапазон експлуатації — від -55 °C до +85 °C, що робить можливим використання у різних кліматичних умовах;
• Фланець розміром 25×25 мм оснащений чотирма отворами для надійного кріплення до панелі або корпусу обладнання;
• Сумісність із більшістю типів коаксіальних кабелів забезпечує універсальність застосування.

Застосування

Роз'єм N Female з фланцем на чотири отвори широко використовується в телекомунікаційному обладнанні, вимірювальних приладах, системах бездротового зв’язку та радіоелектронних установках, які вимагають стійких і якісних радіочастотних з’єднань. Завдяки зручній конструкції фланця він забезпечує надійне кріплення на панелі або корпусі, що значно полегшує процес монтажу та експлуатації. При виборі цього роз'єму важливо враховувати тип коаксіального кабелю для забезпечення оптимальної сумісності, а також умови експлуатації, включаючи температурний режим і необхідність захисту від механічних впливів.

Роз'єм N Female приладний фланець 4 отвори – переваги

Цей приладний роз'єм вирізняється високою міцністю та стійкістю до навантажень завдяки корпусу з нікельованої латуні та фіксуючому фланцю з чотирма отворами. Позолочений центральний контакт сприяє зниженню втрат сигналу та захисту від корозії, що забезпечує стабільну та довготривалу роботу у високочастотних системах. Метод пайки центрального контакту додатково гарантує надійність з’єднання. Універсальний дизайн дозволяє швидко інтегрувати роз'єм у різні радіочастотні лінії, роблячи його оптимальним вибором для професіоналів, які цінують якість, надійність та зручність монтажу.
