Перехідник, адаптер фланцевий N(гніздо) female- SMA (гніздо) female

Перехідник, адаптер фланцевий N(гніздо) female - SMA (гніздо) female купити

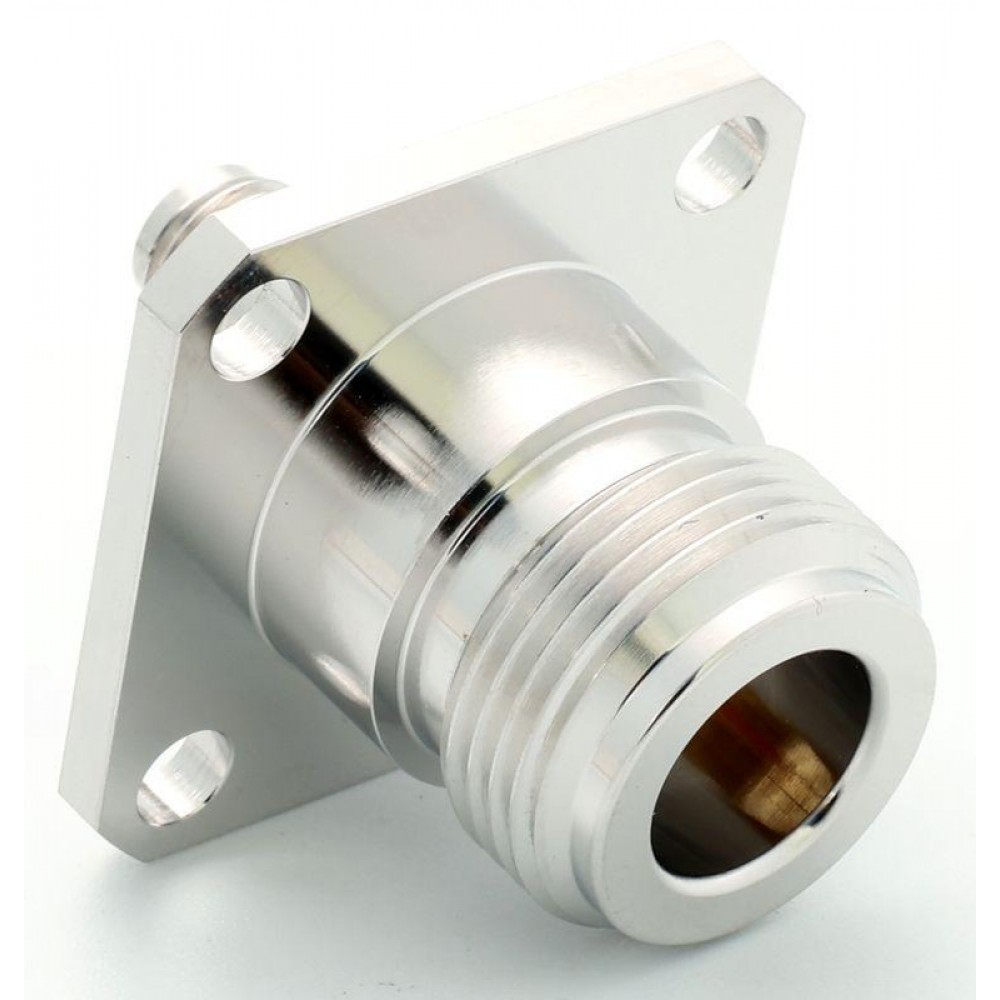

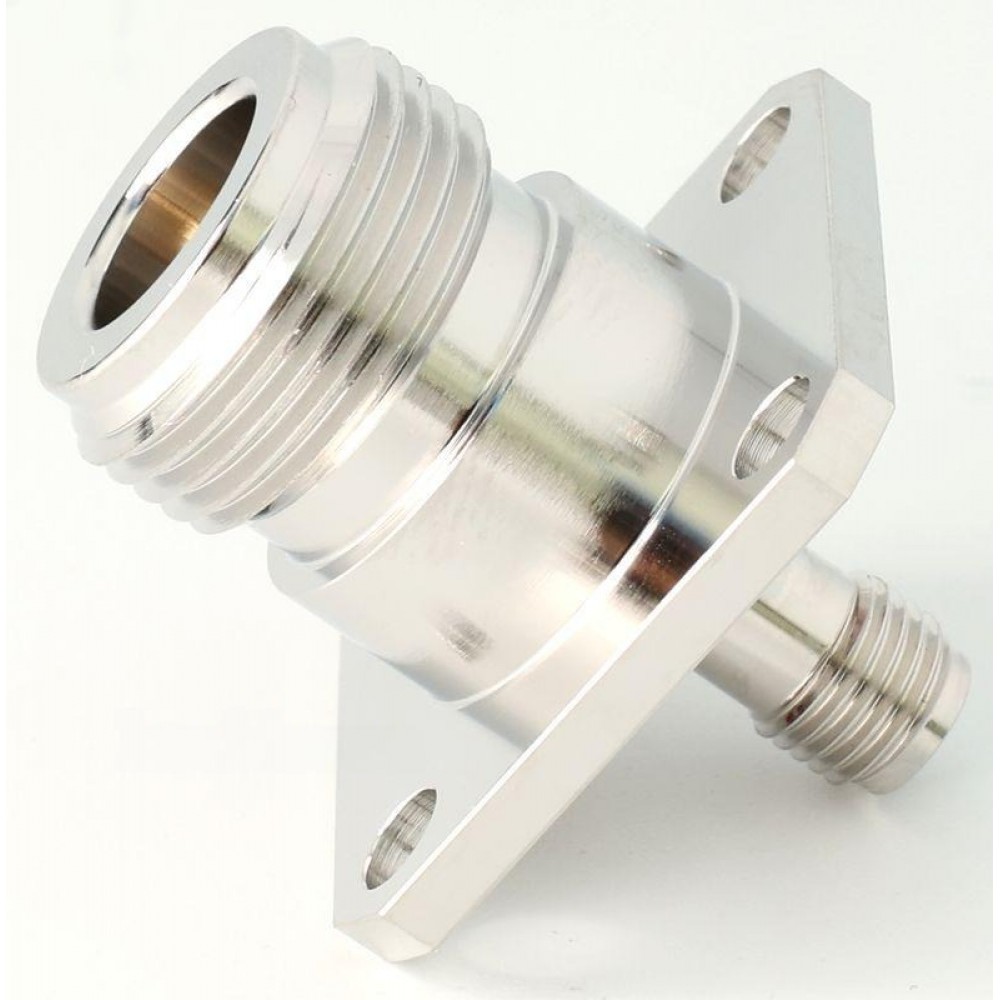

Фланцевий адаптер N(гніздо) female - SMA (гніздо) female призначений для надійного та якісного з’єднання роз’ємів двох різних типів. Цей перехідник забезпечує стабільний електричний контакт і захищає з’єднання від зовнішніх впливів, що робить його незамінним елементом у ВЧ-блоках радіоелектронного обладнання.

Основні характеристики

• Тип з’єднання: N(гніздо) female - SMA (гніздо) female
• Монтаж: кріплення адаптера до корпусу ВЧ-блоку за допомогою чотирьох гвинтів М3
• Матеріали: центральний контакт виконаний із берилієвої бронзи з золотовмісним покриттям; ізолятор виготовлений із PTFE (тефлон); корпус і зовнішній контакт виконані з латуні з покриттям ternary alloy

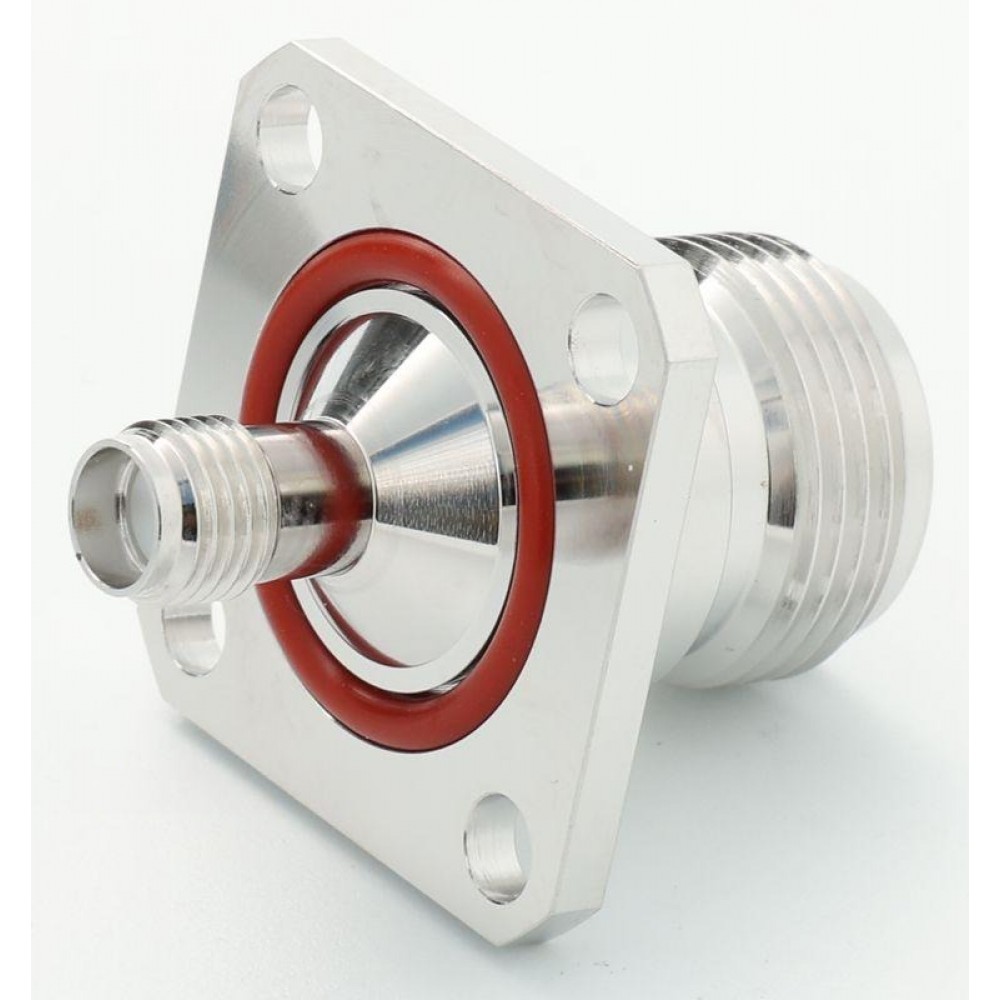

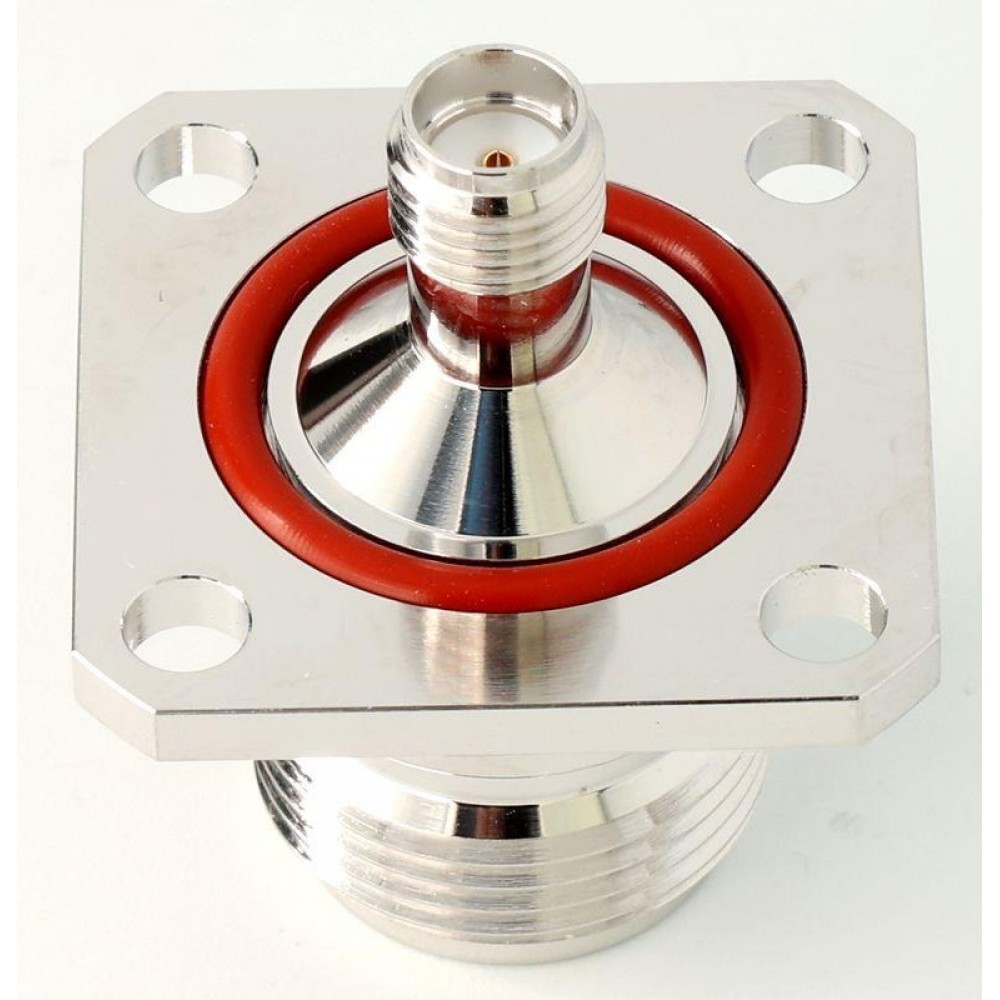

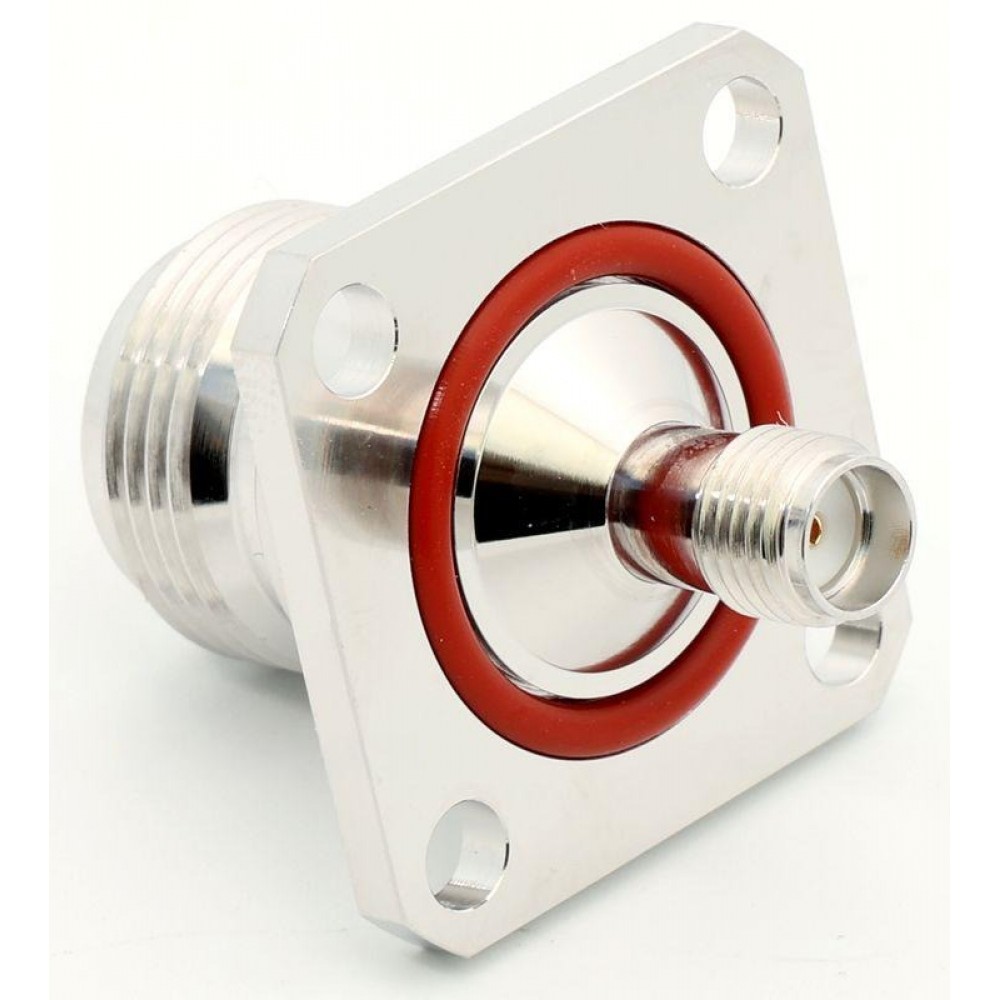

• Уплотнення: силіконове герметизувальне кільце червоного кольору, що забезпечує захист від пилу та вологи
• Електричні параметри: хвильовий опір 50 Ом, частотний діапазон від постійного струму до 6 ГГц
• Коефіцієнт стоячої хвилі (КСХ): ≤1.05 при 900 МГц, ≤1.10 при 18000 МГц, ≤1.15 при 3000 МГц, ≤1.20 при 6000 МГц
• Втрати вставки (IL): ≤0.05 дБ для 900 МГц, 18000 МГц і 3000 МГц, ≤0.10 дБ при 6000 МГц
• Розміри монтажних отворів: діаметр 3.6 мм для гвинтів М3

Перехідник, адаптер фланцевий N(гніздо) female - SMA (гніздо) female - переваги

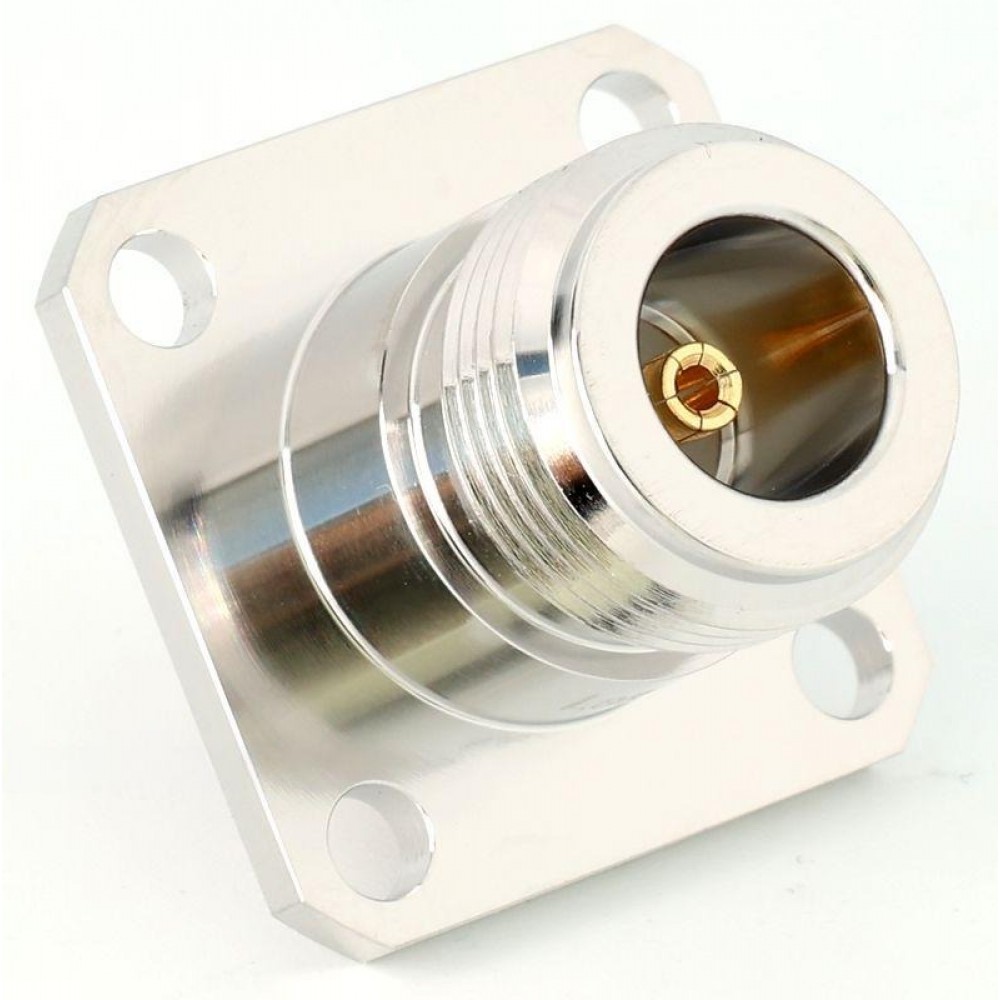

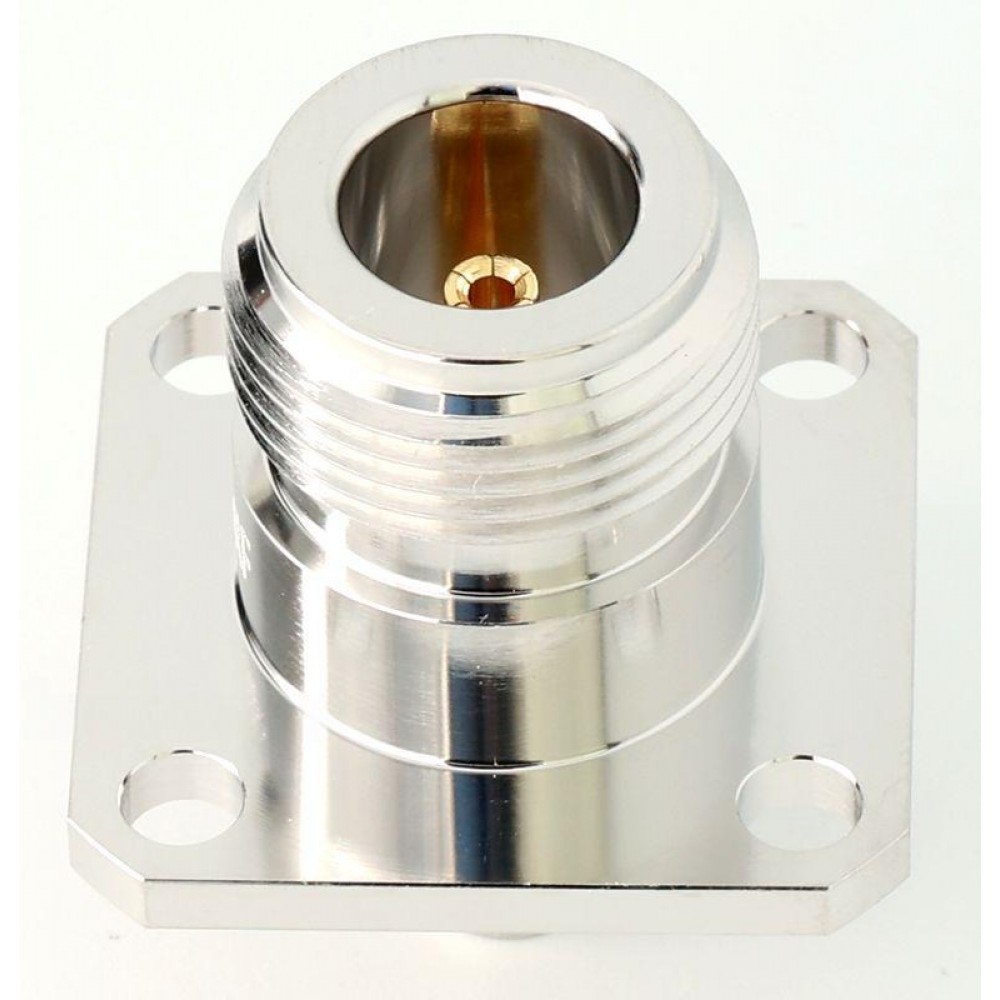

Даний адаптер вирізняється наявністю шести притискних ламелей центрального контакту зі сторони N-типу, що значно покращує якість електричного з’єднання порівняно з традиційними моделями, оснащеними чотирма ламелями. Така конструкція сприяє зниженню коефіцієнта стоячої хвилі, що позитивно впливає на ефективність передачі сигналу. Силіконове герметизувальне кільце надійно захищає внутрішні елементи від проникнення пилу та вологи, підвищуючи довговічність і стабільність роботи всього ВЧ-блоку. Використання високоякісних матеріалів і золотовмісного покриття забезпечує надійність і стабільність електричних характеристик у широкому частотному діапазоні.

Застосування

Фланцевий адаптер N(гніздо) female - SMA (гніздо) female застосовується для з’єднання кабелів із різними типами роз’ємів у ВЧ-блоках радіоелектронного обладнання. Зокрема, він використовується для підключення напівжорстких кабелів із SMA-роз’ємами всередині корпусу до більш товстих кабелів із роз’ємами типу N, розташованих зовні. Така схема дозволяє знизити механічне навантаження на внутрішні кабелі, що підвищує загальну надійність системи. Завдяки герметизувальному кільцю адаптер підходить для експлуатації в умовах, що потребують захисту від пилу та вологи.

Фланцевий адаптер N(гніздо) female - SMA (гніздо) female є надійним і ефективним рішенням для організації стійкого з’єднання в радіочастотних системах із захистом від зовнішніх впливів.
