MCX male для RG-316 RG-188 RG-174 LMR100

Купити MCX male для RG-316 RG-188 RG-174 LMR100

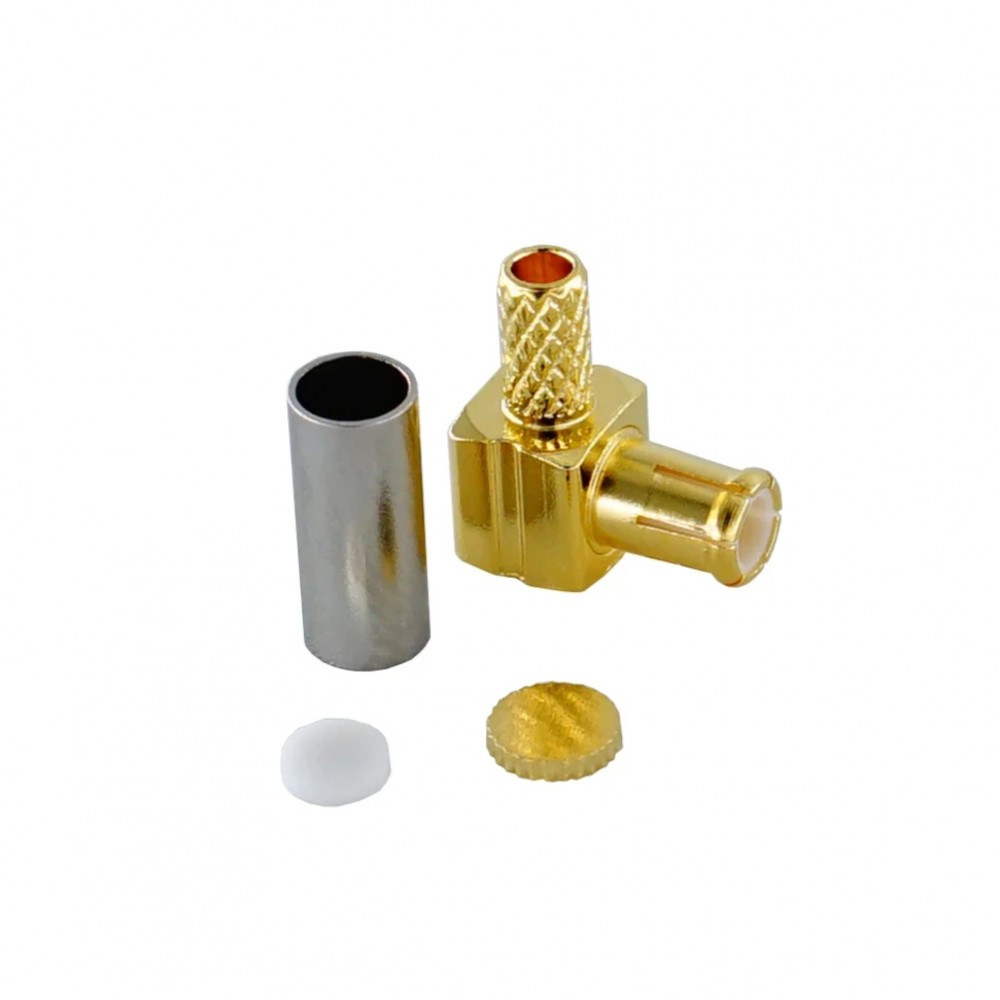

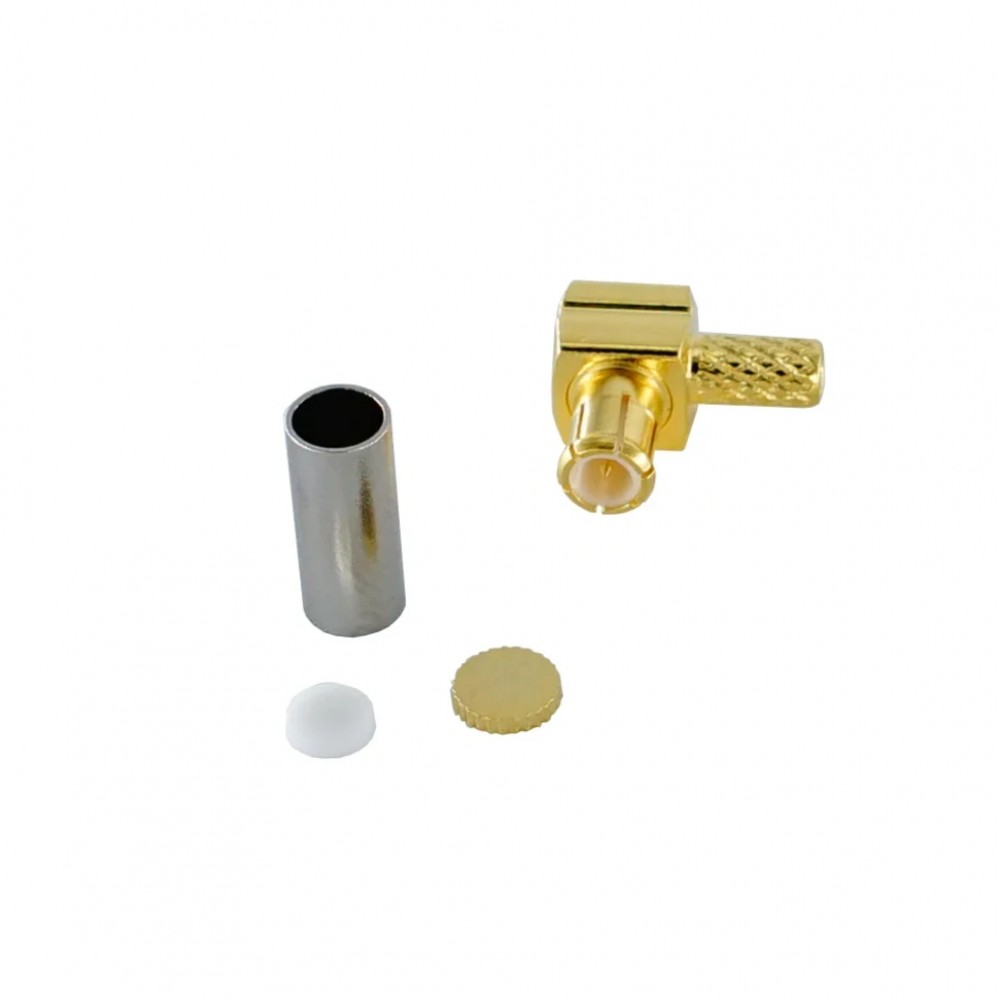

Кутовий кабельний роз’єм MCX male являє собою компактне та надійне рішення для підключення радіочастотних коаксіальних кабелів із діаметром ізоляції до 3 мм. Цей роз’єм розроблений для професійного монтажу і забезпечує високоякісну, стабільну передачу сигналу на частотах до 11 ГГц. MCX male ідеально підходить для технічних пристроїв, яким потрібні довготривалі та міцні з’єднання — наприклад, для підключення зовнішніх антен до контролерів DJI RC PLUS Matrice 30.

Ключові характеристики

• Тип роз’єму: кутовий кабельний MCX male (штекер)
• Центральний контакт: виконаний у вигляді штекера із золотим покриттям для покращеної провідності та захисту від корозії
• Метод кріплення центрального контакту: паяння на центральну жилу кабелю
• Зовнішнє з’єднання фіксується за допомогою обжимного інструменту (кримпера), що забезпечує стійкість контакту
• Сумісний із коаксіальними кабелями RG-316, RG-188, RG-174, LMR100, а також з аналогами SFF50-1 і SFF50-1.5 з ізоляцією до 3 мм
• Корпус виготовлений із міцної та довговічної латуні (Brass)
• Діелектрик виконаний з політетрафторетилену (PTFE), що зберігає стабільні електричні параметри
• Імпеданс становить 50 Ом, що відповідає стандартам радіочастотних з’єднань
• Робочий частотний діапазон — від 0 до 11 ГГц, з максимальним коефіцієнтом стоячої хвилі (КСХ або SWR) 1,2
• Робочий температурний діапазон: від -55 °C до +85 °C, що гарантує стабільну роботу в різних кліматичних умовах

Застосування

Даний MCX male роз’єм широко застосовується для створення радіочастотних з’єднань в обладнанні з низькосечними коаксіальними кабелями. Він затребуваний у сфері систем зв’язку, радіолокаційних та вимірювальних приладів, а також під час монтажу зовнішніх антен, наприклад, для контролерів DJI RC PLUS Matrice 30. Для надійного і довговічного з’єднання потрібне паяння центрального контакту на жилу кабелю та обжим корпусу за допомогою кримпера. Важливо враховувати, що діаметр ізоляції кабелю не повинен перевищувати 3 мм, щоб забезпечити правильне прилягання і стабільність контакту. Висока частотна точність і якісні матеріали забезпечують безперебійну роботу ліній передачі в складних умовах експлуатації.

MCX male для RG-316 RG-188 RG-174 LMR100 – переваги

Головною перевагою кутового MCX male є поєднання компактності та надійності з’єднання. Золоте покриття центрального контакту мінімізує корозійні процеси і підтримує стабільну передачу сигналу навіть при частому підключенні та відключенні. Кутова конструкція полегшує встановлення в приміщеннях із обмеженим простором, дозволяючи зручно прокладати кабелі без зайвих вигинів. Використання обжимного методу фіксації гарантує надійність і довговічність з’єднання, а широкий температурний діапазон експлуатації розширює сфери застосування роз’єму. Завдяки високоточній технології виготовлення цей MCX male забезпечує мінімальні втрати сигналу, що особливо важливо для професійного радіообладнання та систем зв’язку з високими вимогами до якості.
