Коаксіальний кабель RG316

RG-316 Коаксіальний кабель (тефлоновий діелектрик) посріблений

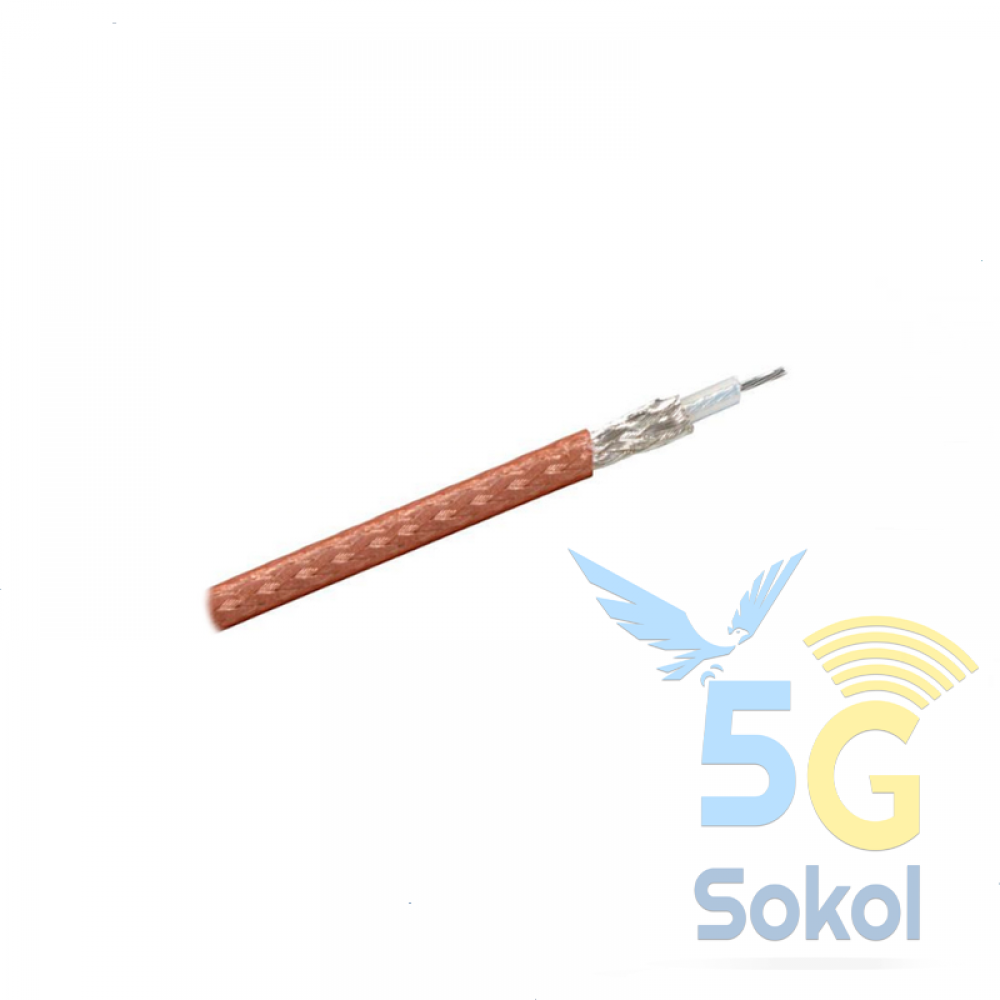

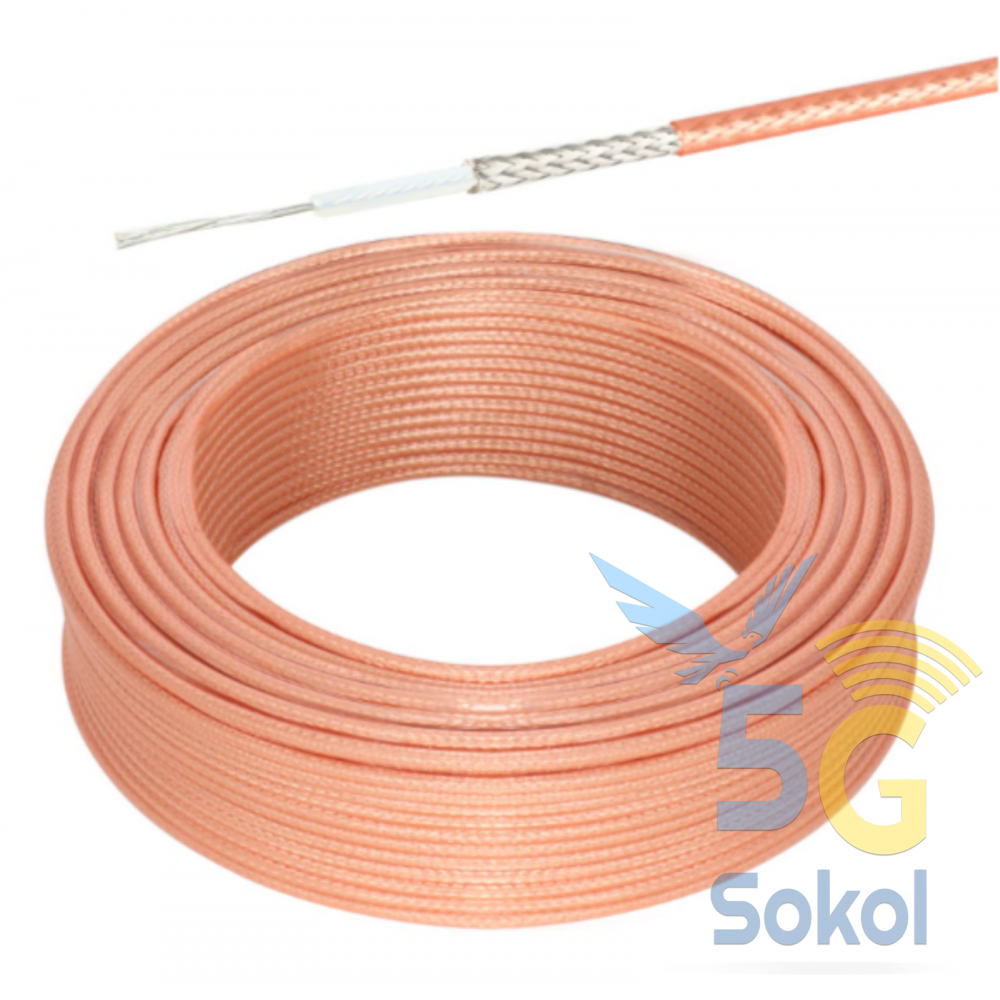

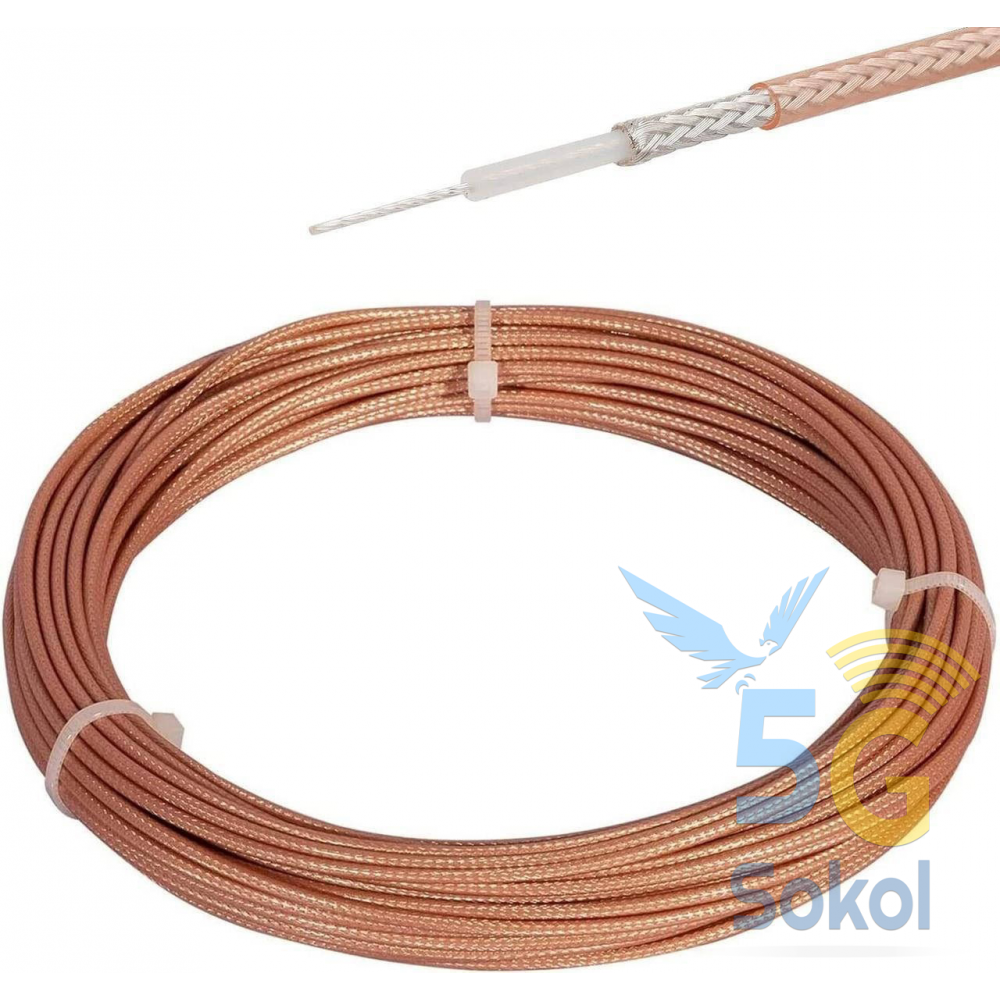

Кабель RG-316 - якісний радіочастотний коаксіальний кабель, що відрізняється компактністю. Модель має діаметр всього 2,5 мм та гарну гнучкість. Тому її часто можна побачити у конструкціях пігтейлів. Зручно використовувати кабель для з'єднання ВЧ пристроїв, розташованих поруч. Також RG-316 стане чудовим варіантом при розміщенні всередині корпусу приладу.

Інноваційна конструкція моделі

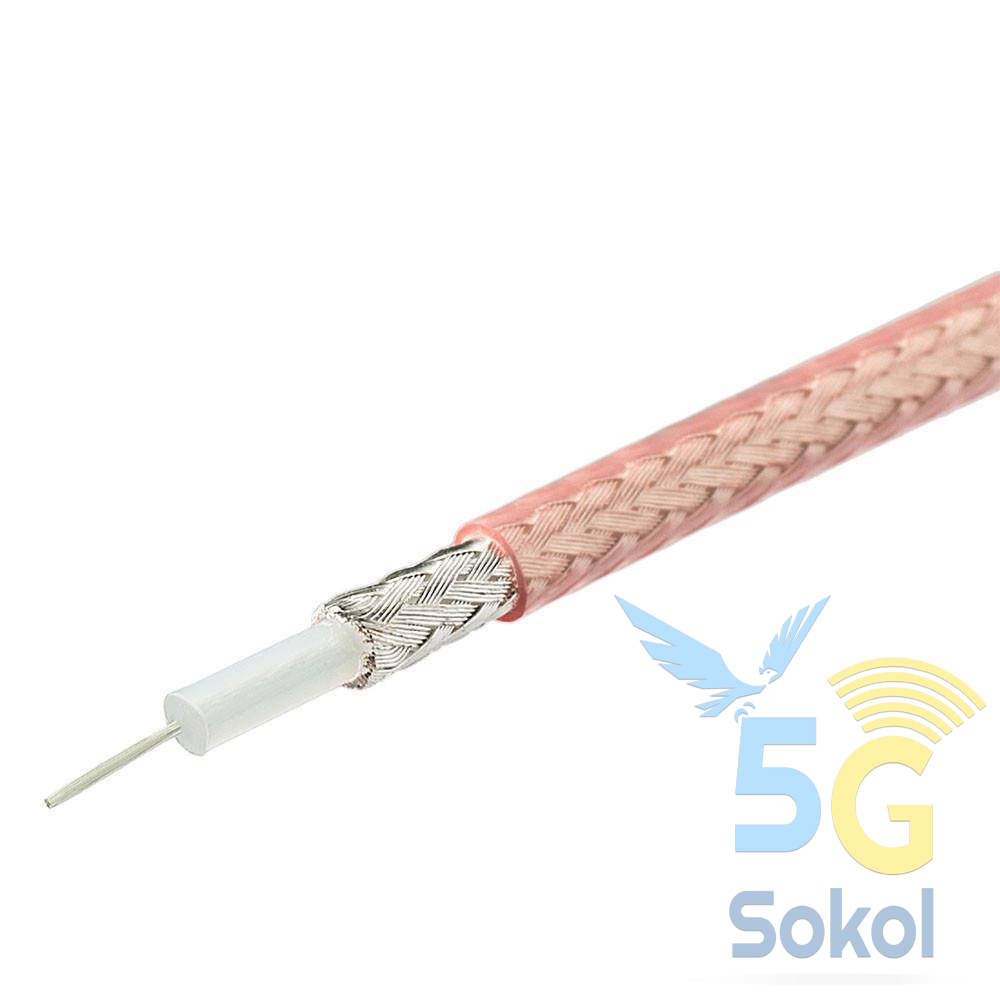

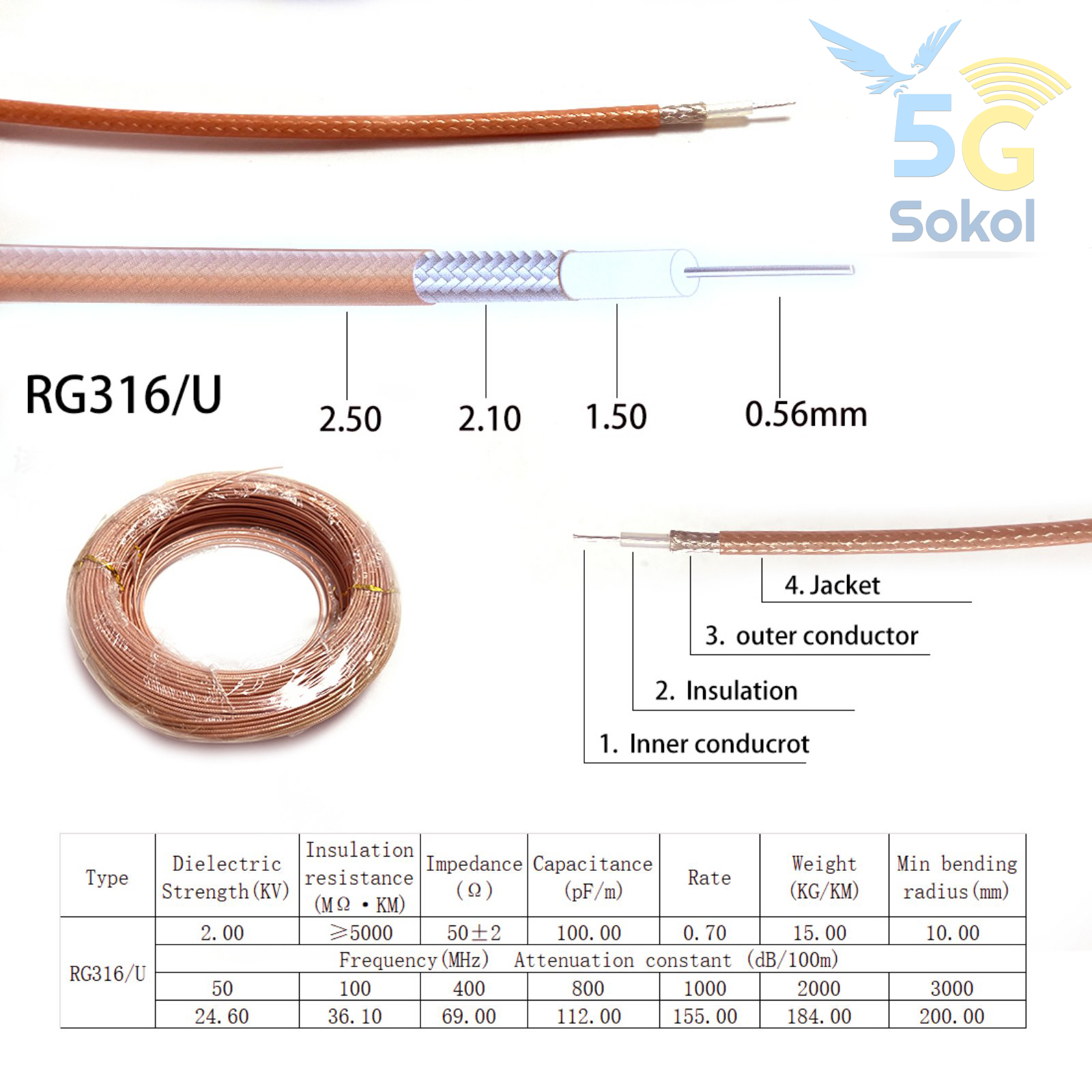

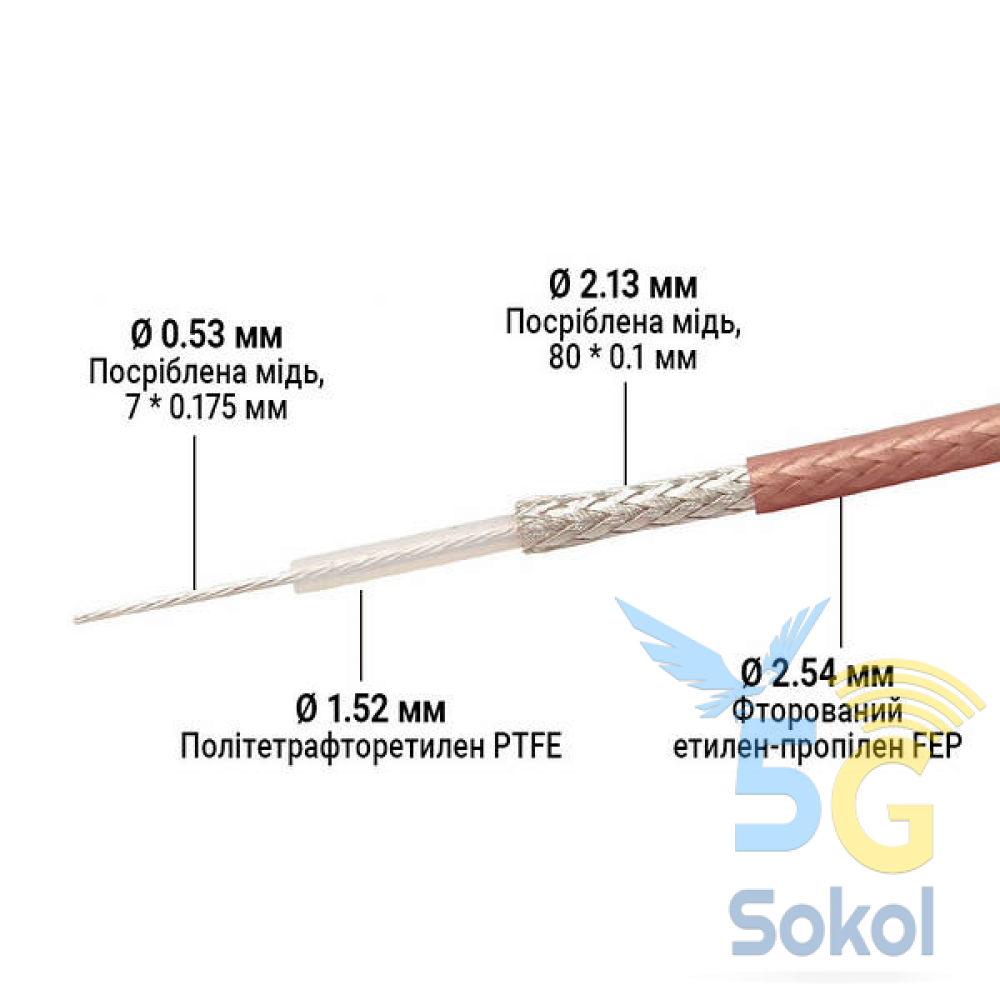

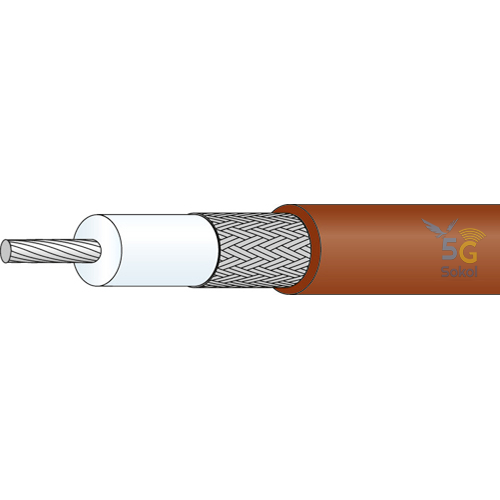

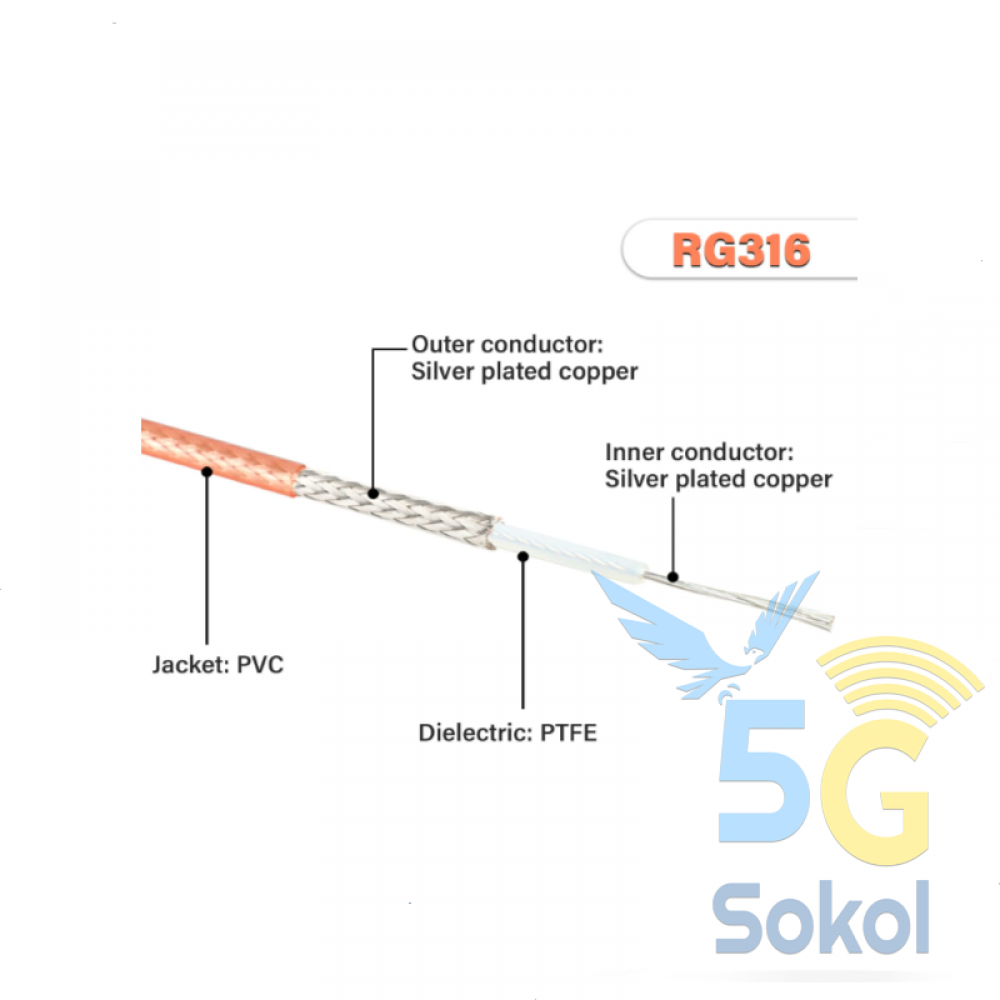

Кабель коаксіальний RG316, тефлоновий, є однією з найбільш популярних моделей. Це можна пояснити його зручністю та хорошими експлуатаційними характеристиками. А їх формує вдосконалена конструкція кабелю. Варто звернути увагу на:
1.   Багатожильний провідник зі сплаву сталі та міді. Таке рішення забезпечує стійкість основи до згинання. Також мінімізує можливість появи заломів. У сплаві провідника RG-316 луджена мідь також значно підвищує його зносостійкість.
2.   Срібне напилення основи. Навіть дуже тонкий шар срібла значно збільшує провідність імпульсного потоку. Адже на високих частотах напруга більшою мірою зосереджується на поверхні провідника. Це часто називають «скін-ефектом». Тому посріблений кабель RG-316/U знижує опір під час передачі ВЧ-сигналів.
3.   Шар діелектрика. Ізолятор із фторопласту характеризує термостійкість та низький показник усадки при пайці. Це дозволяє виконати монтаж просто та якісно, незважаючи на невеликий діаметр кабелю.
4.   Обплетення із срібної міді. Обробка матеріалу сріблом запобігає можливому окисленню при пошкодженні захисної оболонки. А також забезпечить добрі показники екранування.
5.   Тефлонове покриття. Захисний шар з фторопласту стійкий до вологи та більшості хімічних сполук. З ним RG-316 тефлоновий багатожильний кабель прослужить тривалий час навіть за умов перепаду температур.
Виріб витримує промерзання навколишнього середовища до -50°З, і виконує свої функції при нагріванні повітря до 130°С.

Практичність використання

Кабель Коаксіальний RG316 FEP Kingsignal адаптивний до різних моделей ВЧ-пристроїв. Цьому сприяють універсальні показники:
•   Хвильового опору. Воно відповідає міжнародній нормі 50 Ом, як і інші прилади, що працюють із високочастотними імпульсами.
•   Чистота сигналу. У кабелі не формуються електромагнітні хвилі, що стоять. А хороша провідність запобігає можливості спотворення.
•   Захист від зовнішніх електромагнітних полів. Якісне екранування не допускає впливу на імпульсний потік працюючих поруч приладів.

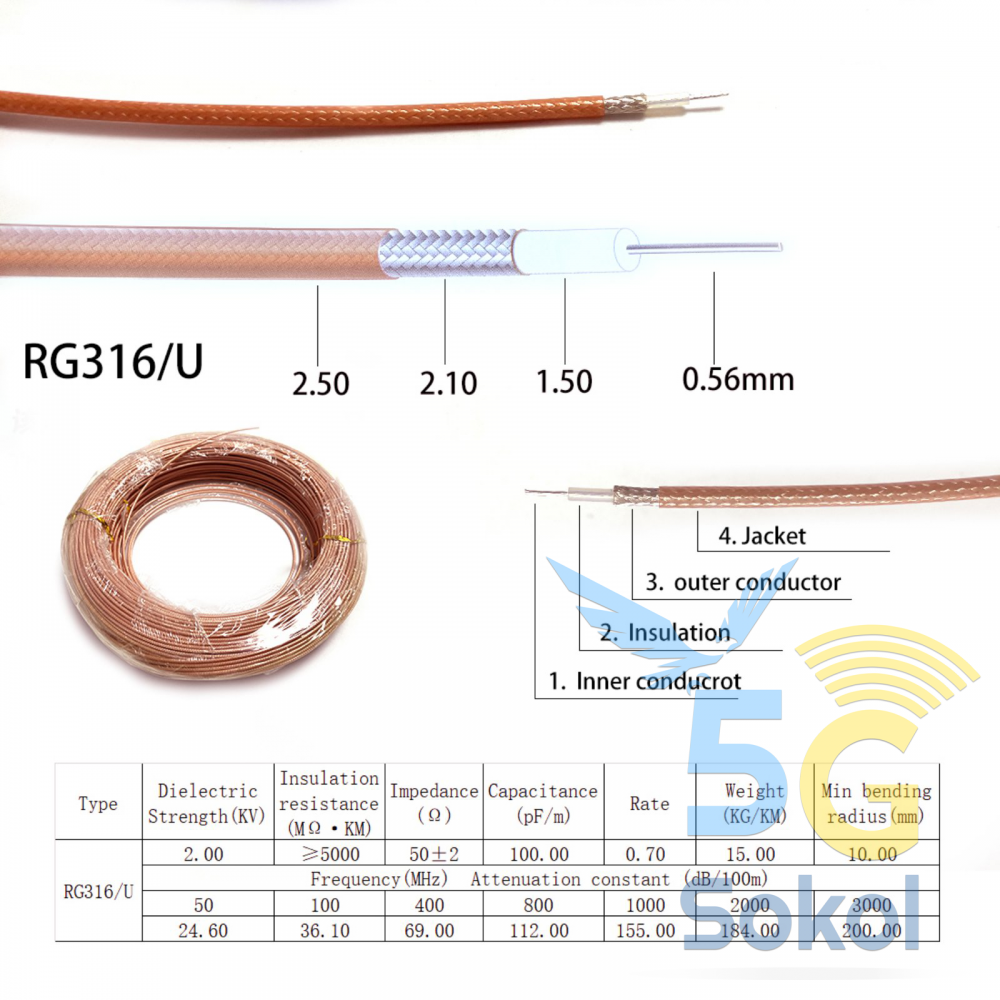

Кабель Kingsignal також відрізняє низькі показники згасання. Як правило, цю модель використовують для невеликої відстані, наприклад, пігтейлу. Але й у цьому випадку мінімізація втрат дуже важлива.

Запорука гарного монтажу

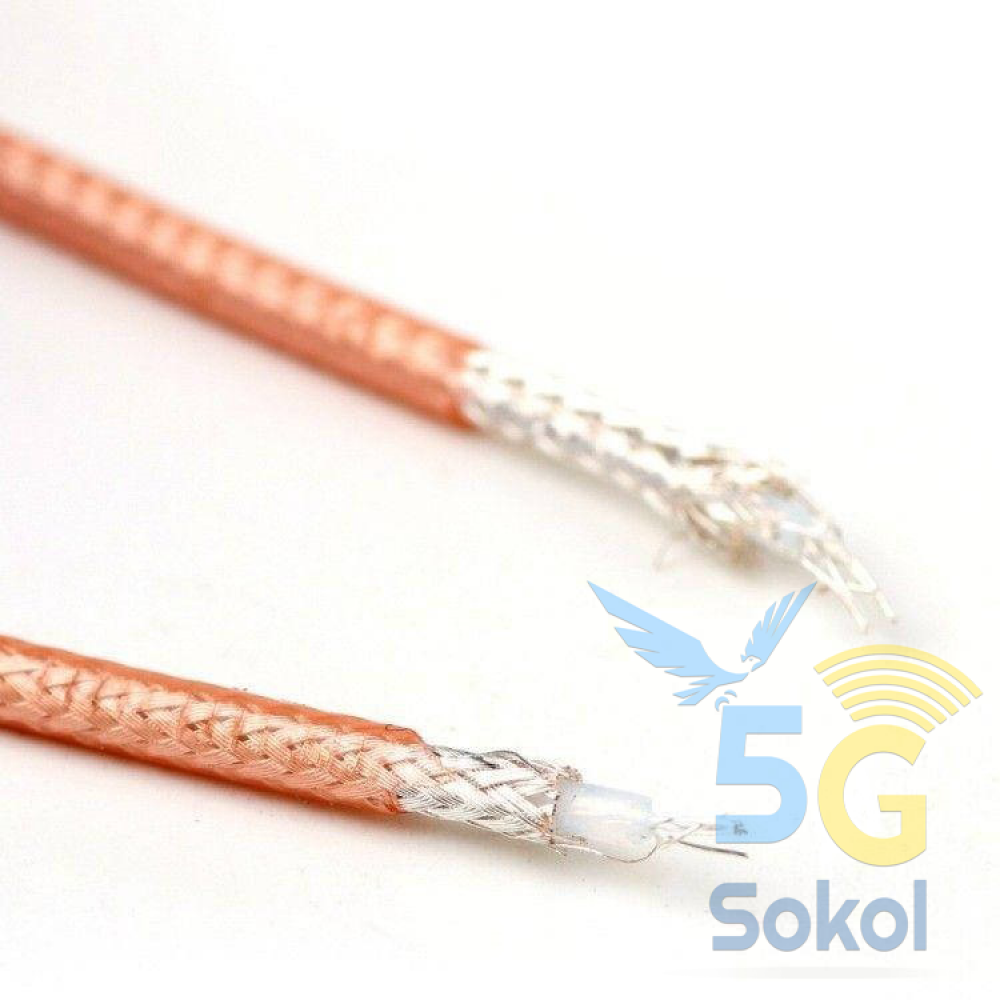

Кабель коаксіальний радіочастотний 50 Ом RG316 термостійкий, тому він витримає паяння, а отриманий контакт виглядатиме акуратно. Але важливо уникати навантажень на контакти виробу. Жоден з приладів, що підключаються, не повинен провисати. Необхідно подбати про якість кріплень кожного елемента конструкції.
