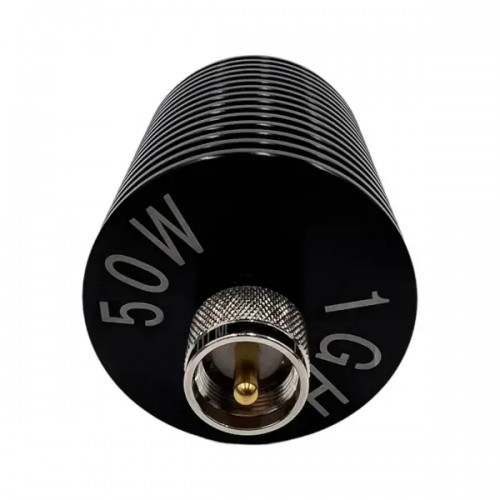

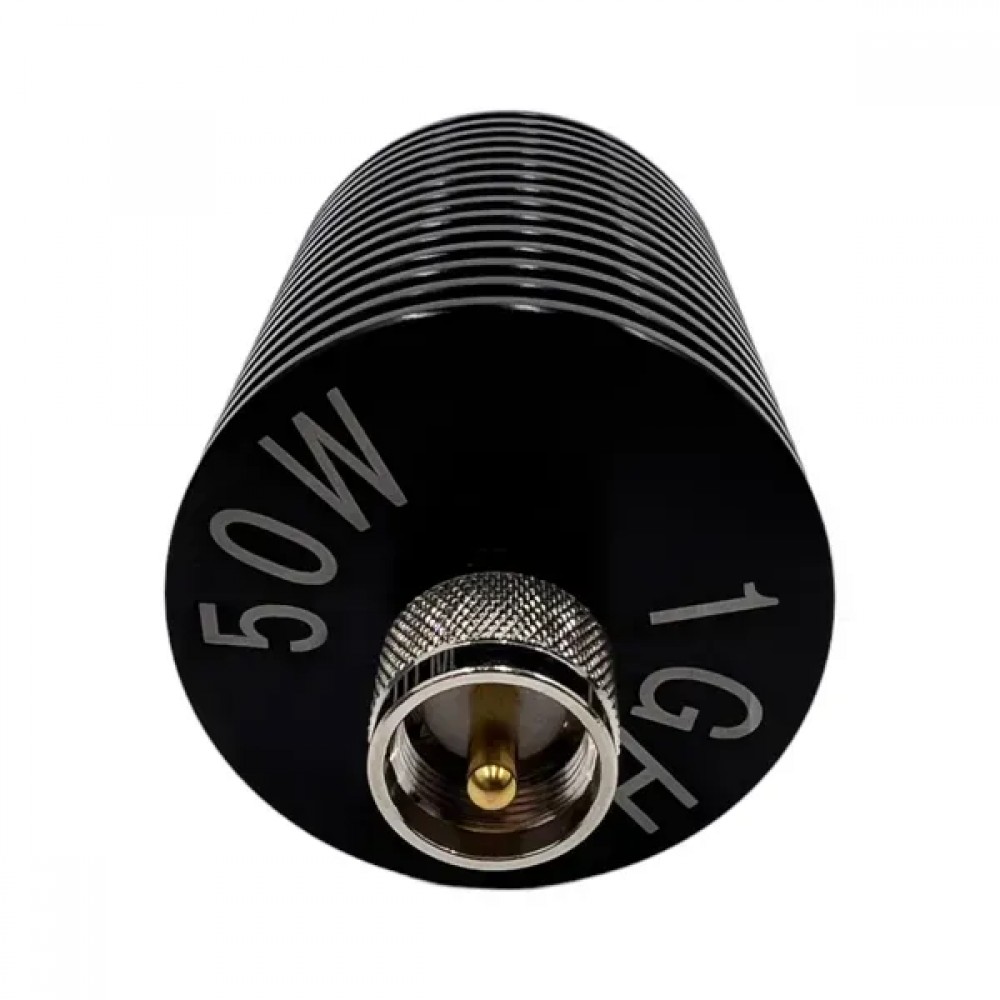

Коаксіальне навантаження (Термінатор) 50 Ом, UHF-Male (PL259), 50 Вт 1GHz

Коаксіальне навантаження (Термінатор) 50 Ом, UHF-Male (PL259), 50 Вт 1GHz купити

Коаксіальне навантаження, відоме також як термінатор, служить для правильного завершення ліній передачі в радіочастотних системах, забезпечуючи стабільність сигналу та запобігаючи його відбиттю. Представлена модель з імпедансом 50 Ом і роз’ємом UHF-Male (PL259) розрахована на потужність 50 Вт та функціонує в діапазоні частот до 1 ГГц. Це надійний пристрій, який відповідає сучасним вимогам телекомунікаційного обладнання.

Основні характеристики

• Максимальна потужність — 50 Вт (доступні моделі з потужністю від 2 до 100 Вт)
• Імпеданс — 50 Ом
• Коефіцієнт стоячої хвилі (КСХ) — не вище 1,20
• Роз’єм — UHF-Male (PL259), можливий вибір інших варіантів
• Діапазон частот — від постійного струму до 1,0 ГГц (є моделі до 18 ГГц)
• Температурний режим роботи — від –55 ℃ до +125 ℃
• Колір — чорний
• Матеріал корпусу — метал
• Комплектація — 1 навантаження

Коаксіальне навантаження (Термінатор) 50 Ом, UHF-Male (PL259), 50 Вт 1GHz - переваги

Виробник гарантує точність роботи з похибкою в межах ±1 дБ, що забезпечує стабільну та надійну роботу пристрою. На практиці реальна похибка часто менша і становить близько ±0,2 дБ, при цьому можливі незначні відхилення, які не впливають на якість. Усі вироби проходять ретельний контроль перед відправкою, а актуальні параметри відображаються на фотографіях товару для прозорості. Слід враховувати, що окремі екземпляри можуть мати мінімальні відмінності від зазначених значень. Особливість вимірювань полягає в коливаннях на графіку втрат, зумовлених різною довжиною хвилі та фазою сигналу на різних частотах. Ці коливання не є характеристиками навантаження, а відображають особливості методики вимірювання.

Застосування

Коаксіальне навантаження використовується для коректного завершення ліній передачі в радіочастотних системах, включаючи радіоаматорські установки, телекомунікаційні пристрої та лабораторне обладнання для тестування і калібрування. Встановлення такого термінатора запобігає відбиттю сигналу, що забезпечує стабільність і надійність роботи радіочастотних ланцюгів.

Дана модель є ефективним рішенням для підтримання якості сигналу в системах з імпедансом 50 Ом і робочою частотою до 1 ГГц, що робить її затребуваною в різних сферах радіотехніки.
