ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8

Купить ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8

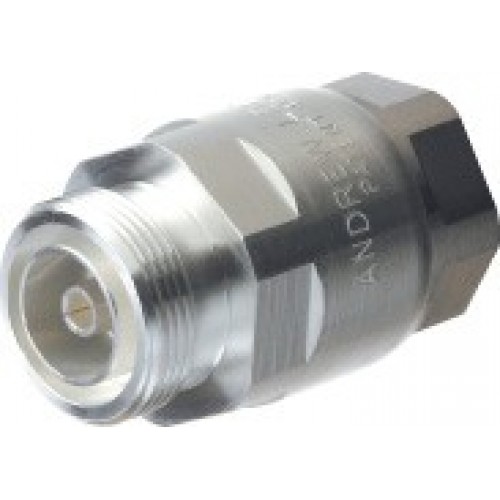

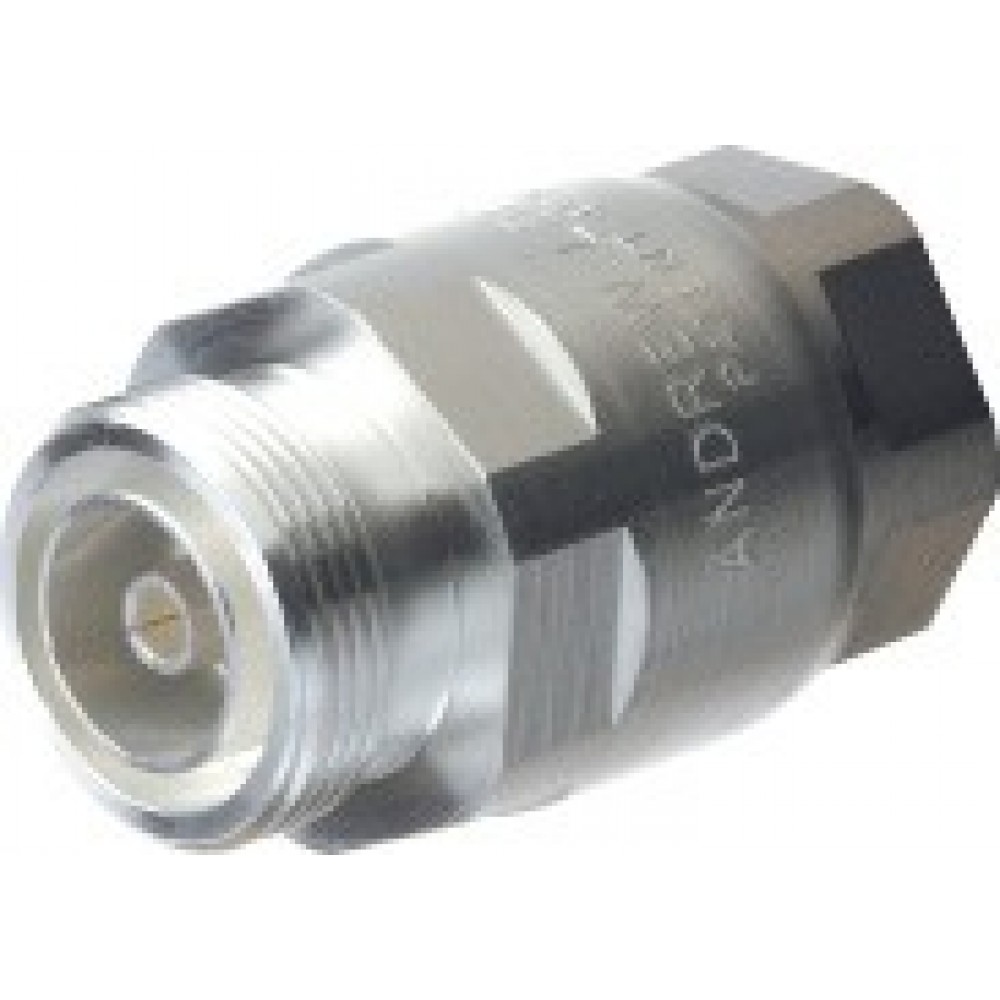

Высокочастотный разъем Andrew L5PDF-RC с интерфейсом DIN 7/16 female специально разработан для надежного подключения кабелей типа фидер 7/8 (например, LDF5-50A). Этот компонент предназначен для профессионального оборудования в области радиосвязи и телекоммуникаций, обеспечивая стабильную и качественную передачу сигналов в широком частотном диапазоне. Благодаря точному исполнению и прочной конструкции разъем гарантирует длительную эксплуатацию даже в самых требовательных условиях, что востребовано в системах беспроводной связи и радиорелейных линиях.

Ключевые характеристики

• Тип разъема: высокочастотный радиочастотный 7/16 female;
• Совместимость: предназначен для кабеля LDF5-50A диаметром 7/8 дюйма;
• Конструкция корпуса: прямая форма с креплением типа ball clamp для надежного монтажа;
• Внутренний контакт с серебряным покрытием и креплением captivated для выверенной фиксации;
• Внешний контакт выполнен с триметаллическим покрытием, увеличивающим срок службы и защищающим от коррозии;
• Коэффициент затухания около 0,05 дБ в ГГц диапазоне, что минимизирует потери сигнала;
• Диапазон рабочих частот от 0 до 5000 МГц, обеспечивая универсальность применения;
• Импеданс системы – 50 Ом, соответствующий стандартам телекоммуникационного оборудования;
• Максимальная средняя мощность до 2.3 кВт при 900 МГц, пиковая мощность – до 40 кВт;
• Испытательное напряжение постоянного тока достигает 4000 В, гарантируя безопасность эксплуатации;
• Высокий уровень подавления интермодуляционных искажений третьего порядка: -120 дБм при 910 МГц;
• Отличные показатели возвратных потерь и коэффициента стоячей волны (VSWR) на разных частотах;
• Высокая прочность при монтаже: рассчитан на 25 циклов присоединения и 500 циклов интерфейсных испытаний;
• Механическая надежность с усилием удержания до 889.64 Н и крутящим моментом 8.14 Н·м;
• Рабочий температурный диапазон от -55 °C до +85 °C, что обеспечивает стабильность в различных климатических условиях;
• Степень защиты IP66/IP68 подтверждена испытаниями на пыле- и влагонепроницаемость;
• Масса изделия — 177 грамм, габариты: длина 58.93 мм, диаметр 37.08 мм.

Применение

Данный разъем Andrew L5PDF-RC широко применяется в телекоммуникационной инфраструктуре, включая базовые станции мобильной связи, радиорелейные линии и другое профессиональное радиочастотное оборудование. Он идеально подходит для подключения кабелей фидерного типа 7/8 дюйма, обеспечивая качественную передачу сигналов до 5 ГГц. При выборе разъема важно учитывать соответствие импеданса и размеров кабеля, а также условия эксплуатации, где требуется высокая устойчивость к влаге, пыли и механическим нагрузкам. Благодаря прочной конструкции и возможности многократного монтажа, этот разъем является оптимальным решением для оснащения и технического обслуживания оборудования в полевых условиях и на объектах с повышенными требованиями к надежности.

ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8 – преимущества

Разъем Andrew L5PDF-RC выделяется высокой стабильностью передачи сигнала с минимальными потерями, что критически важно для обеспечения качественной связи в современных радиотехнических системах. Использование серебряного покрытия на внутреннем контакте и триметаллического сплава на внешних компонентах гарантирует долговременную защиту от коррозии и износа. Удобная и прочная система крепления ball clamp облегчает монтаж без необходимости частого технического обслуживания, а совместимость с распространенным типом кабеля LDF5-50A делает устройство универсальным для разнообразных проектов. Надежная работа при экстремальных температурах и высокая степень защиты от внешних факторов расширяют возможности применения разъема в любых сложных условиях эксплуатации.
