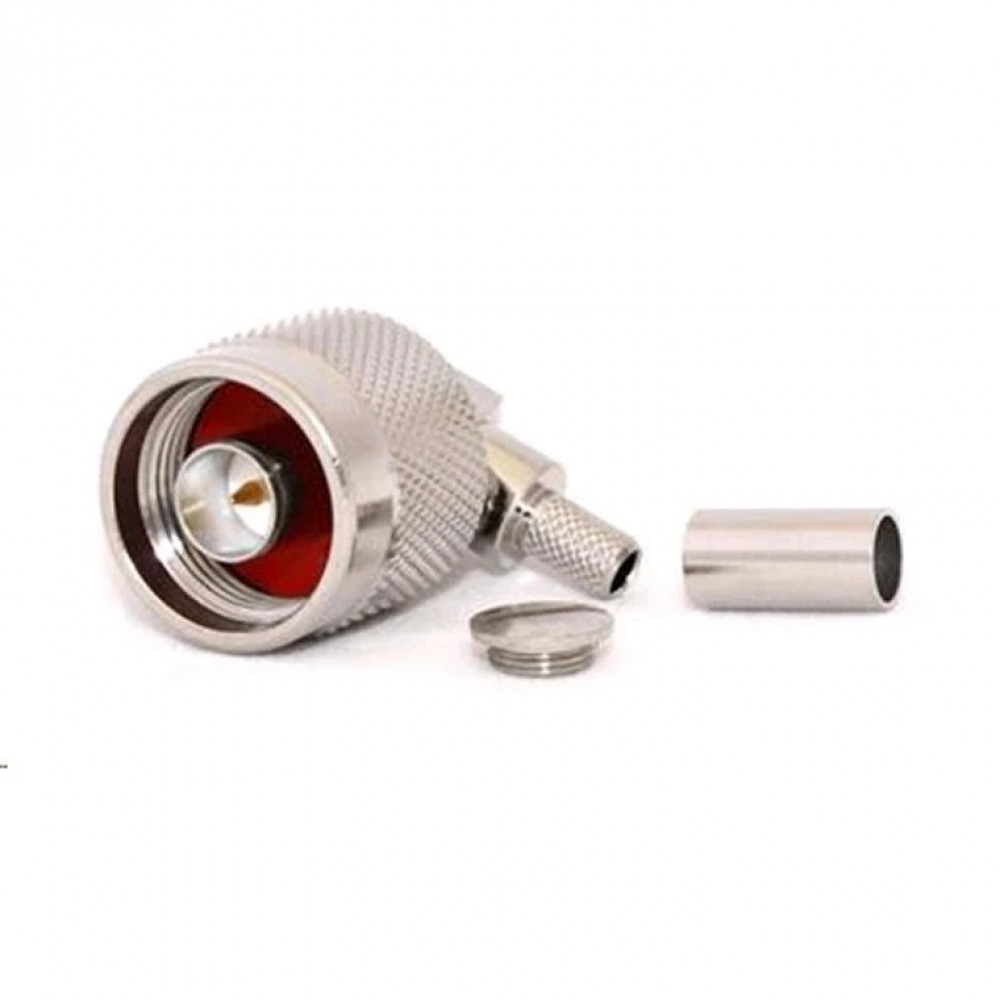

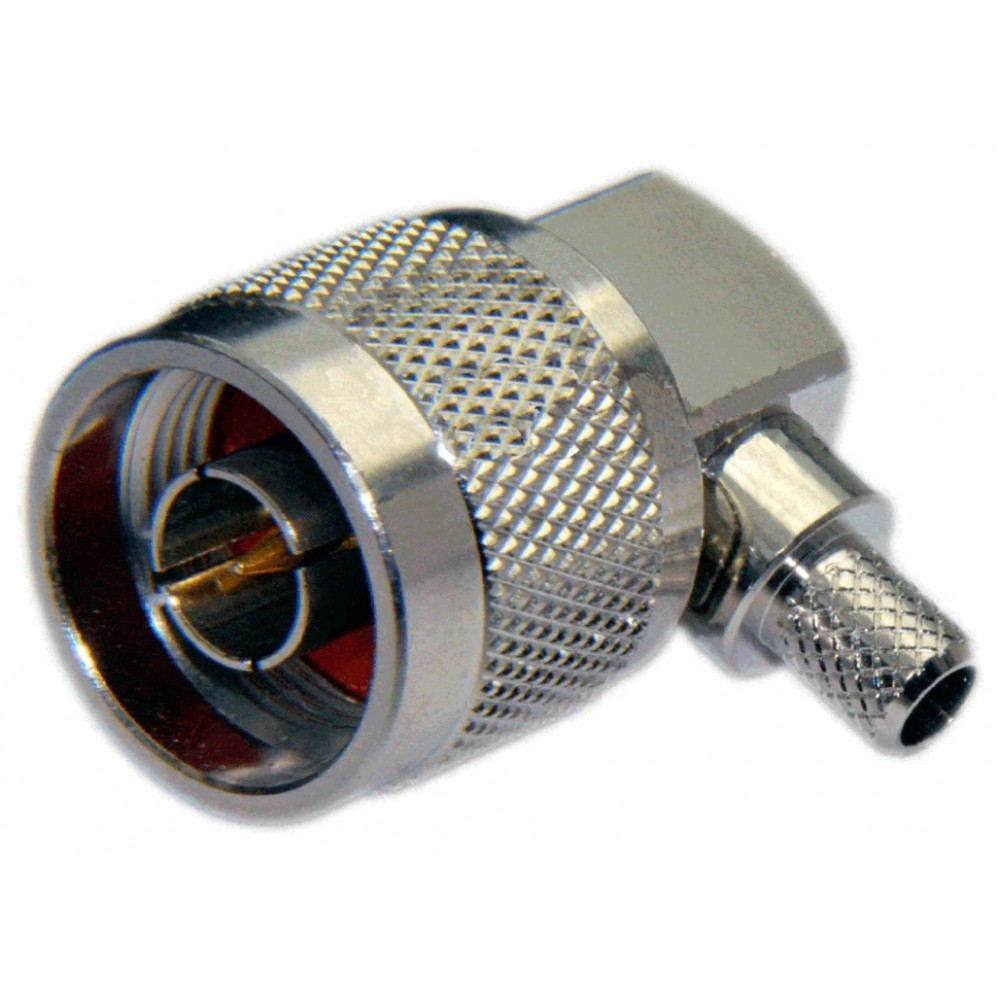

Угловой N-male для кабеля RG-58

Купить Угловой N-male для кабеля RG-58

Угловой коаксиальный разъем типа N с мужским центральным контактом специально создан для профессионального подключения кабелей RG-58 и аналогичных по диаметру коаксиальных кабелей. Этот высококачественный разъем отличается угловой конструкцией корпуса, которая позволяет значительно облегчить монтаж и прокладку кабеля в ограниченных по пространству местах, при этом сохраняя надежность и стабильность передачи сигнала на высоких частотах.

Ключевые характеристики

• Тип разъема: коаксиальный N-типа с мужским (Male) центральным контактом
• Монтаж центрального контакта производится методом пайки для обеспечения прочного электрического соединения
• Внешний экран и оплетку кабеля рекомендуется закреплять с помощью обжимного инструмента (кримпера)
• Угловой корпус облегчает прокладку кабеля в труднодоступных местах и минимизирует механические нагрузки на кабель
• Совместимость с кабелями RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и аналогами с диаметром изоляции до 5,5 мм и центральным проводником до 1,2 мм
• Корпус изготовлен из латуни с никелевым покрытием, что обеспечивает устойчивость к коррозии и износостойкость
• Центральный контакт покрыт золотом, что повышает электропроводимость и надежность контакта
• Высококачественный диэлектрик из деллрина обеспечивает стабильную изоляцию и долговечность
• Волновое сопротивление 50 Ом гарантирует минимальные потери сигнала
• Рабочий диапазон частот от 0 до 11 ГГц подходит для множества радиочастотных приложений
• Коэффициент стоячей волны (КСВ) не превышает 1,3 в диапазоне частот 0-11 ГГц, что свидетельствует о качественной передаче сигнала
• Температурный режим эксплуатации от -40°С до +80°С позволяет использовать разъем в различных климатических условиях

Применение

Угловой N-male разъем предназначен для профессионального применения в системах передачи радиочастотных сигналов. Он широко используется в телекоммуникационном оборудовании, измерительных приборах, а также в любых системах, требующих надежного и стабильного подключения кабелей с минимальными потерями на частотах до 11 ГГц. Для обеспечения высокого качества соединения перед монтажом рекомендуется использовать специализированные обжимные инструменты для надежной фиксации внешнего экрана кабеля. Важно внимательно выполнять пайку центральной жилы, чтобы сохранить оптимальные электрические характеристики и долговечность соединения. Разъем хорошо проявляет себя в различных температурных условиях, что расширяет область его применения.

Угловой N-male для кабеля RG-58 – преимущества

Этот разъем характеризуется удобством монтажа благодаря угловому корпусу, который позволяет прокладывать кабель без перегибов в ограниченном пространстве, предотвращая механическое повреждение проводников. Использование латунного корпуса с никелевым покрытием и золотого напыления на центральном контакте обеспечивает устойчивость к коррозии, увеличивает срок службы изделия, а также снижает потери сигнала. Монтаж на основе пайки центральной жилы и обжима внешнего экрана гарантирует прочное и стабильное соединение с отличными электрическими параметрами. Все эти качества делают угловой N-male разъем надежным и долговечным решением для профессиональных радиочастотных систем.
