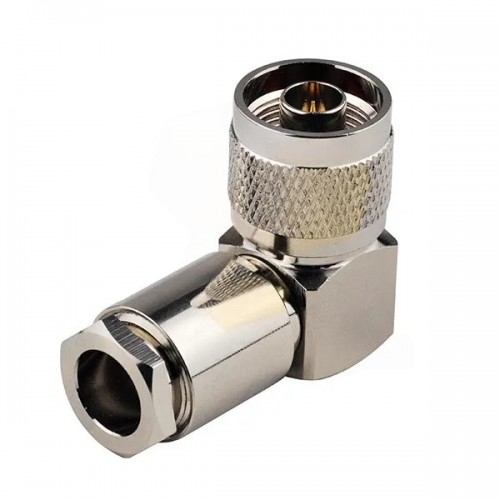

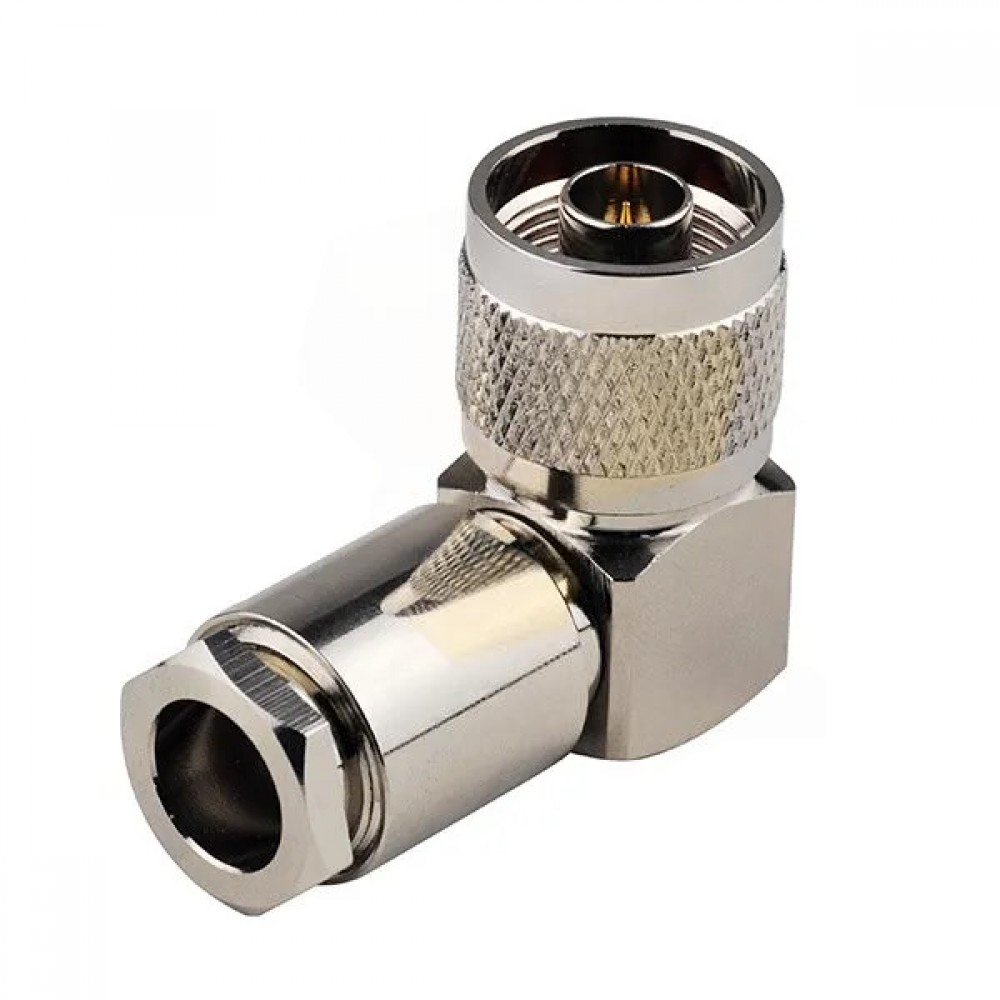

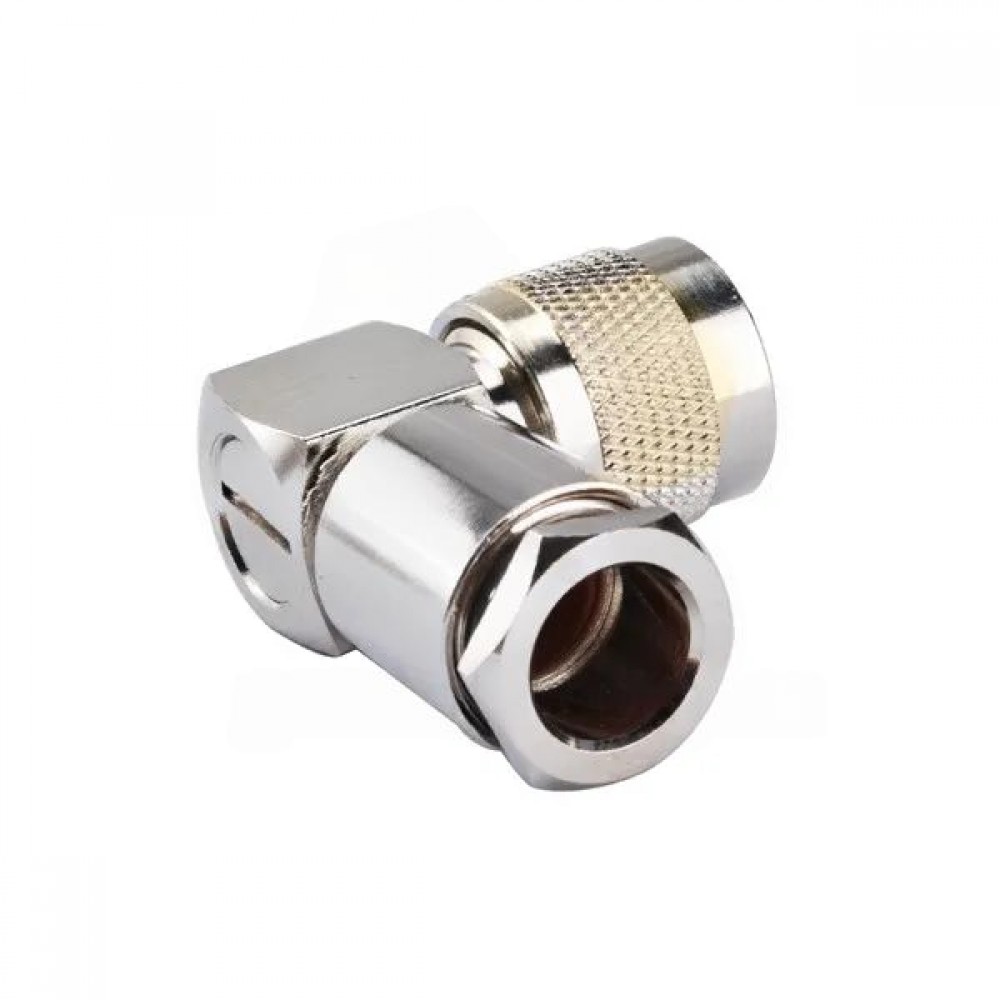

Разъем ВЧ N-male угловой для кабеля RG-8

Купить Разъем ВЧ N-male угловой для кабеля RG-8

Угловой высокочастотный разъем N-male предназначен для надежного соединения коаксиальных кабелей с волновым сопротивлением 50 Ом, таких как RG-8 и аналогичные марки. Это прочное и качественное соединительное устройство идеально подходит для установки в системах радиосвязи, усиления мобильных сигналов и других приложениях, где важна стабильность и минимальные потери сигнала. Особенность угловой конструкции заключается в удобстве прокладки кабеля даже в ограниченных пространствах без снижения качества соединения.

Ключевые характеристики

• Тип разъема: штекер N-male с угловой конструкцией, что облегчает монтаж в условиях ограниченного пространства;
• Совместимость с кабелями: RG-8, TZC-500-32 Ericsson, RF LLC-CCA 50 Ом, LMR-400, Belden 9913, Belden 7810A и другими аналогичными низкопотерьными коаксиальными кабелями;
• Метод крепления: обжимная втулка, обеспечивающая надежное закрепление внешней оболочки и оплетки кабеля без повреждений;
• Способ соединения: внутренняя резьба для плотного и долговечного сцепления с соответствующим гнездовым разъемом;
• Материал корпуса: никелированная металлическая основа, устойчивая к коррозии и влиянию внешней среды;
• Покрытие центрального контакта: золото, что гарантирует отличное электропроводство и долговечность контакта;
• Диэлектрик: из делрина, повышающий стабильность работы и надежность эксплуатации;
• Волновое сопротивление: 50 Ом, оптимальное для передачи радиочастотных сигналов с минимальными потерями;
• Частотный диапазон: от 0 до 11 ГГц, что позволяет использовать разъем в широком спектре электронных устройств;
• Коэффициент стоячей волны (КСВ): 1.3 — свидетельствует о высокой эффективности передачи сигнала;
• Рабочий температурный диапазон: от -55 °C до +85 °C, обеспечивающий уверенную работу в различных климатических условиях.

Применение

Угловой разъем N-male для кабеля RG-8 широко используется при сборке, ремонте и модернизации систем мобильной и радиосвязи, усилителях сигнала, радиостанциях и другом высокочастотном оборудовании. Он отлично подходит для подключения к популярным кабелям категории низких потерь, включая TZC 500 32, 213CRT7 LOW LOSS EUPEN, а также линейки Belden 9913 и 7810A. При выборе разъема важно учитывать полную совместимость с типом кабеля, а для монтажа рекомендуется применять профессиональные инструменты для обжима и пайки, что обеспечит надежность и долговечность соединения даже в сложных условиях эксплуатации.

Разъем ВЧ N-male угловой для кабеля RG-8 – преимущества

Этот угловой ВЧ-разъем отличается простотой установки и высокой надежностью. Обжимная втулка гарантирует прочное крепление кабеля без риска механического повреждения жилы или оплетки. Золотое покрытие центрального контакта существенно снижает вероятность окисления и поддерживает стабильное качество передачи сигнала на протяжении всего срока службы. Угловая конструкция значительно облегчает прокладку кабеля в местах с ограниченным пространством, сохраняя при этом качество и надежность соединения. Кроме того, использование коррозионностойких материалов и качественного диэлектрика обеспечивает безотказную работу в широком диапазоне температур и климатических условий, что делает данный разъем отличным выбором для профессионального применения.
