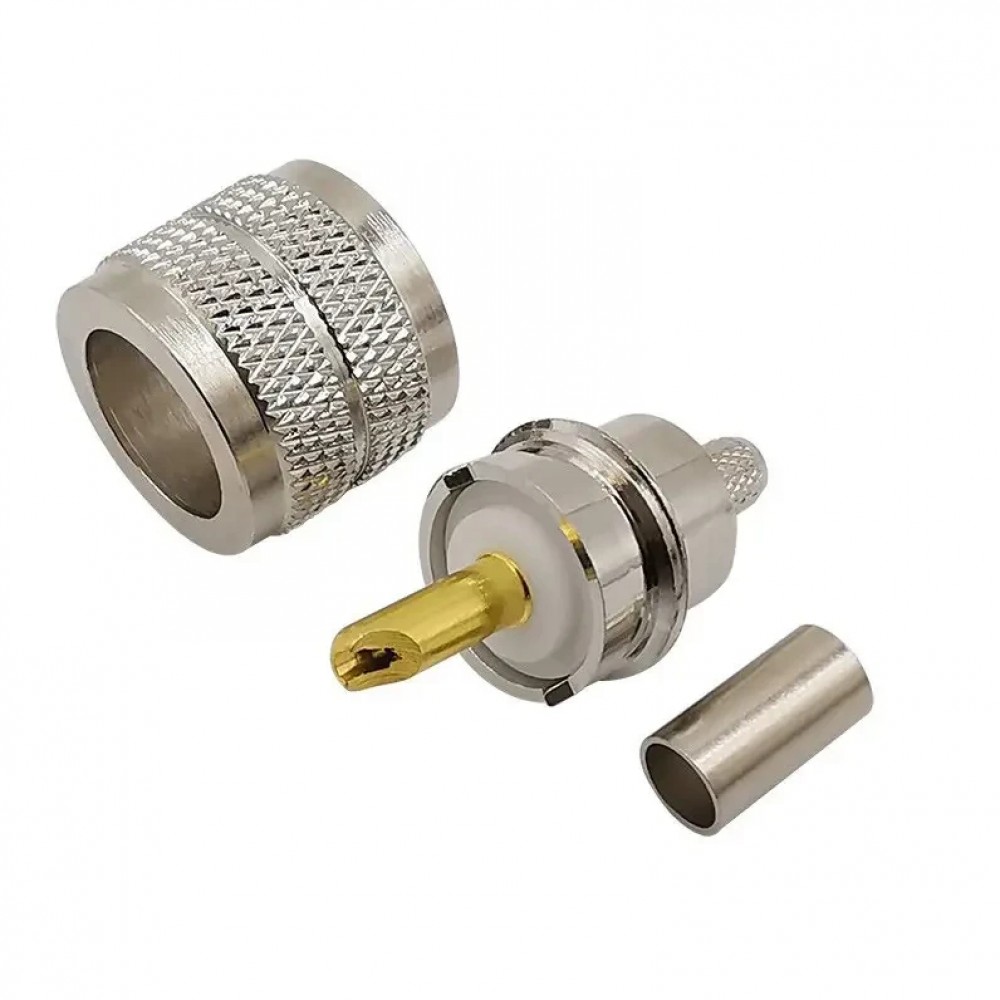

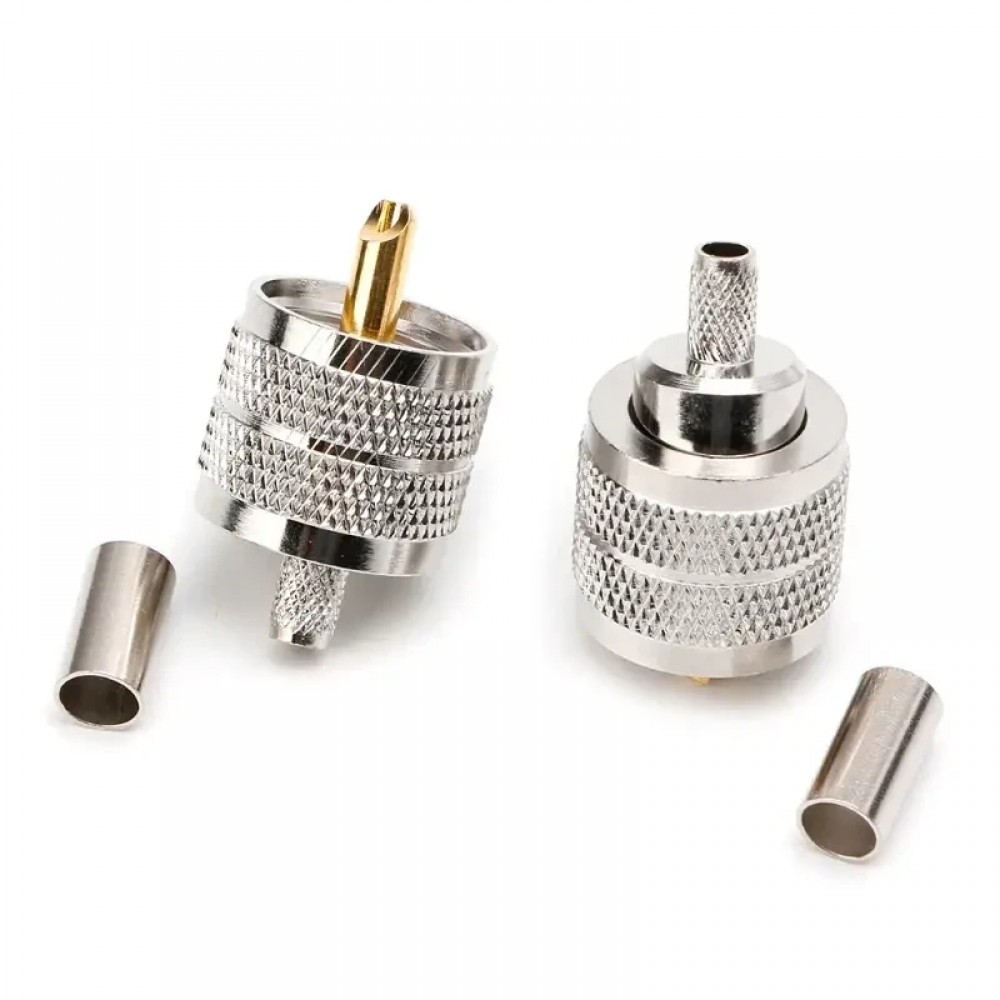

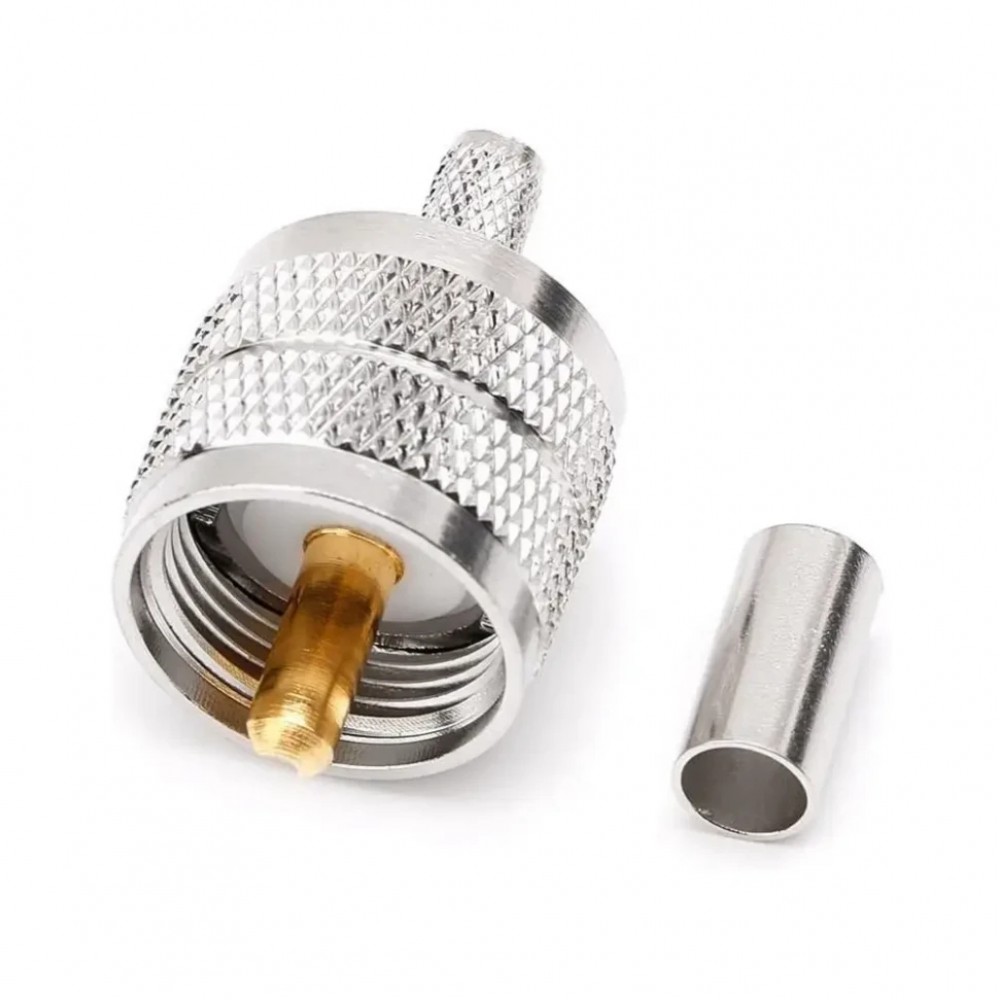

Разъем UHF male для кабеля RG58

Купить Разъем UHF male для кабеля RG58

Разъем UHF male представляет собой надежный и качественный элемент для подключения коаксиальных кабелей с монолитным центральным проводником, в частности моделей RG58, RG142, RG223, LMR195, SYV50-3 и их аналогов. Это универсальное решение востребовано как среди радиолюбителей, так и в профессиональной радиосвязи, обеспечивая стабильную передачу сигнала в диапазоне ультра высоких частот. Особенностью данного разъема является сочетание пайки центрального контакта и обжимного крепления внешней оплетки, что гарантирует долговечное и прочное соединение без потерь сигнала.

Ключевые характеристики

• Тип разъема: кабельный UHF male (штекер, вилка) с резьбовым соединением для надежного стыковки
• Метод крепления центрального проводника – пайка, обеспечивающая стабильность контакта
• Обжим внешней оплетки осуществляется при помощи кримпера с шестигранной матрицей для прочного и надежного закрепления кабеля
• Подходит для кабелей с максимальным внешним диаметром изоляции до 4,95 мм, включая популярные RG58, RG142, RG223, LMR195, SYV50-3 и их аналоги
• Корпус выполнен из латуни с никелевым покрытием, что защищает от коррозии и механических повреждений
• Центральный контакт покрыт золотом, что уменьшает потери при передаче сигнала и обеспечивает долговечность соединения
• Диэлектрик изготовлен из стойкого к износу и температурным воздействиям материала Делрин
• Волновое сопротивление соответствует стандартным 50 Ом
• Рабочий частотный диапазон охватывает от постоянного тока до 11 ГГц, обеспечивая широкий спектр применения
• Максимальное значение коэффициента стоячей волны (КСХ) не превышает 1,3 в диапазоне до 11 ГГц, что говорит о высоком качестве согласования
• Температурный диапазон эксплуатации составляет от –55 °C до +85 °C, что позволяет использовать разъем в разных климатических условиях
• Вес изделия – 14 грамм, что облегчает монтаж и не нагружает кабель

Применение

Разъем UHF male широко применяется для подключения антенн к различным радиостанциям, профессиональному и любительскому радиоу оборудованию, а также в системах радиосвязи и радиочастотных устройствах. Благодаря широкому диапазону рабочих частот и качественной конструкции он обеспечивает надежную и точную передачу сигнала даже в напряженных условиях эксплуатации. Чтобы добиться максимальной надежности и долговечности, важно правильно подготовить кабель: аккуратно выполнить пайку центрального провода и использовать специализированный кримпер для обжатия внешней оплетки. Это существенно повысит устойчивость соединения к механическим нагрузкам и влиянию внешней среды.

Разъем UHF male для кабеля RG58 – преимущества

Главными достоинствами данного разъема являются долговечность и надежность контакта, обеспеченные качественными материалами и продуманной конструкцией. Пайка центрального контакта исключает появление окисления и снижает потери сигнала, что особенно важно при работе на высоких частотах. Никелевое покрытие корпуса эффективно защищает изделие от коррозии и износа, а золотое напыление на центральном контакте обеспечивает стабильную передачу данных даже при многократных подключениях и отключениях. Простота и точность монтажа с помощью обжимного инструмента позволяют быстро установить разъем даже в полевых условиях, делая этот продукт удобным выбором как для радиолюбителей, так и для профессиональных специалистов.
