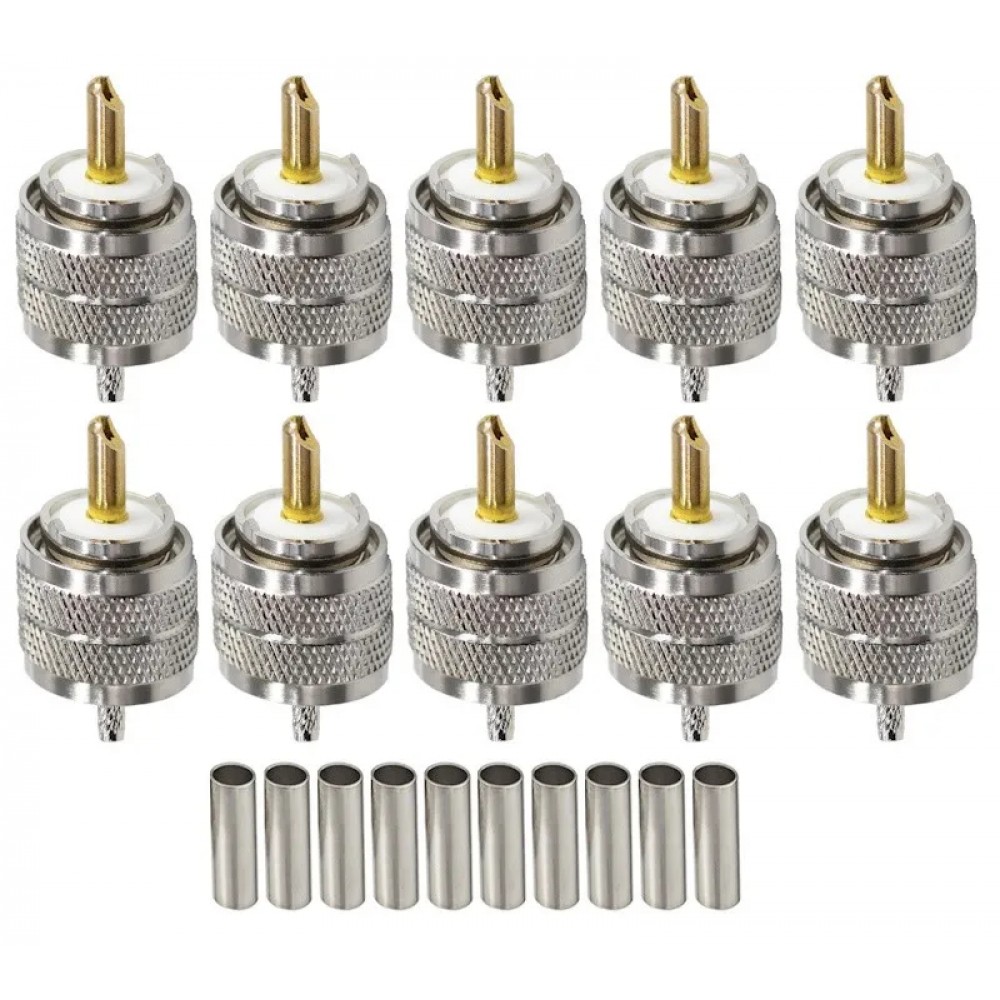

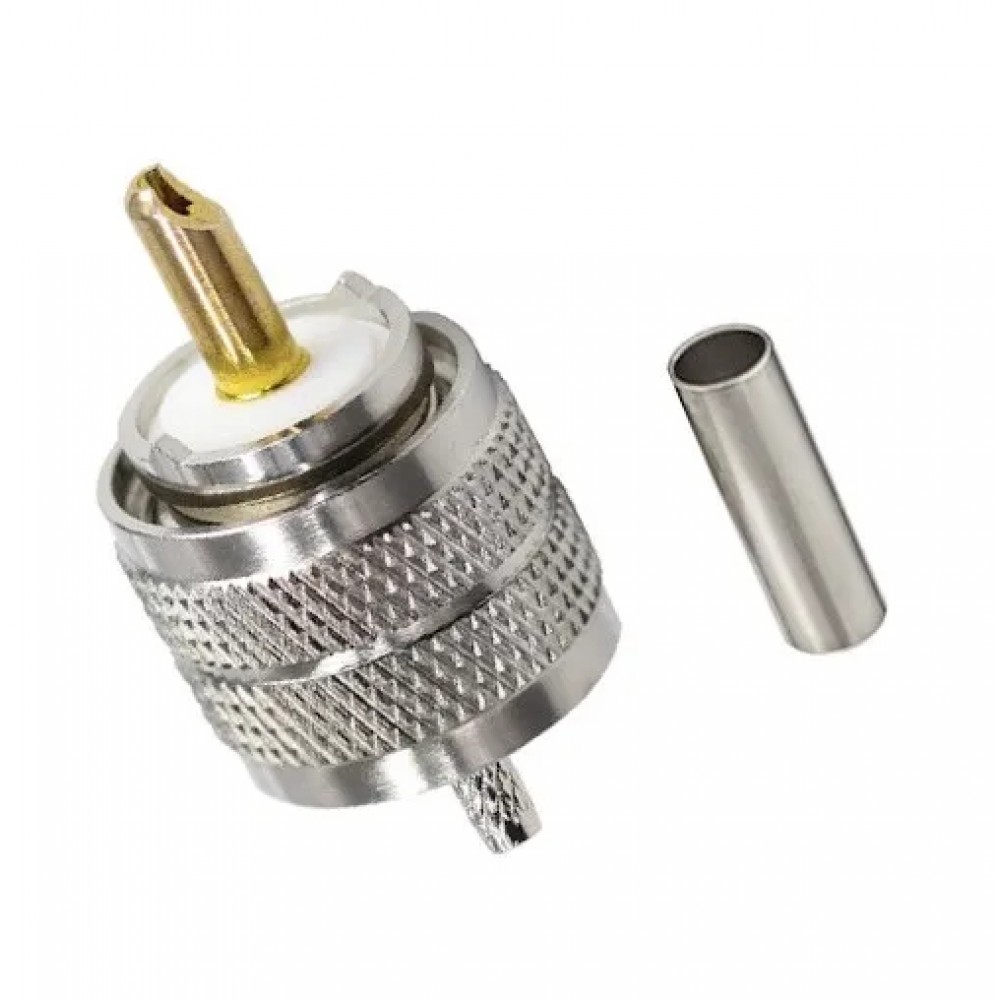

Разъем UHF male для кабеля RG316 RG174

Купить Разъем UHF male для кабеля RG316 RG174

Разъем UHF male — это надежный компонент для подключения коаксиальных кабелей типов RG316, RG174 и RG179, широко используемый в радиосвязи, телекоммуникациях и радиолюбительских системах. Он обеспечивает стабильную передачу высокочастотных сигналов в диапазоне до 12,4 ГГц, что делает его востребованным элементом для оборудования, работающего в ультракоротковолновом диапазоне. Особенность этого разъема — прочная конструкция с высококачественными материалами, которая гарантирует долговечность и минимальные потери сигнала даже при интенсивной эксплуатации.

Ключевые характеристики

• Тип центрального контакта: мужской (штекер), обеспечивающий надежное соединение с кабелем;
• Метод крепления центрального контакта: пайка, что гарантирует прочное и стабильное соединение;
• Фиксация внешней оболочки кабеля: обжим с помощью специализированного кримпера;
• Тип соединения с парным разъемом: резьбовое, с внутренней резьбой для надежной фиксации;
• Конструкция: прямая, что облегчает монтаж в ограниченном пространстве;
• Совместимость: оптимально подходит для кабелей RG316, RG174 и RG179;
• Материалы корпуса: латунь с никелевым покрытием, устойчивым к коррозии;
• Покрытие центрального контакта: позолота, снижающая потери сигнала и повышающая проводимость;
• Диэлектрик: делрин, обеспечивающий стабильность при различных условиях эксплуатации;
• Волновое сопротивление: стандартные 50 Ом для качественной передачи сигнала;
• Рабочий диапазон частот: от 0 до 12,4 ГГц, что расширяет сферу использования;
• Коэффициент стоячей волны (КСВ): не более 1,3 в диапазоне 0–12 ГГц, свидетельствующий о хорошем согласовании импедансов;
• Механическая прочность: выдерживает не менее 500 циклов подключения и отключения;
• Устойчивость к вибрациям: выдерживает вибрации до 100 м/с² в диапазоне частот 10–500 Гц;
• Температурный диапазон эксплуатации: от –55 °C до +85 °C;
• Вес: 14 граммов, что облегчает монтаж и уменьшает нагрузку на кабель.

Применение

Разъем UHF male предназначен для подключения коаксиальных кабелей в различных радиотехнических системах, включая радиосвязь, антенны, радиолюбительские установки и телекоммуникационное оборудование. Он обеспечивает надежное и стабильное соединение, необходимое для качественной передачи сигналов радио и телевидения. При выборе важно убедиться в совместимости с кабелями RG316, RG174 или RG179 и использовать специализированный инструмент для обжима, что гарантирует долговечность и надежность монтажа. Благодаря своей универсальности и высоким техническим характеристикам этот разъем отлично подходит как для бытового, так и для профессионального применения в разнообразных условиях эксплуатации.

Разъем UHF male для кабеля RG316 RG174 – преимущества

Этот разъем выделяется высокой надежностью и удобством установки. Пайка центрального контакта и обжим внешней оплетки обеспечивают долговечное и прочное соединение. Латунный корпус с никелевым покрытием отличается устойчивостью к коррозии, значительно увеличивая срок службы изделия. Позолоченный контакт снижает потери сигнала, что особенно важно в системах радиосвязи и телевещания. Конструкция выдерживает значительные механические нагрузки и вибрации, а широкий диапазон рабочих температур делает возможным использование в экстремальных климатических условиях. Легкий вес и продуманная форма упрощают монтаж в ограниченном пространстве, делая этот разъем оптимальным выбором для профессионалов и энтузиастов.
