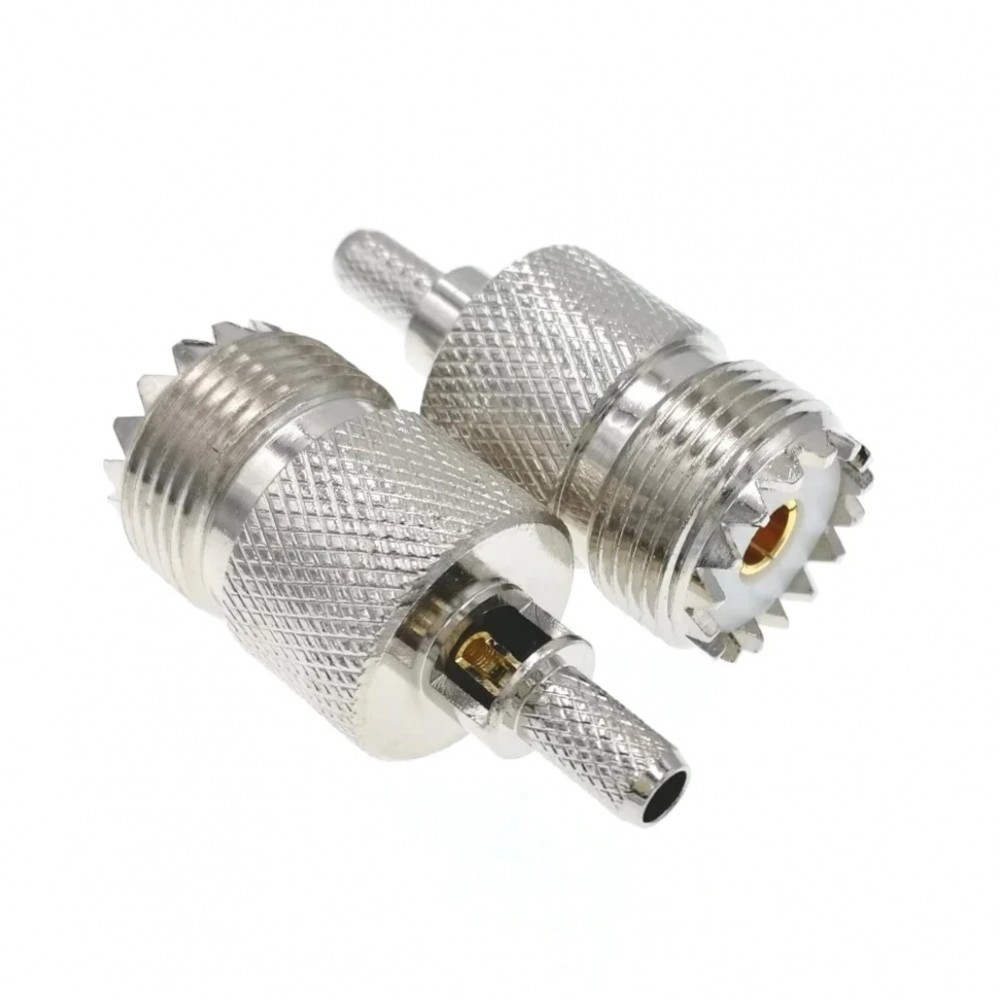

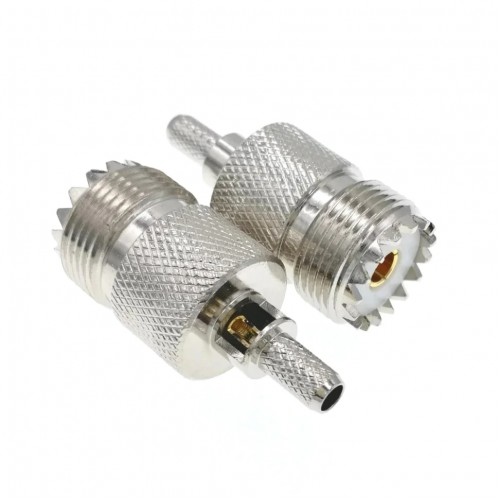

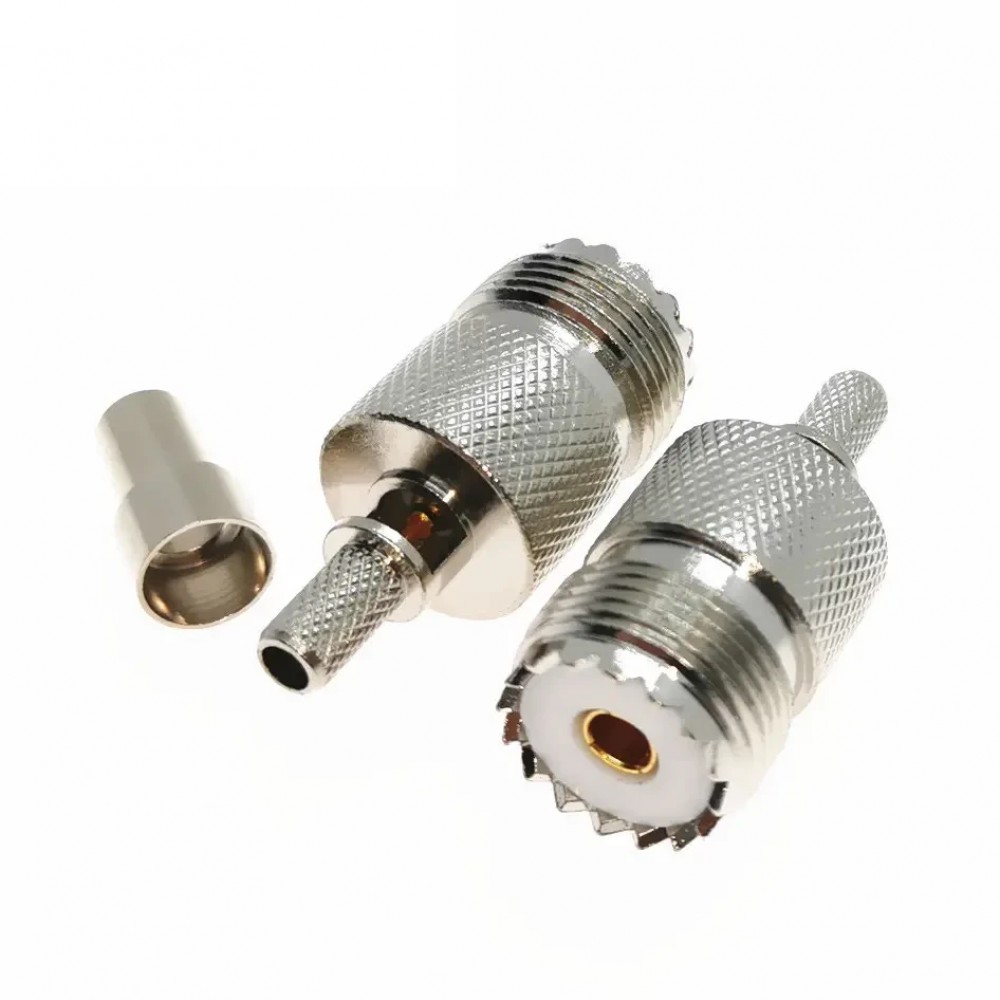

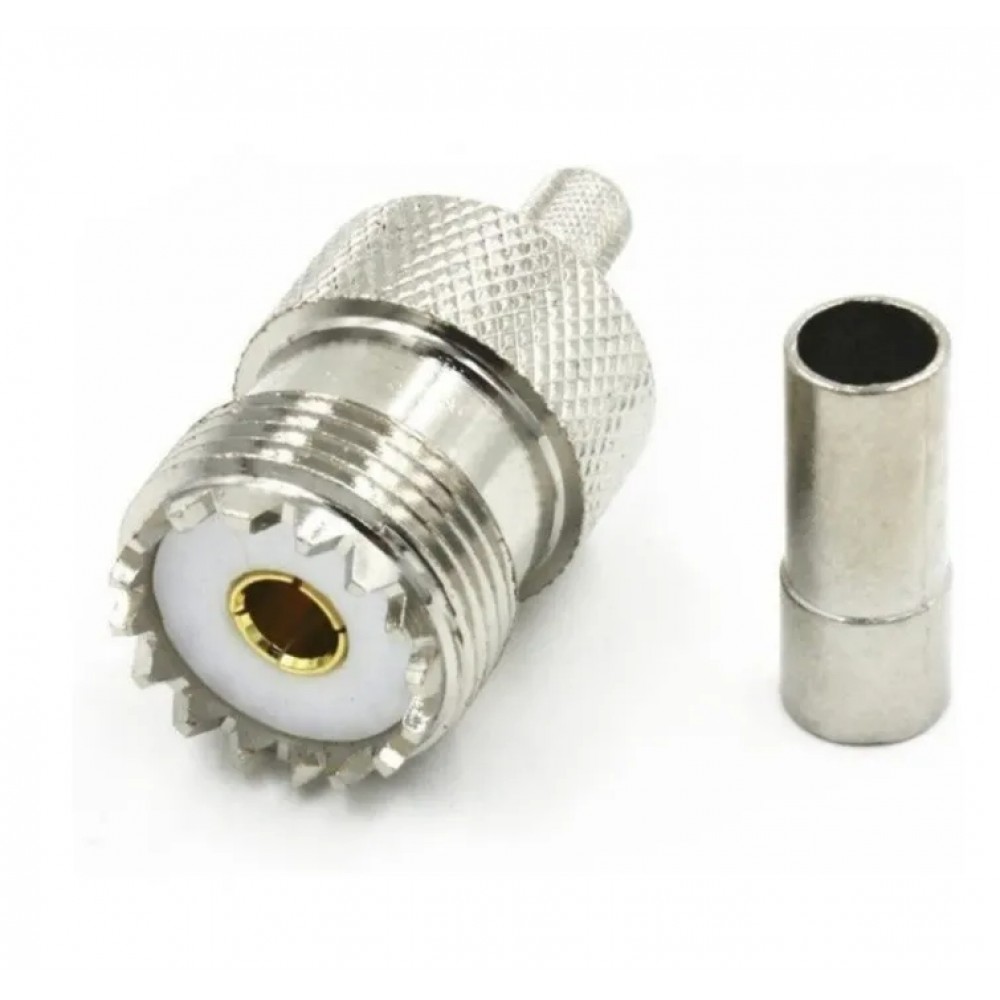

Разъем UHF female для кабеля RG58 (RG223)

Купить Разъем UHF female для кабеля RG58 (RG223)

Разъем UHF female представляет собой надежный и прочный соединительный элемент для коаксиальных кабелей типа RG58, RG223 и аналогичных с монолитной центральной жилой. Этот компонент предназначен для организации высококачественного и стабильного подключения в радиочастотных системах, где важна надежность передачи сигнала и устойчивость к внешним воздействиям. Благодаря оптимальной конструкции и качественным материалам разъем часто используют в сфере радиосвязи, усиления мобильной связи, а также в различных промышленных установках.

Ключевые характеристики

• Тип разъема: UHF, предназначен для кабельного подключения
• Центральный контакт — женский (гнездо), монтируется методом пайки, что обеспечивает надежное электрическое соединение
• Для крепления внешней оболочки и оплетки кабеля применяется обжим с использованием специального кримпера
• Конструкция: прямой разъем, удобный для монтажа и эксплуатации
• Совместимость с кабелями RG58, RG142, RG223, LMR195, SYV50-3 и другими типами с изоляцией диаметром до 4,95 мм
• Изготовлен из латуни с защитным никелевым покрытием, что обеспечивает коррозионную стойкость и долговечность
• Изолятор выполнен из высококачественного материала делрин, гарантируя стабильность и изоляцию сигнала
• Импеданс 50 Ом, что обеспечивает минимальные потери при передаче радиочастотных сигналов
• Рабочий диапазон частот охватывает от 0 до 11 ГГц, при коэффициенте стоячей волны (КСВ) не выше 1,3
• Температурный режим эксплуатации от -55°C до +85°C подходит для работы в различных климатических условиях
• Масса изделия составляет 19 грамм

Применение

Данный разъем широко применяется в системах усиления мобильной и радиосвязи, оборудованиях для видеонаблюдения, а также в радиолюбительских и промышленных радиочастотных устройствах. При выборе данного разъема важно обращать внимание на соответствие диаметра изоляции кабеля — не более 4,95 мм — и наличие монолитной центральной жилы. Установка предусматривает пайку центрального контакта для обеспечения низкого сопротивления и надежного электрического соединения, а фиксация внешней части производится с помощью обжимного инструмента (кримпера), обеспечивая стабильность механического крепления и защиту от внешних факторов.

Разъем UHF female для кабеля RG58 (RG223) – преимущества

Разъем отличается высокой надежностью и удобством монтажа, что делает его оптимальным решением для сложных радиочастотных систем. Пайка центрального контакта обеспечивает прочное и долговечное электрическое соединение с минимальными потерями, а обжимная фиксация внешней оболочки гарантирует стабильность и дополнительную защиту от механических воздействий. Корпус из латуни с никелевым покрытием повышает устойчивость к коррозии и износу, позволяя использовать разъем в условиях повышенной влажности и агрессивной среды. Широкий диапазон рабочих частот открывает возможности применения в современных радиотехнологиях, обеспечивая качественную передачу сигнала в разных монтажных и климатических условиях.
