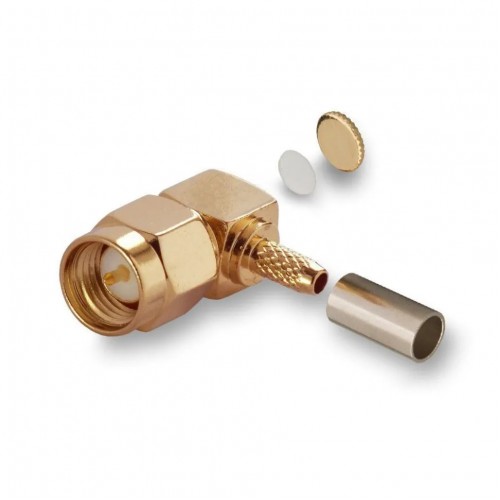

Разъем угловой SMA male для кабеля RG-316, RG-174

Купить Разъем угловой SMA male для кабеля RG-316, RG-174

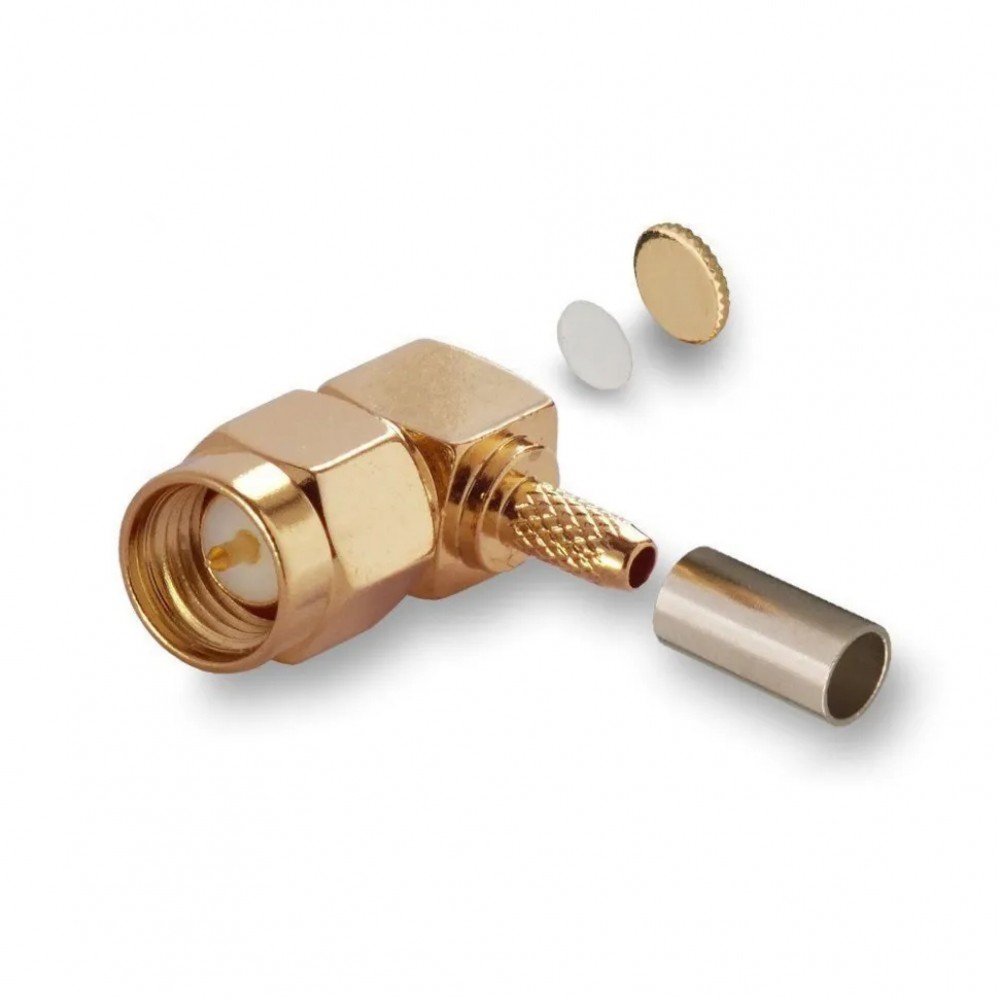

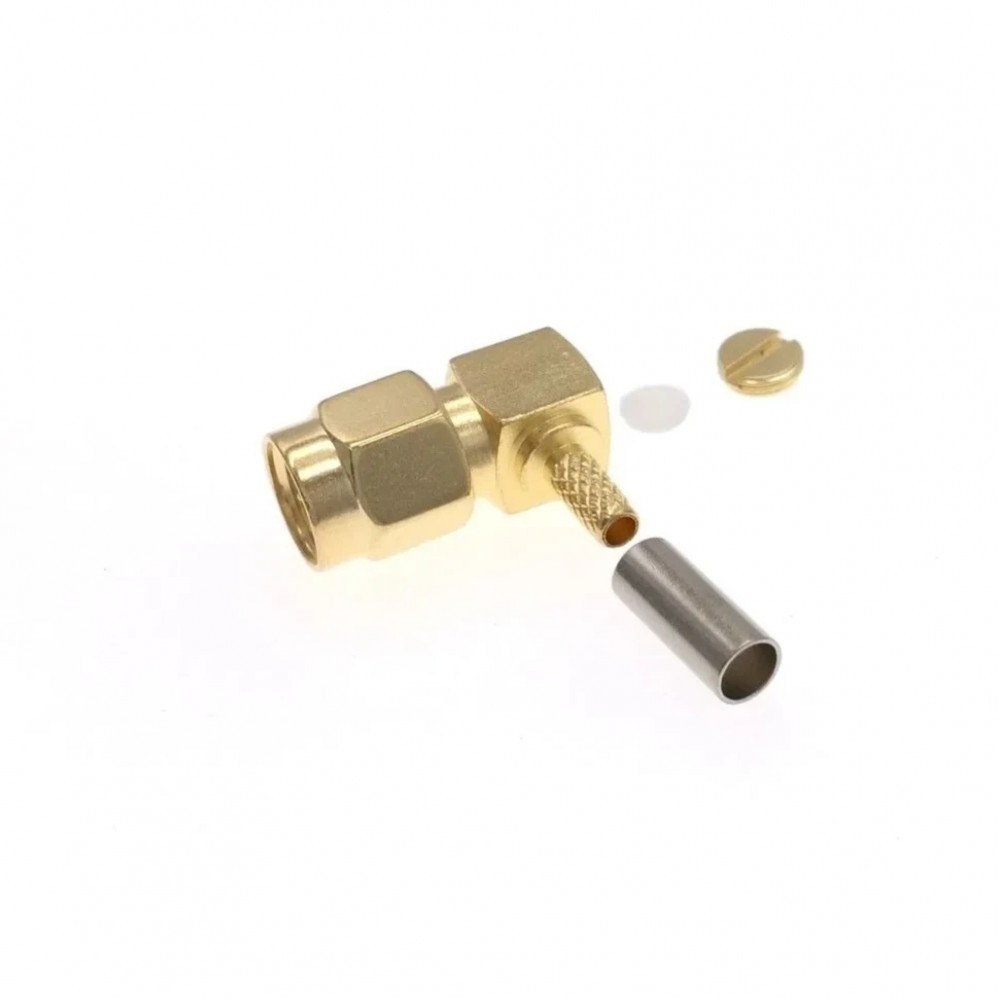

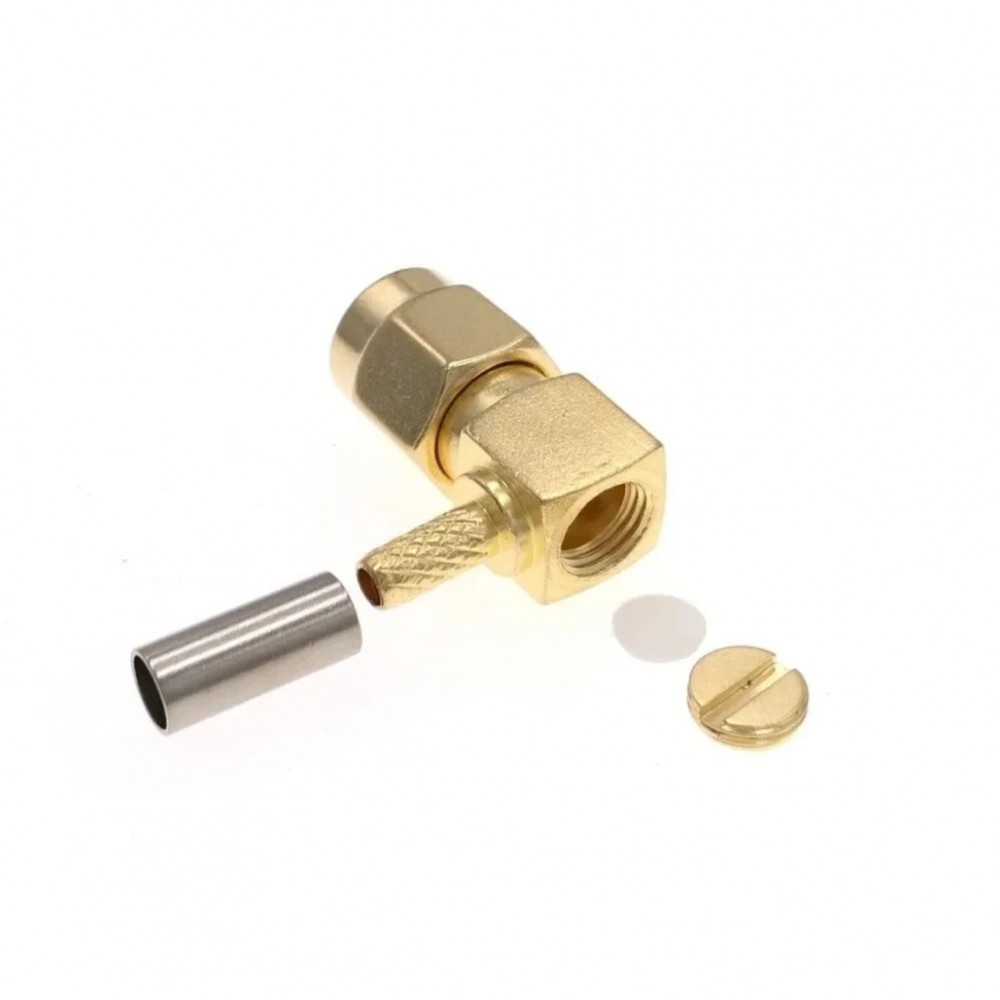

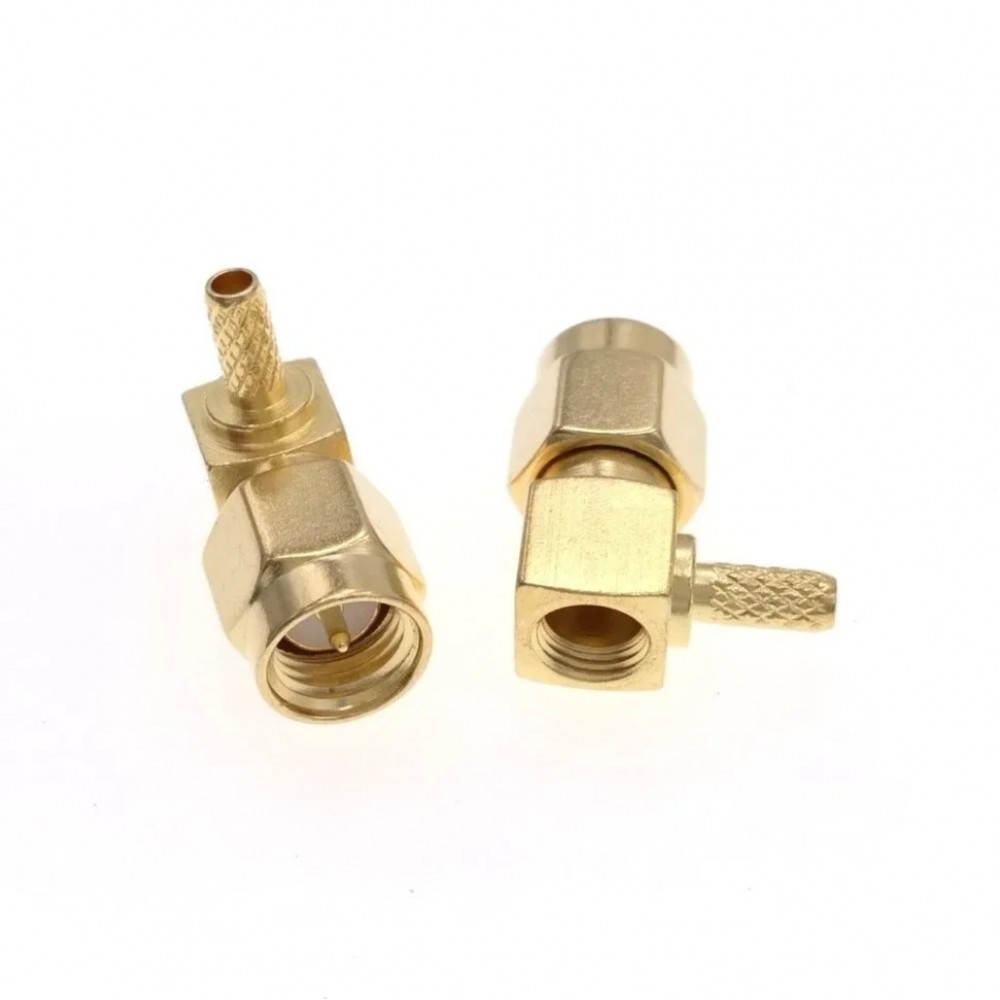

Угловой разъем SMA male предназначен для надежного соединения коаксиальных радиочастотных кабелей таких типов, как RG-316 и RG-174. Этот высококачественный коннектор обеспечивает стабильную передачу сигнала в диапазоне частот до 11 ГГц, что делает его оптимальным выбором для профессиональных и промышленных RF-приложений. Особенностью изделия является компактный угловой дизайн, который облегчает прокладку кабеля в ограниченных пространствах и уменьшает нагрузку на соединение.

Ключевые характеристики

• Тип разъема: угловой RP-SMA с мужским центральным контактом (male)
• Монтаж центрального пина осуществляется путем пайки на центральный проводник кабеля
• Фиксация внешней оплетки и оболочки кабеля производится обжимом с помощью кримпера для надежного крепления
• Противоположное соединение реализовано посредством внутрирезьбового механизма, обеспечивающего прочное и герметичное сцепление
• Корпус выполнен из латуни с золотистым покрытием, что повышает коррозионную стойкость и улучшает электропроводность
• Центральный контакт покрыт золотом, что гарантирует устойчивый контакт и защиту от окисления
• Диэлектрик изготовлен из политетрафторэтилена (PTFE), обеспечивающего стабильность электрических параметров при расширенном температурном диапазоне
• Импеданс составляет стабильные 50 Ом, обеспечивая минимальные потери сигнала
• Рабочий диапазон частот — от постоянного тока (0 ГГц) до 11 ГГц, что подходит для широкого спектра радиочастотных устройств
• Коэффициент стоячей волны (КСВ) не превышает 1,2 в рабочем диапазоне, что свидетельствует о высокой эффективности передачи сигнала
• Рабочий температурный диапазон: от −55 °C до +85 °C, что позволяет использовать разъем в различных климатических условиях
• Совместимость с кабелями, имеющими наружный диаметр изоляции до 2,52 мм и центральный проводник диаметром 0,5 мм (RG-316, RG-174, RG-188, LMR100 и аналоги)

Применение

Разъем угловой SMA male широко востребован в оборудовании для радиосвязи, системах Wi-Fi, измерительной технике и других RF-устройствах, где необходима надежная и долговечная коаксиальная связь. При выборе важно учитывать соответствие параметров кабеля — особенно диаметр изоляции и центрального проводника, чтобы обеспечить корректную установку и оптимальные электрические характеристики разъема. Монтаж требует пайки центрального контакта и применения обжимного инструмента, что гарантирует прочное и стабильное соединение на длительный срок эксплуатации.

Разъем угловой SMA male для кабеля RG-316, RG-174 – преимущества

Данный угловой RP-SMA male разъем отличается компактностью и эргономичным дизайном, что существенно упрощает укладку кабеля в условиях ограниченного пространства и предотвращает механические повреждения от чрезмерного изгиба. Использование золотого покрытия на корпусе и центральном штыре обеспечивает превосходную электропроводность и надежную защиту от коррозии, что увеличивает срок службы изделия. Паяный монтаж центрального контакта способствует надежной передаче сигнала без искажений, а обжим внешней оплетки гарантирует устойчивое механическое крепление. Все эти качества делают разъем идеальным решением для профессионального и промышленного использования в широком диапазоне климатических условий.
