Разъем SMA (штекер) male для RG223/RG58

Разъем SMA (штекер) male для RG223/RG58 купить

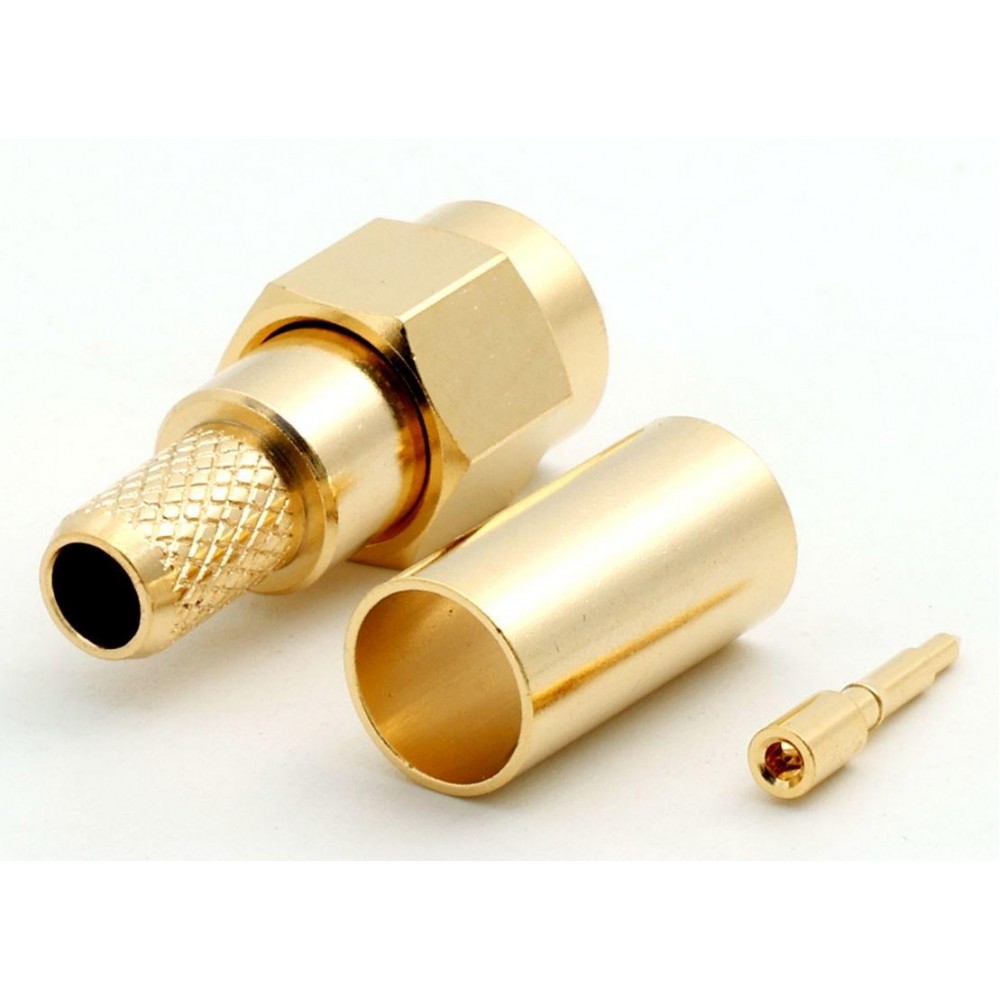

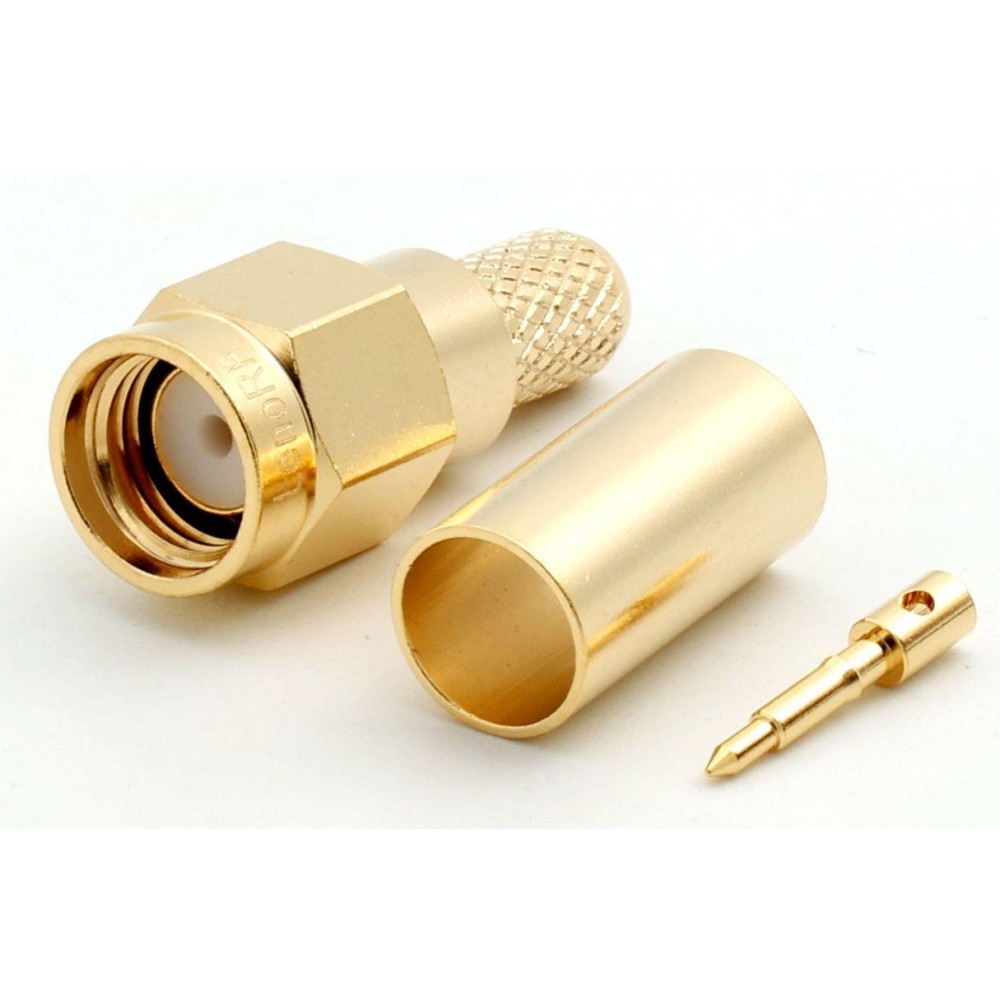

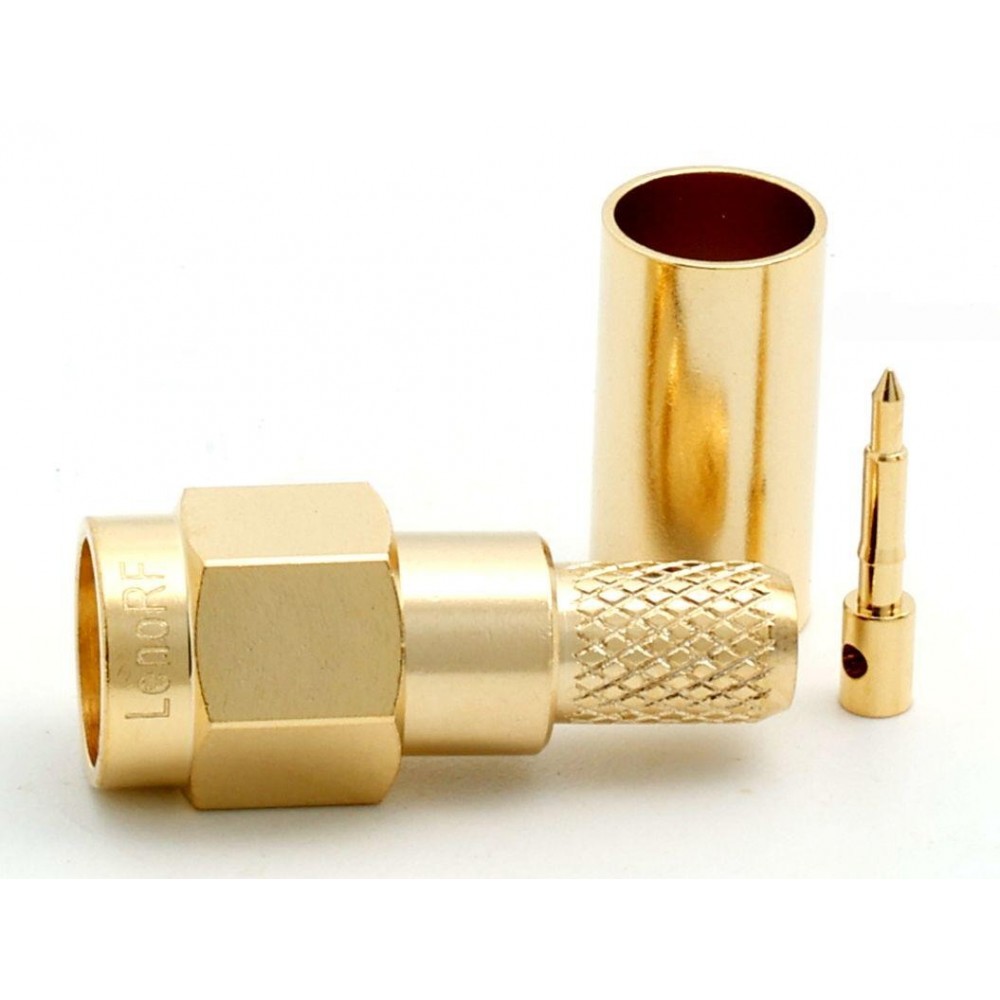

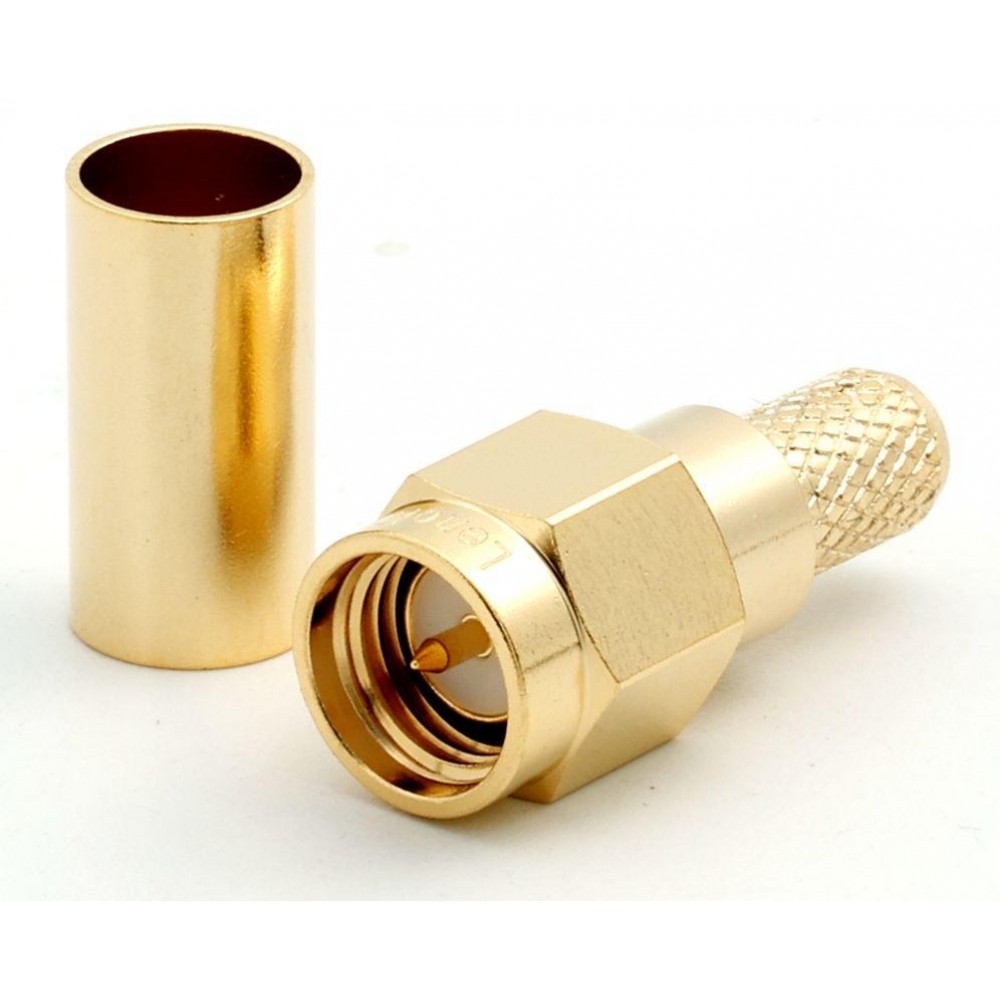

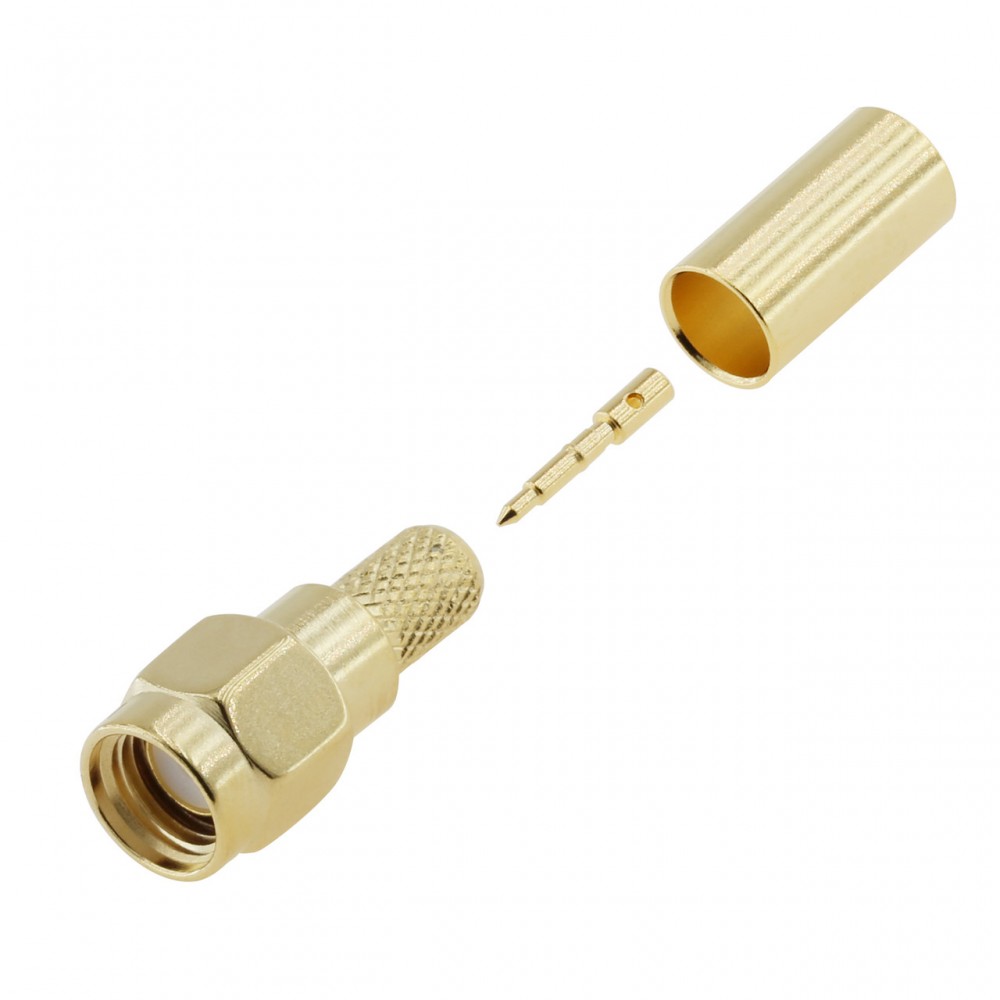

Разъем SMA (штекер) male предназначен для подключения кабелей типов RG-223, RG-142 и RG-400, обеспечивая надежное и качественное электрическое соединение с низкими потерями. Этот коннектор отличается высокой точностью изготовления и применением материалов, гарантирующих стабильную работу в широком диапазоне частот.

Основные характеристики

• Совместимость с кабелями: RG-223, RG-142, RG-400
• Центральный проводник: фосфорная бронза с золотистым покрытием
• Диэлектрик: белый PTFE (фторопласт)
• Корпус коннектора: латунь с золотистым покрытием
• Оппрессовочная гильза: мягкая медь с золотистым покрытием
• Волновое сопротивление: 50 Ом
• Частотный диапазон: рекомендуется 0–3 ГГц
• Коэффициент стоячей волны (КСВ): ≤1.15 при 900 МГц, ≤1.2 при 1800 МГц, ≤1.3 при 3000 МГц
• Вносимые потери (IL): ≤0.05 дБ на частотах 900, 1800 и 3000 МГц
• Диэлектрик выдерживает напряжение: не менее 1000 В
• Размер гайки между гранями: 7.95 мм (затягивается ключом на 8 мм)
• Момент затяжки гайки: 0.9 Н*м

Разъем SMA (штекер) male для RG223/RG58 - преимущества

Коннектор выполнен из качественных материалов с золотистым покрытием, что обеспечивает надежный контакт и высокую устойчивость к коррозии. Центральный проводник может быть зафиксирован как опрессовкой с помощью шестигранника, так и пайкой, что способствует улучшению коэффициента стоячей волны. Выступ на центральном пине предотвращает его смещение внутри диэлектрика, обеспечивая стабильность сигнала. Оптимальная длина сплошной накатки на хвостовике облегчает закрепление кабеля и повышает надежность соединения. Для точного затягивания гайки рекомендуется использовать динамометрический ключ, что помогает избежать перетягивания или недостаточного усилия и сохраняет электрические характеристики коннектора.

Применение

Данный разъем применяется в радиочастотных системах, где требуется подключение кабелей RG-223, RG-142 или RG-400. Он широко используется в телекоммуникационном оборудовании, радиоаппаратуре, измерительных приборах и других устройствах, функционирующих в диапазоне частот до 3 ГГц. Коннектор подходит как для монтажа методом опрессовки, так и для пайки, что обеспечивает универсальность эксплуатации в различных условиях.

Разъем SMA (штекер) male для RG223/RG58 представляет собой надежное и качественное решение для создания долговечных и стабильных радиочастотных соединений.
