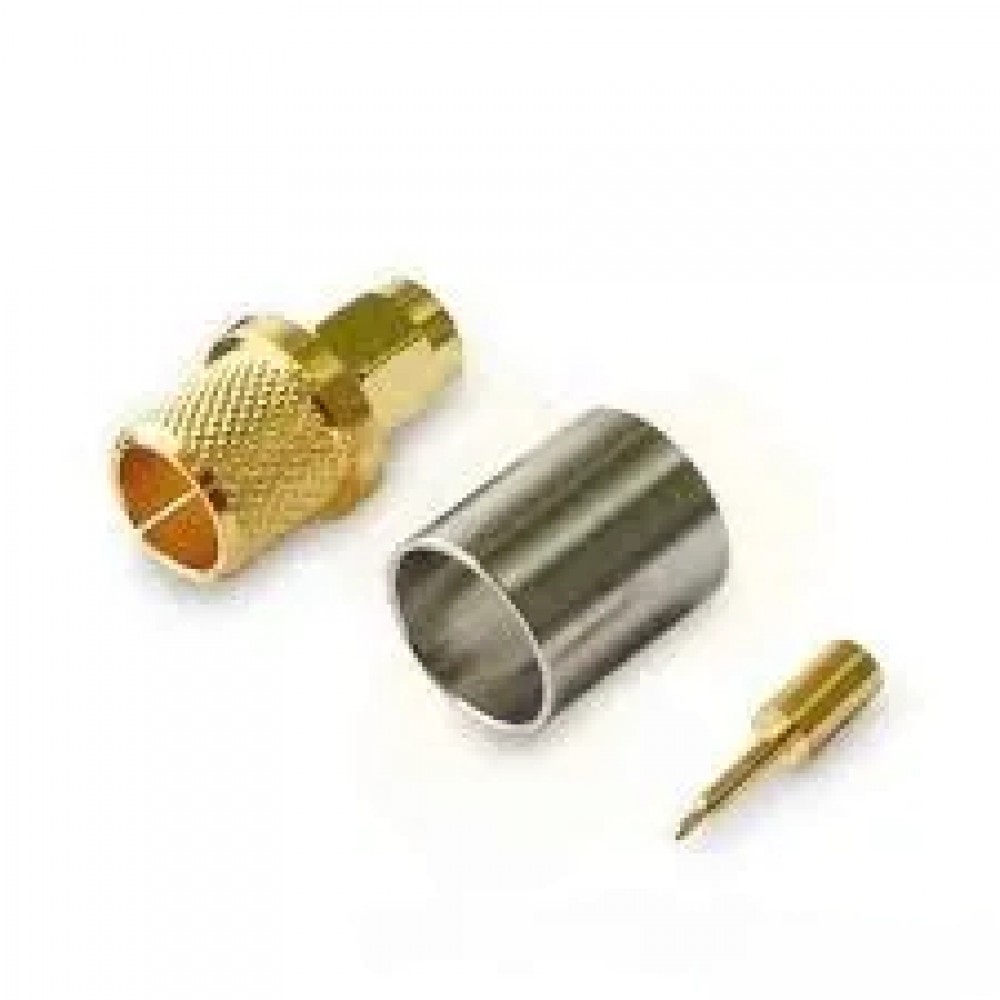

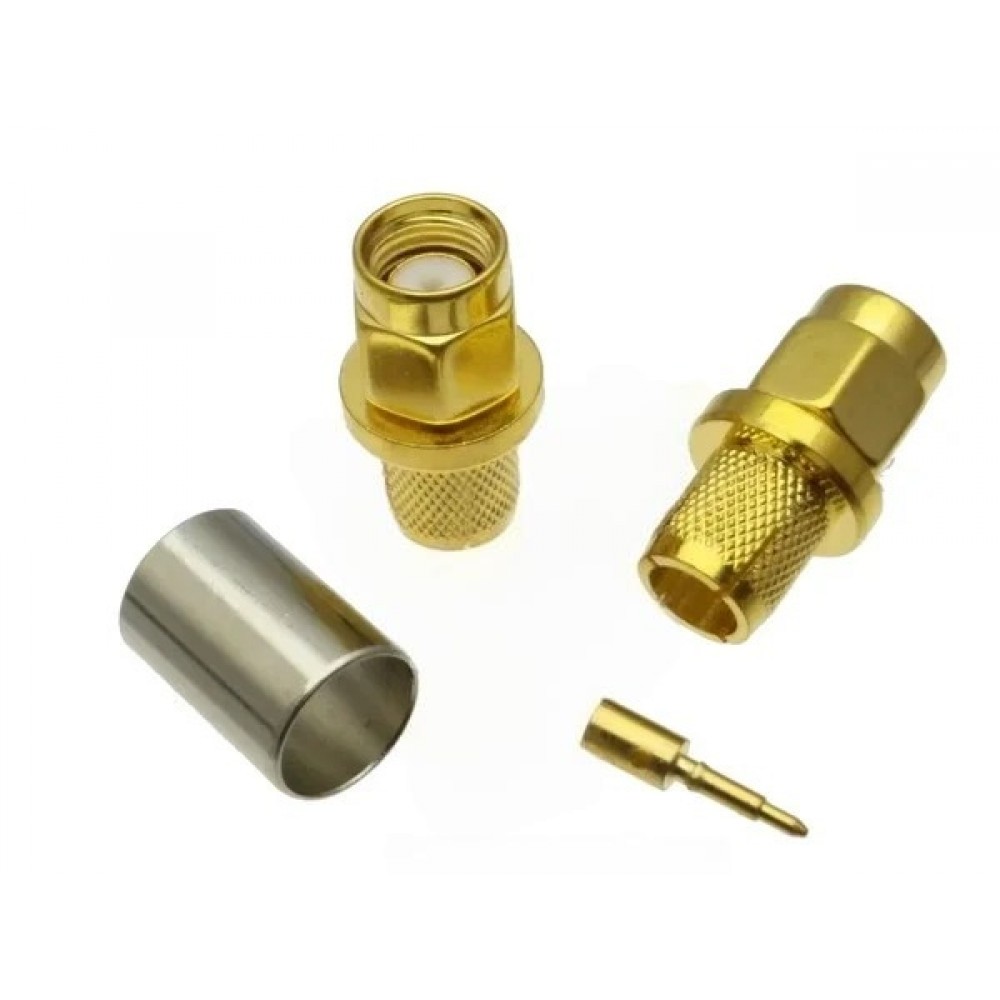

Разъем SMA-male для кабеля 5D-FB

Купить Разъем SMA-male для кабеля 5D-FB

Разъем SMA-male для кабеля 5D-FB представляет собой высокочастотный коаксиальный соединитель, разработанный для обеспечения надёжного подключения 50-омных кабелей данного типа. Его компактные размеры и широкий диапазон рабочих частот делают этот разъем идеальным решением для профессионального радиочастотного оборудования, включая портативные радиоустройства и навигационные системы таких стандартов, как GPS и ГЛОНАСС. Благодаря высокой точности изготовления и стандартным характеристикам, данный разъем обеспечивает стабильную передачу сигнала даже в условиях повышенных нагрузок.

Ключевые характеристики

• Центральный контакт выполнен в виде штиря, который обеспечивает эффективную и качественную передачу радиочастотного сигнала.
• Прямое соединение облегчает процесс монтажа и подключение к оборудованию без дополнительных адаптеров.
• Фиксация экрана осуществляется методом обжима, что гарантирует надежный контакт с оплеткой кабеля и минимальные потери.
• Центральный контакт припаян, что повышает долговечность и надежность соединения.
• Рабочий частотный диапазон охватывает диапазон от 0 до 18 ГГц, что позволяет использовать разъем в самых различных радиочастотных системах.
• Специально подходит для использования с кабелем 5D-FB, обеспечивая плотное и точное соответствие электрическим параметрам.
• Волновое сопротивление составляет 50 Ом, что полностью соответствует международным стандартам профессиональной связи.
• Габаритные размеры – внешний диаметр 6,4 мм, резьба 1/4"-36 и диаметр гайки 9,2 мм – соответствуют военным стандартам MIL-STD-348, что гарантирует совместимость с большинством аналогичных устройств.

Применение

Разъем SMA-male для кабеля 5D-FB широко используется в радиочастотных системах различного назначения. Он востребован при подключении антенн в навигационных устройствах GPS и ГЛОНАСС, а также в радиостанциях, системах мониторинга, телекоммуникационном оборудовании и лабораторных приборах. При выборе данного разъема важно убедиться в совместимости с кабелем типа 5D-FB для обеспечения оптимального качества передачи сигнала без искажений. Конструкция разъема с резьбовым соединением обеспечивает надежное крепление, что особенно важно при эксплуатации в условиях вибраций и механических воздействий. Универсальный размер и стандартизация позволяют легко интегрировать разъем в бытовое и промышленное оборудование.

Разъем SMA-male для кабеля 5D-FB – преимущества

Главным достоинством данного разъема является высокая надежность и стабильность передаваемого сигнала, что критично для точной работы навигационных систем и радиосвязи. Резьбовое соединение предотвращает непроизвольное отсоединение, обеспечивая сохранность контакта даже при вибрационных и механических нагрузках. Компактные размеры и малый вес способствуют удобству монтажа и эксплуатации в портативных устройствах. Пайка центрального контакта обеспечивает длительный срок службы и минимальные потери сигнала. Совокупность характеристик и точное соответствие кабелю 5D-FB позволяет эксплуатировать разъем на частотах вплоть до 18 ГГц без ухудшения качества передачи.
