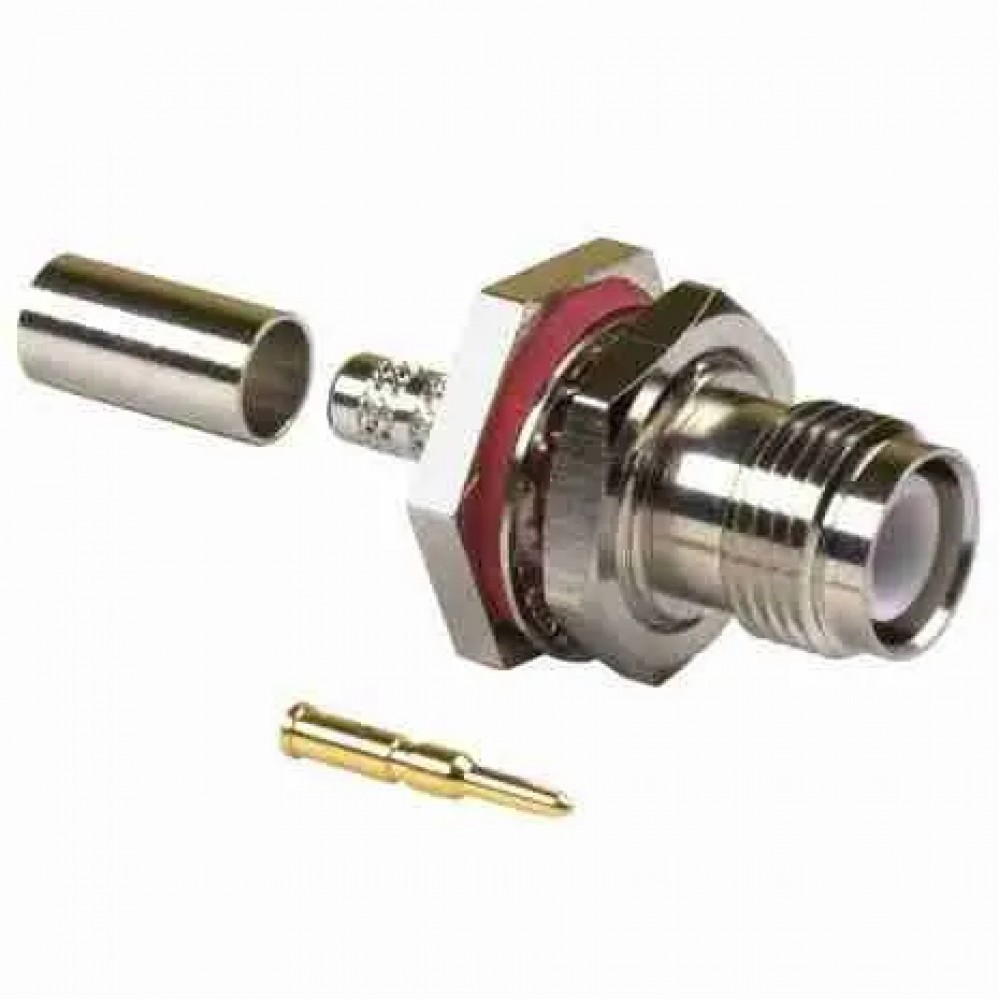

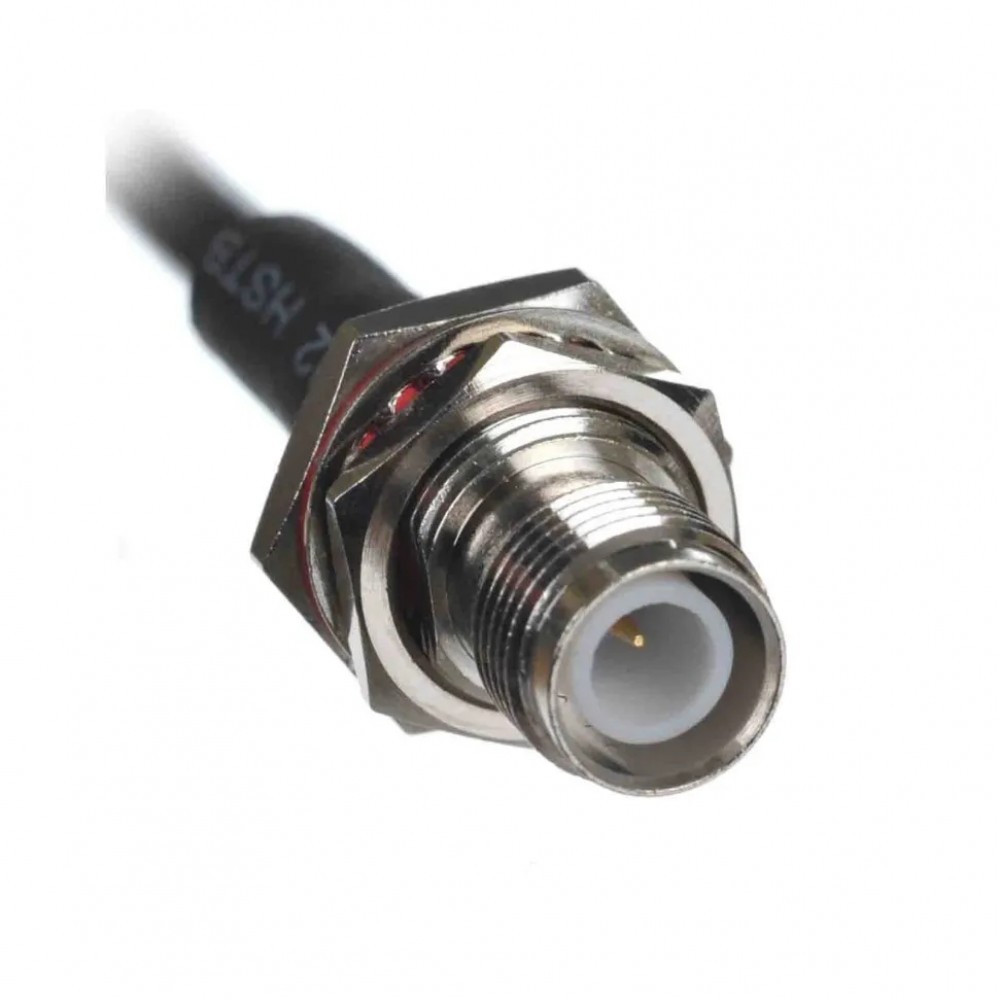

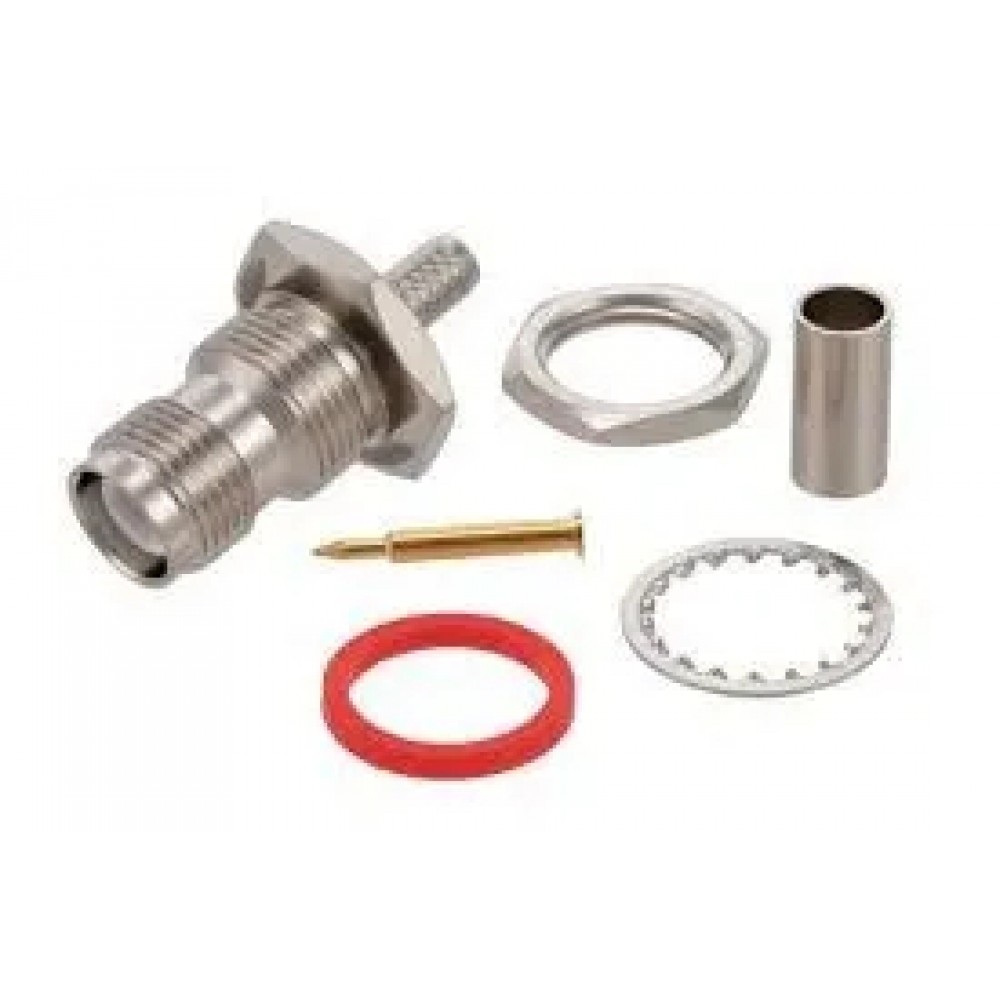

Разъем RP-TNC female на кабель RG58 (RG223)

Купить Разъем RP-TNC female на кабель RG58 (RG223)

Разъем RP-TNC female — это надёжный радиочастотный коннектор с обратной полярностью, предназначенный для подключения коаксиальных кабелей типа RG58, RG223 и аналогичных. Он разработан для обеспечения высококачественного и стабильного соединения в системах связи современного стандарта, включая GSM, 3G, 4G и 5G. Особенность данного разъема — обратная полярность, которая предотвращает неправильное подключение и расширяет совместимость с профессиональным оборудованием.

Ключевые характеристики

• Тип разъема: RP-TNC female с обратной полярностью, кабельный коннектор
• Метод крепления центрального контакта: пайка или обжим
• Монтаж осуществляется на внешнюю оболочку и оплетку кабеля с помощью обжимного инструмента (кримпера)
• Конструкция: прямой тип соединения
• Совместимость с кабелями: RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и подобными с внешним диаметром до 5.5 мм и центральным проводником до 1.2 мм
• Корпус выполнен из латуни с никелевым покрытием для защиты от коррозии и износа
• Центральный контакт покрыт золотом для улучшения проводимости и долговечности
• Диэлектрик из устойчивого делрина обеспечивает надёжную электроизоляцию
• Импеданс разъема — 50 Ом, что оптимально для радиочастотных систем
• Рабочий частотный диапазон охватывает 0–8 ГГц
• Коэффициент стоячей волны (КСВ) не превышает 1.3 в заданном диапазоне частот
• Температурный режим эксплуатации: от -40°С до +80°С

Применение

Данный разъем широко применяется в телекоммуникационной сфере для создания кабельных линий и антенн в системах сотовой связи (GSM, 3G, 4G, 5G), а также в беспроводных коммуникационных устройствах и радиолюбительской аппаратуре. Благодаря лёгкому и надёжному монтажу он часто используется при сборке кабельных жгутов для дронов и другого оборудования, где важны компактность и высокая устойчивость соединения. При выборе следует учитывать параметры кабеля — внешний диаметр и размеры центрального проводника — а также использовать рекомендованные инструменты для обжима, чтобы обеспечить качественное и надёжное подключение. Широкий температурный диапазон позволяет применять этот коннектор в различных условиях, включая бытовые и промышленные среды с умеренными климатическими требованиями.

Разъем RP-TNC female на кабель RG58 (RG223) – преимущества

Разъем RP-TNC female гарантирует надежное и долговечное соединение даже при воздействии температурных перепадов и механических нагрузок. Обратная полярность исключает ошибки подключения и обеспечивает совместимость с большим числом устройств. Использование качественных материалов – латуни с никелевым покрытием для корпуса и золотого напыления на центральном контакте – значительно снижает потери сигнала и препятствует коррозии. Это позволяет поддерживать стабильность передачи данных и высокую эффективность на частотах до 8 ГГц. Возможность монтажа как путем пайки, так и обжима делает установку гибкой и удобной, облегчая сборку сложных кабельных конструкций и ускоряя техническое обслуживание. Все это делает данный разъем оптимальным решением для профессиональных и бытовых задач в области радиосвязи.
