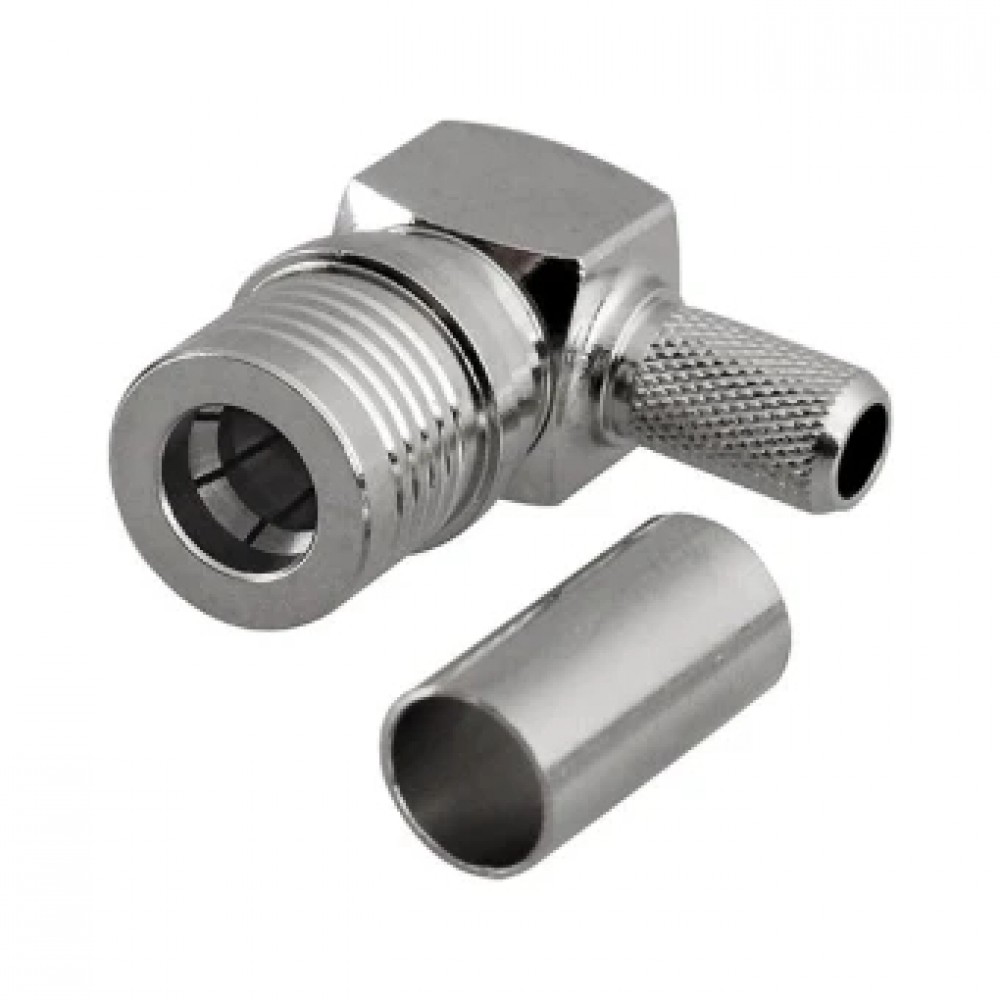

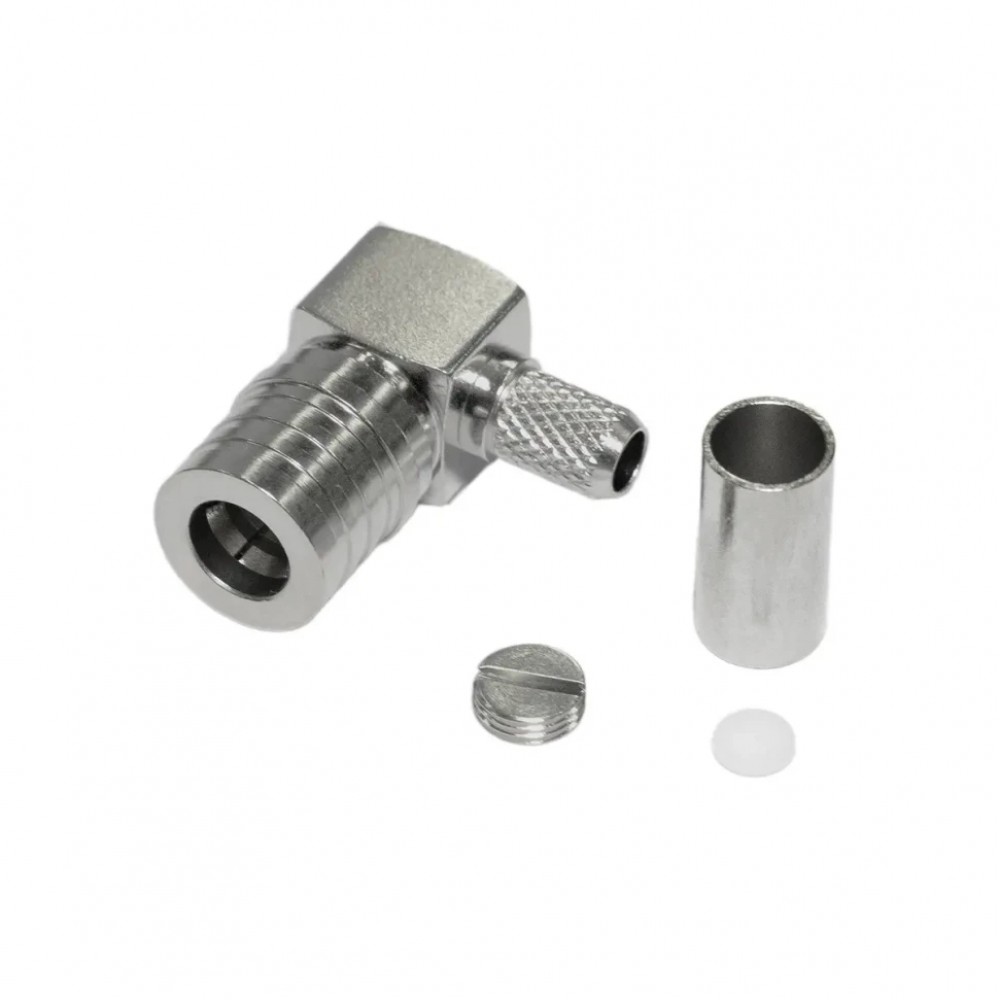

Разъем QMA-male угловой для кабеля RG-58

Купить Разъем QMA-male угловой для кабеля RG-58

Угловой разъем QMA-male для кабеля RG-58 представляет собой профессиональное радиочастотное соединительное устройство, созданное для надежного и быстрого монтажа в телекоммуникационных и радиочастотных системах. Этот компактный коннектор с инновационным механизмом фиксации Snap-lock идеально подходит для тех, кто ценит скорость установки и устойчивую работу соединений в частотном диапазоне до 18 ГГц. Особенность конструкции – угловое исполнение, позволяющее легко организовать кабельные линии даже в ограниченных пространствах.

Ключевые характеристики

• Тип разъёма: кабельный QMA, угловой с центральным контактом male (штекер), рассчитанный на монтаж методом пайки.
• Совместим с кабелями RG58, RG142, RG223, LMR195, LMR200, SYV50-3 и другими аналогами с внешним диаметром до 5,5 мм и центральной жилой до 1,2 мм.
• Импеданс составляет 50 Ом, что соответствует оптимальным параметрам для радиочастотных систем.
• Поддерживает рабочий частотный диапазон до 18 ГГц при низком коэффициенте стоячей волны – не выше 1,3 в диапазоне от 0 до 6 ГГц.
• Корпус выполнен из латуни с никелевым покрытием, обеспечивающим защиту от коррозии и механических повреждений.
• Центральный контакт покрыт золотом для улучшенной электропроводности и надежности соединения.
• Диэлектрик изготовлен из материала Делрин, обеспечивающего стабильность электрических характеристик и долговечность.
• Монтаж экрана кабеля происходит методом обжима с помощью специальных кримпер-инструментов.
• Диапазон рабочих температур составляет от -40°С до +80°С, что позволяет использовать разъем в различных климатических условиях.
• Соответствие стандарту QLF с опцией водонепроницаемой модификации по степени защиты IP68 для работы во влажных и экстремальных условиях.

Применение

Данный угловой разъем QMA-male широко применяется при сборке радиочастотных кабельных линий и телекоммуникационного оборудования, обеспечивая стабильную передачу сигналов в диапазоне до 18 ГГц. Особенно востребован в системах связи, где важна компактность и удобство установки в ограниченных пространствах, а также при монтаже на мобильных объектах. Для достижения максимальной надежности и долговечности эксплуатации рекомендуется использовать специальные инструменты при обжиме кабеля и придерживаться температуры эксплуатации от -40°С до +80°С. Высокая совместимость с разными типами кабелей позволяет эффективно применять разъем в разнообразных профессиональных задачах.

Разъем QMA-male угловой для кабеля RG-58 – преимущества

Главное преимущество данного разъема – инновационный механизм Snap-lock, который гарантирует быструю, удобную и надежную фиксацию без использования динамометрического ключа. Это значительно ускоряет процесс монтажа и снижает риск повреждений при повторных подключениях. Угловая конструкция оптимальна для прокладки кабелей в сложных и ограниченных условиях, обеспечивая аккуратность и практичность установки. Высокочастотные параметры с низким коэффициентом отражения минимизируют потери сигнала, что критично для качественной связи и передачи данных. Используемые материалы и защитные покрытия обеспечивают долгий срок службы изделия даже при воздействии влажности, перепадах температуры и механических нагрузках, что делает разъем надежным выбором для профессионального оборудования.
