Разъем N(штекер) male для RG223, RG58

Разъем N(штекер) male для RG223, RG58 купить

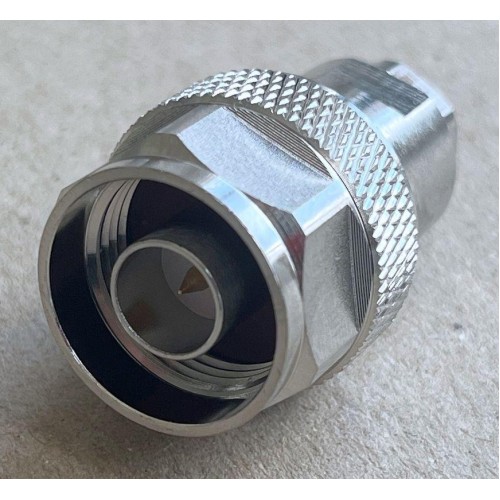

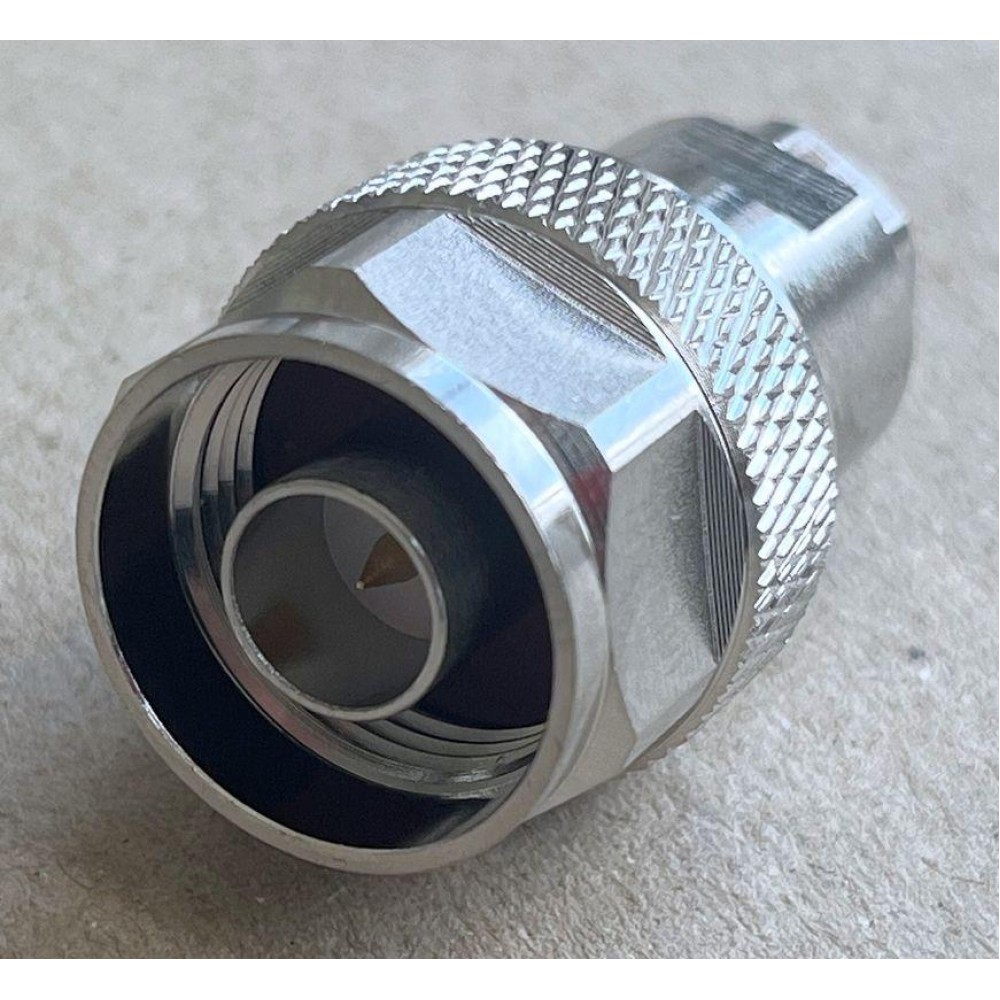

Разъем N(штекер) male предназначен для создания надежного соединения с коаксиальными кабелями типов RG-223, RG58 и совместимыми вариантами. Коннектор выполнен из качественных материалов, что обеспечивает стабильность электрических параметров и долговременную эксплуатацию. Его конструкция рассчитана на точную передачу сигнала и надежный монтаж в различных радиочастотных системах.

Основные характеристики

• Совместимость с кабелями: RG-223, RG58, RG-142, RG-400
• Центральный проводник: латунь с золотосодержащим покрытием
• Диэлектрик: белый PTFE (фторопласт)
• Корпус коннектора: латунь с никелесодержащим покрытием
• Электрическое сопротивление: 50 Ом
• Частотный диапазон: 0–3 ГГц (рекомендовано, соответствует типу кабеля RG223)

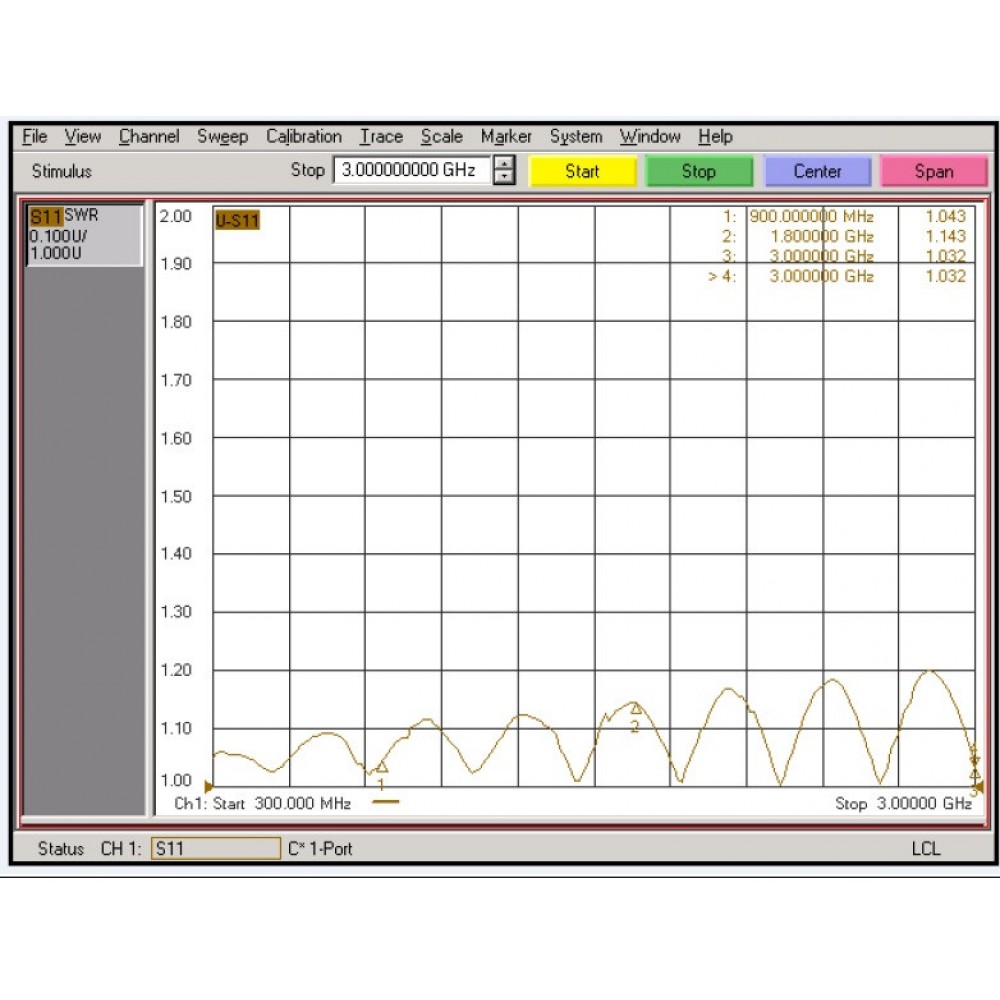

• Коэффициент стоячей волны (КСВ): ≤1.15 при 900 МГц, ≤1.20 при 1800 МГц, ≤1.25 при 3000 МГц
• Внесённые потери (IL): не более 0.05 дБ на частотах 900 МГц, 1800 МГц и 3000 МГц
• Диэлектрик выдерживает напряжение: минимум 1000 В

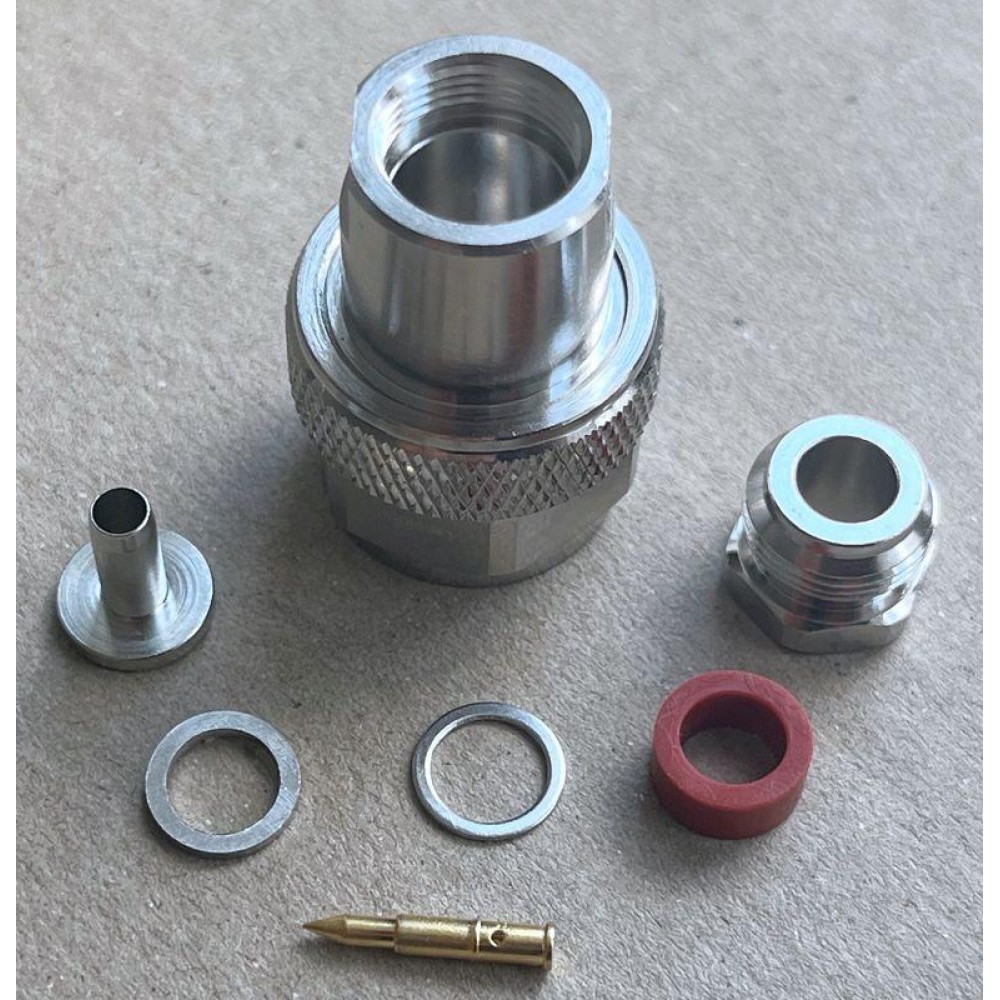

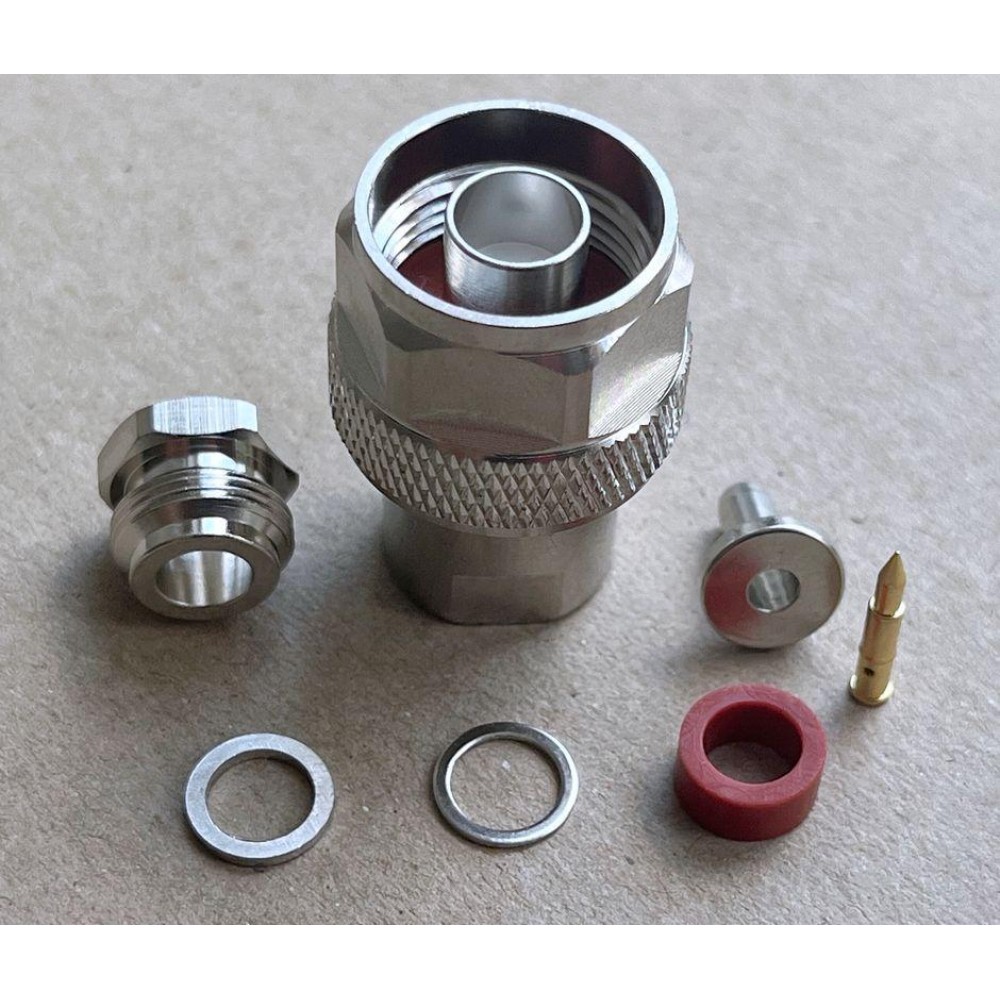

• Монтаж: пайка центрального проводника и резьбовое прижимание внешнего

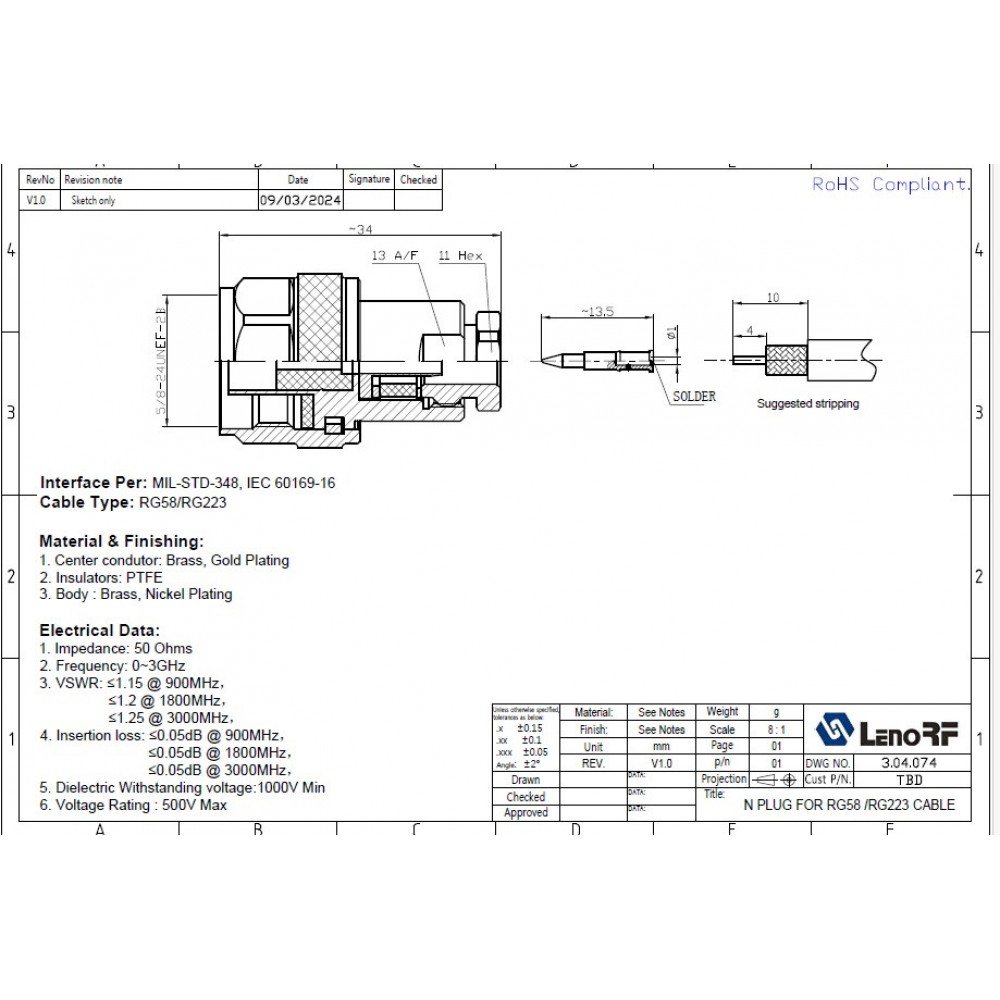

• Размеры для зачистки кабеля: указаны в спецификации, доступной в галерее фото

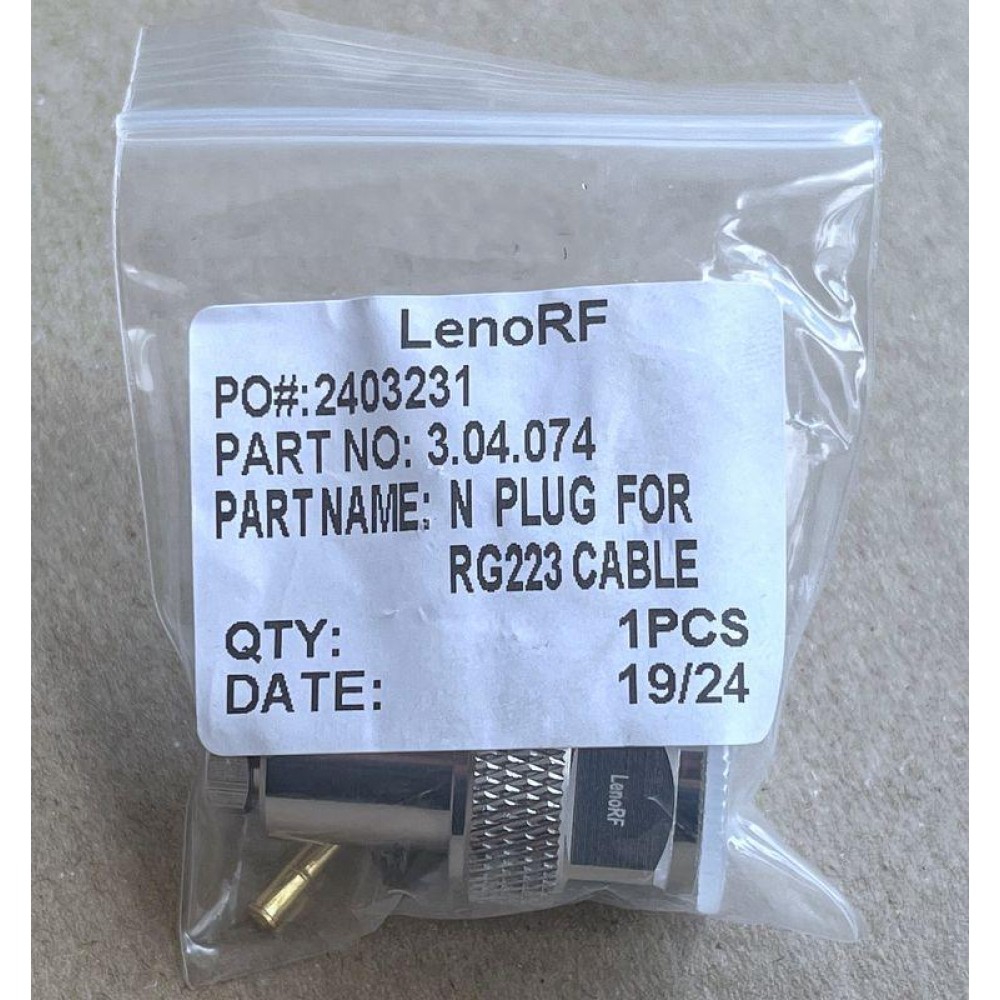

• Упаковка: индивидуальный пластиковый пакет

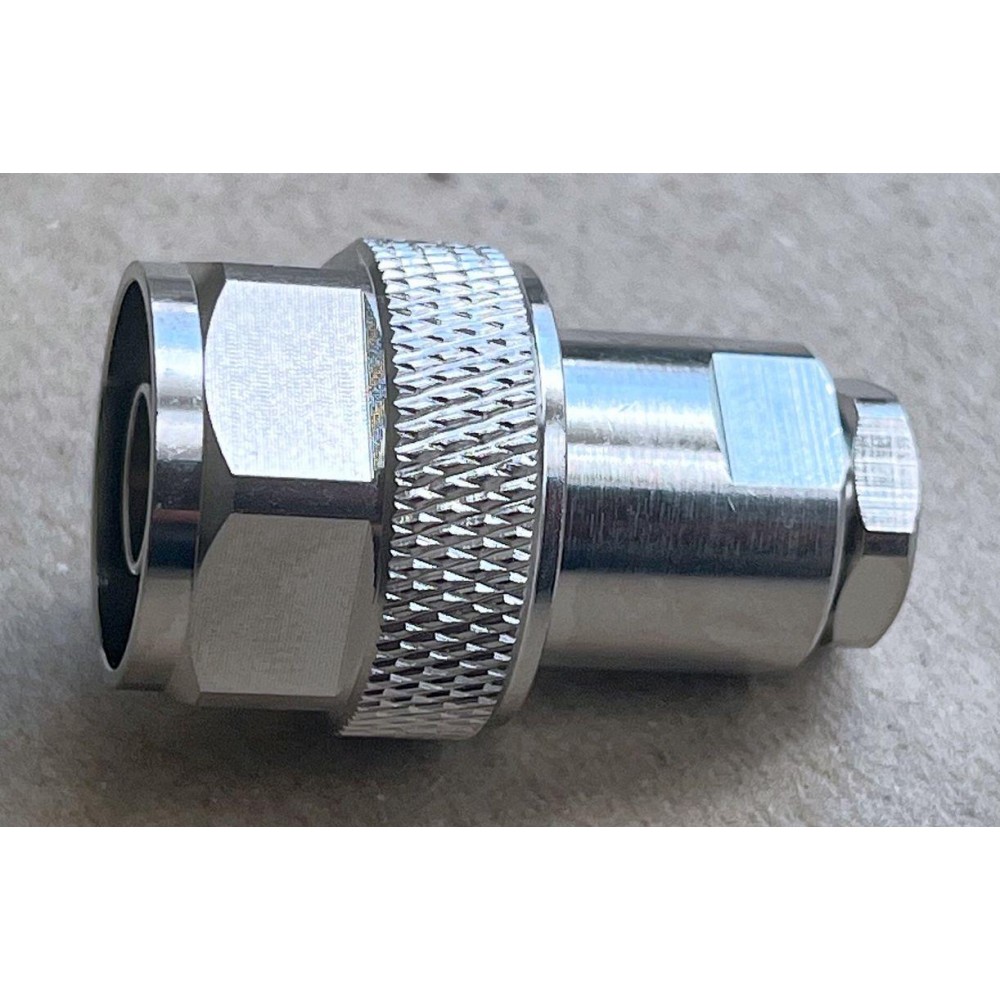

• Гайка: с накаткой для предварительного закручивания вручную и шестигранной фрезеровкой для затяжки ключом размером 18

Разъем N(штекер) male для RG223, RG58 - преимущества

Данный разъем выполнен из высококачественных материалов, что гарантирует надежность и продолжительный срок службы. Центральный проводник с золотосодержащим покрытием обеспечивает отличную проводимость и минимальные потери сигнала. Использование белого PTFE в качестве диэлектрика обеспечивает стабильные электрические характеристики даже при высоких частотах. Коннектор имеет компактный дизайн и удобную конструкцию гайки, что упрощает монтаж как вручную, так и с применением гаечного ключа. Соответствие частотным параметрам до 3 ГГц делает этот разъем универсальным решением для широкого спектра радиочастотных задач.

Применение

Разъем N(штекер) male широко применяется для подключения коаксиальных кабелей в системах связи, телекоммуникационном оборудовании, радиолюбительских установках и измерительных приборах. Он подходит для ситуаций, где необходима надежная передача сигнала с минимальными потерями в диапазоне частот до 3 ГГц. Коннектор совместим с кабелями RG-223, RG58 и другими аналогичными типами, что делает его универсальным выбором для различных технических задач.

Приобретая этот разъем, вы обеспечиваете стабильную и качественную работу вашего радиочастотного оборудования.
