Разъем N(штекер) male для RG223, RG58

Разъем N(штекер) male для RG223, RG58 купить

Разъем N(штекер) male предназначен для надежного и качественного подключения кабелей типа RG223, RG58 и совместимых с ними моделей. Он обеспечивает стабильную передачу радиочастотного сигнала, что делает этот компонент незаменимым при организации профессиональных и любительских систем связи.

Основные характеристики

• Совместимые кабели: RG-223, RG-142, RG-400, RG58, KSR195
• Центральный проводник: фосфорная бронза с золотым покрытием
• Диэлектрик: PTFE (фторопласт), белого цвета
• Корпус разъёма: латунь с никелевым покрытием
• Опрессовочная гильза: мягкая медь с никелевым покрытием
• Волновое сопротивление: 50 Ом
• Частотный диапазон: рекомендуемый от 0 до 3 ГГц

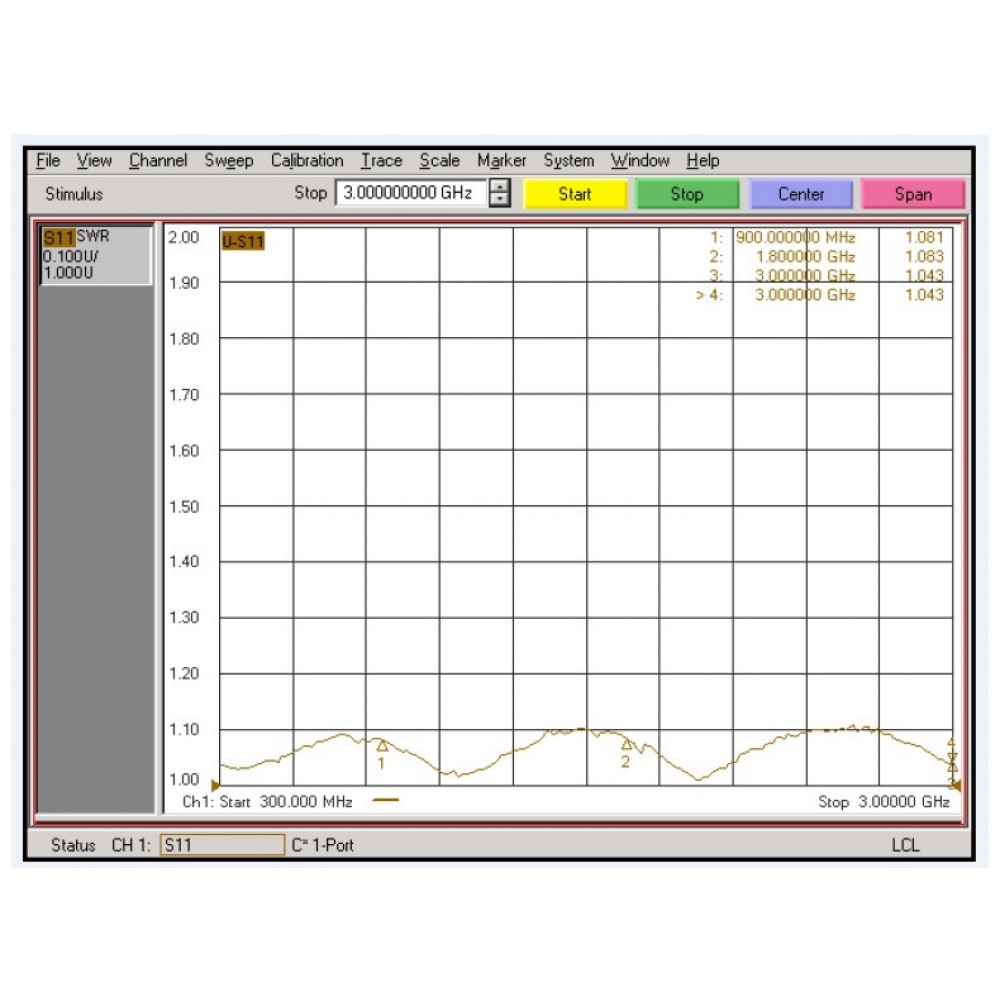

• Коэффициент стоячей волны (КСВ): до 1.15 при 900 МГц, до 1.50 при 6 ГГц
• Вносимые потери (IL): не более 0.05 дБ при частотах до 3 ГГц
• Выдерживаемое напряжение диэлектрику: минимум 1000 В
• Монтаж: опрессовка или пайка центральной жилы, опрессовка внешнего проводника
• Размер ключа для затягивания гайки: 18 мм

Разъем N(штекер) male для RG223, RG58 - преимущества

Коннектор выполнен из высококачественных материалов, что обеспечивает долгий срок службы и надежность соединения. Центральный проводник из фосфорной бронзы с покрытием, содержащим золото, гарантирует отличную проводимость и снижение потерь сигнала. Белый диэлектрик из фторопласта устойчив к высоким напряжениям, что повышает безопасность эксплуатации. Латунный корпус с никелевым покрытием защищает от коррозии и механических повреждений. Возможность пайки центральной жилы позволяет добиться лучшего коэффициента стоячей волны по сравнению с опрессовкой, улучшая качество передачи сигнала. Конструкция разъёма обеспечивает удобный и надежный монтаж, а накатка на гайке облегчает предварительное ручное затягивание перед использованием ключа.

Применение

Разъем N(штекер) male широко применяется в радиосвязи, телекоммуникациях, измерительном оборудовании и других системах, где используются кабели RG223 или RG58. Он подходит для подключения антенн, радиопередатчиков, приёмников и другой аппаратуры, работающей в диапазоне частот до 3 ГГц. Также устройство допускает эксплуатацию на более высоких частотах при соблюдении специализированных требований. Надежность и стабильность сигнала делают этот разъем оптимальным выбором для профессиональных монтажных работ и ремонта кабельных линий.

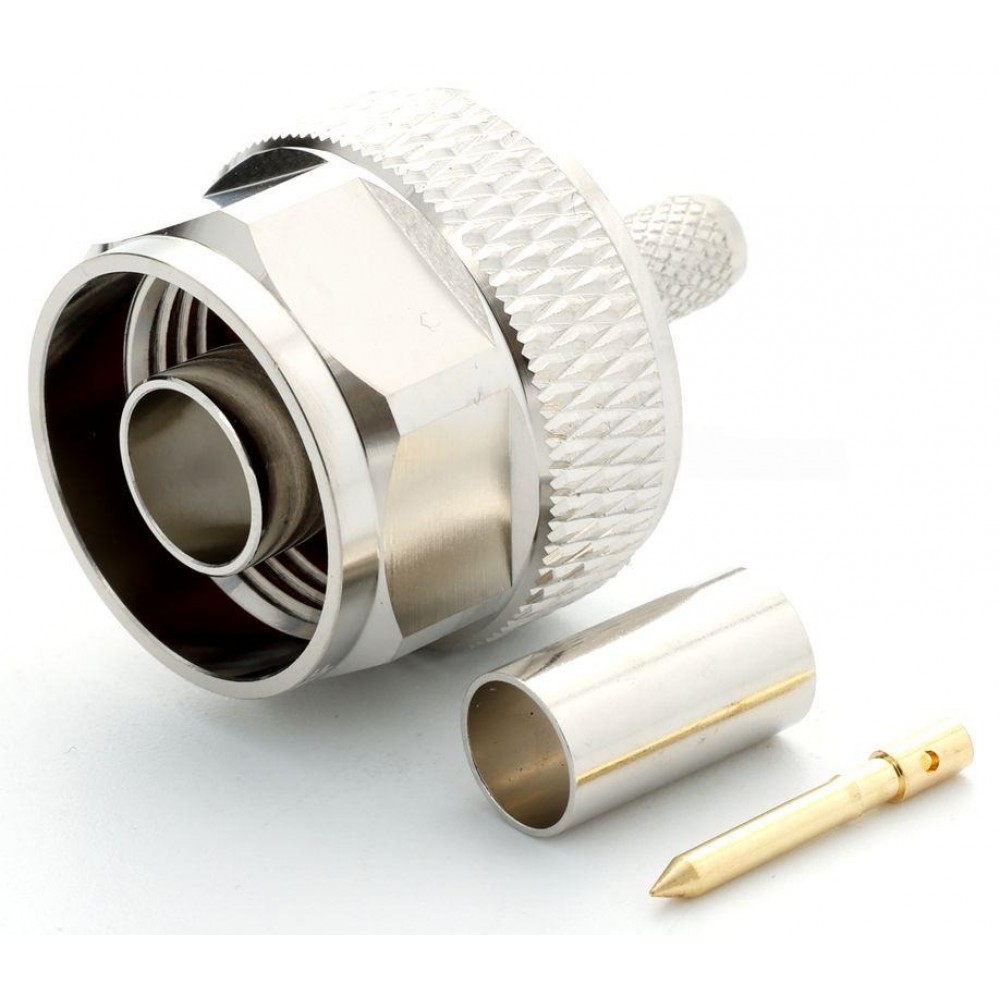

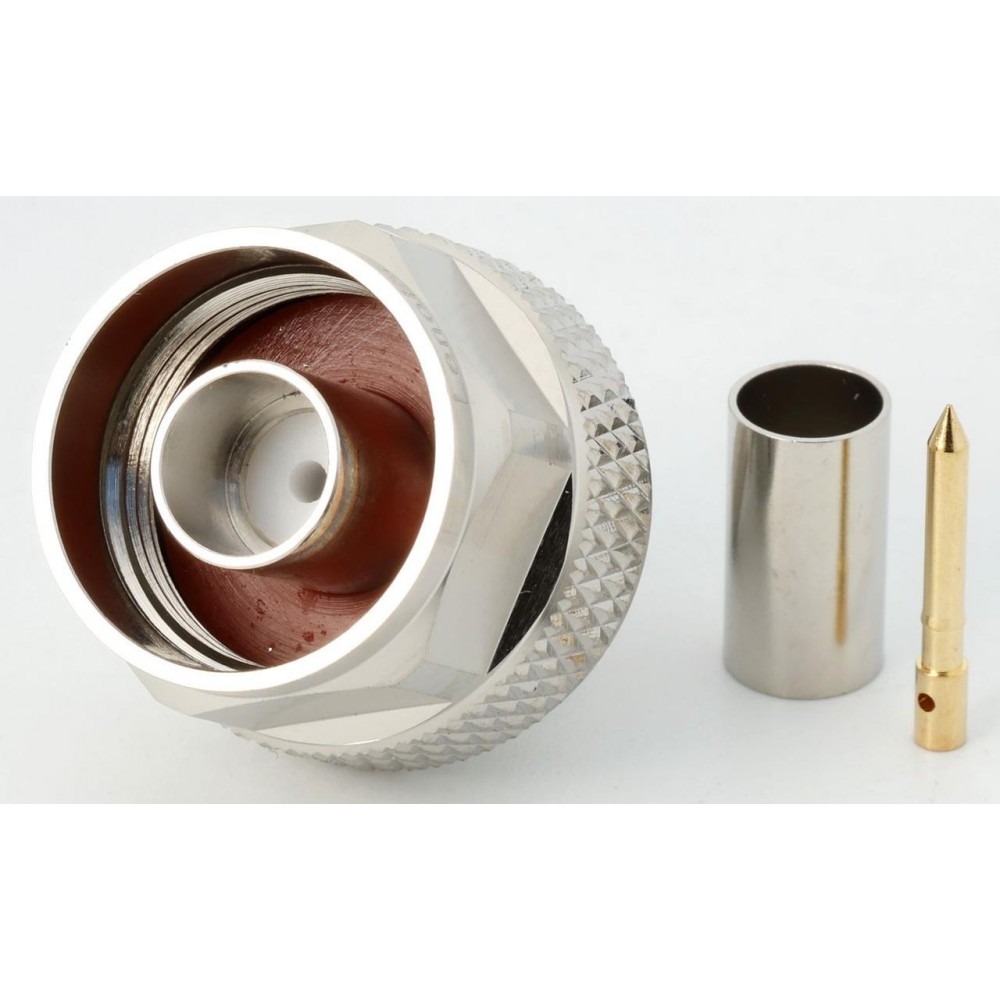

Каждый разъем упакован в индивидуальный пластиковый пакет и состоит из трех частей: корпуса, центрального пина и опрессовочной гильзы, что обеспечивает удобство хранения и транспортировки. Благодаря своим техническим параметрам и качественной сборке этот разъем станет надежным компонентом вашей радиочастотной системы.
