Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки

Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки купить

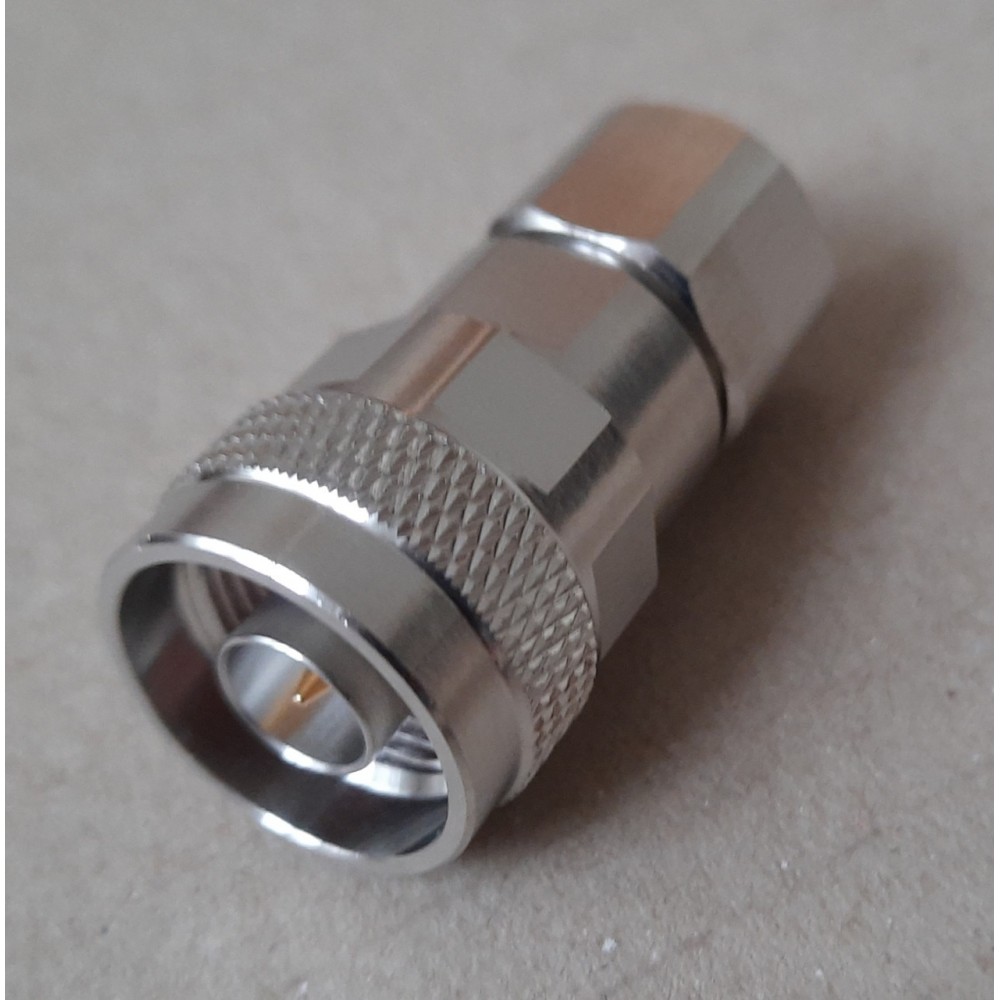

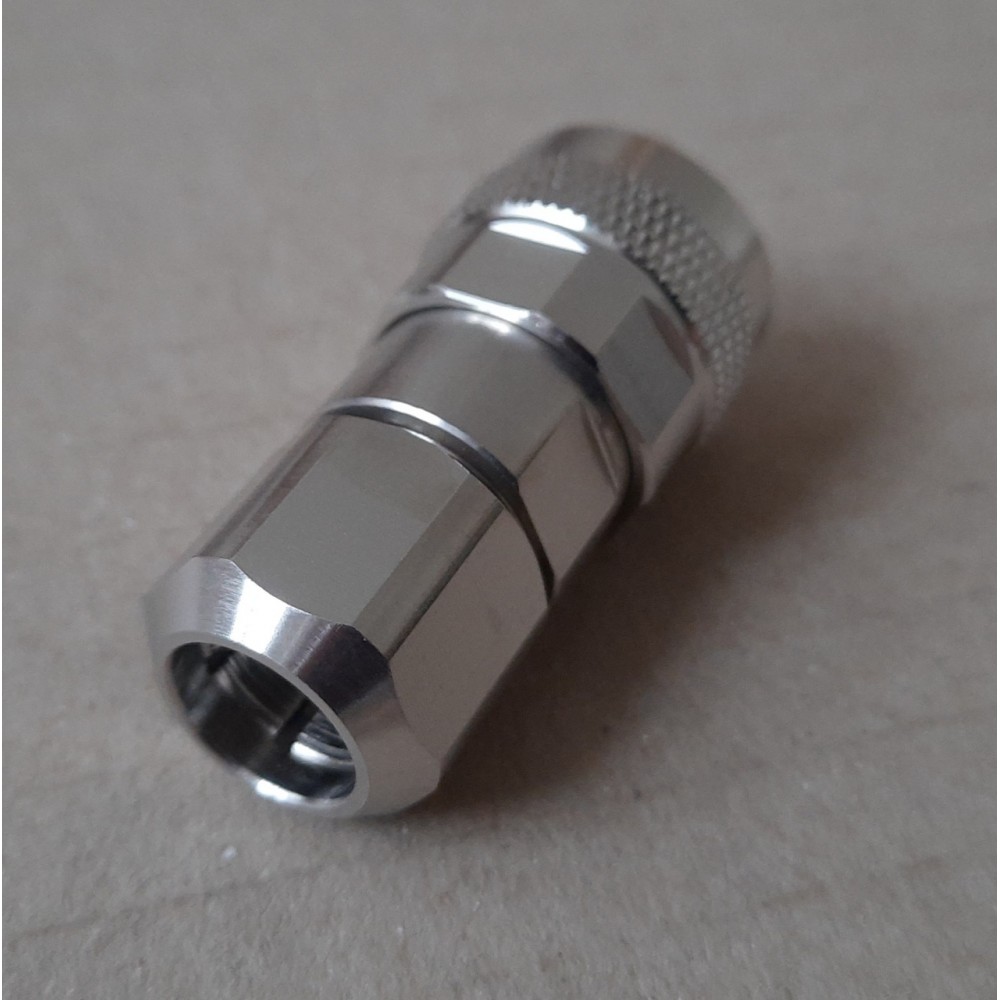

Разъем N (штекер) male предназначен для коаксиальных кабелей таких типов, как KSR400, LMR400, RG8 и других аналогичных. Этот коннектор оснащен беспаечным монтажом, что обеспечивает быстрое и удобное подключение без использования пайки или обжима. Он разработан для кабелей с цельной центральной жилой и гарантирует надежный контакт благодаря продуманной конструкции. Такой разъем отлично подходит для случаев, где важны качество сигнала и простота установки.

Основные характеристики

• Тип кабеля: KSR400, KSR400L, KSR400UF, RG8, TZC 500 32, LMR400, MRC400, WBC400, SLL-400, HCAFBY-50-7, RG8 CCA, RTK-400
• Монтаж: без пайки и обжима центральной жилы
• Материалы: центральный контакт выполнен из латуни с позолотой, корпус и внешний контакт изготовлены из никелированной латуни, изолятор — PTFE (тефлон), уплотнитель — силикон, гайка — латунь с никелированием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 6 ГГц
• Коэффициент стоячей волны (КСВ): не более 1.15 на частотах от 300 до 2200 МГц, не более 1.20 на диапазоне 2200–2700 МГц
• Потери вставления (IL): не превышают 0.15 дБ в диапазоне 300–2200 МГц и 0.20 дБ в диапазоне 2200–2700 МГц
• Сопротивление изоляции: не менее 5000 MΩ
• Сопротивление центрального контакта: не более 1.00 mΩ
• Сопротивление внешнего контакта: не превышает 0.25 mΩ
• Испытательное напряжение диэлектрика: 2000 В переменного тока
• Механическая износостойкость: выдерживает не менее 500 циклов монтажа
• Тестирование: проверен на ударные и вибрационные нагрузки, устойчив к солевому туману, работает в температурном диапазоне от -45°C до +85°C
• Соответствие стандартам: RoHS

Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки - преимущества

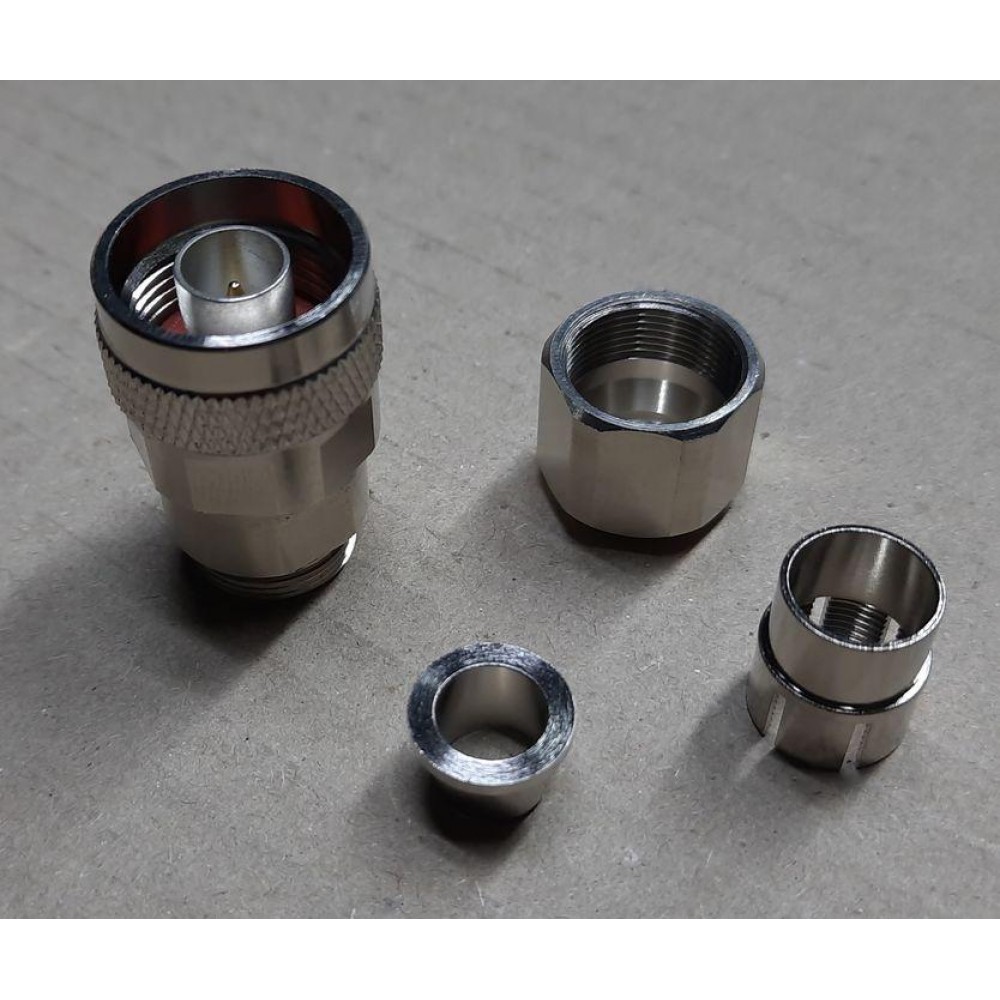

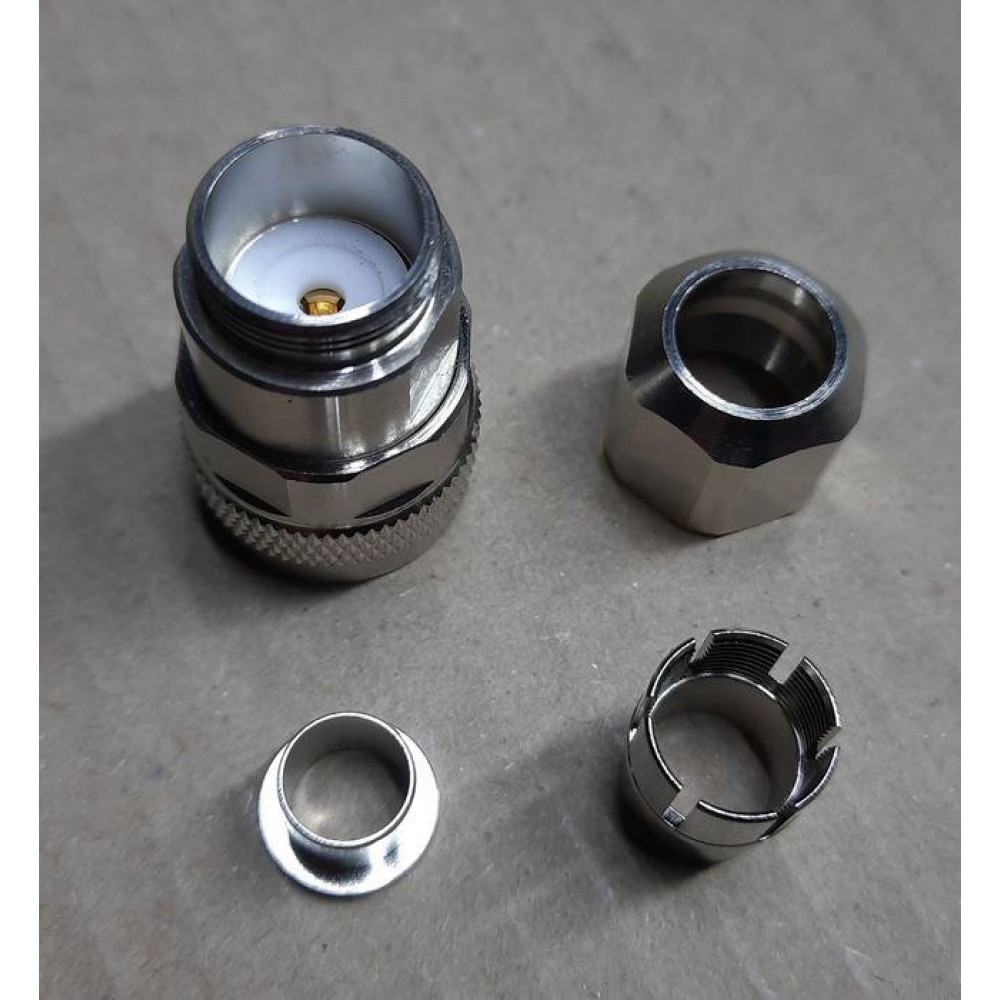

Этот разъем выделяется простотой установки, так как не требует пайки или обжима центральной жилы кабеля. Центральный контакт уже закреплен в корпусе, а контакт с кабелем обеспечивается подпружиненными ламелями, что гарантирует надежное соединение. Для монтажа достаточно вставить оголённую центральную жилу в разъем. Оплетка кабеля фиксируется прижимной гайкой, обеспечивая стабильность соединения даже при эксплуатации в сложных условиях. Оптимальные показатели КСВ достигаются при использовании кабелей с полиэтиленовой наружной изоляцией, так как жесткая оболочка способствует надежной фиксации. Кабели с изоляцией из ПВХ или полиуретана рекомендуется применять только при отсутствии изгибов в зоне подключения.

Применение

Разъем применяется для подключения коаксиальных кабелей в различных системах радиосвязи, телекоммуникациях, сетевом оборудовании и прочих устройствах, где требуется качественная передача сигнала на частотах до 6 ГГц. Благодаря высокой механической прочности и устойчивости к воздействию окружающей среды он подходит для использования в полевых условиях и при эксплуатации в различных климатических зонах. Надежность и долговечность конструкции обеспечивают стабильную работу при интенсивной эксплуатации.

Разъем N(штекер) male для KSR400, LMR400, RG8 без пайки представляет собой удобное и надежное решение для быстрого подключения коаксиального кабеля с гарантированным качеством сигнала и долговечностью в эксплуатации.
