Разъем N(штекер) male для KSR300 (5D-FB)

Разъем N(штекер) male для KSR300 (5D-FB) купить

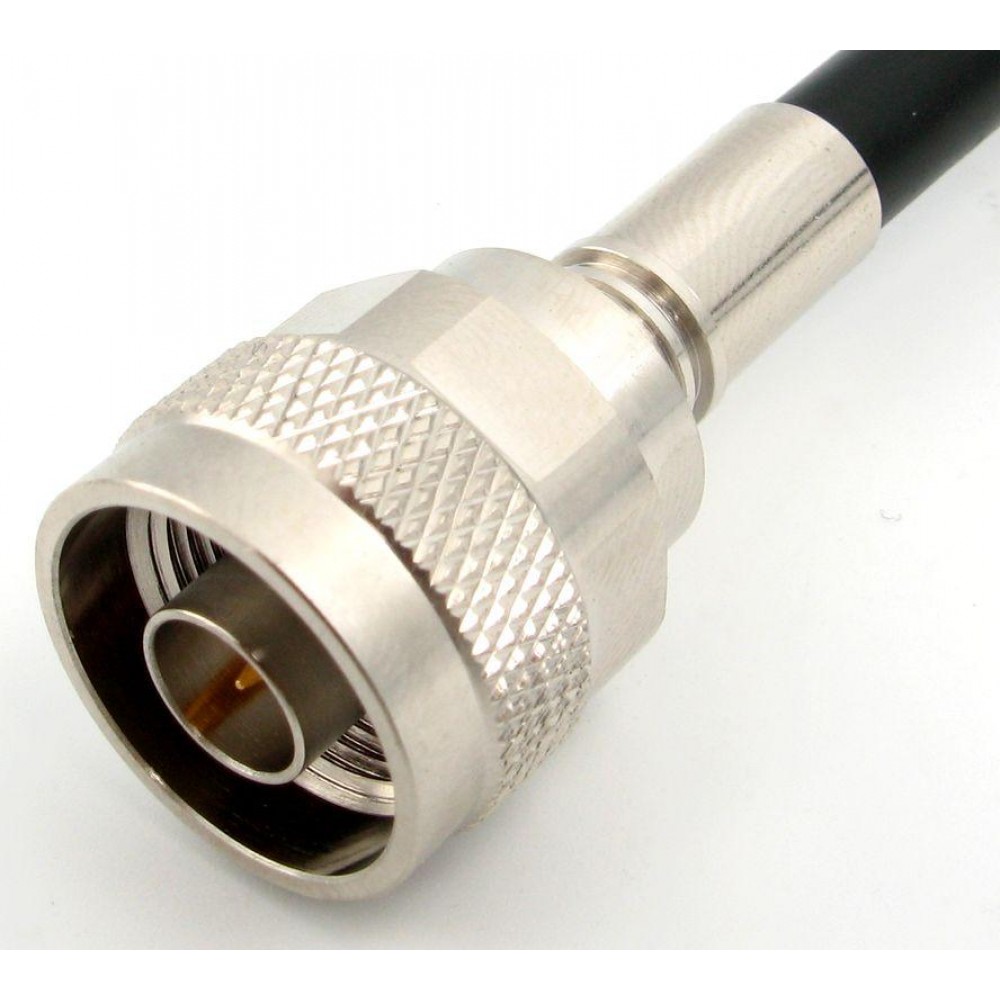

Разъем N (штекер) male предназначен для подключения коаксиального кабеля типа KSR300 (5D-FB). Он также совместим с кабелями LMR-300, SLL-300 и HCAFBY-50-5. Модель характеризуется прочной конструкцией и высокими электротехническими параметрами, что гарантирует надежную передачу сигнала в широком диапазоне частот.

Основные характеристики

• Материал центрального контакта: латунь с золотым покрытием
• Изолятор: белый PTFE
• Корпус: латунь с никелевым покрытием
• Волновое сопротивление: 50 Ом
• Частотный диапазон: от постоянного тока до 6 ГГц
• Коэффициент стоячей волны (КСВ): не выше 1.15 (RL - 23.127 дБ) в диапазоне DC-3000 МГц
• Потери вставки (IL): до 0.10 дБ при частоте DC-3000 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление центрального контакта: до 1.5 мОм
• Сопротивление внешнего контакта: до 0.2 мОм
• Температурный диапазон эксплуатации: от -40°С до +85°С
• Вес: 30 грамм

Разъем N(штекер) male для KSR300 (5D-FB) - преимущества

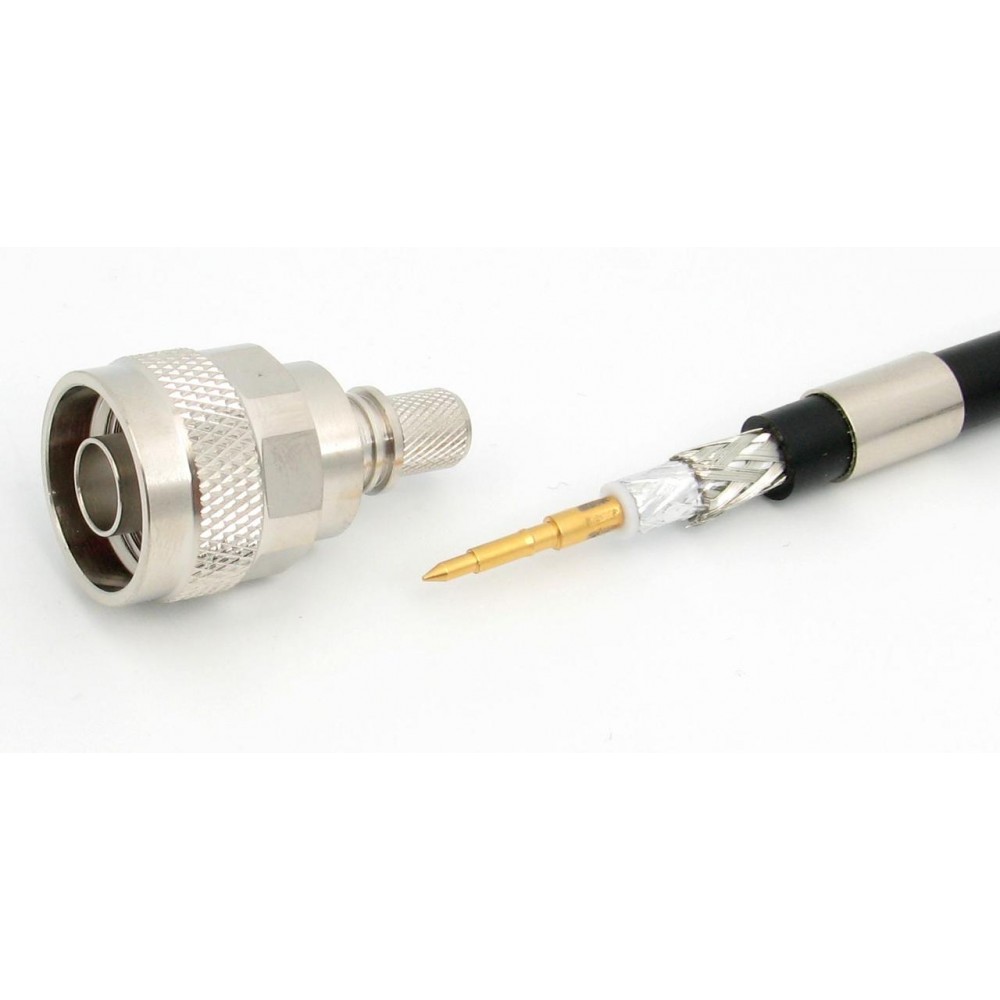

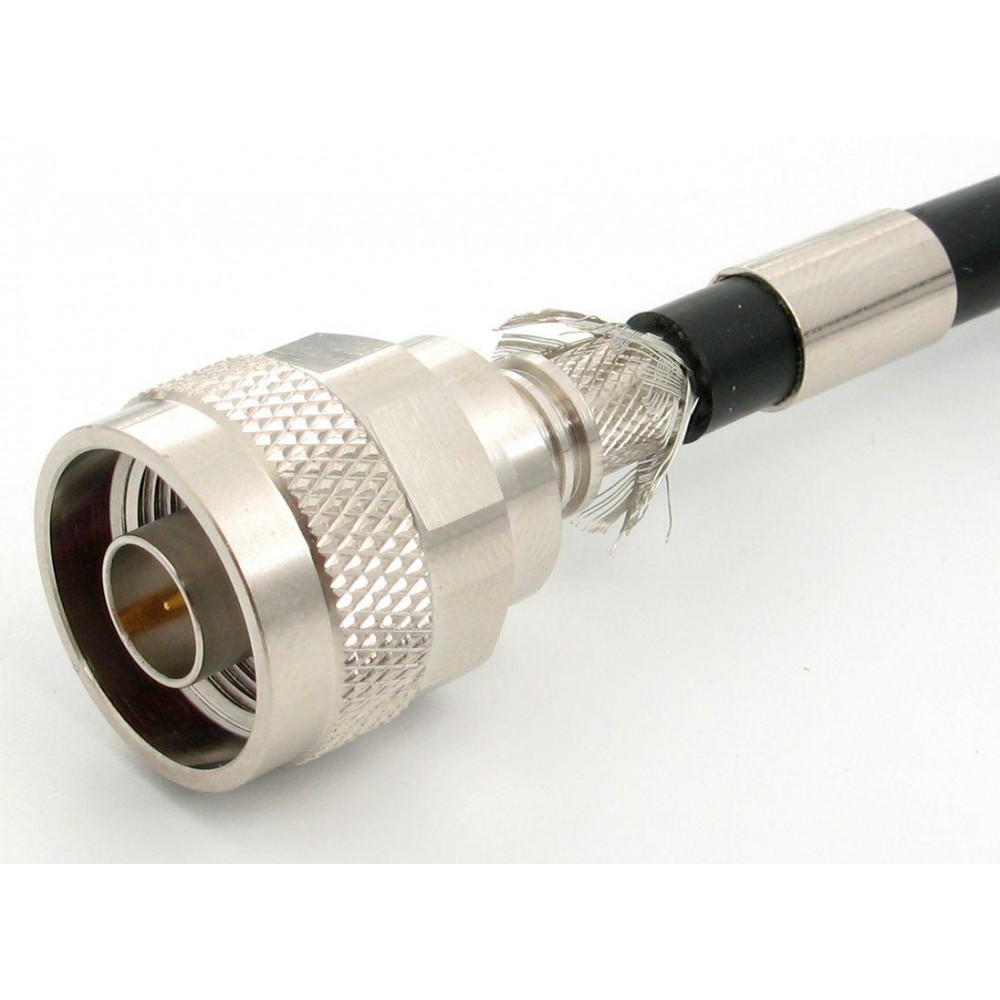

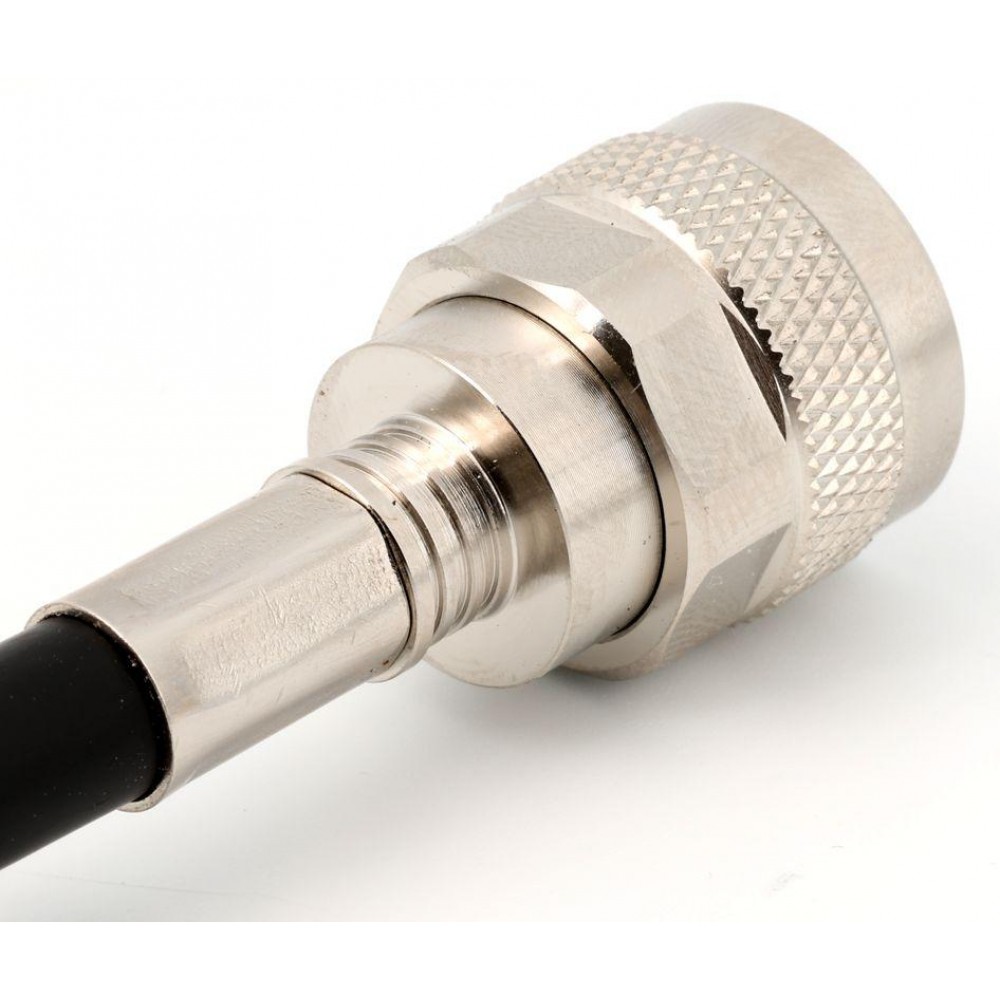

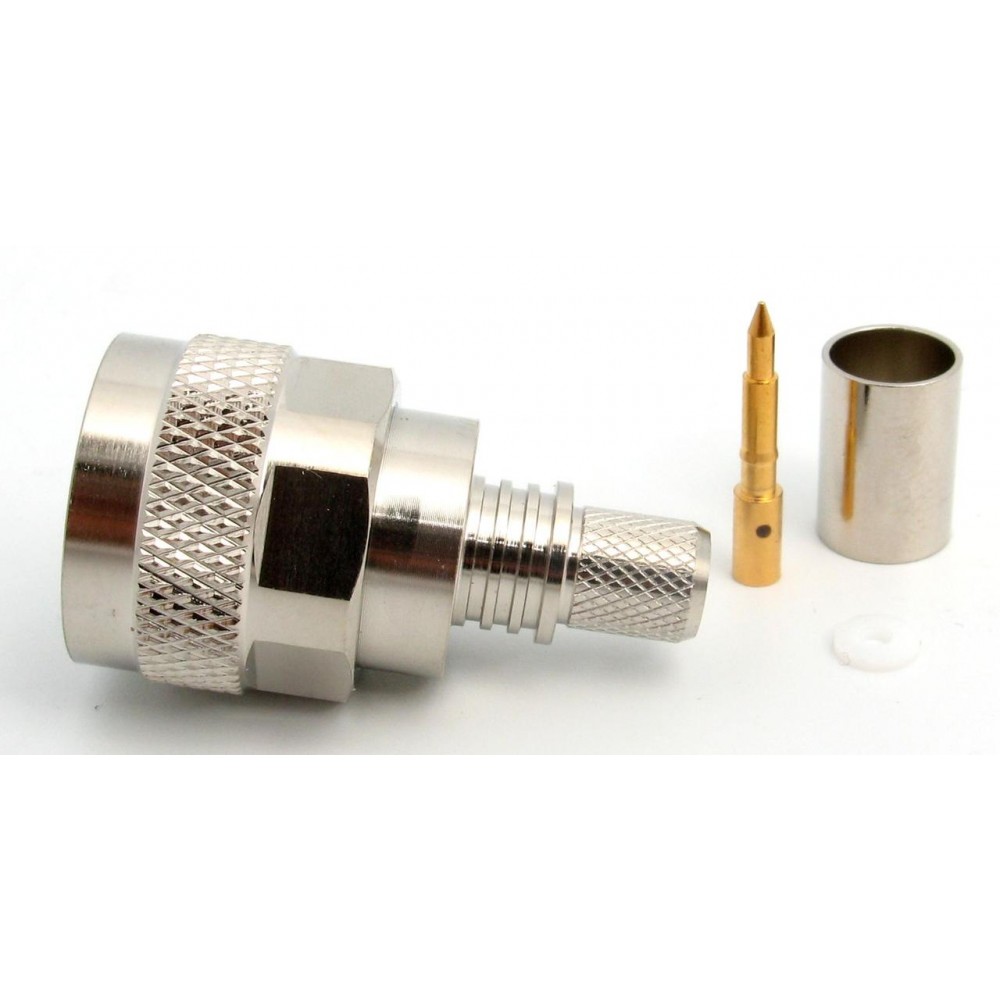

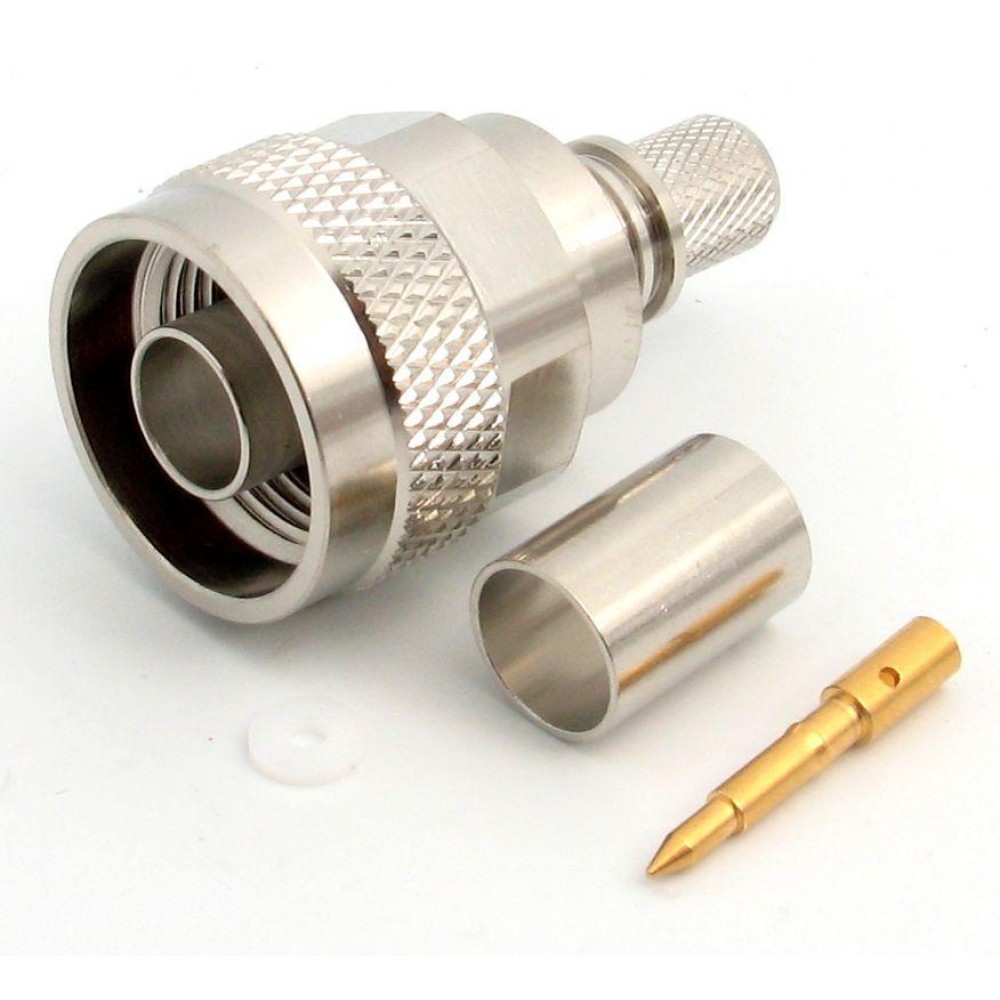

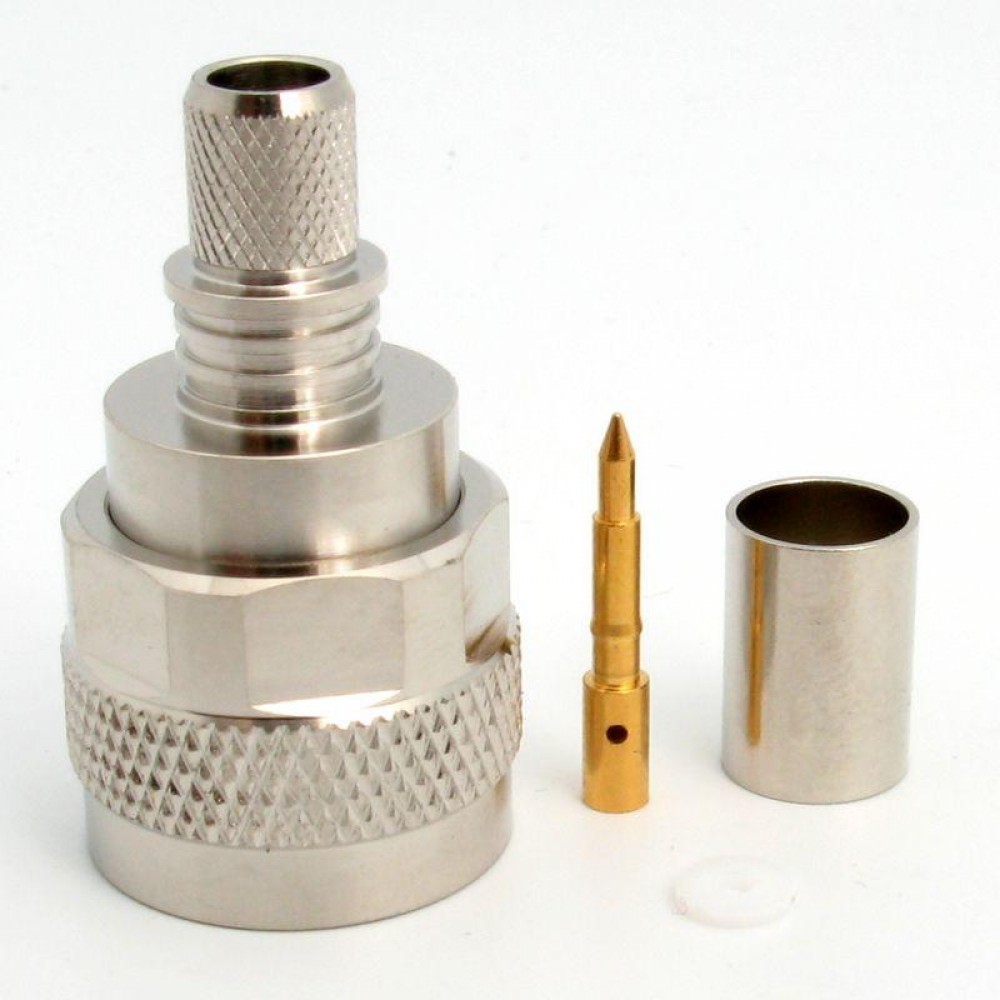

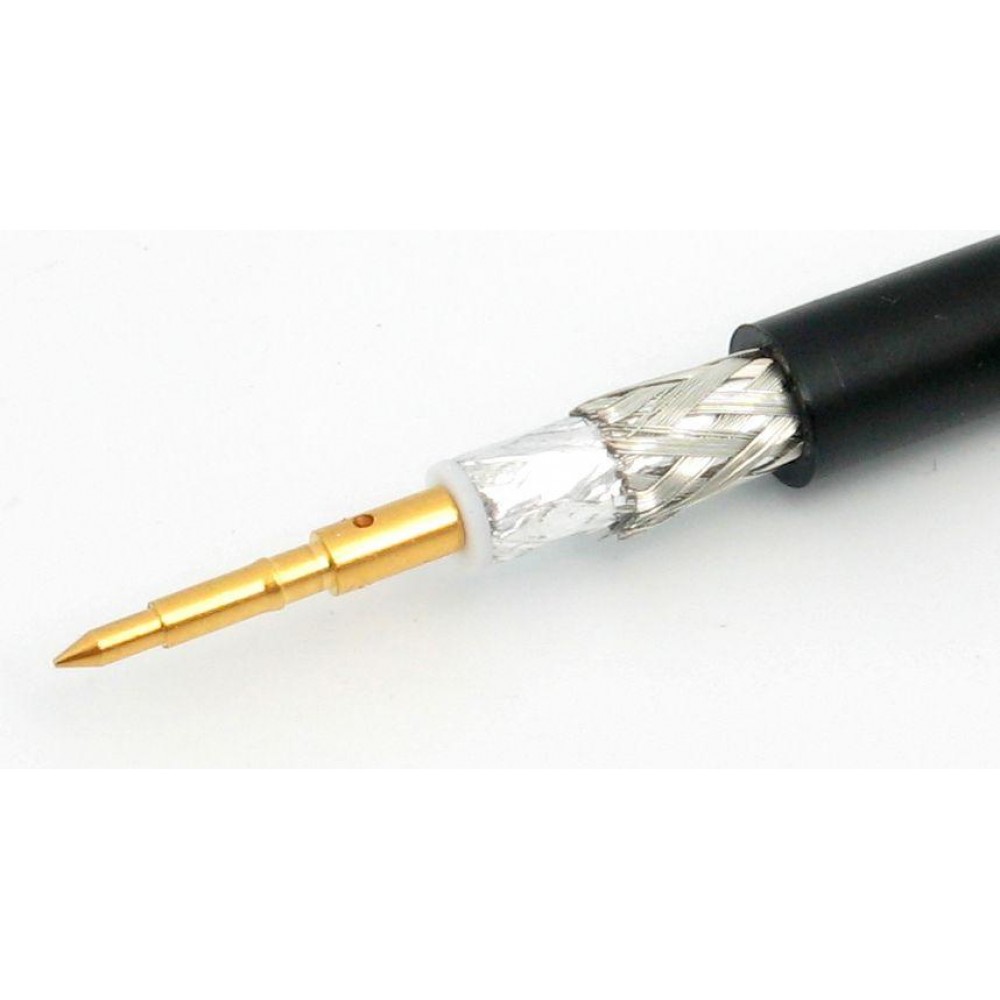

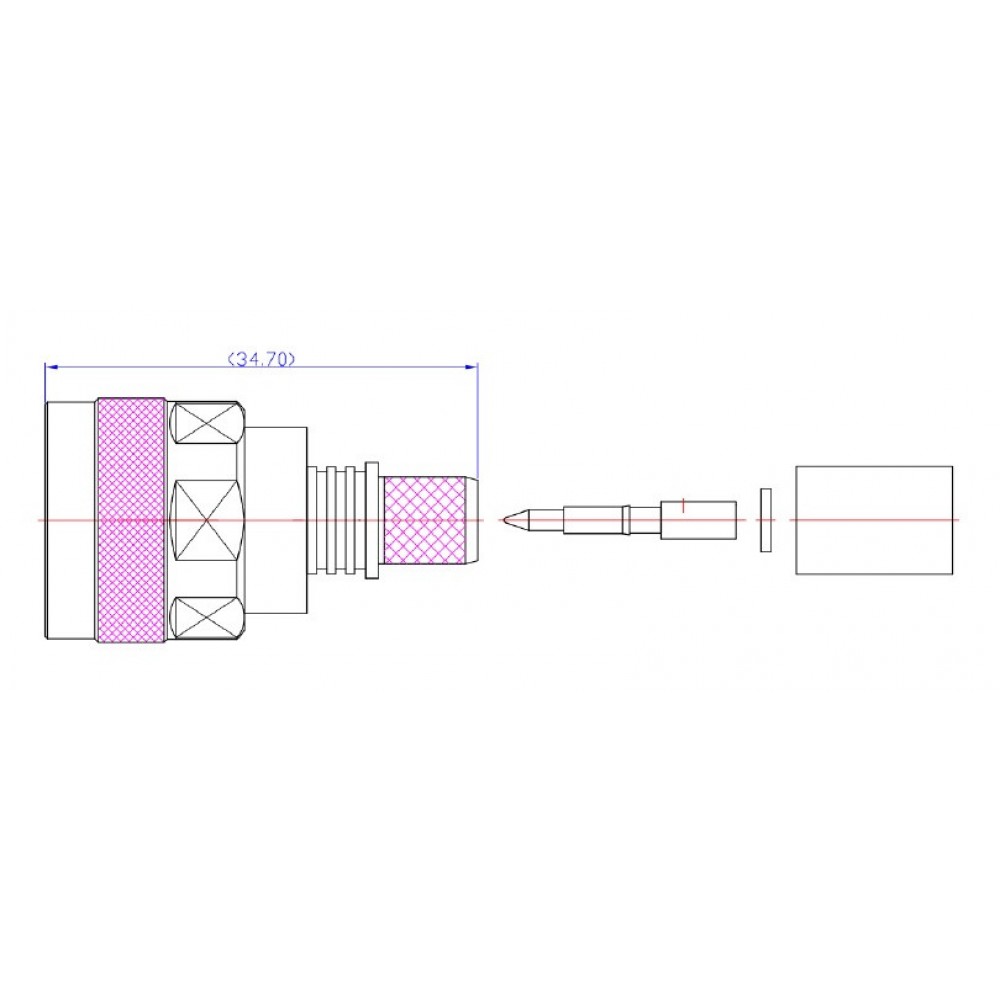

Центральный контакт разъема имеет ступенчатую форму, что обеспечивает надежное крепление внутри корпуса и предотвращает его случайное выпадение. Изолятор выполнен в виде белой пластиковой круглой прокладки, которая отделяет центральный контакт от внешней оплетки, исключая короткие замыкания. Для монтажа центрального пина допускается использование как пайки, так и обжима. Рекомендуется применять шестигранную матрицу размером 0,100" (2,5 мм) для обжима центрального контакта и матрицу 0,319" (8,1 мм) для внешней гильзы. Внутренний диаметр гильзы для опрессовки составляет 7,7 мм. При обрезке кабеля кусачками желательно выровнять внешний диаметр, чтобы облегчить надевание гильзы. Корпус разъема минимально выступает относительно диаметра фольгированной оболочки кабеля, что поддерживает стабильные параметры КСВ в процессе эксплуатации.

Применение

Данный разъем широко применяется для подключения коаксиальных кабелей типа KSR300 (5D-FB) в системах связи, радиотехнике, телекоммуникациях и профессиональном оборудовании. Он подходит для надежной передачи сигнала до 6 ГГц и обеспечивает стабильную работу в различных климатических условиях.

Разъем N (штекер) male для KSR300 (5D-FB) представляет собой надежное и качественное решение для профессионального подключения коаксиальных кабелей в различных технических системах.
