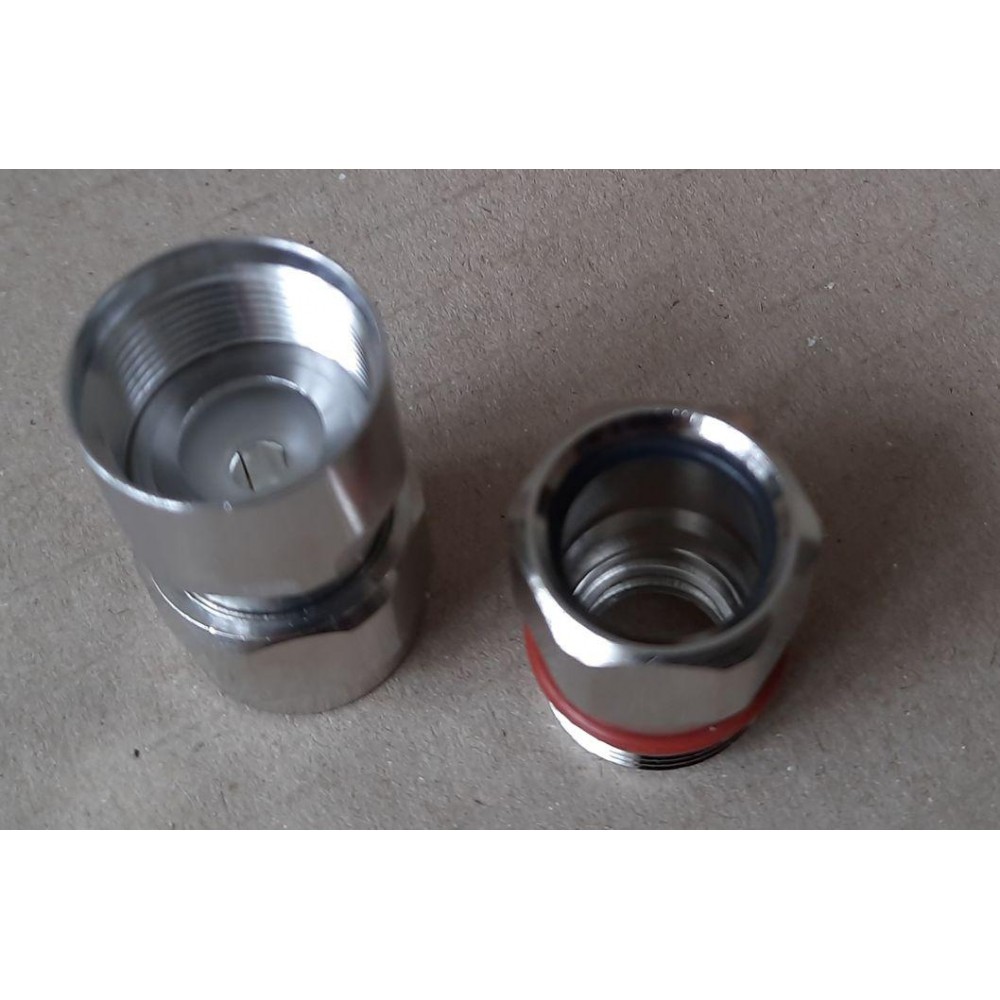

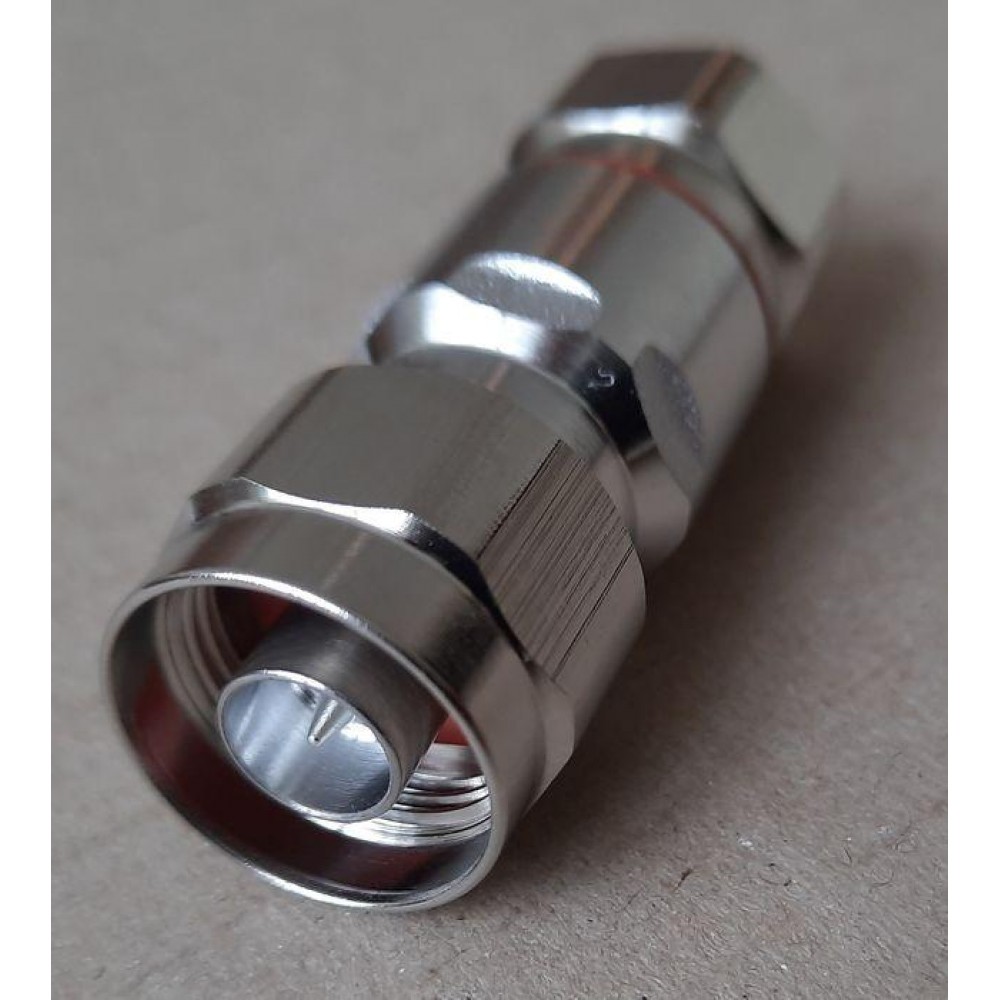

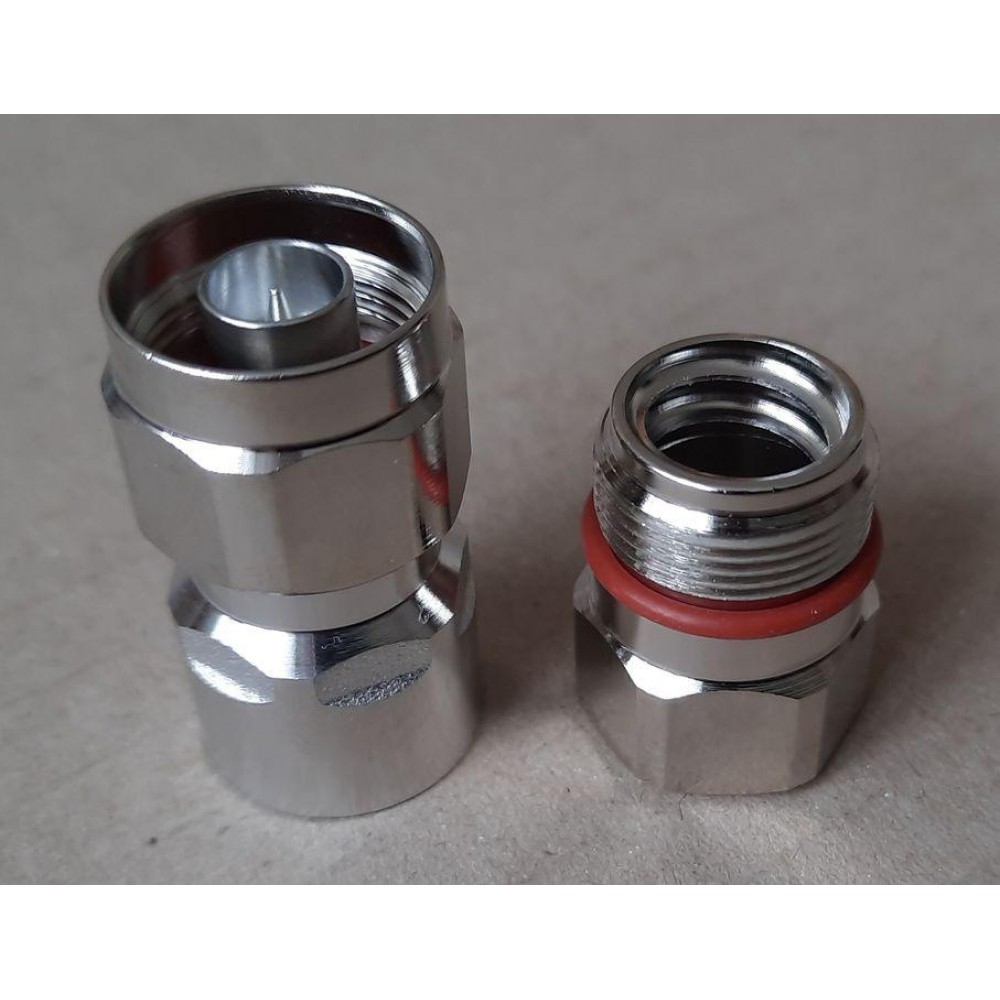

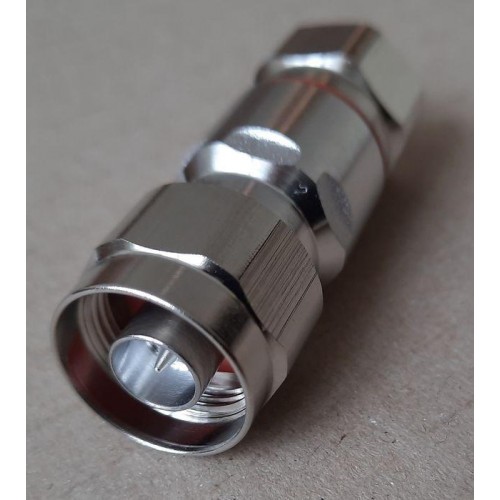

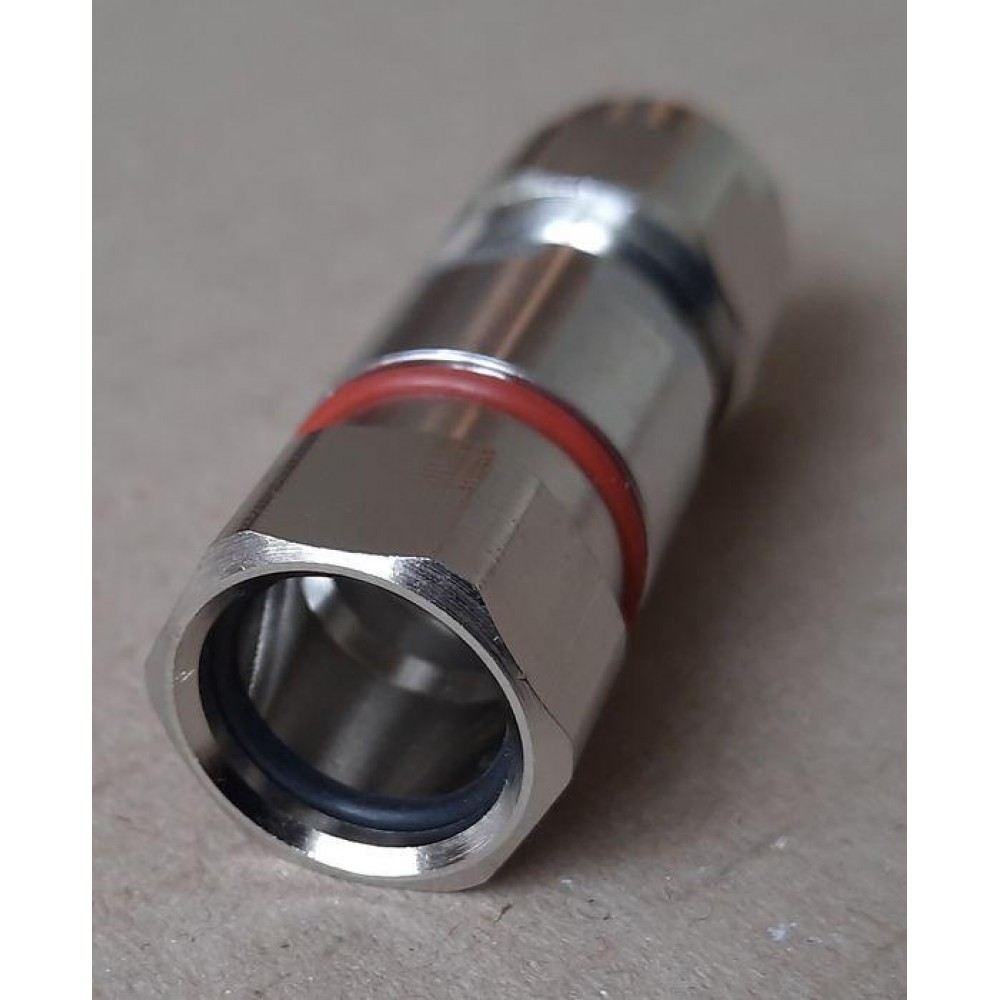

Разъем N(штекер) male для фидера 1/2" superflexible

Разъем N(штекер) male для фидера 1/2" superflexible купить

Разъем N-типа (штекер) male предназначен для надежного подключения супергибких коаксиальных фидеров диаметром 1/2" superflexible. Этот коннектор обеспечивает стабильное электрическое соединение и сохраняет высокие параметры передачи сигнала, что важно для качественной работы радиочастотных систем. Он совместим с популярными моделями кабелей от ведущих производителей, что расширяет возможности его применения в различных технических областях.

Основные характеристики

• Совместимость с кабелями: HCAНY-50-9 Xixia, Kingsignal HCAHY-50-9 1/2 S, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2 "S"
• Материалы и покрытие: центральный контакт выполнен из латуни с серебряным покрытием; изолятор изготовлен из полимера TPX; корпус и внешний контакт – латунь с трёхкомпонентным покрытием; уплотнитель из силикона; гайка – латунь с никелированным покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) не выше 1.08 в диапазоне 800-2200 МГц, внесённые потери не превышают 0.10 дБ при 0-2200 МГц
• Сопротивление изоляции: не менее 5000 МОм; сопротивление центрального контакта до 1.00 мОм; сопротивление внешнего контакта до 0.25 мОм
• Выдержка напряжения: диэлектрическая прочность до 2500 В rms (AC)
• Интермодуляционные потери: уровень PIM3 не хуже -155 дБс
• Механическая надежность: минимум 500 циклов монтажа, испытания соответствуют стандартам MIL-STD-202 (метод 213, условие D и метод 204, условие A)
• Температурный режим работы: от -50°C до +85°C
• Степень защиты: IP68
• Рекомендуемый момент затяжки гайки: не более 13 Н*м

Разъем N(штекер) male для фидера 1/2" superflexible - преимущества

Данный коннектор выполнен из высококачественных материалов с точной обработкой, что обеспечивает его долговечность и стабильность функционирования даже в сложных условиях. Использование латуни с серебряным и никелированным покрытием повышает устойчивость к коррозии и износу. Силиконовое уплотнение и герметичная конструкция гарантируют защиту от влаги и пыли, подтверждённую классом защиты IP68. Коннектор способен выдержать большое количество циклов монтажа и отвечает военным стандартам по прочности и виброустойчивости. Для дополнительной фиксации и защиты соединения рекомендуется применять термоусадочную трубку с клеевым слоем, что предотвращает случайное повреждение и облегчает работу с верхней гайкой при подключении антенны.

Применение

Разъем N-типа male используется для подключения высококачественных супергибких коаксиальных кабелей 1/2" в системах радиосвязи, телекоммуникациях и профессиональном радиооборудовании. Он подходит для создания надежных соединений в широком частотном диапазоне до 11 ГГц, что делает его незаменимым элементом в промышленных, военных и коммерческих инсталляциях. Благодаря классу защиты IP68 коннектор эффективно функционирует в условиях повышенной влажности, пыли и других неблагоприятных внешних факторов.

Разъем N(штекер) male для фидера 1/2" superflexible сочетает в себе надежность, долговечность и высокие технические характеристики, что делает его отличным выбором для профессиональных задач.
