Разъем N(штекер) male для фидера 1/2

Разъем N(штекер) male для фидера 1/2 купить

Разъем типа N (male) предназначен для подключения коаксиальных фидеров с диаметром 1/2". Он обеспечивает надежное и качественное соединение, совместимое с широким спектром кабелей, применяемых в радиочастотных системах. Коннектор выполнен из высококачественных материалов, что гарантирует долговременную и стабильную работу в различных температурных условиях.

Основные характеристики

• Совместимость с кабелями: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2"-50, Eupen 5128, 10D-SFCR, HFC-1/2"
• Материалы и покрытие: центральный контакт из латуни с серебряным покрытием; изолятор выполнен из полимера TPX; корпус и внешний контакт латунные с трёхметаллическим покрытием; силиконовый уплотнитель; гайка из латуни с никелированным покрытием
• Электрические параметры: волновое сопротивление 50 Ом; частотный диапазон от постоянного тока до 11 ГГц; коэффициент стоячей волны не выше 1,08 в диапазоне 800-2200 МГц; внесённые потери не превышают 0,10 дБ в диапазоне DC-2200 МГц; сопротивление изоляции не менее 5000 МОм; сопротивление центрального контакта до 1,00 мОм; сопротивление внешнего контакта до 0,25 мОм; выдерживает переменное напряжение 2500 В RMS; интермодуляция третьего порядка (PIM3) не выше -155 дБcМ
• Механические характеристики: рассчитан на не менее 500 циклов монтажа; прошёл испытания на прочность согласно MIL-STD-202, метод 213, условие D; выдерживает вибрационные испытания по MIL-STD-202, метод 204, условие A; рабочий температурный диапазон от -50°C до +85°C; степень защиты IP68; соответствует требованиям RoHS

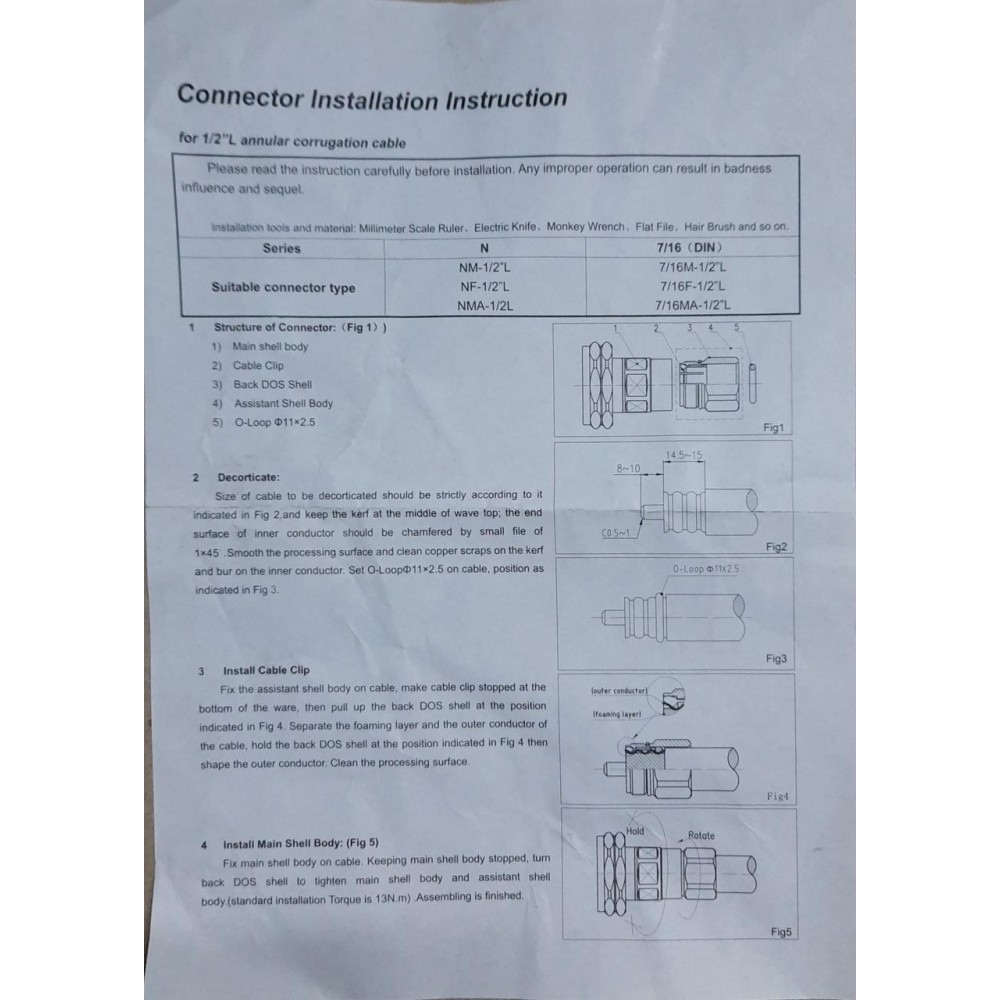

• Монтаж: для установки необходимы рожковые ключи размером 18 и 19,5 мм (рекомендуется использовать разводной ключ для 19,5 мм из-за нестандартного размера); максимальный момент затяжки коннектора (HEX 19,5) не должен превышать 13 Н*м; при затяжке следует фиксировать верхнюю часть разъёма, вращая только нижнюю часть с цанговым зажимом

Разъем N(штекер) male для фидера 1/2 - преимущества

Данный разъем отличается высокой надежностью и продолжительным сроком службы благодаря латуни с трёхметаллическим покрытием и серебрению центрального контакта. Силиконовый уплотнитель и класс защиты IP68 обеспечивают отличную герметизацию и защиту от внешних воздействий. Соответствие стандартам MIL-STD-202 гарантирует устойчивость к механическим нагрузкам и вибрациям. Рекомендуемая технология монтажа позволяет избежать повреждений центрального проводника, что повышает качество соединения и надежность эксплуатации. После установки рекомендуется использовать термоусадочную трубку с клеевым слоем для дополнительной защиты от влаги, механических повреждений и несанкционированного доступа.

Применение

Разъём типа N male для фидера 1/2" широко применяется в системах радиосвязи, телекоммуникациях и профессиональном радиооборудовании, где требуется качественное и надежное радиочастотное соединение. Он подходит для установки на коаксиальные кабели в условиях с повышенными требованиями к герметичности и электрическим характеристикам, обеспечивая стабильную работу антенн, передатчиков и приемников в широком диапазоне частот.

Этот разъем сочетает в себе надежность, долговечность и высокие технические характеристики для эффективной эксплуатации в различных радиочастотных системах.
