Разъем N(гнездо) female для RG316

Разъем N(гнездо) female для RG316 купить

Разъем типа N (гнездо) female предназначен для подключения коаксиальных кабелей, таких как RG316 и совместимые с ним модели. Этот коннектор обеспечивает надежное и качественное соединение в радиочастотных цепях, что способствует стабильной работе оборудования в широком диапазоне частот. Изготовленный из высококачественных материалов, он отвечает современным требованиям телекоммуникационных систем и радиоэлектронных устройств.

Основные характеристики

• Совместимые кабели: RG316, RG174, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF), LMR-100A
• Материал центрального проводника: фосфорная бронза с золотым покрытием
• Диэлектрик: белый фторопласт PTFE
• Корпус коннектора: латунь с никелевым покрытием
• Оппрессовочная гильза: мягкая медь с никелевым покрытием
• Волновое сопротивление: 50 Ом
• Частотный диапазон: от 0 до 6 ГГц, рекомендуемый для RG316

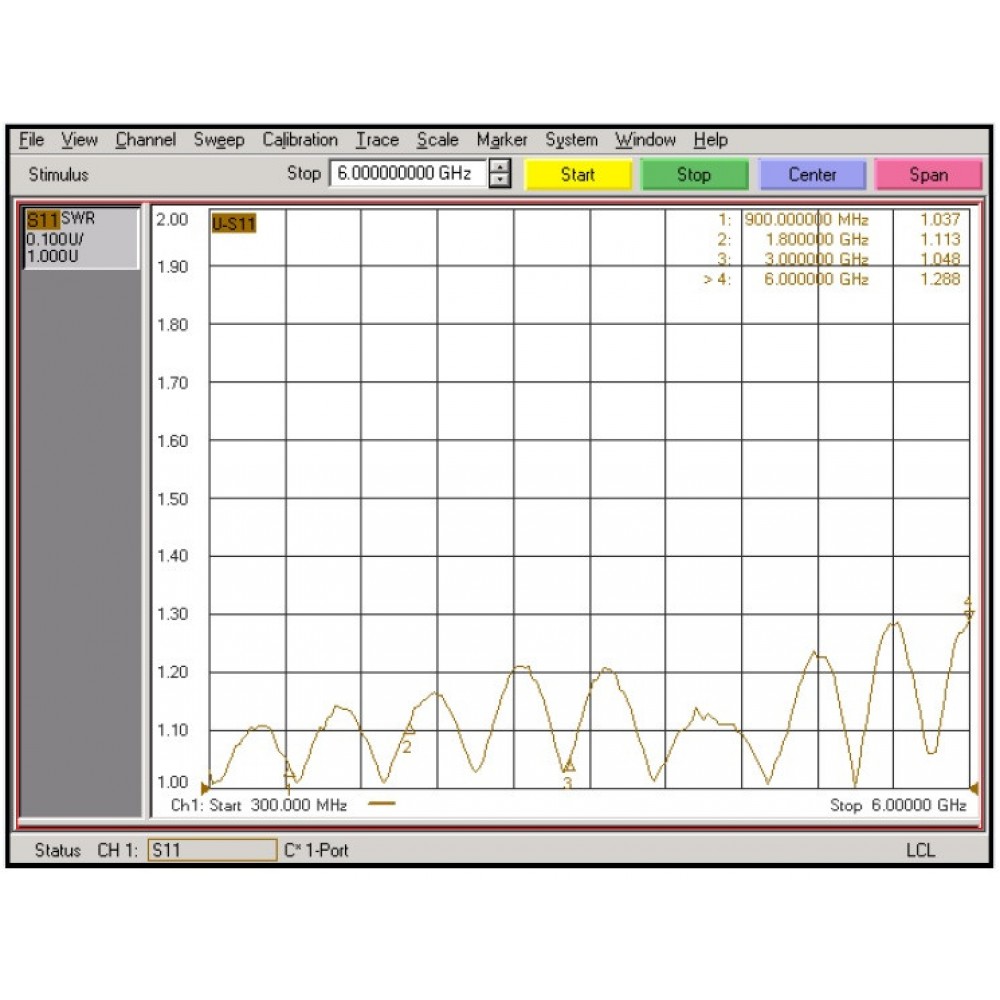

• Коэффициент стоячей волны (КСВ): ≤1.15 при 900 МГц, ≤1.20 при 1800 МГц, ≤1.30 при 3000 МГц, ≤1.50 при 6000 МГц
• Потери вставки (IL): не более 0.05 дБ на 900, 1800 и 3000 МГц, до 0.10 дБ при 6000 МГц
• Диэлектрическая выдержка напряжения: минимум 1000 В

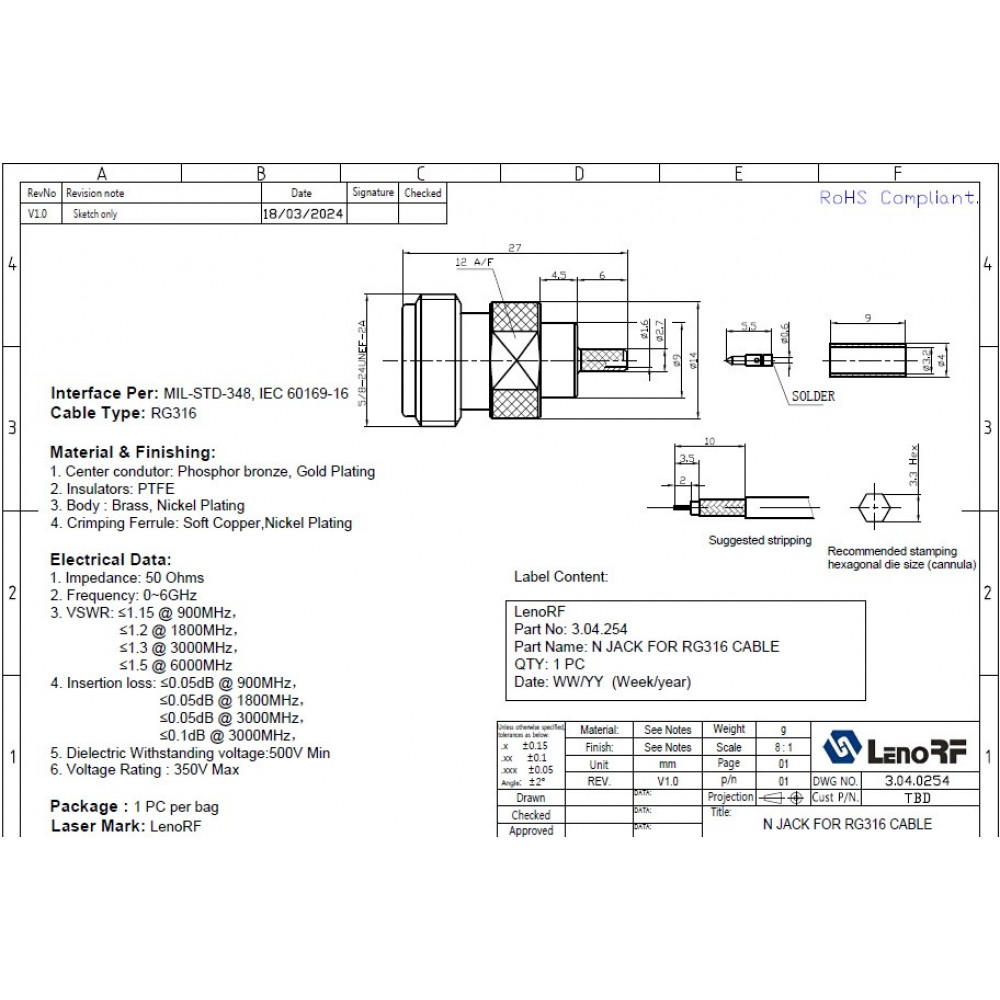

• Размеры зачистки кабеля: указаны в спецификации в галерее фото

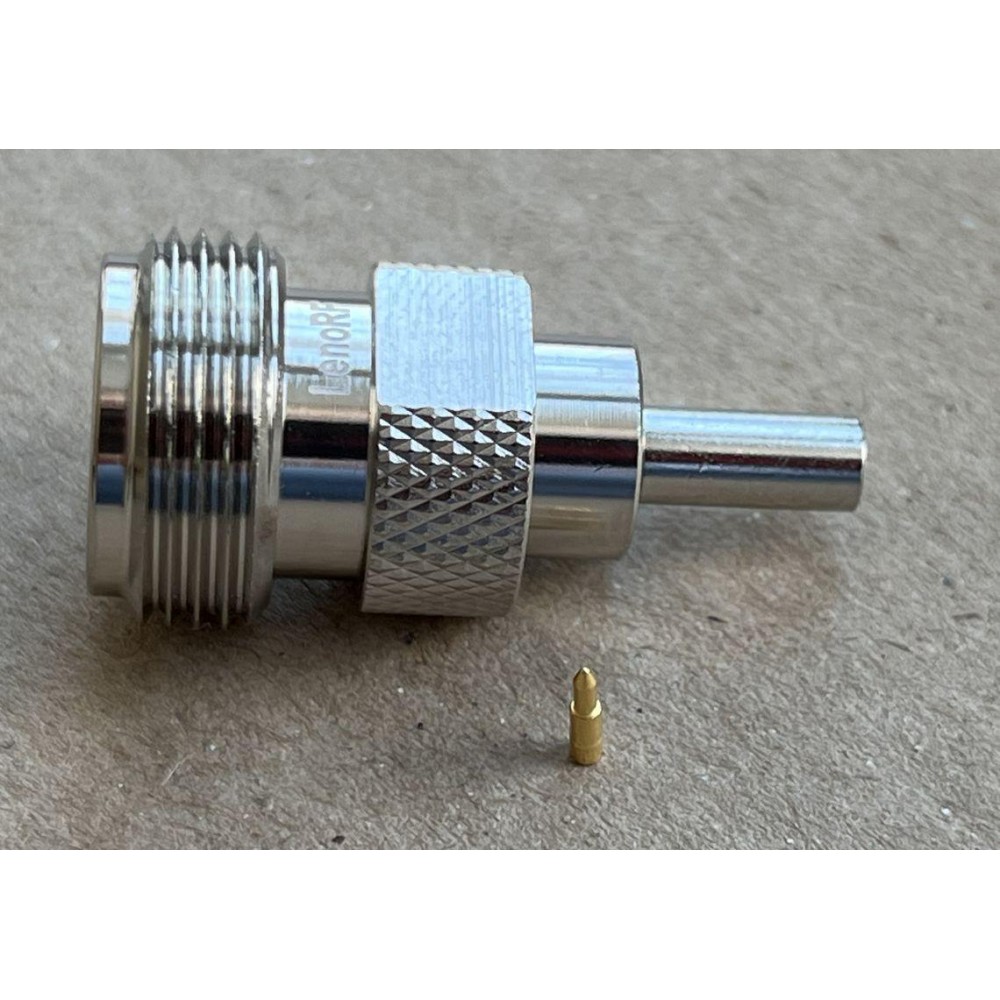

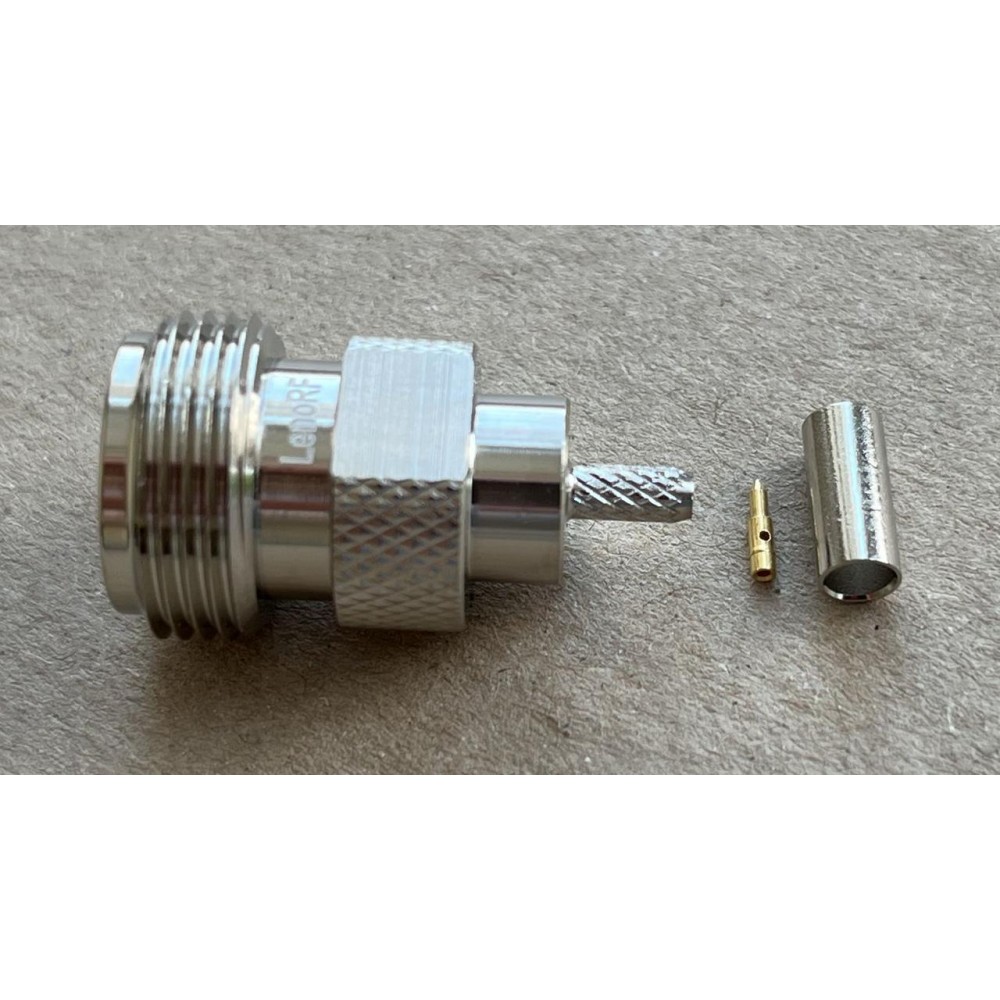

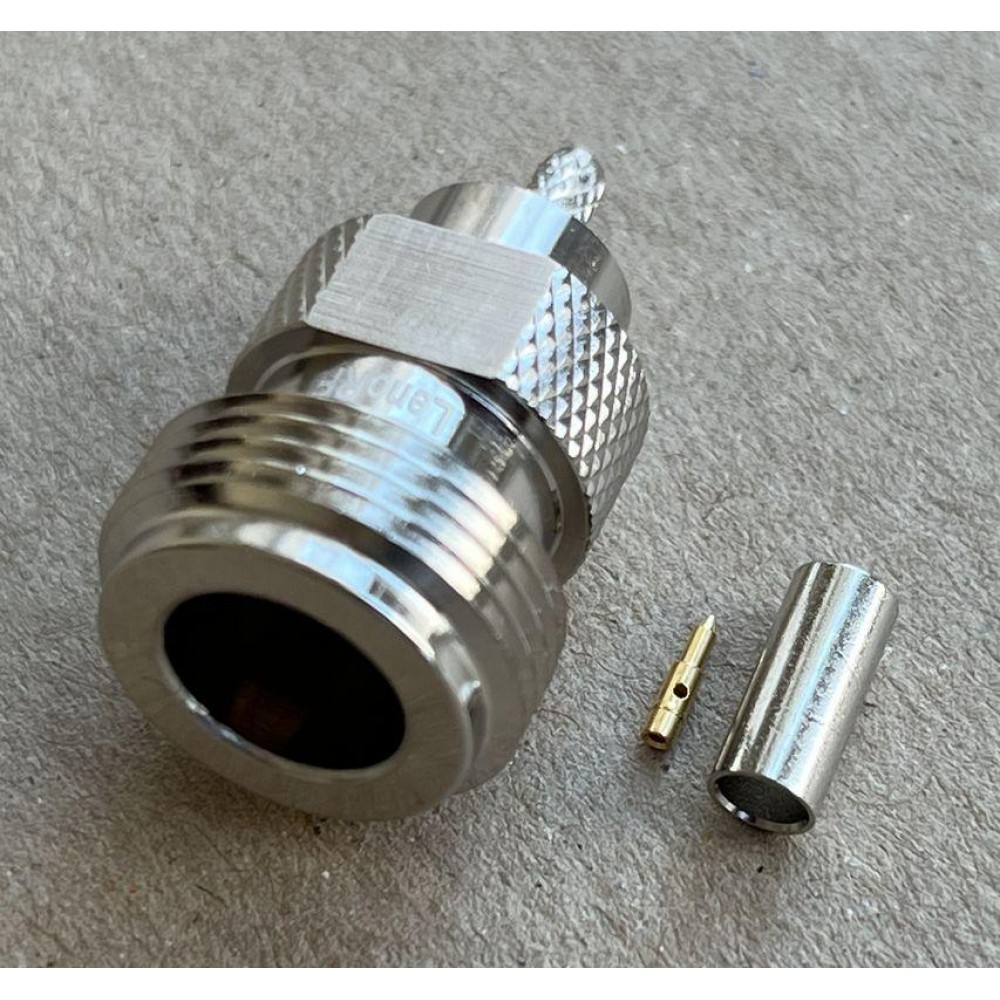

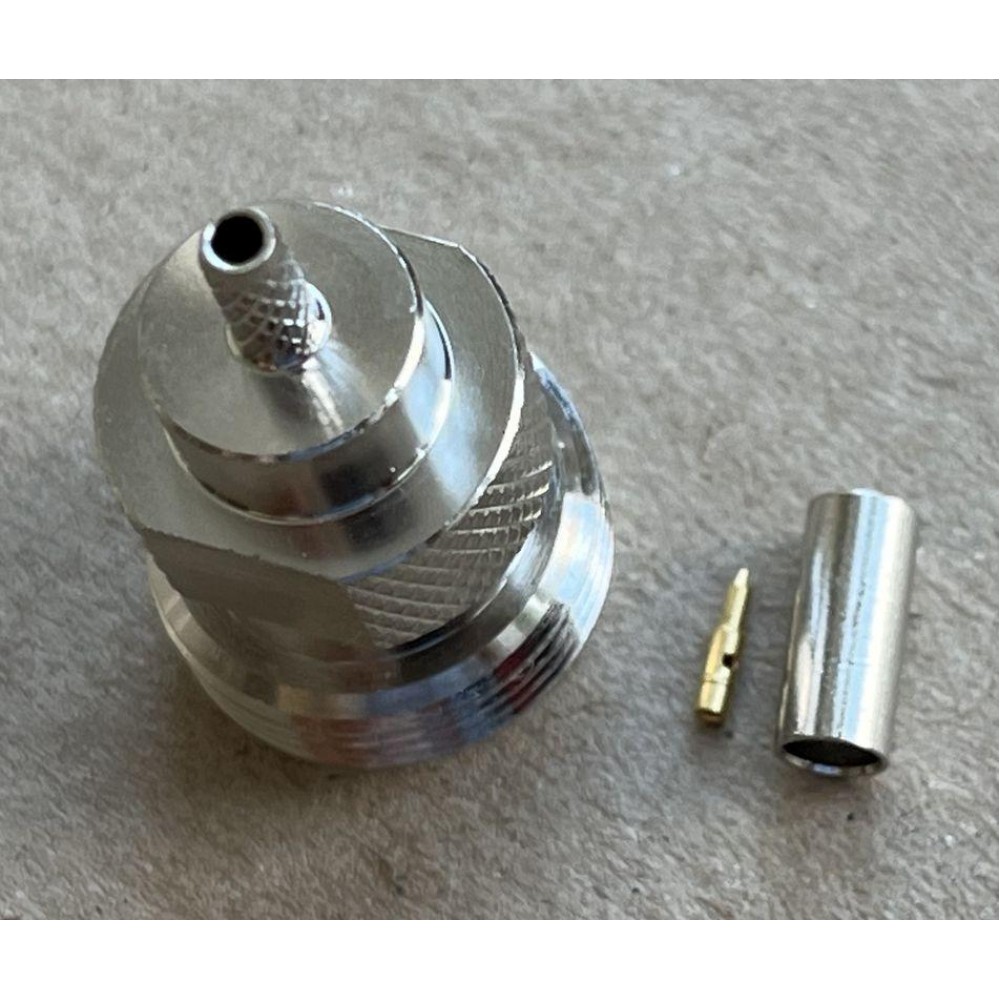

• Комплектация: корпус коннектора, центральный пин и оппрессовочная гильза

Разъем N(гнездо) female для RG316 - преимущества

Данный коннектор выполнен из качественных материалов, что обеспечивает долговечность и надежность при эксплуатации. Центральный проводник из фосфорной бронзы с золотым покрытием гарантирует отличную проводимость и защиту от коррозии. Диэлектрик из фторопласта отличается высокой устойчивостью к электрическим нагрузкам и перепадам температуры. Корпус и оппрессовочная гильза с никелевым покрытием защищают устройство от окисления и механических повреждений. Благодаря шестигранной фрезеровке корпуса монтаж и затягивание можно выполнять с помощью рожкового ключа, обеспечивая надежное резьбовое соединение с рекомендованным моментом затяжки 5 Нм.

Применение

Разъем используется для подключения коаксиальных кабелей в радиосвязи, телекоммуникационных системах, измерительном оборудовании и других устройствах, где необходимо стабильное и высокочастотное соединение. Его технические характеристики подходят для работы в диапазоне частот до 6 ГГц, что делает его оптимальным для кабелей RG316 и аналогичных типов. Монтаж производится путем пайки центральной жилы и оппрессовки внешнего проводника, что обеспечивает надежный контакт в процессе эксплуатации.

Разъем N (гнездо) female для RG316 представляет собой надежное и качественное решение для организации радиочастотных соединений с высокими техническими параметрами и удобством установки.
