Разъем N(гнездо) female для RG223, RG58

Разъем N(гнездо) female для RG223, RG58 купить

Разъем N (гнездо) female предназначен для подключения коаксиальных кабелей типов RG223 и RG58, а также совместим с RG142, RG400 и KSR195. Он обеспечивает надежное соединение с минимальными потерями сигнала и отвечает требованиям частотного диапазона, необходимого для корректной работы различного радиотехнического оборудования.

Основные характеристики

• Совместимость кабелей: RG-223, RG-142, RG-400, KSR195, RG58
• Центральный проводник: выполнен из фосфорной бронзы с золотым покрытием
• Диэлектрик: из белого фторопласта (PTFE)
• Корпус коннектора: латунный с никелесодержащим покрытием
• Оплеточная гильза: медная, мягкая, покрытая никелем
• Электрическое сопротивление: 50 Ом
• Частотный диапазон: от 0 до 3 ГГц, соответствует типу кабеля RG223

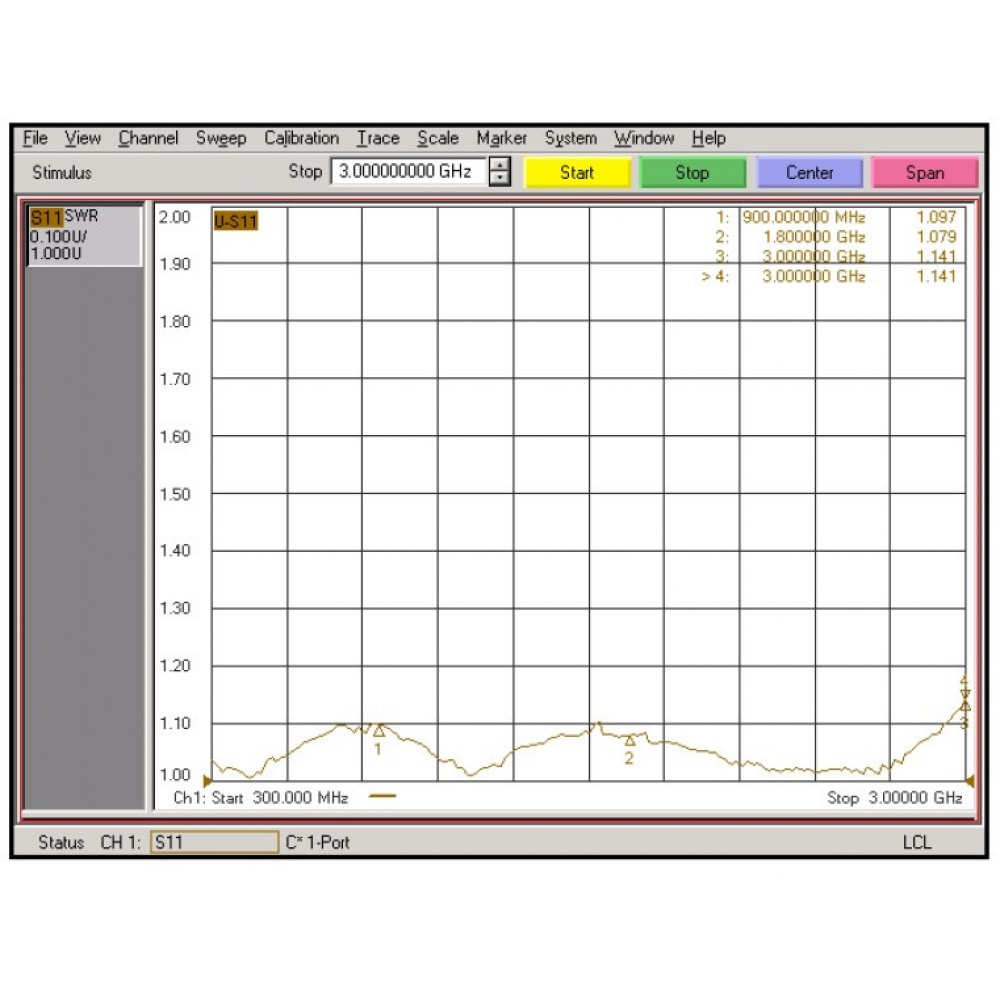

• КСВ (коэффициент стоячей волны): не выше 1.15 при 900 МГц, 1.20 при 1800 МГц, 1.30 при 3000 МГц
• Вносимые потери (IL): не более 0.05 дБ на частотах 900, 1800 и 3000 МГц
• Диэлектрик выдерживает напряжение: не менее 1000 В
• Монтаж: возможен как опрессовкой, так и пайкой центрального проводника; внешний проводник опрессовывается
• Размеры зачистки кабеля: предусмотрены для удобства монтажа
• Упаковка: индивидуальный пластиковый пакет

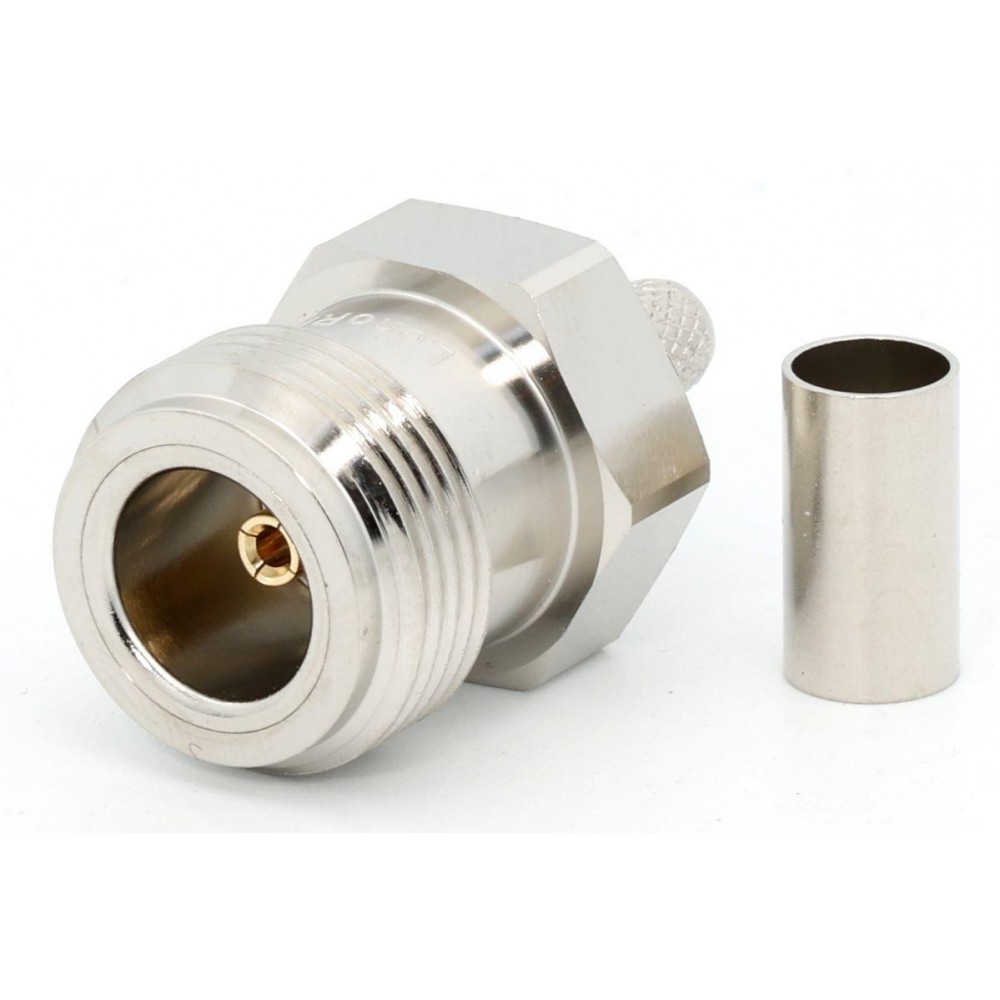

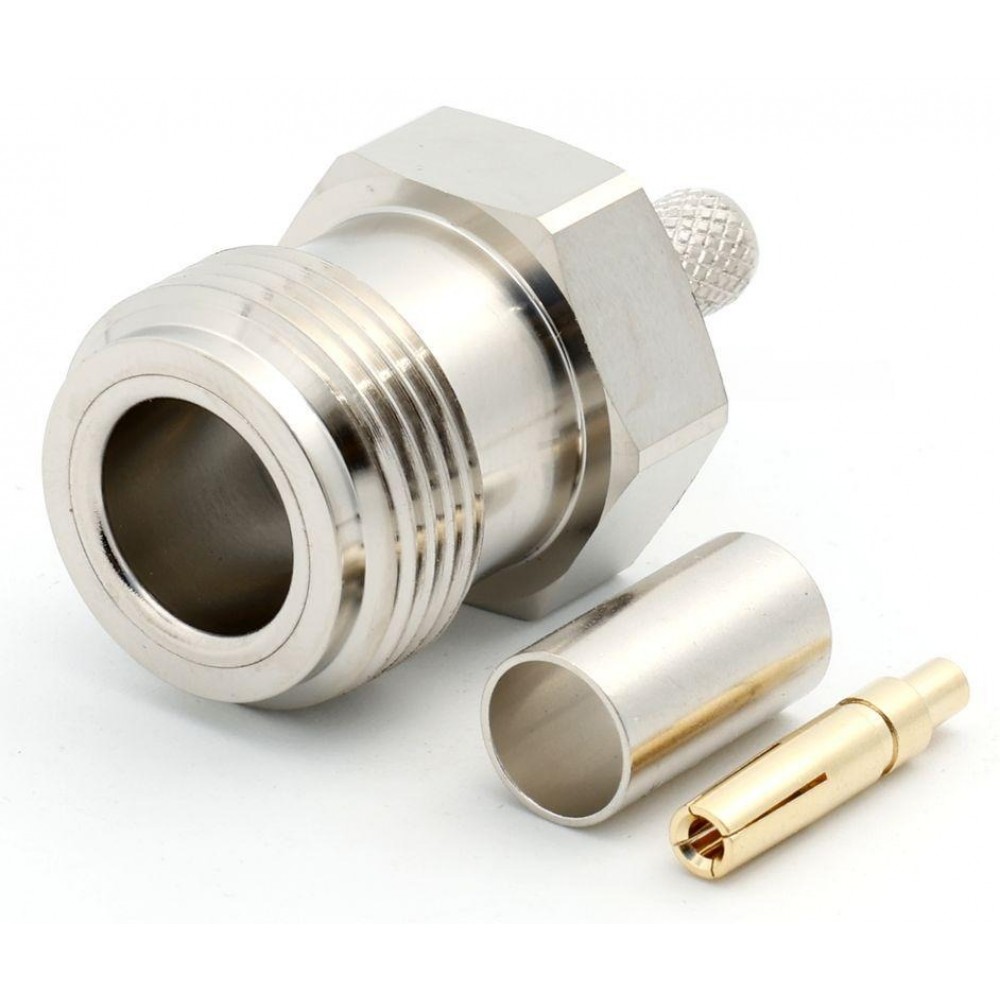

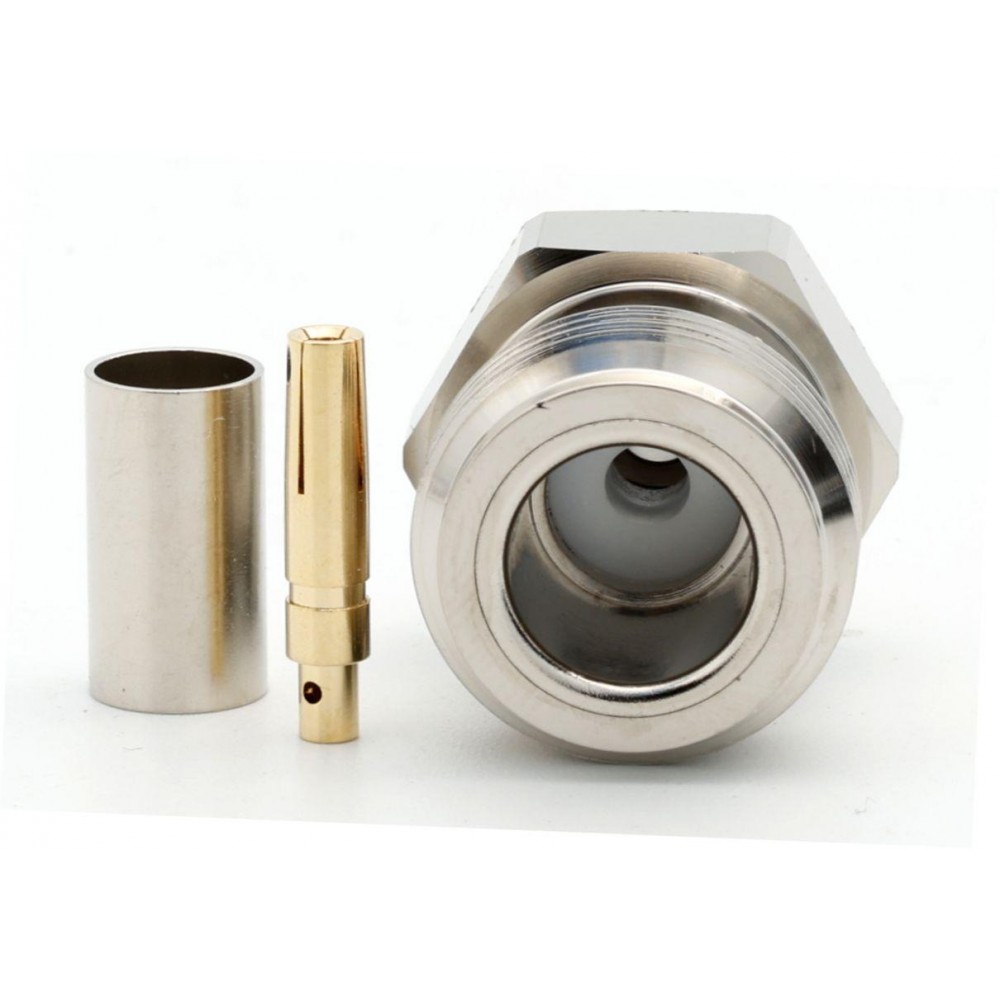

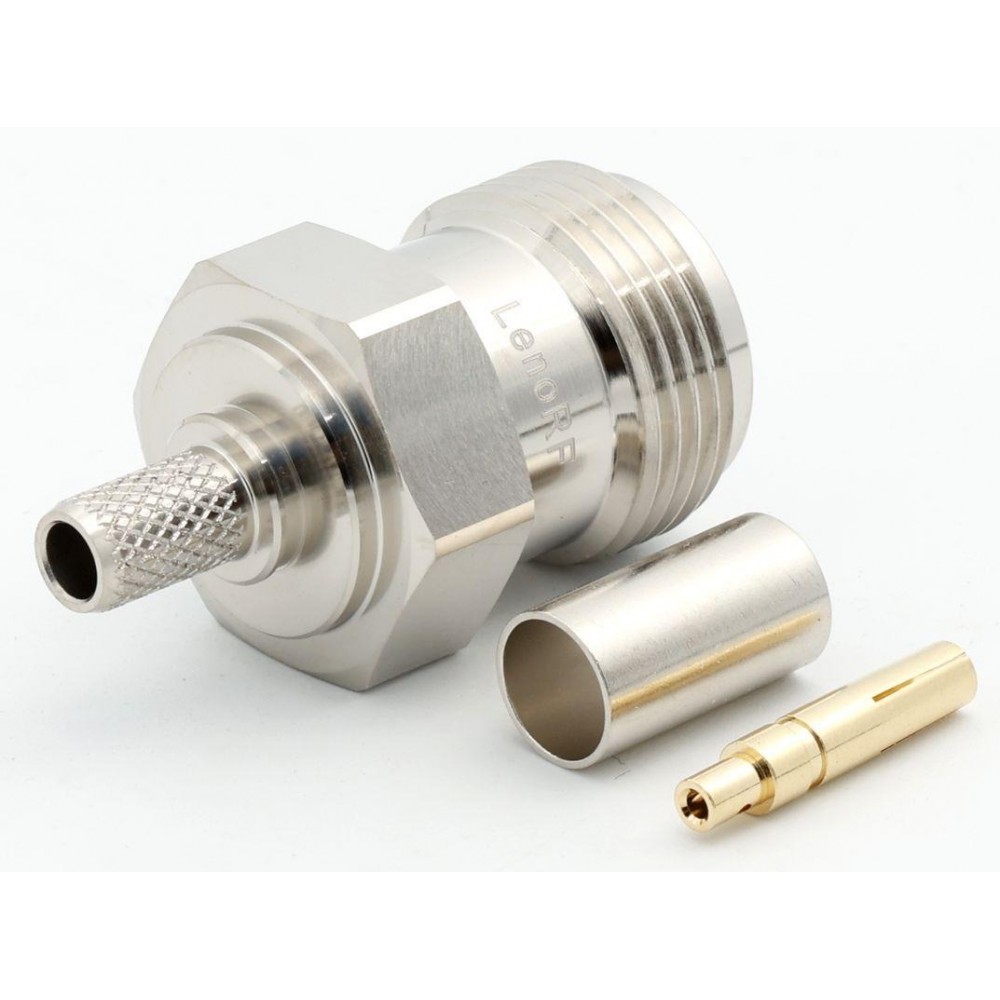

• Конструкция: состоит из корпуса, центрального пина и опрессовочной гильзы
• Особенности монтажа: на корпусе расположена шестигранная фрезеровка для удобства затяжки ключом 16 мм
• Рекомендуемый момент затяжки: 5 Нм для латунных коннекторов

Разъем N(гнездо) female для RG223, RG58 - преимущества

Этот разъем выделяется высокой надежностью и качественными материалами, что гарантирует длительный срок службы и стабильность передачи сигнала. Центральный проводник из фосфорной бронзы с золотым напылением обеспечивает отличную проводимость и защиту от коррозии. Диэлектрик из PTFE улучшает электрические характеристики, а латунный корпус с никелесодержащим покрытием повышает износостойкость и устойчивость к воздействию внешних факторов. Наличие шестигранной фрезеровки на корпусе облегчает надежное закрепление коннектора с помощью ключа. Монтаж может быть выполнен как методом опрессовки, так и пайкой центрального жилы, что позволяет адаптировать соединение под разные требования. Низкие потери сигнала и широкий частотный диапазон делают этот разъем универсальным решением для множества задач.

Применение

Разъем N (гнездо) female применяется для подключения коаксиальных кабелей RG223, RG58 и совместимых типов RG142, RG400, KSR195 в системах связи, радиочастотных устройствах, антеннах и другом оборудовании, где требуется надежная и качественная передача сигнала. Он подходит для использования как в профессиональных, так и в бытовых условиях, обеспечивая стабильность работы на частотах до 3 ГГц. Коннектор может устанавливаться с одной или обеих сторон кабеля, что делает его удобным для различных монтажных задач.

Этот разъем станет отличным выбором для тех, кто ценит надежность, качество и простой монтаж в оборудовании с высокими требованиями к электрическим параметрам.
