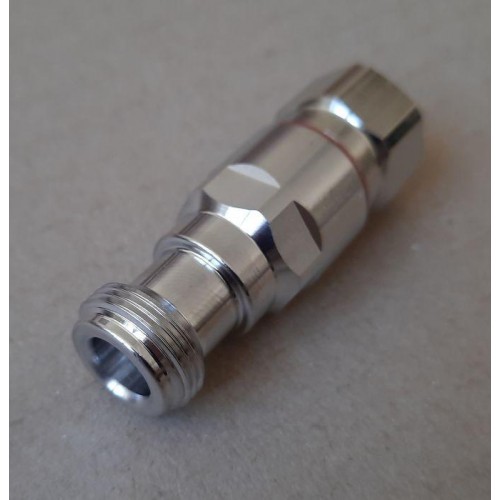

Разъем N(гнездо) female для фидера 1/2" superflexible

Разъем N(гнездо) female для фидера 1/2" superflexible купить

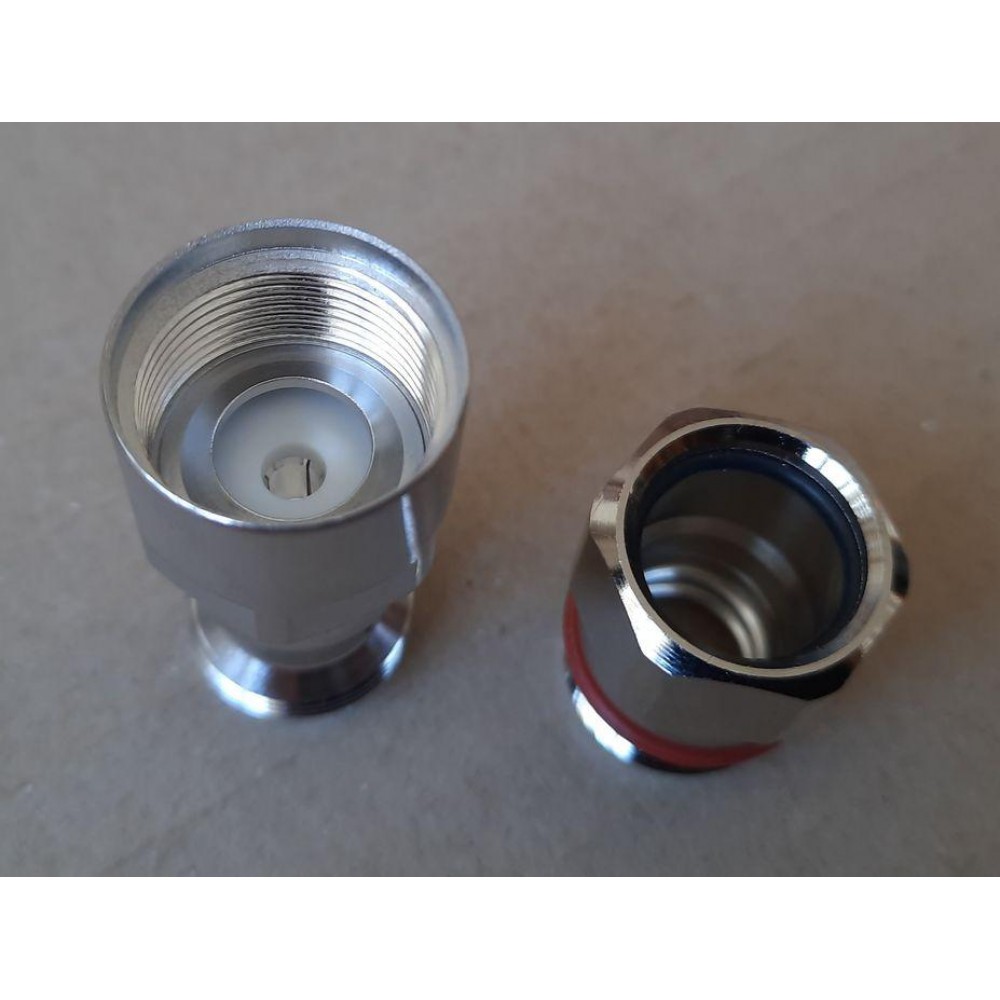

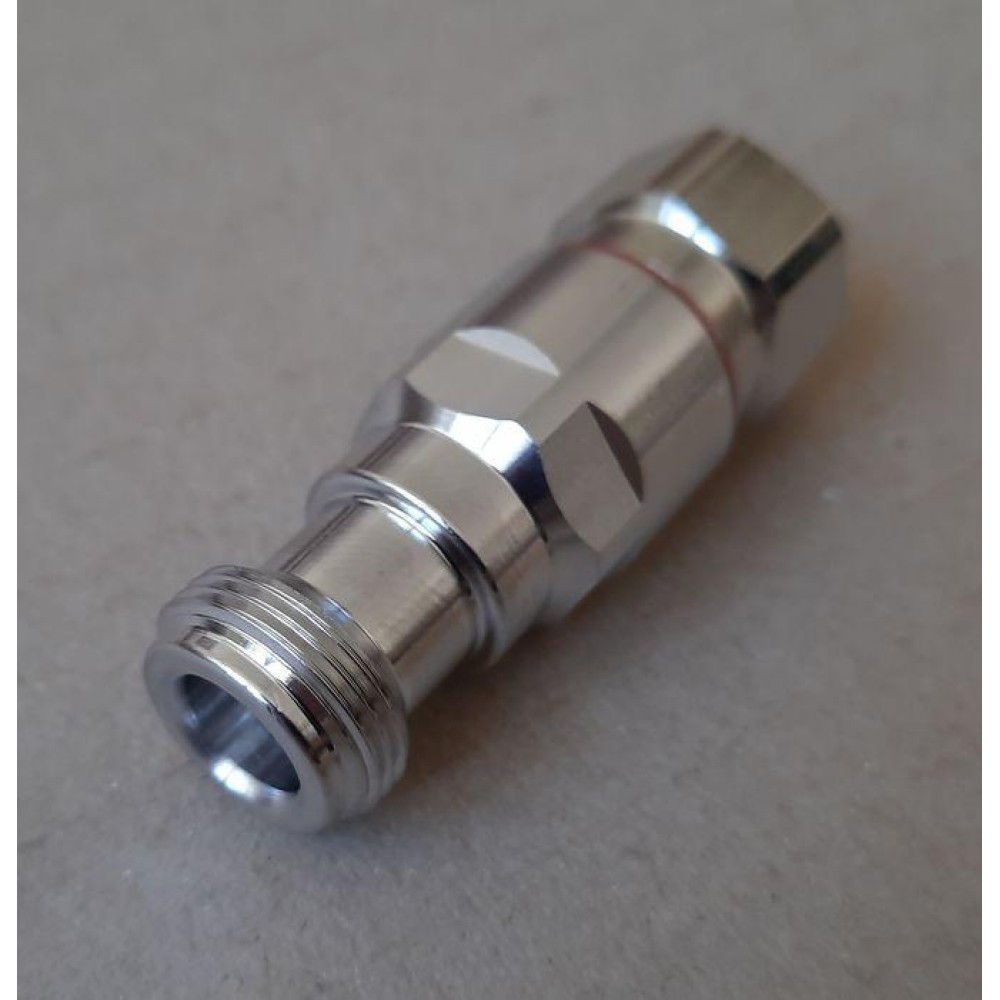

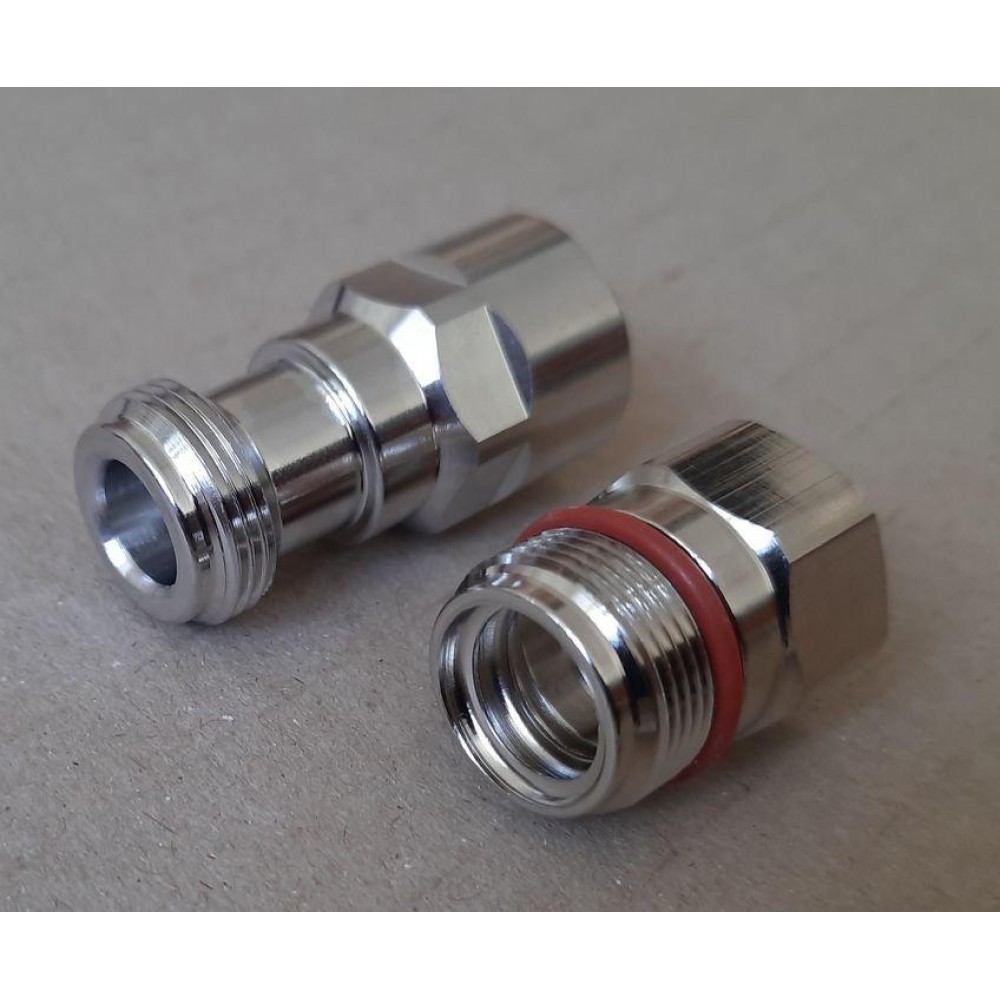

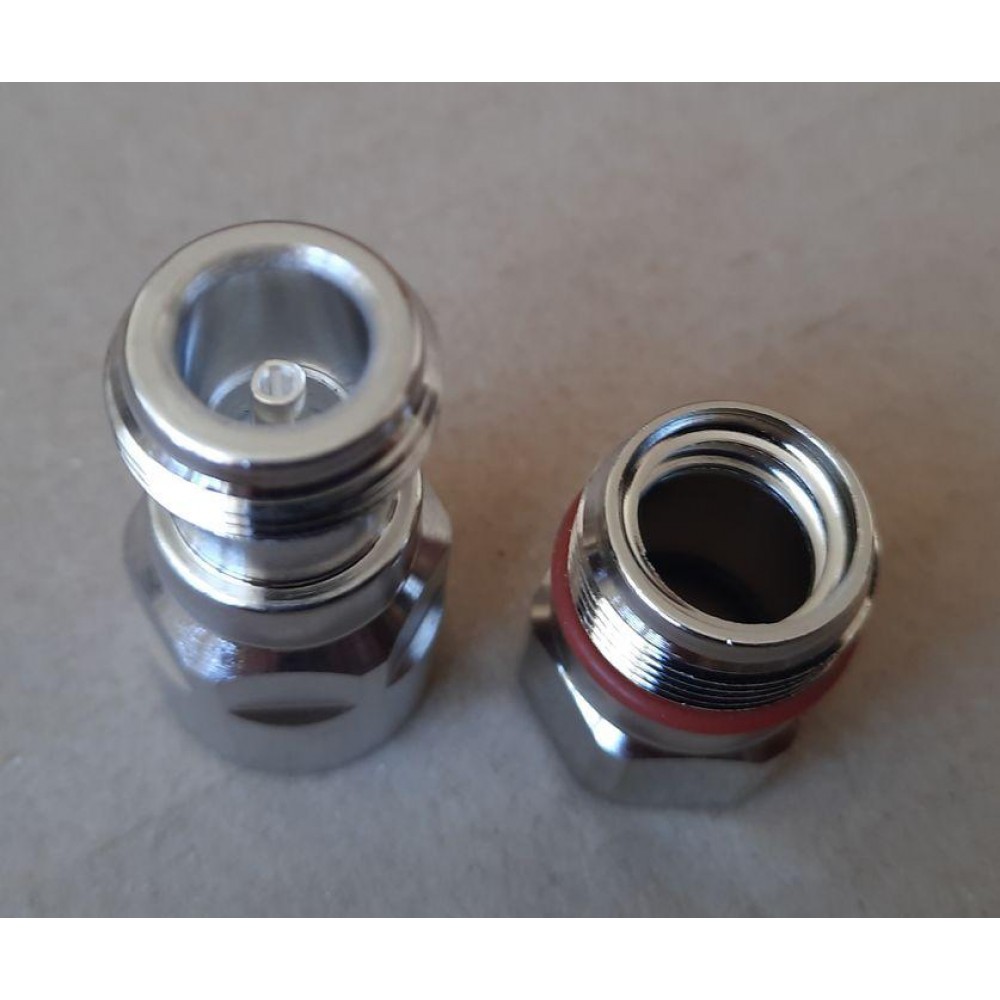

Разъем N типа (гнездо) предназначен для подключения коаксиального фидера 1/2" из серии superflexible. Этот коннектор отличается высоким качеством изготовления и надежностью, что гарантирует стабильное и долговечное соединение в различных радиочастотных системах. Благодаря специально подобранным материалам и конструкции, он обеспечивает минимальные потери сигнала и надежную электрическую изоляцию при работе с гибкими кабелями.

Основные характеристики

• Тип коннектора: N-тип (гнездо), female для фидера 1/2" superflexible
• Совместимость с кабелями: HCAНY-50-9 Xixia, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2"S", Kingsignal HCAHY-50-9
• Материалы и покрытие: центральный контакт выполнен из латуни с серебряным покрытием; изолятор изготовлен из полимера TPX; корпус и внешний контакт – латунь с трёхметаллическим покрытием; уплотнитель – силиконовый; гайка – латунь с никелевым покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) не более 1.08 в диапазоне 800-2200 МГц, внесённые потери не превышают 0.10 дБ в диапазоне DC-2200 МГц
• Сопротивление: изоляции не менее 5000 МОм, центрального контакта не более 1.00 мОм, внешнего контакта не более 0.25 мОм
• Выдерживаемое напряжение: 2500 В rms (AC)
• Интермодуляция 3-го порядка (PIM3): не выше -155 dBc
• Механическая надёжность: не менее 500 циклов монтажа, испытания по MIL-STD-202 (метод 213, условие D) и вибрационные испытания по MIL-STD-202 (метод 204, условие A)
• Температурный диапазон эксплуатации: от -50°C до +85°C
• Степень защиты: IP68

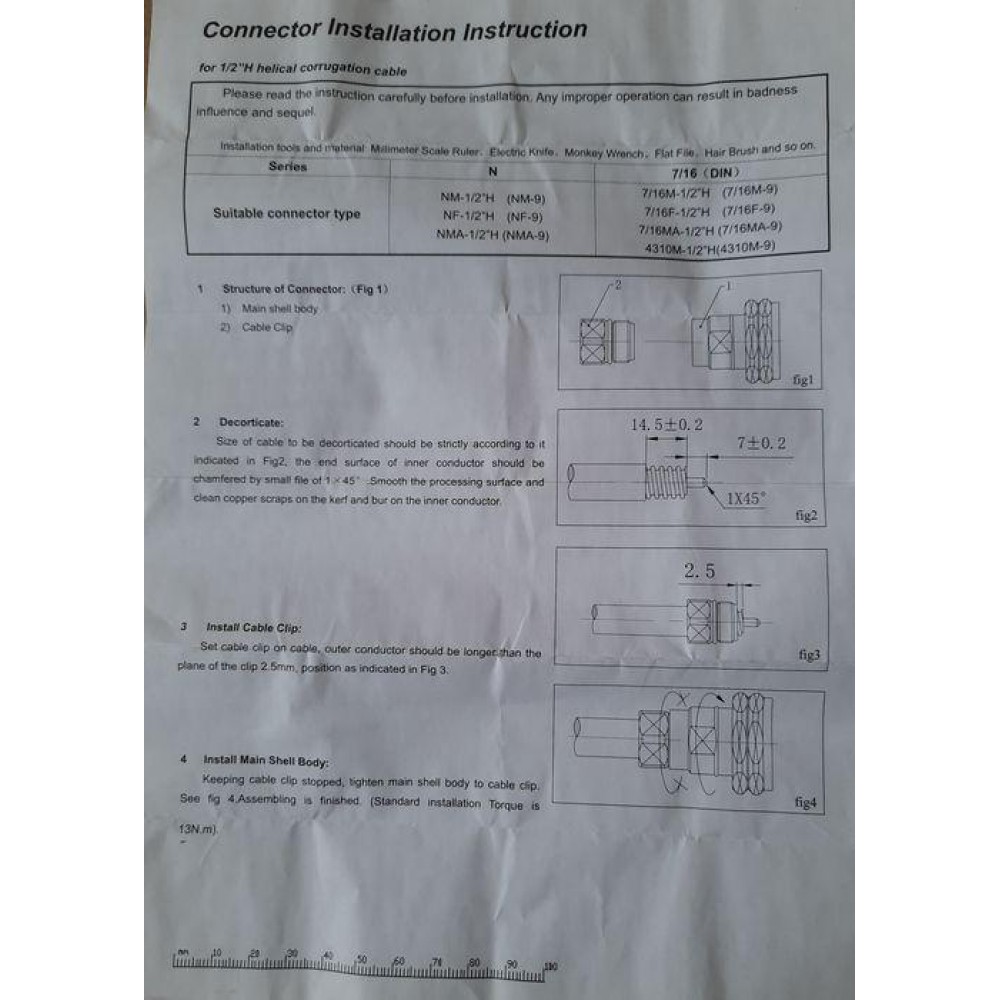

• Рекомендуемый момент затяжки: не более 13 Н*м с фиксацией нижней части и вращением только верхней части коннектора

Разъем N(гнездо) female для фидера 1/2" superflexible - преимущества

Данный разъем отличается высокой прочностью и надежностью благодаря использованию качественных материалов и прогрессивных технологий производства. Его конструкция обеспечивает стабильные электрические параметры даже при длительной эксплуатации и воздействии вибраций. Благодаря герметичности класса IP68 коннектор сохраняет эксплуатационные характеристики в условиях повышенной влажности и пыли. Низкие потери сигнала и минимальный уровень интермодуляционных искажений делают этот разъем оптимальным решением для современных радиочастотных систем с высокими требованиями к качеству соединения.

Применение

Разъем N (гнездо) female для фидера 1/2" superflexible широко применяется в телекоммуникационных сетях, радиостанциях и антенно-фидерных системах. Он используется в тех случаях, когда необходимо обеспечить надежное и стабильное подключение гибких коаксиальных кабелей в радиочастотном оборудовании. Коннектор подходит для монтажа и обслуживания устройств, где важна долговечность и высокое качество электрических соединений в сложных эксплуатационных условиях.

Выбирая этот разъем, вы получаете надежный и качественный компонент, который обеспечит стабильную работу вашего оборудования и длительное сохранение технических характеристик.
