Разъем N(гнездо) female для фидера 1/2

Разъем N(гнездо) female для фидера 1/2 купить

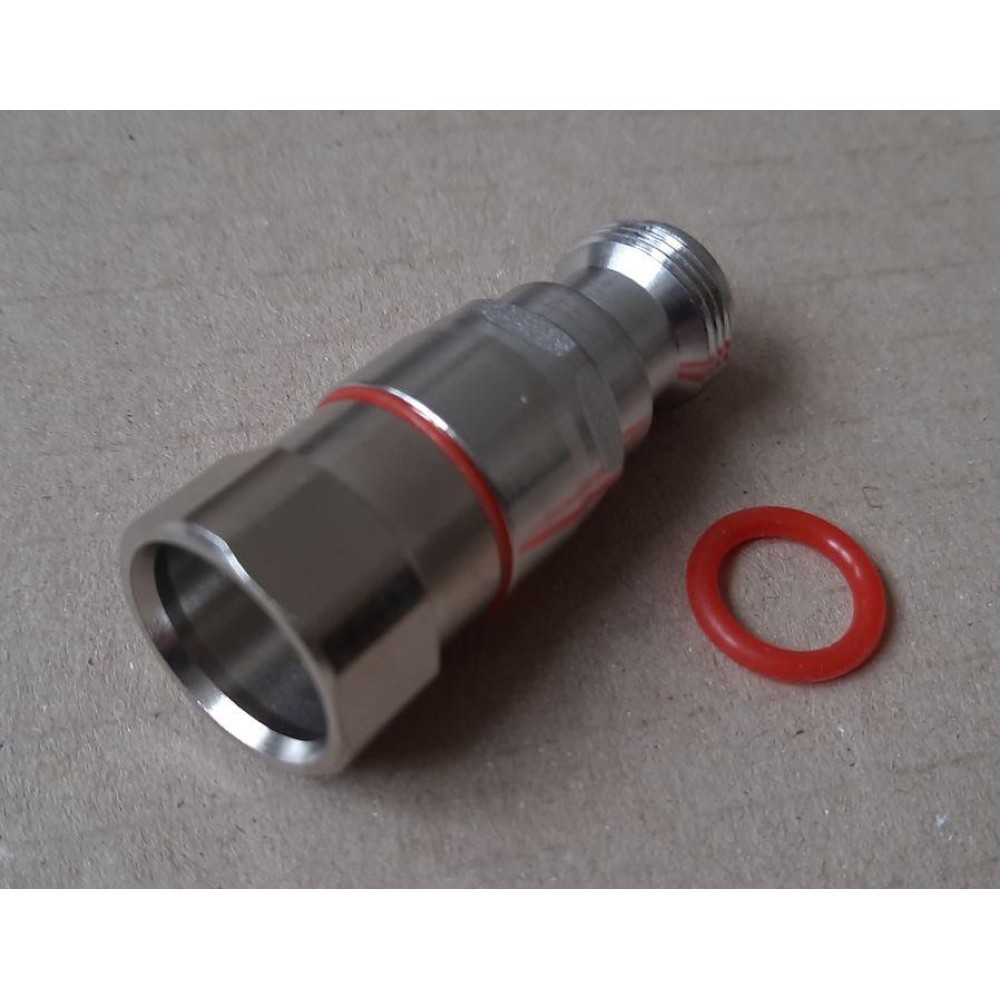

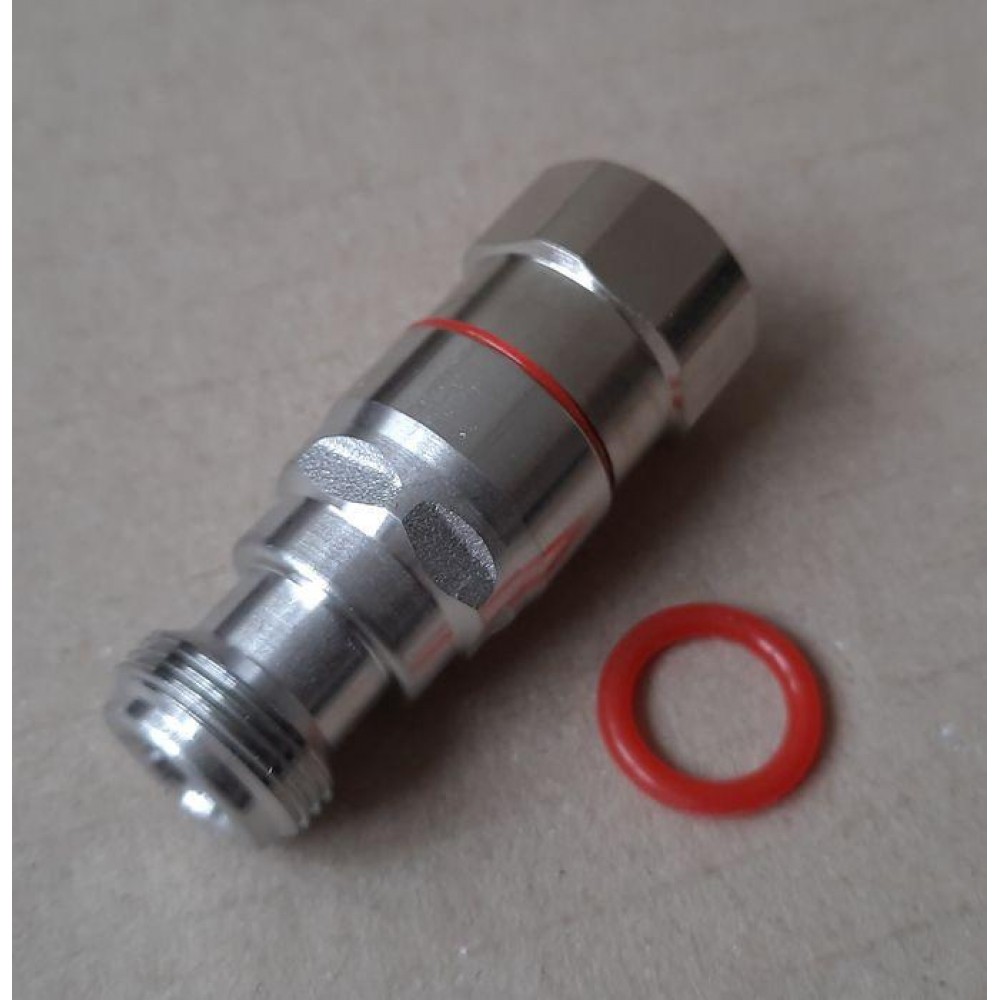

Разъем N-типа с гнездом (female) предназначен для подключения коаксиальных фидеров диаметром 1/2". Этот компонент обеспечивает прочное и стабильное соединение, совместимое с различными типами кабелей, используемыми в радиочастотных системах высокой частоты.

Основные характеристики

• Тип разъёма: N-тип, гнездо (female) для фидера 1/2"
• Совместимые кабели: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2″

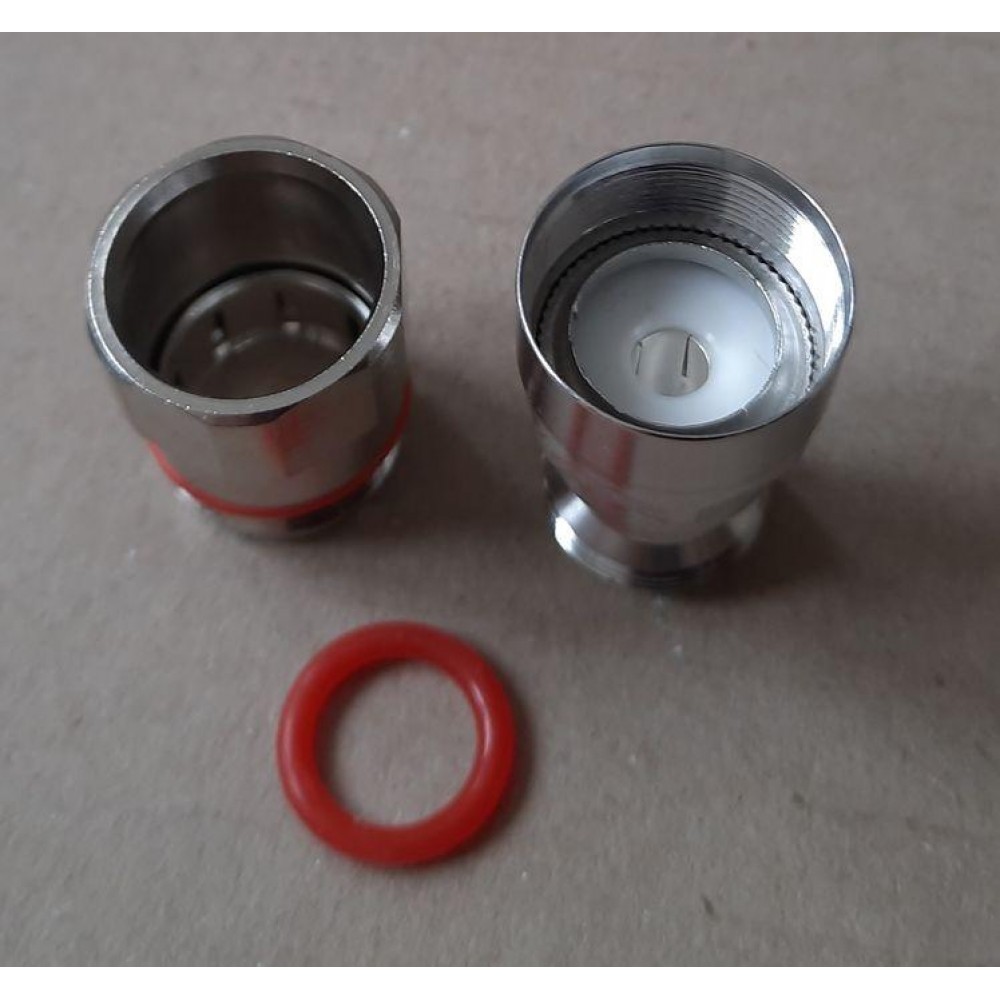

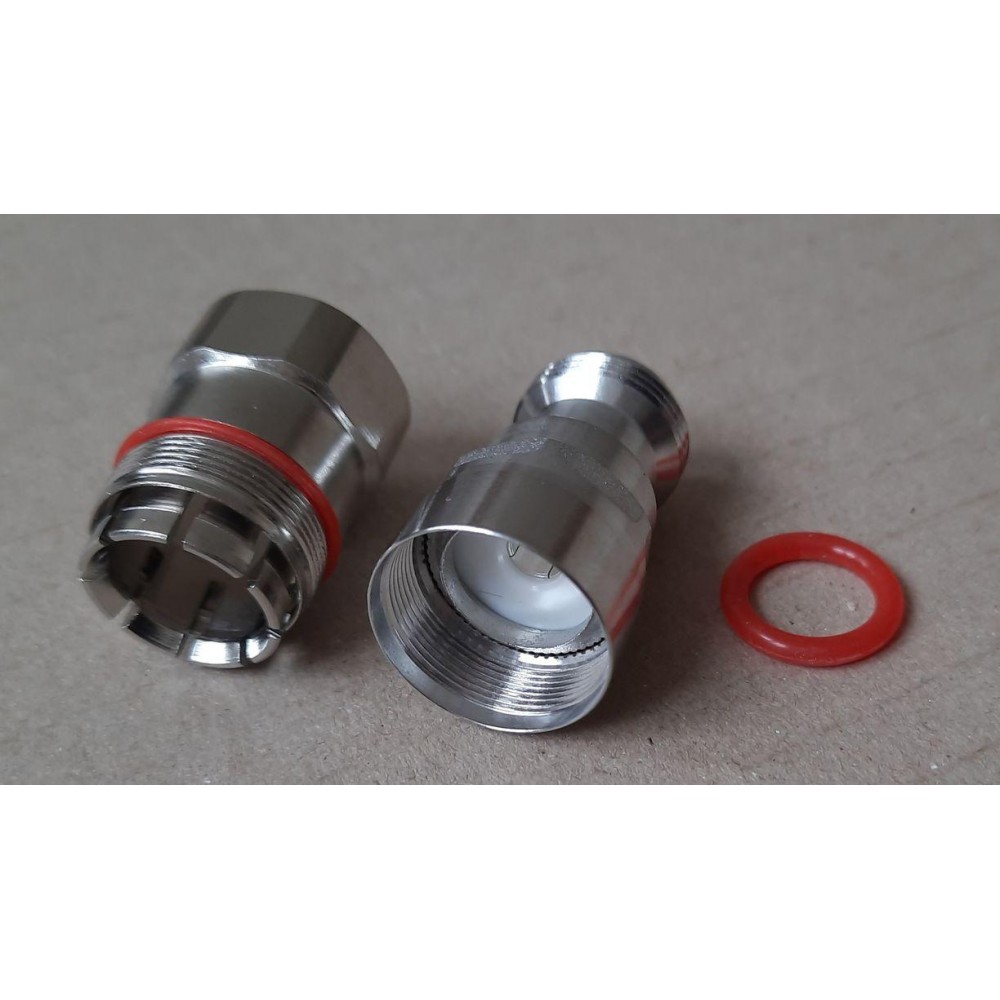

• Материалы: центральный контакт из латуни с серебряным покрытием, изолятор выполнен из полимера TPX, корпус и внешний контакт латунные с трёхметаллическим покрытием, уплотнитель силиконовый, гайка латунная с никелевым покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) не более 1.08 в диапазоне 800-2200 МГц, внесённые потери до 0.10 дБ в диапазоне DC-2200 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: центрального не более 1.00 мОм, внешнего до 0.25 мОм
• Выдерживаемое напряжение изоляции: 2500 В переменного тока (rms)
• Интермодуляция 3-го порядка (PIM3): не хуже -155 дБМ
• Механическая долговечность: минимум 500 циклов монтажа согласно стандарту MIL-STD-202
• Вибрационная стойкость: соответствует MIL-STD-202, метод 204, условие A
• Температурный диапазон эксплуатации: от -50°C до +85°C
• Степень защиты: IP68
• Вес: 34 грамма

Разъем N(гнездо) female для фидера 1/2 - преимущества

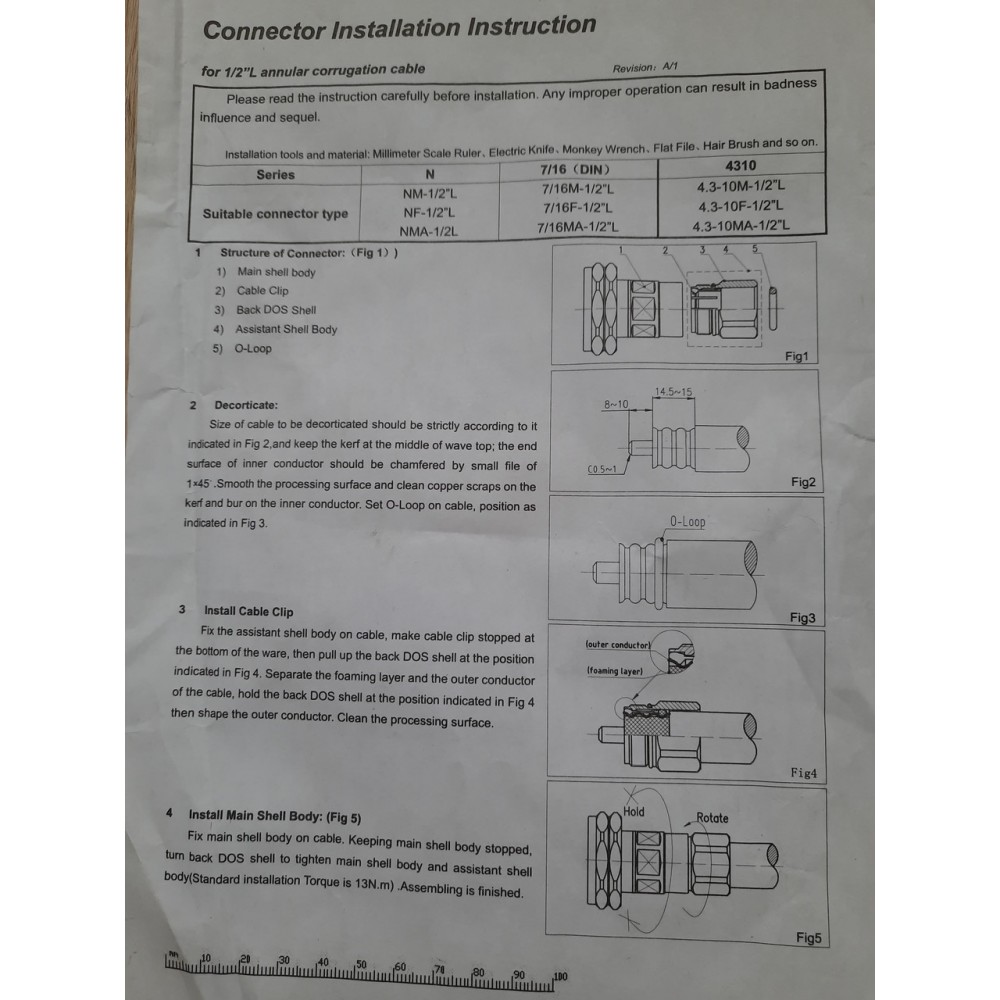

Данный разъем отличается высокой надёжностью и длительным сроком службы благодаря применению качественных материалов, таких как латунь с серебряным и никелевым покрытием, а также прочный полимерный изолятор TPX. Его отличные электрические характеристики обеспечивают стабильное соединение с минимальными потерями сигнала и низким уровнем помех. Соответствие военным стандартам MIL-STD-202 и высокая степень защиты IP68 делают этот разъем идеальным для эксплуатации в сложных условиях, включая вибрации и значительные температурные колебания. Особое внимание уделено механике монтажа: момент затяжки не должен превышать 13 Н*м, при установке необходимо фиксировать верхнюю часть разъема, чтобы предотвратить попадание металлических частиц на пинодиэлектрик фидера, что способствует надежной и долговременной работе оборудования.

Применение

Разъем N-типа (гнездо) широко применяется в системах радиосвязи, телекоммуникационных сетях и передачах данных, где требуется надежное высокочастотное соединение. Он подходит для подключения коаксиальных кабелей диаметром 1/2" в базовых станциях, антенных системах, радиомодемах и другом профессиональном оборудовании, работающем в диапазоне частот до 11 ГГц. Высокая механическая устойчивость и влагозащита обеспечивают стабильную работу в экстремальных условиях эксплуатации.

Разъем N(гнездо) female для фидера 1/2" представляет собой надежное и качественное решение для высокочастотных соединений, гарантируя долговечность и стабильность работы оборудования.
