Разъем N male для кабеля TZC 500 32 - Telegaertner J01020A0127

Купить Разъем N male для кабеля TZC 500 32 - Telegaertner J01020A0127

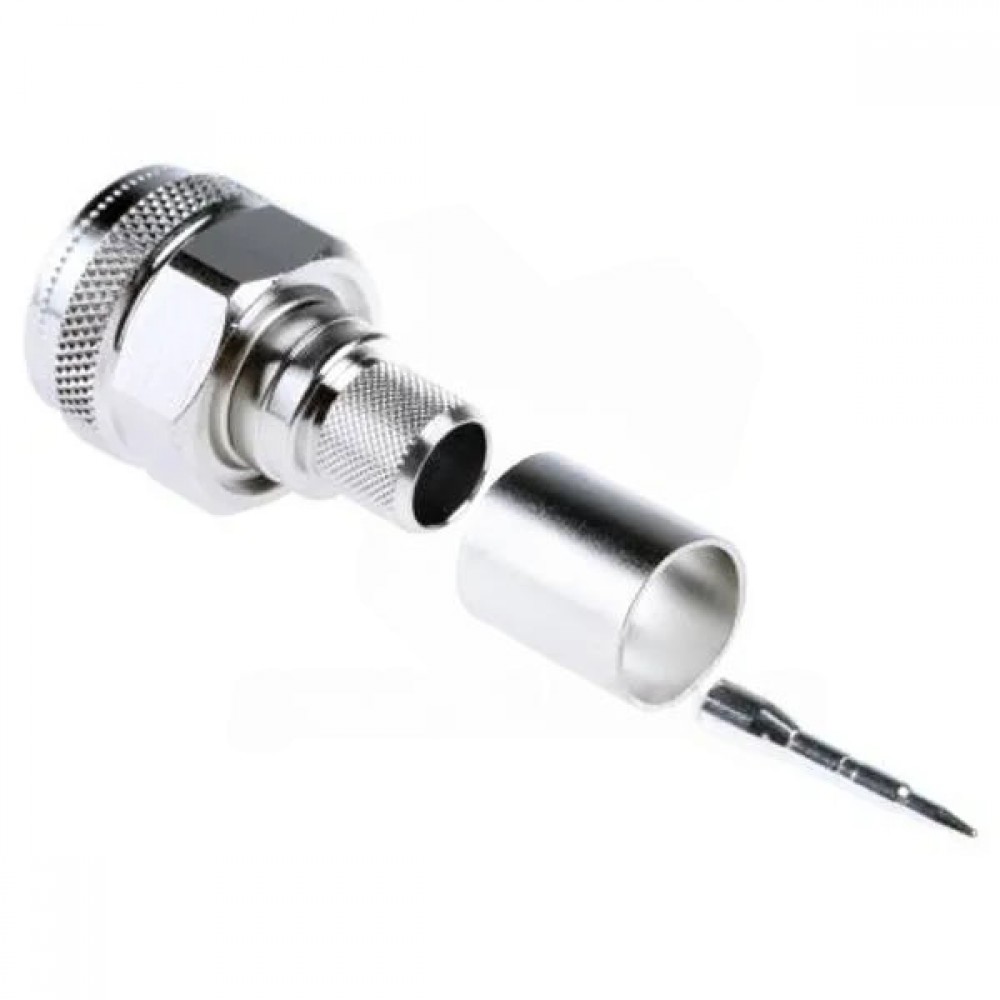

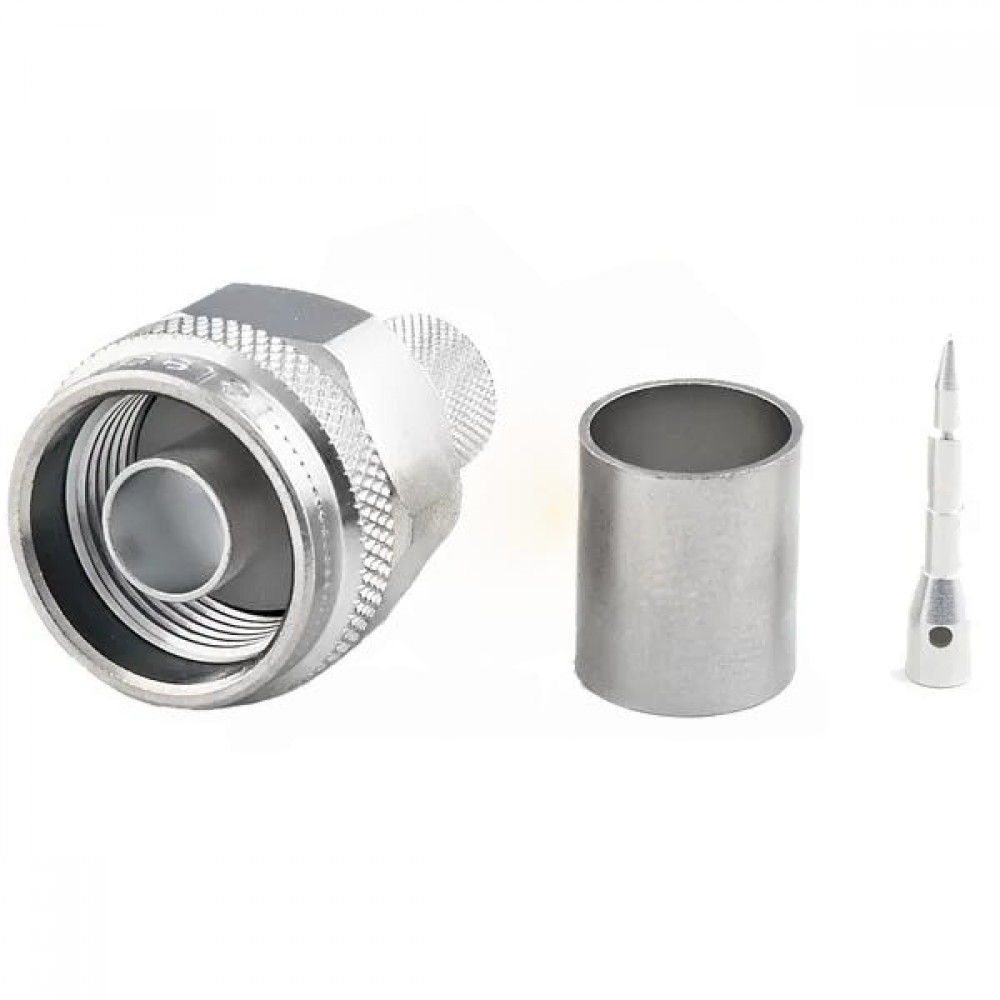

Разъем N male Telegaertner J01020A0127 представляет собой высококачественный коммутационный элемент, предназначенный для надежного подсоединения коаксиальных кабелей с низкими потерями сигнала. Этот разъем произведён в Германии и отличается точной механической посадкой, что обеспечивает стабильную передачу радиочастотных сигналов на частотах до 11 ГГц. Он оптимален для профессионального применения в системах радиосвязи, телекоммуникациях и других высокочастотных устройствах.

Ключевые характеристики

• Тип разъема: N male (штекер с прямым корпусом) для удобства монтажа.
• Импеданс 50 Ом обеспечивает минимальные потери и высокую согласованность сигналов.
• Поддержка кабелей: RG8, TZC 500 32, LMR-400, 213CRT7 LOW LOSS EUPEN, WCX400, а также серии 7810A, 9913, 9914 производства Belden и аналогичные.
• Обжимное соединение (обтиск) упрощает установку и не требует применения специального инструмента.
• Центральный контакт выполнен из высококачественного медно-бериллиевого сплава CuBe2 и сплава CuPb1.15Ni1 (C97), что гарантирует отличную проводимость и долговечность.
• Внешний проводник и корпус изготовлены из латуни CuZn39Pb3 и покрыты защитными слоями Telealloy (CuSnZn3) и Optargen (Ag2CuSnZn0.5) для повышения коррозионной стойкости.
• Изолятор из высококачественного PTFE обеспечивает надежную изоляцию и устойчивость к высоким температурам.
• Рекомендуемый момент затяжки – от 4 до 6 Нм для обеспечения плотного и длительного соединения.
• Коммутационная долговечность – не менее 500 циклов подключения-разъединения.
• Электрические параметры: переходное сопротивление центрального контакта не превышает 2 мОм, внешнего – 0,5 мОм; сопротивление изоляции минимум 5 Гом.
• Рабочее напряжение до 1 кВ, диапазон рабочих частот – до 11 ГГц.
• Соответствие климатическим нормам IEC 60068-1 (55/155/21) гарантирует устойчивость к различным погодным условиям.

Применение

Разъем N male Telegaertner J01020A0127 широко применяется в оборудовании радиосвязи, телекоммуникационных системах, а также в профессиональном аудиовизуальном оснащении. Он идеально подходит для монтажа кабелей в высокочастотных сетях, где необходимо минимизировать потери сигнала и обеспечить прочное механическое соединение. При выборе важно убедиться, что кабель совместим с поддерживаемыми типами, а при установке применять рекомендуемый момент затяжки для предотвращения повреждений и ухудшения качества контакта. Благодаря высокой прочности и устойчивости к климатическим воздействиям, этот разъем может использоваться как в помещении, так и в условиях открытой среды.

Разъем N male для кабеля TZC 500 32 - Telegaertner J01020A0127 – преимущества

Данный разъем предлагает ряд значимых преимуществ, выделяющих его среди аналогов. Прецизионное немецкое производство гарантирует отличное качество и долговечность изделия. Использование высококачественных сплавов и покрытий обеспечивает надежную защиту от коррозии и износа, что особенно актуально для эксплуатации в сложных климатических условиях. Простота монтажа без необходимости специального инструмента сокращает время и усилия при установке и обслуживании. Универсальность совместимости с широким спектром коаксиальных кабелей делает этот разъем гибким решением для разнообразных технических задач, а его стабильная работа на частотах до 11 ГГц обеспечивает минимальные потери сигнала в системах передачи данных и радиосвязи.
