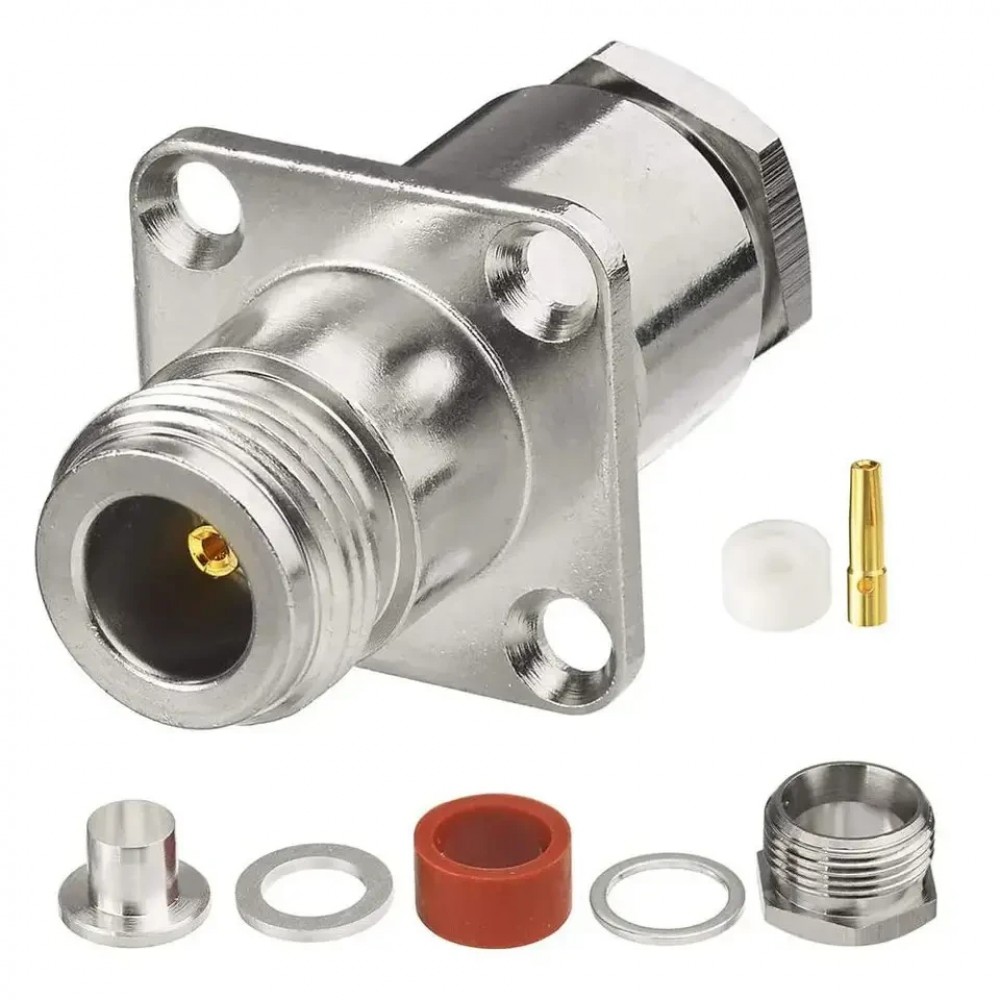

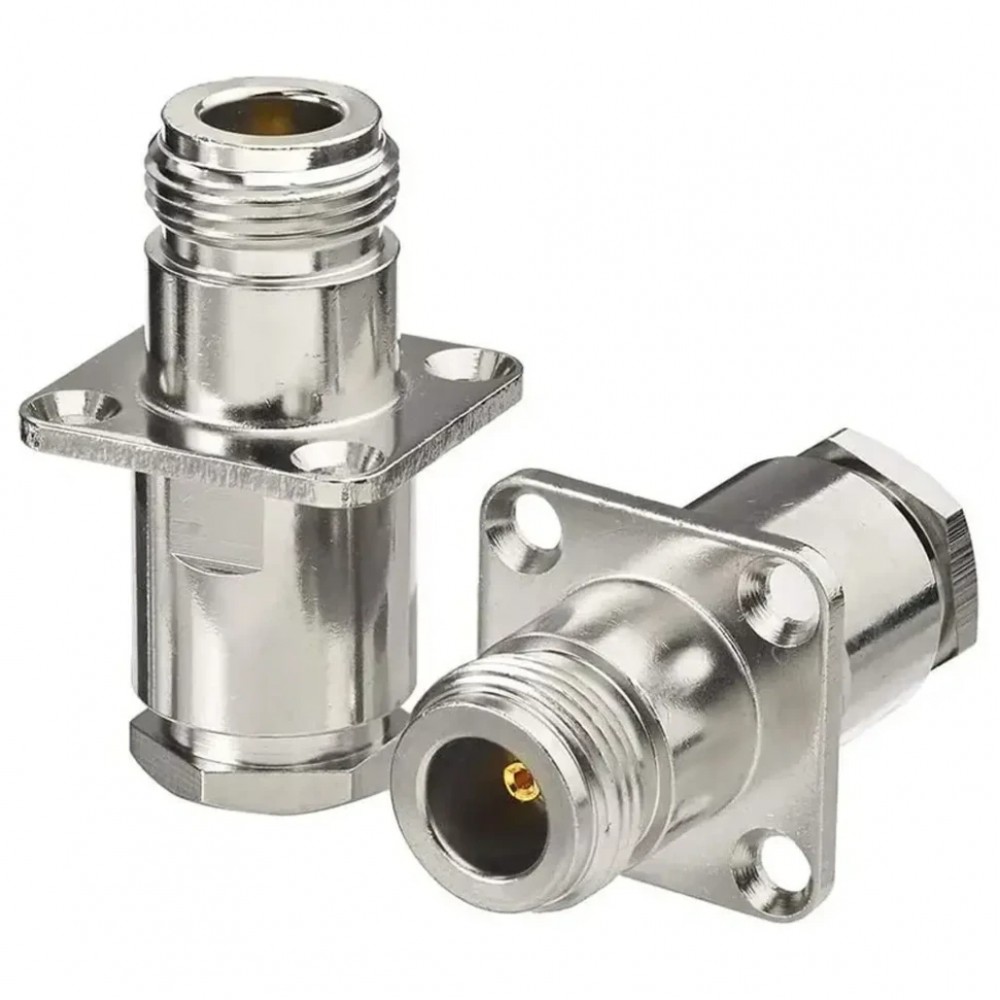

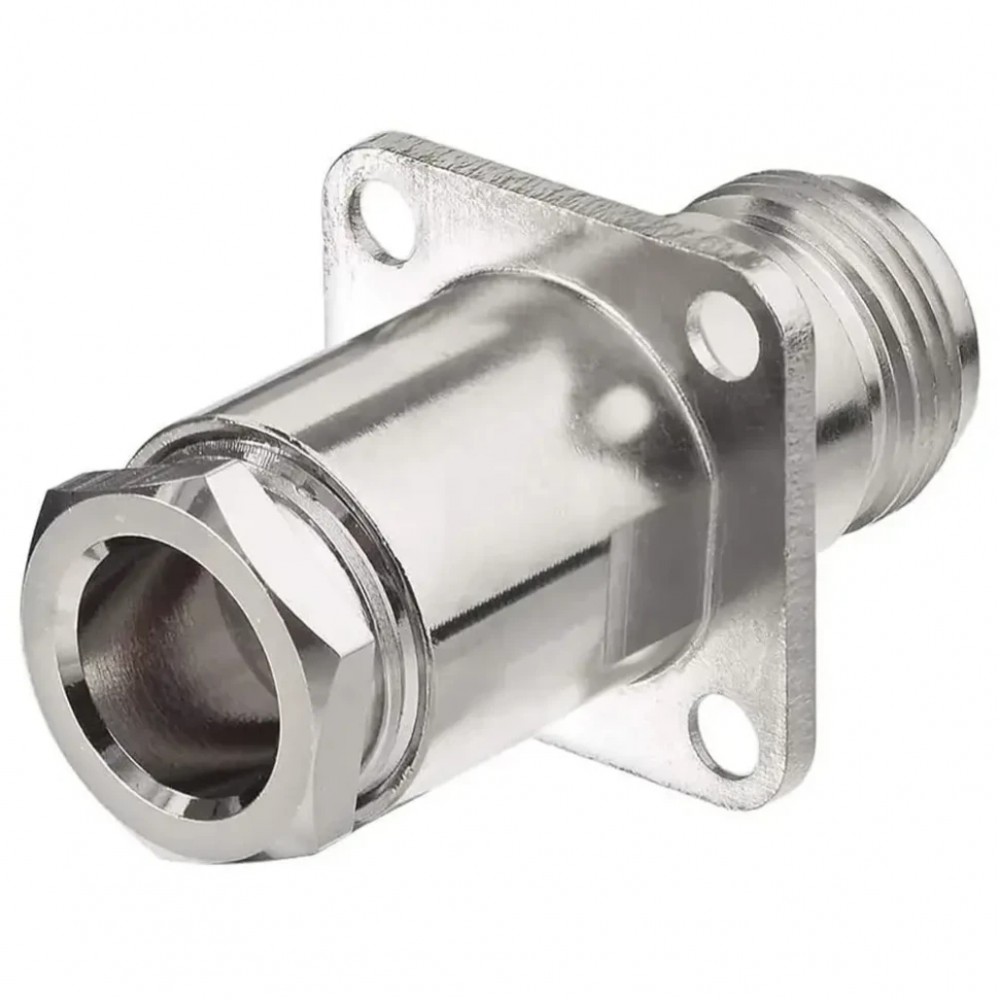

Разъем N-female на кабель RG8, крепление на блок (4 винта)

Купить Разъем N-female на кабель RG8, крепление на блок (4 винта)

Разъем N-female с креплением на блок – это высококачественное решение для подключения коаксиальных кабелей RG8 и аналогичных типов, таких как RG213 и LMR400. Предназначенный для установки на корпус оборудования, данный разъем обеспечивает надежное и устойчивое соединение в радиочастотных системах, требующих максимальной стабильности сигнала и прочности монтажа. Его конструкция с фланцем и четырьмя винтами позволяет легко и надежно фиксировать разъем, что особенно важно при эксплуатации в сложных условиях.

Ключевые характеристики

• Поддержка кабелей типов RG8, RG213 и LMR400, обеспечивающая универсальность подключения;
• Разъем типа N-female с прямым расположением контакта для оптимальной передачи сигнала;

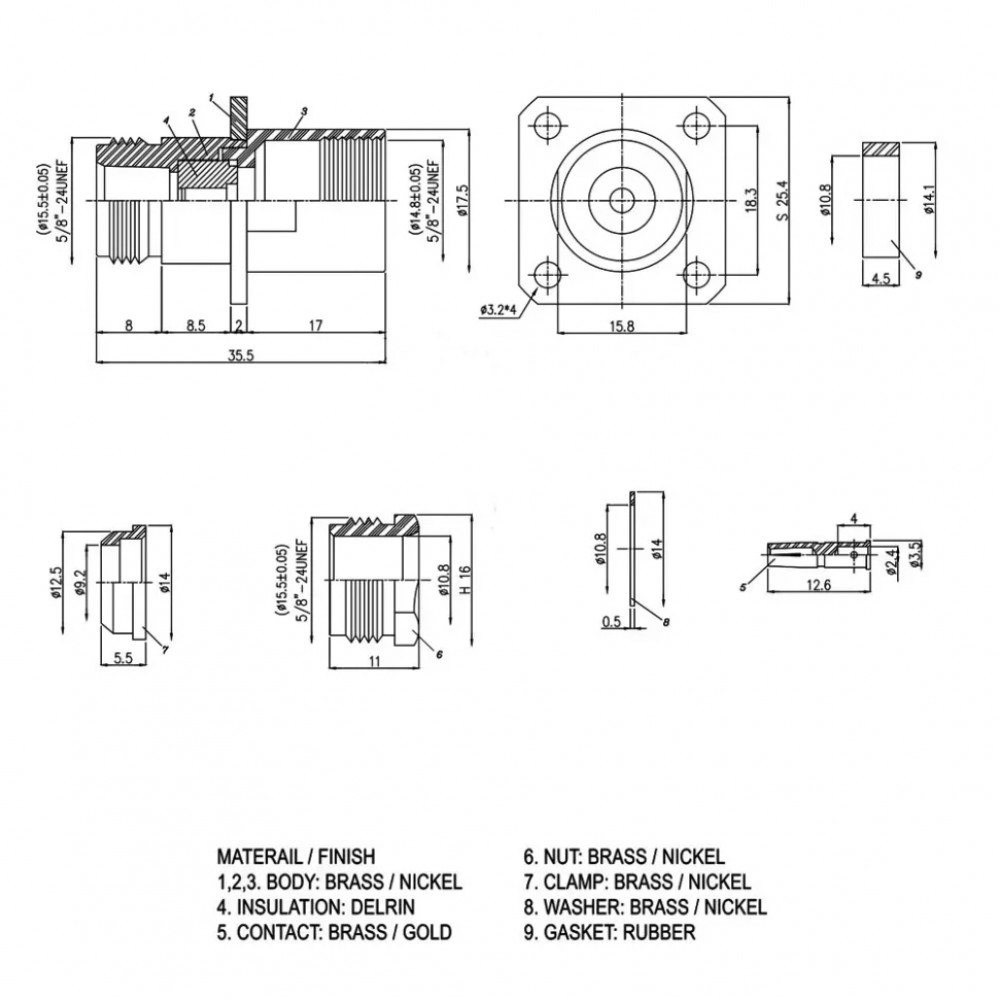

• Монтаж на корпус оборудования с использованием фланца и четырех винтов для надежной фиксации;
• Импеданс 50 Ом, обеспечивающий высокое качество сигнала на частотах до 11 ГГц;
• Центральный контакт требует пайки, что гарантирует стабильное и долговечное электрическое соединение;
• Номинальное напряжение – 1000 В переменного тока, высокое сопротивление изоляции не менее 5000 МОм при 500 В постоянного тока;
• Контактное сопротивление не превышает 3,0 мОм, что минимизирует потери сигнала;
• Возможность выдерживать импульсное напряжение до 2500 В переменного тока в течение минуты, подтверждающая надежность и безопасность эксплуатации.

Применение

Данный разъем широко используется в телекоммуникационной, радиолюбительской и радиоэлектронной технике, где требуется качественное подключение коаксиальных кабелей средней и большой толщины. Он отлично подходит для монтажа в усилителях мощности, радиопередатчиках, антеннах и других устройствах связи, где важна надежность и стабильность передачи сигнала. При выборе необходимо обратить внимание на соответствие типа разъема диаметру и характеристикам кабеля, а также учитывать требования частотного диапазона вашей системы. Монтаж требует аккуратного выполнения пайки центральной жилы для обеспечения длительной безотказной работы.

Разъем N-female на кабель RG8, крепление на блок (4 винта) – преимущества

Данный разъем выделяется высокой надежностью и долгим сроком службы, поддерживая стабильную работу в широком диапазоне частот до 11 ГГц. Крепление посредством фланца с четырьмя винтами гарантирует прочный фиксирующий контакт, который исключает люфт и усиливает устойчивость к вибрациям и температурным колебаниям. Использование пайки для монтажа центрального контакта обеспечивает электромеханическую стабильность, снижающую риск появления неполадок. Благодаря низкому контактному сопротивлению и высокому сопротивлению изоляции, разъем обеспечивает минимальные потери сигнала и качественную передачу данных, что делает его оптимальным выбором для профессиональных радиочастотных систем.
