Разъем N female для кабеля RG-8 (RG213) обжим

Купить Разъем N female для кабеля RG-8 (RG213) обжим

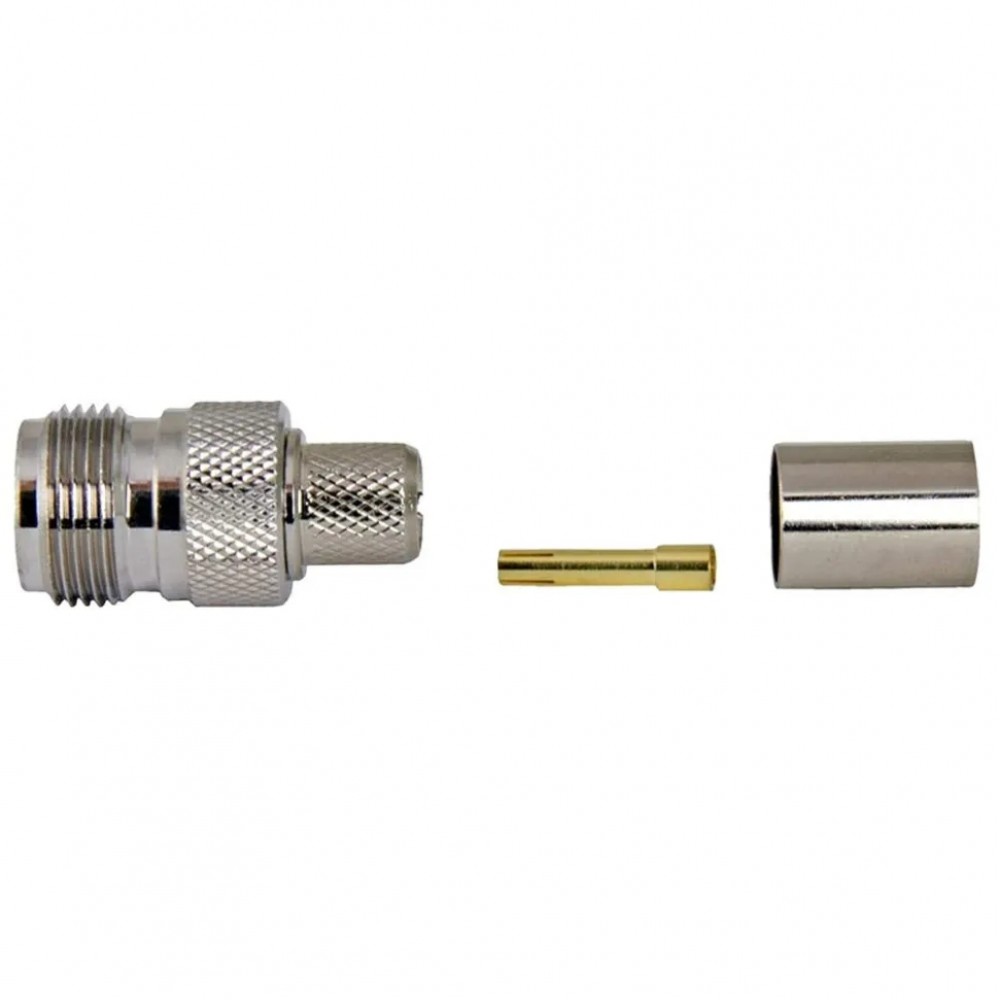

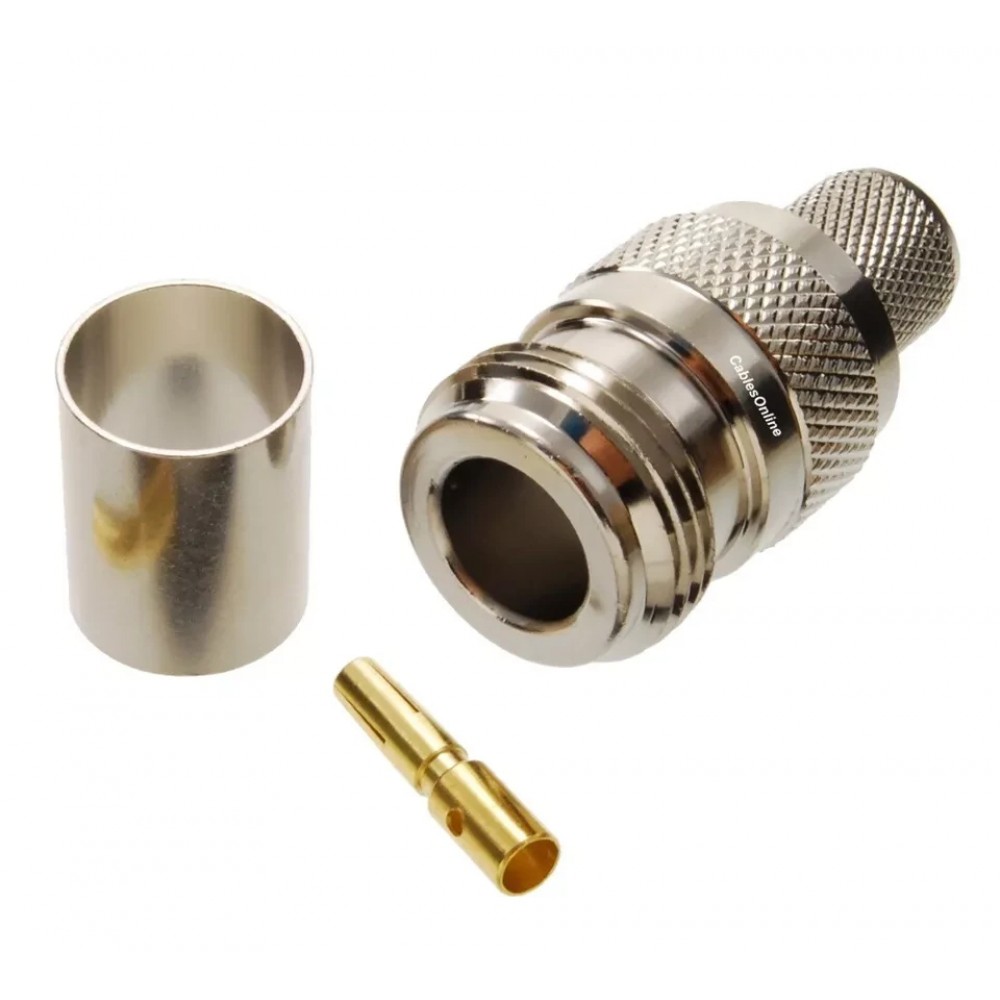

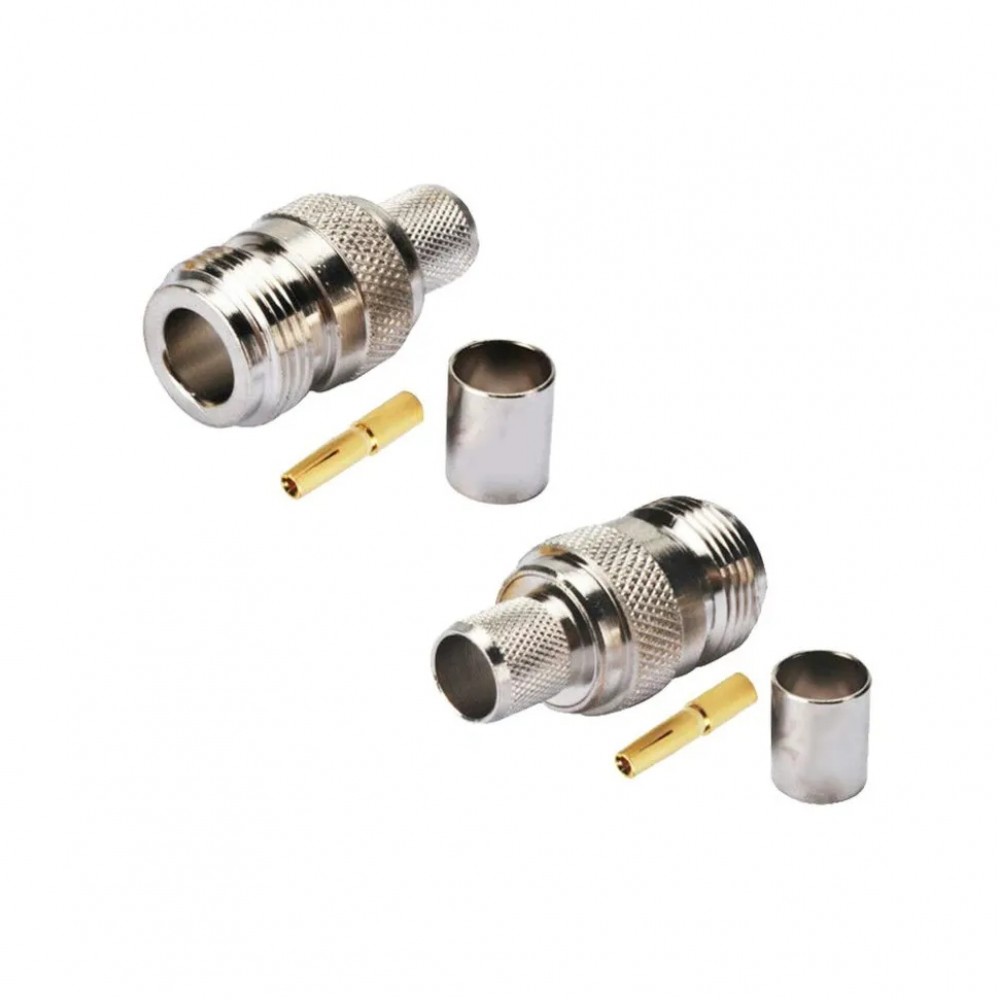

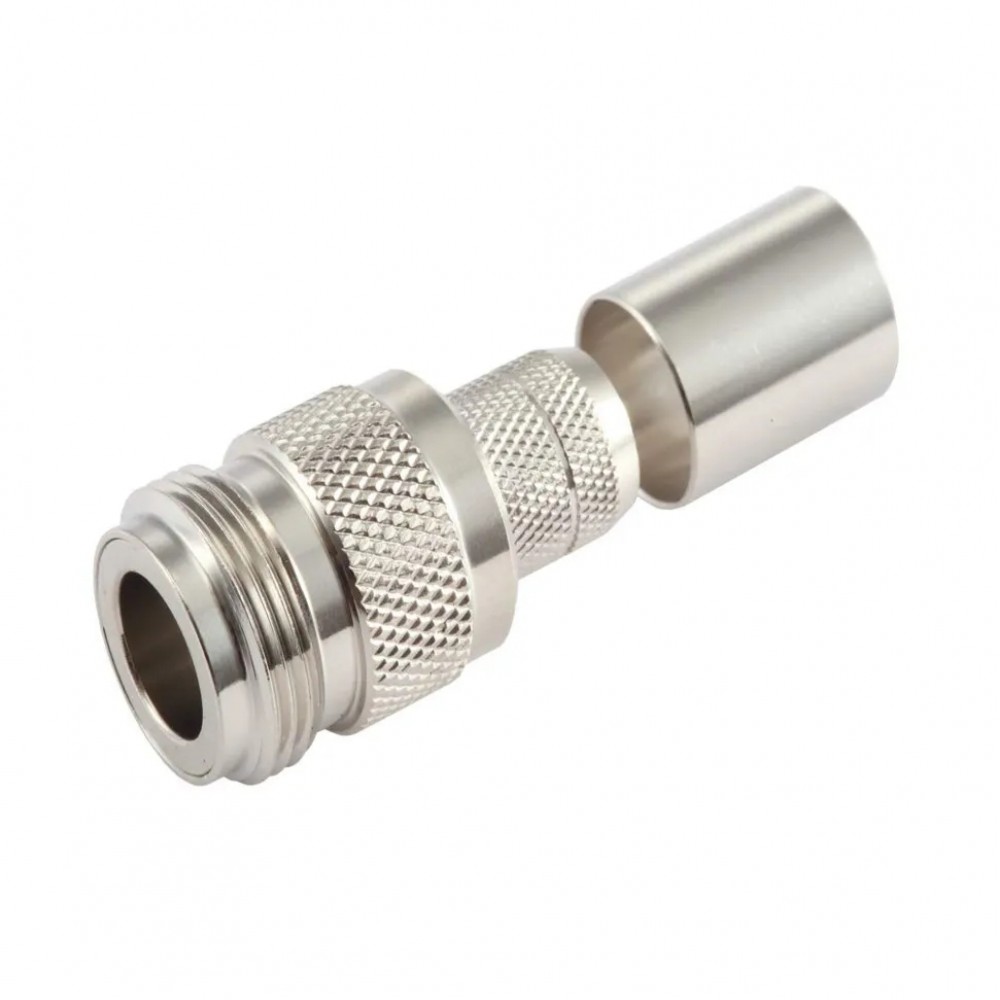

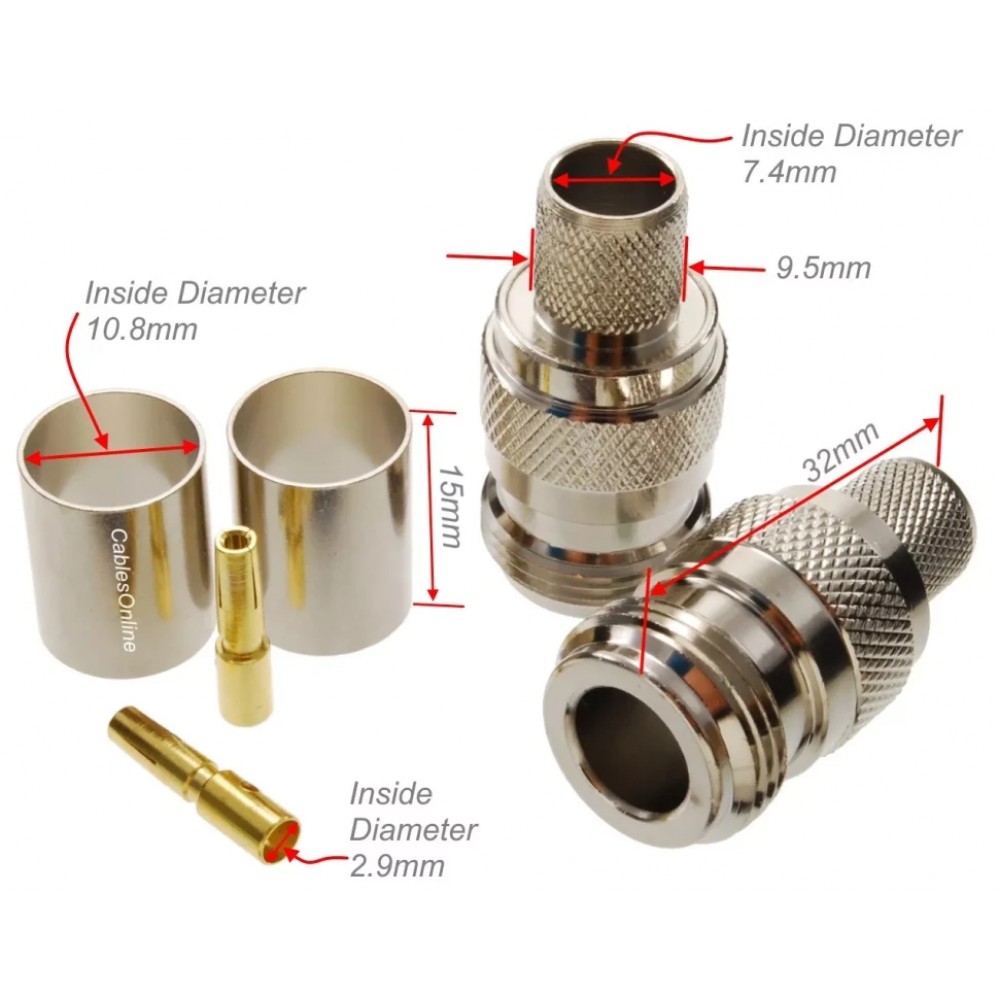

Разъем N female представляет собой высококачественный коаксиальный коннектор, предназначенный для профессионального соединения кабелей типа RG-8, RG213, LMR400 и аналогичных с импедансом 50 Ом. Этот разъем создан для обеспечения устойчивого и долговечного контакта в радиочастотных системах, работает в широком диапазоне частот до 11 ГГц и отличается системой обжимного монтажа, что гарантирует надежность и минимальные потери сигнала. Коннектор подходит для использования в сложных условиях эксплуатации, включая наружные установки и объекты с повышенными требованиями к защите от влаги и пыли.

Ключевые характеристики

• Тип разъема: N female (гнездо) с надежным резьбовым креплением для прочного соединения.
• Совместимость: подходит для кабелей RG-8, RG213, LMR400, SLL400, KSR400 и других с импедансом 50 Ом.
• Рабочий частотный диапазон: от 0 до 11 ГГц, обеспечивающий широкий спектр применений в ВЧ-оборудовании.
• Импеданс: строго 50 Ом для поддержки стабильной и качественной передачи сигнала.
• Монтаж: обжимной тип установки с припаиванием центрального контакта, что повышает надежность и стойкость соединения.
• Номинальное рабочее напряжение: выдерживает переменное напряжение до 1000 В, что подходит для профессиональных систем.
• Контактное сопротивление: не превышает 3,0 мОм, что минимизирует потери сигнала и ухудшение качества связи.
• Изоляционное сопротивление: не менее 5000 МОм при испытании постоянным напряжением 500 В.
• Испытательное напряжение на изоляцию: способно выдержать 2500 В переменного тока в течение 1 минуты, подтверждая высокую надежность изоляции.
• Конструкция с прямым расположением контактов, обеспечивающая удобство подключения и минимальное затухание сигнала.

Применение

Данный разъем широко используется в системах радиосвязи, спутниковых установках, антенных конструкциях, а также в профессиональном радиотехническом оборудовании, где важна стабильная передача радиочастотных сигналов. Он отлично подходит для монтажных работ как внутри помещений, так и на открытом воздухе благодаря своему всепогодному исполнению. При выборе важно учитывать совместимость с кабелем по импедансу (50 Ом) и необходимый диапазон частот до 11 ГГц. Правильное и надежное соединение способствует стабильной работе устройств и увеличивает срок службы систем связи.

Разъем N female для кабеля RG-8 (RG213) обжим – преимущества

Главное преимущество этого разъема — высокая надежность соединения, достигнутая за счет обжимного монтажа с пайкой центрального контакта. Такая технология исключает возможность ослабления контакта под воздействием вибраций или внешних факторов. Кроме того, резьбовое крепление обеспечивает устойчивость механического соединения, что важно при условиях эксплуатации с частыми подключениями и отключениями. Коннектор имеет всепогодное исполнение, устойчивое к влаге и пыли, что расширяет спектр его применения. Широкий частотный диапазон и низкие потери на контактах гарантируют качественную передачу сигнала без искажений, что особенно ценно для профессиональных радиочастотных систем и высокочастотного оборудования.
