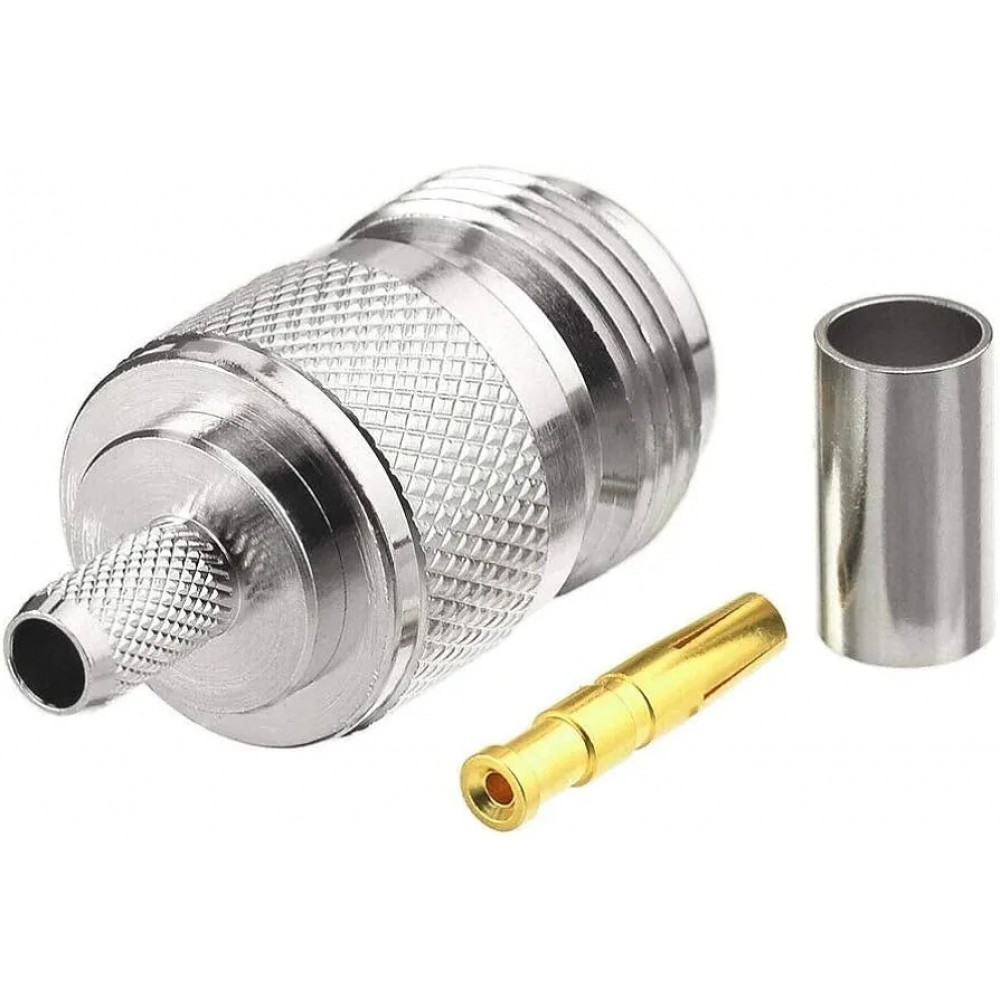

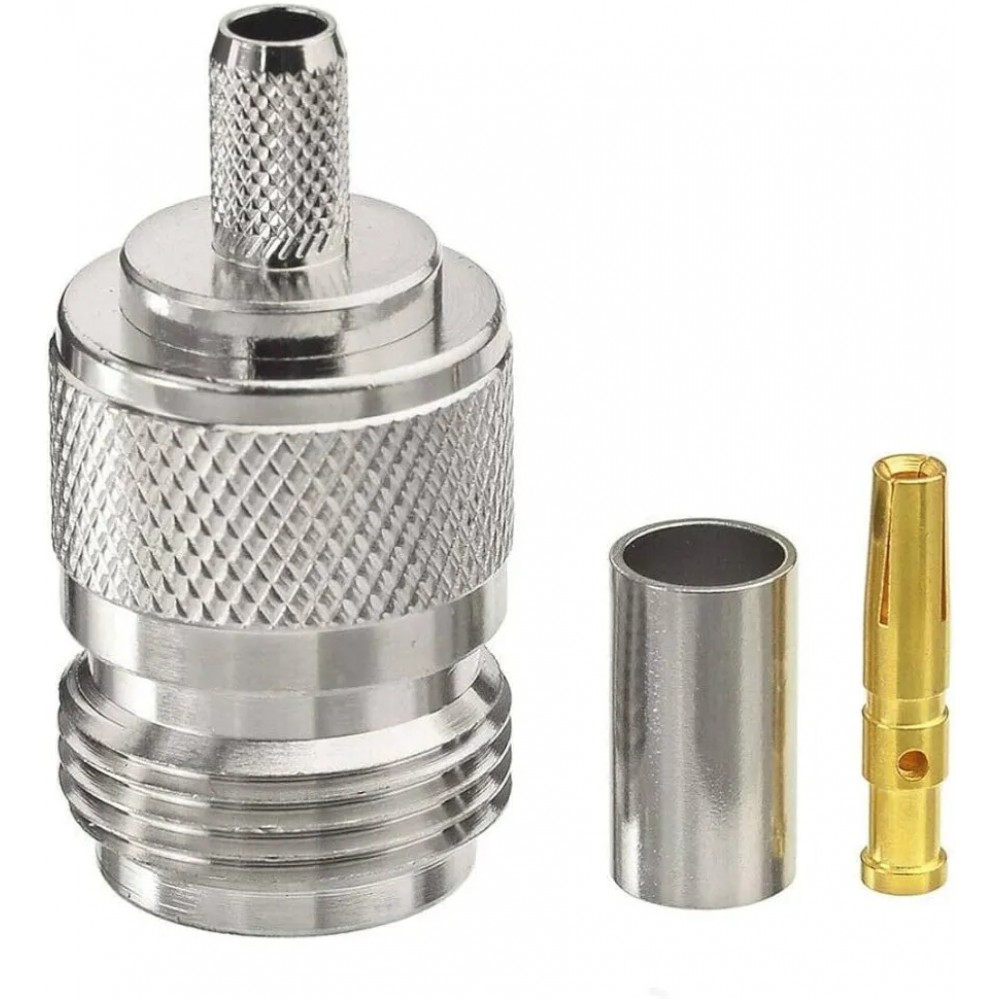

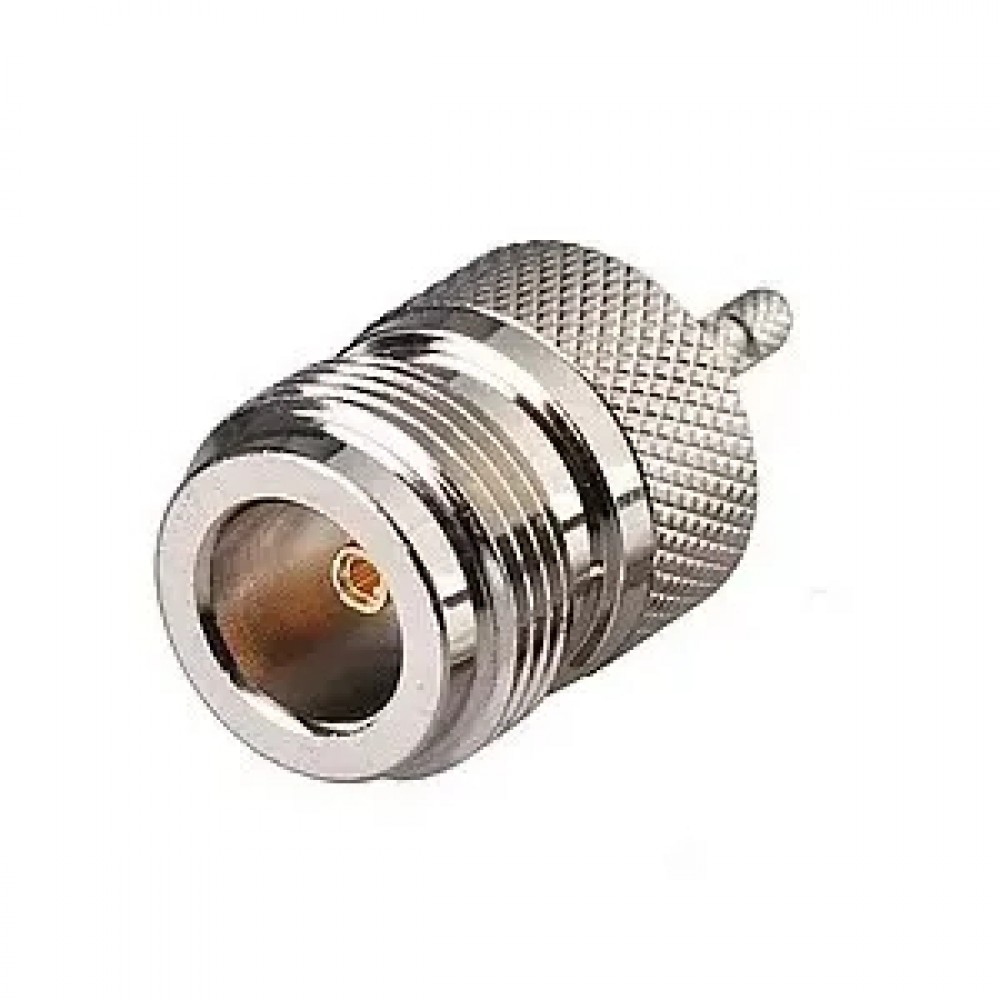

Разъем N-Female для кабеля RG-58

Купить Разъем N-Female для кабеля RG-58

Разъем N-Female для кабеля RG-58 — это надежный и универсальный коаксиальный коннектор, предназначенный для качественного соединения кабелей типа RG-58 и сходных по параметрам. Он идеально подходит для применения в современных системах связи, включая GSM, 3G, 4G и 5G, а также для радиолюбительских и профессиональных радиотехнических задач. Конструкция разъема обеспечивает высокую частотную стабильность и минимальные потери сигнала, что делает его незаменимым компонентом при сборке и ремонте кабельных линий.

Ключевые характеристики

• Тип разъема: коаксиальный N-Female (гнездовой вариант) с женским центральным контактом.
• Центральный контакт: выполнен как «мама», допускает установку методом пайки или обжима для удобства монтажа.
• Крепление экрана и оплетки кабеля производится с помощью обжимного инструмента (кримпера), обеспечивая надежное соединение.
• Конструкция: прямой тип разъема для простой интеграции в линии передачи сигнала.
• Совместимость с широким спектром кабелей: RG-58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и другими, при диаметре изоляции до 5,5 мм и центральной жиле до 1,2 мм.
• Материал корпуса — латунь с никелевым покрытием, что гарантирует высокую прочность и защиту от коррозии.
• Центральный контакт покрыт золотом для обеспечения оптимальной электропроводимости и защиты от окисления.
• Диэлектрик из качественного делрина обеспечивает стабильную электрическую изоляцию и надежность работы.
• Импеданс 50 Ом, подходящий для радиочастотных систем с рабочим диапазоном до 11 ГГц.
• Максимальный КСВ не превышает 1,3, что минимизирует отражения на линии и потери сигнала.
• Разрешается эксплуатация в температурном диапазоне от -55°С до +85°С, что делает разъем пригодным для различных климатических условий.

Применение

Данный разъем широко востребован при создании и ремонте кабельных линий в системах мобильной связи (GSM, 3G, 4G, 5G), а также при монтаже радиолюбительского оборудования, профессиональных радиостанций и тестовых устройств. Он отлично подходит для использования в аэрокосмических приложениях, например, в дронах и беспилотных летательных аппаратах, где критична надежность сигнала и минимизация потерь. При выборе разъема следует учитывать соответствие размера кабеля — максимальный диаметр изоляции должен быть не больше 5,5 мм, а жилы — до 1,2 мм. Для качественного монтажа рекомендуется использовать специальный кримпер при обжимном способе крепления или обеспечить аккуратную пайку контакта. Благодаря широкому температурному диапазону эксплуатации этот разъем одинаково хорошо подходит как для внутренних установок, так и для работы на открытом воздухе в условиях переменчивой погоды.

Разъем N-Female для кабеля RG-58 – преимущества

Основным достоинством этого разъема является универсальность монтажа центрального контакта, предоставляющая выбор между пайкой и обжимом — что значительно облегчает и ускоряет процесс установки в любых условиях. Надежный корпус из латуни с никелевым покрытием обеспечивает долголетие эксплуатации и устойчивость к коррозии, а золоченый контакт гарантирует стабильное электрическое соединение с минимальным сопротивлением и отсутствием окисления. Прямой дизайн улучшает интеграцию с оборудованием и упрощает прокладку линий. Кроме того, широкие температурные пределы позволяют использовать разъем в самых разных сферах — от домашних радиостанций до уличных телекоммуникационных систем. Такой комплектный и долговечный коннектор станет оптимальным выбором для профессионалов и энтузиастов, стремящихся получить качественное и надежное соединение в своих проектах.
