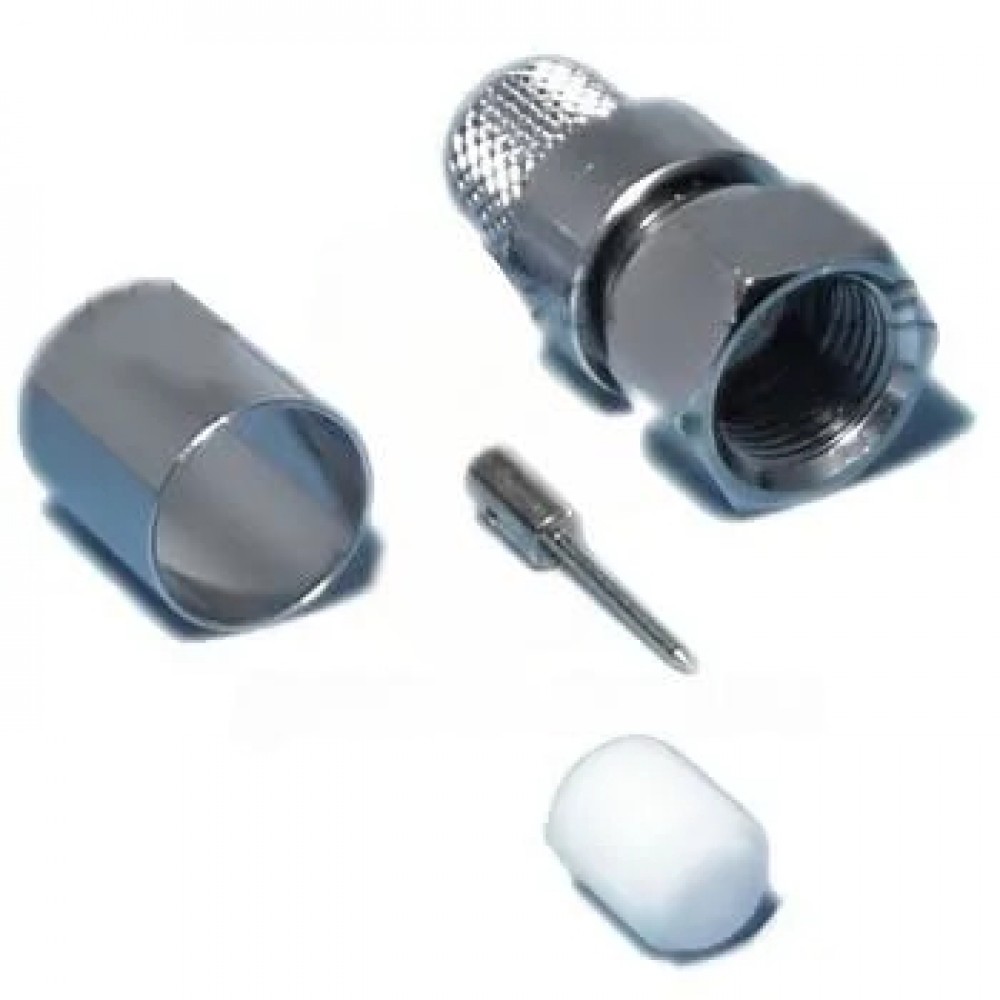

Разъем F Male на кабель RG-8, RG-213 (Обжим)

Купить Разъем F Male на кабель RG-8, RG-213 (Обжим)

Разъем F Male для коаксиальных кабелей RG-8 и RG-213 — это высококачественный коммутационный элемент, предназначенный для надежного и стабильного подключения кабелей в системах с высокочастотным сигналом. Благодаря прочной конструкции с металлическим корпусом и золотым центральным контактом, этот обжимной коннектор обеспечивает минимальные потери при передаче сигналов до 11 ГГц. Он станет отличным выбором для профессионалов в области радиосвязи, спутникового телевидения и кабельного вещания, а также для домашних мастеров, ценящих долговечность и стабильность соединения.

Ключевые характеристики

• Тип разъема: F Male (штекер с центральным контактом "папа") для обжимного монтажа;
• Метод крепления центрального контакта — пайка, обеспечивающая надежное электрическое соединение с жилой кабеля;
• Фиксация внешней оболочки производится обжимной втулкой, что требует специального инструмента для установки;
• Соединение с оборудованием реализовано через внутреннюю резьбу, обеспечивающую плотный и надежный контакт;
• Прямой корпус разъема гарантирует компактность и удобство монтажа даже в ограниченном пространстве;
• Совместимость с коаксиальными кабелями RG-8, RG-213, а также аналогичными типами, например Belden H-1000 и 9913;
• Корпус из латуни с антикоррозийным никелевым покрытием защищает от внешних воздействий и повышает срок службы;
• Золотое покрытие центрального контакта улучшает проводимость и предотвращает окисление;
• Дисперсный диэлектрик из материала Дельрин обеспечивает стабильность электрических параметров и надежную изоляцию;
• Импеданс 50 Ом оптимален для коаксиальных соединений по высокочастотным линиям;
• Рабочий диапазон частот — от постоянного тока до 11 ГГц, позволяет использовать разъем в широком спектре приложений;
• Коэффициент стоячей волны (КСВ) не превышает 1,3 на всем диапазоне частот, что значительно сокращает потери сигнала;
• Температурный режим эксплуатации от -55°C до +85°C дает возможность уверенно использовать разъем в различных климатических условиях.

Применение

Разъем F Male на кабель RG-8, RG-213 востребован в системах спутникового телевидения, радиосвязи и кабельных сетях, где требуется обеспечение высококачественной коаксиальной связи. Важно правильно подобрать совместимый кабель и использовать предназначенный для этого обжимной инструмент, что гарантирует надежную механическую и электрическую фиксацию. Благодаря высокой устойчивости к экстремальным температурам, данный коннектор подходит как для домашних условий, так и для эксплуатации во внешних инсталляциях или промышленном оборудовании. Удобное резьбовое крепление обеспечивает простоту монтажа и замены, что ускоряет работы по обслуживанию.

Разъем F Male на кабель RG-8, RG-213 (Обжим) – преимущества

Главным достоинством данного коннектора является сочетание высокой надежности и удобства монтажа. Пайка центрального контакта создает прочное и долгосрочное электрическое соединение, а обжимные элементы обеспечивают надежную фиксацию кабеля, минимизируя риск повреждений и ослабления контакта при эксплуатации. Золотое покрытие центрального контакта способствует улучшению передачи сигнала, исключая коррозию и снижая сопротивление. Низкий коэффициент стоячей волны гарантирует минимальные искажения и потери сигнала, что особенно важно для систем с высокими требованиями к качеству связи. Универсальность разъема позволяет использовать его в широком спектре задач, удовлетворяя как профессиональные, так и бытовые потребности.
