Разъем 7-16(штекер) male для фидера 1/2" superflexible

Разъем 7-16(штекер) male для фидера 1/2" superflexible купить

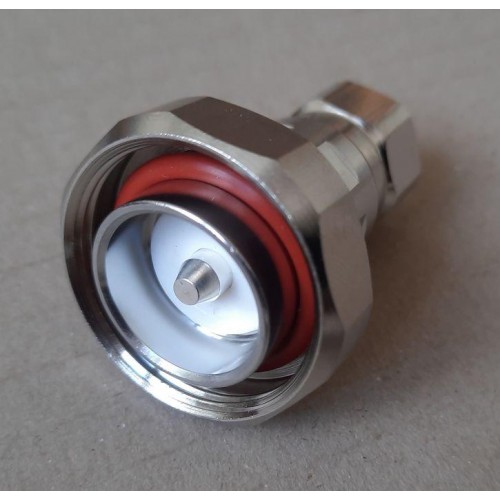

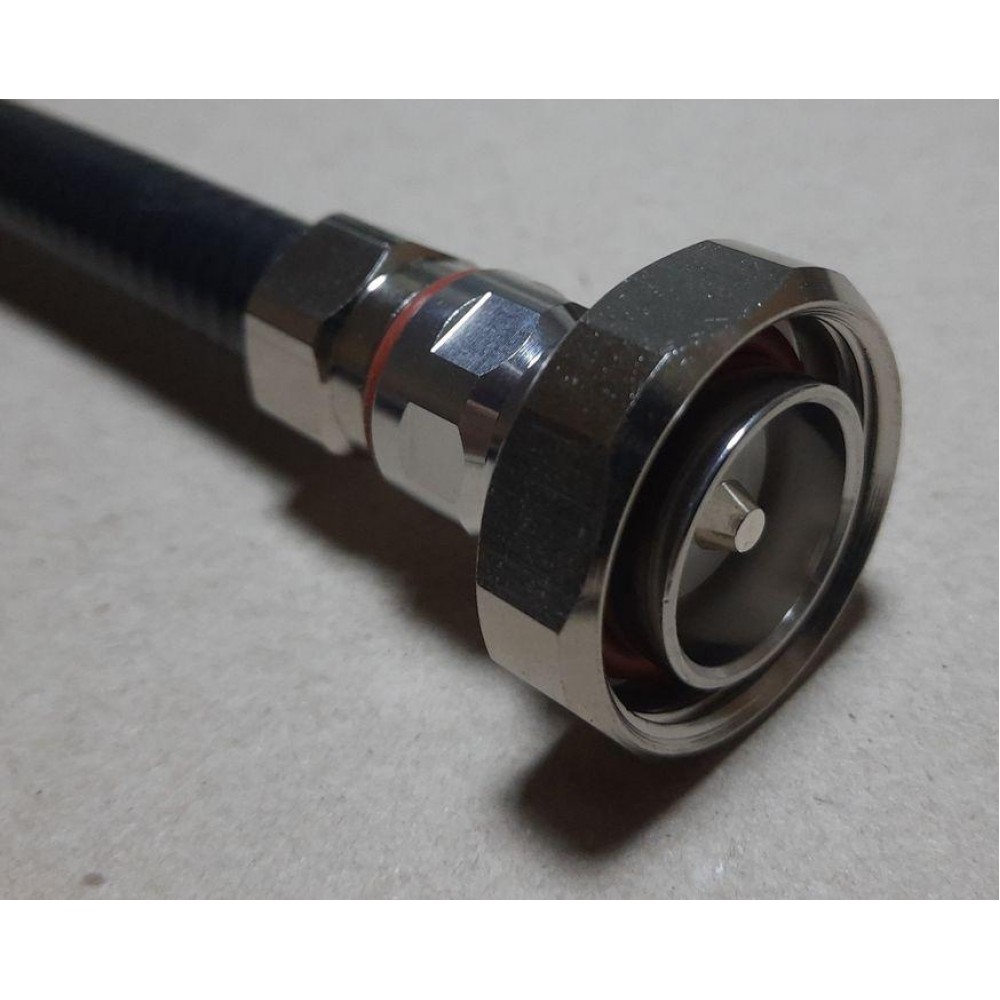

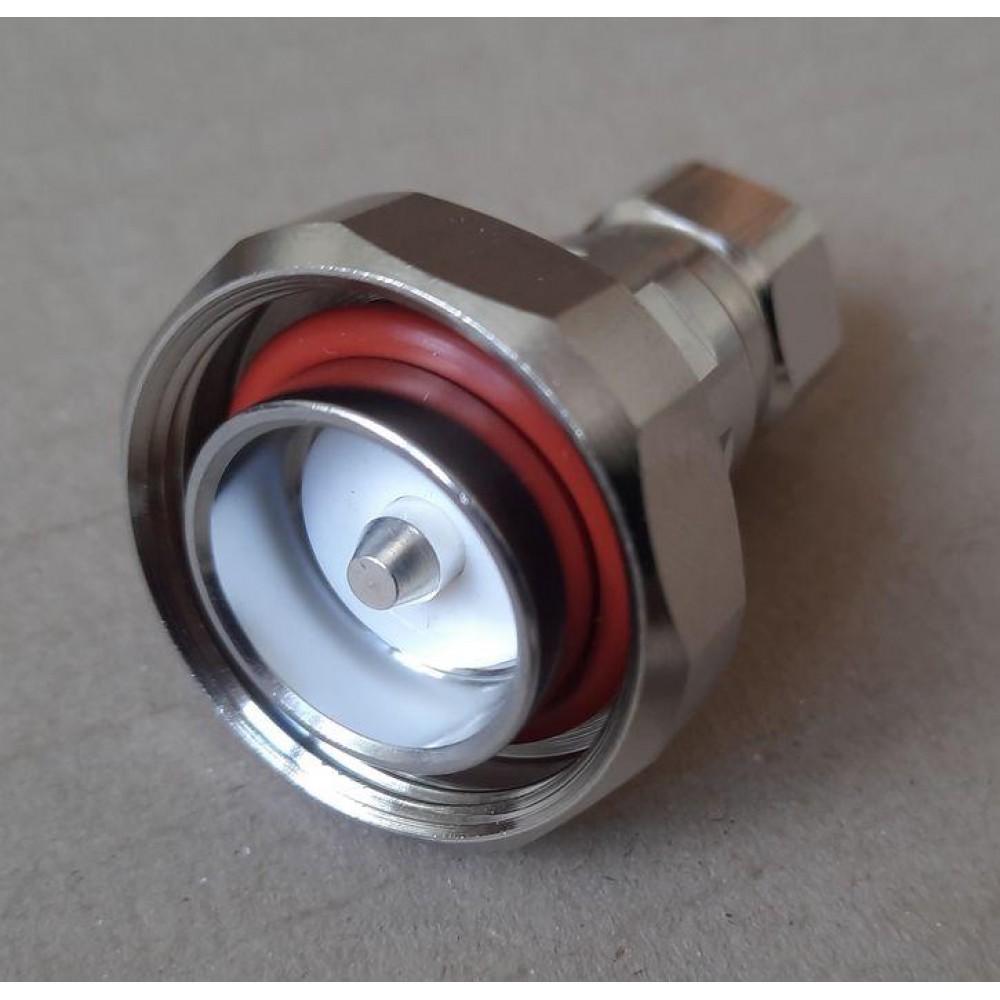

Разъем 7-16 (штекер) male предназначен для подключения коаксиальных супергибких фидеров диаметром 1/2". Он обеспечивает надежное и качественное соединение в радиочастотных системах, гарантируя стабильную передачу сигнала и долговечность эксплуатации благодаря высоким техническим и механическим характеристикам.

Основные характеристики

• Совместимость с кабелями: подходит для HCAНY-50-9 Xixia, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2"S, Kingsignal HCAHY-50-9.

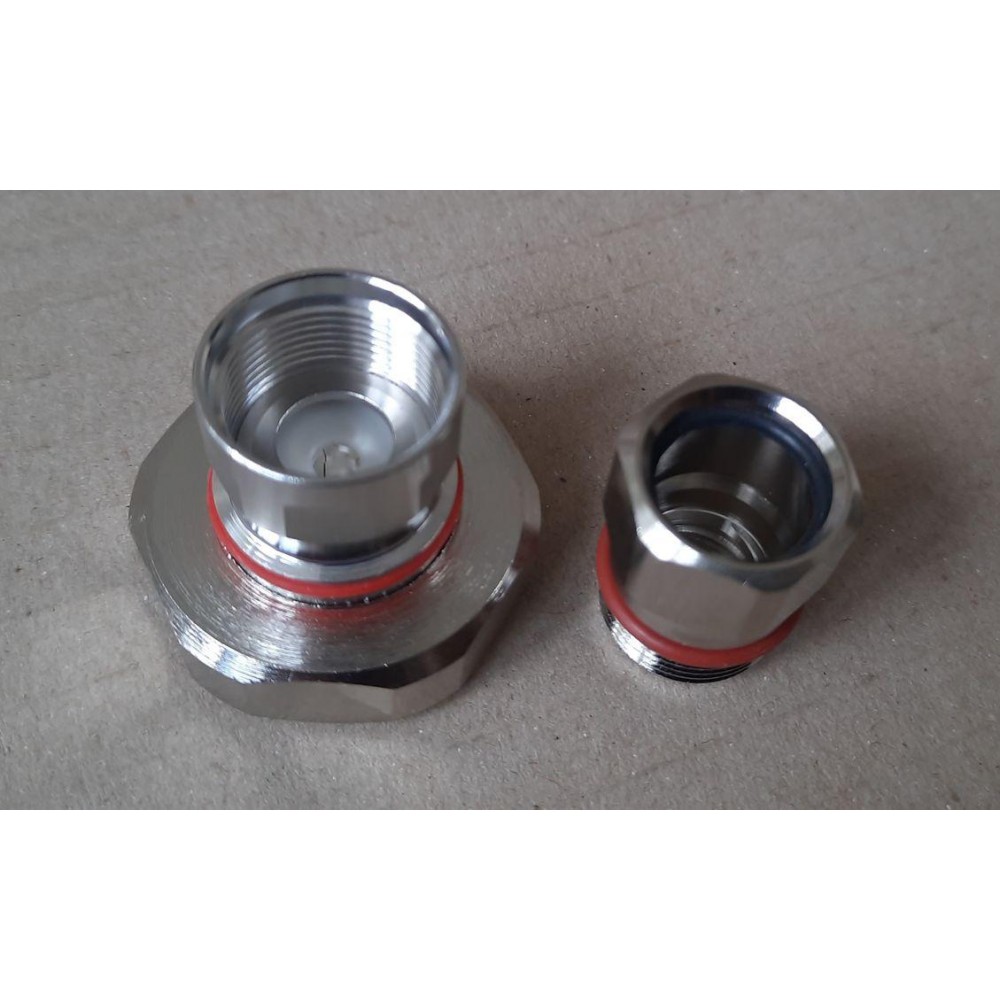

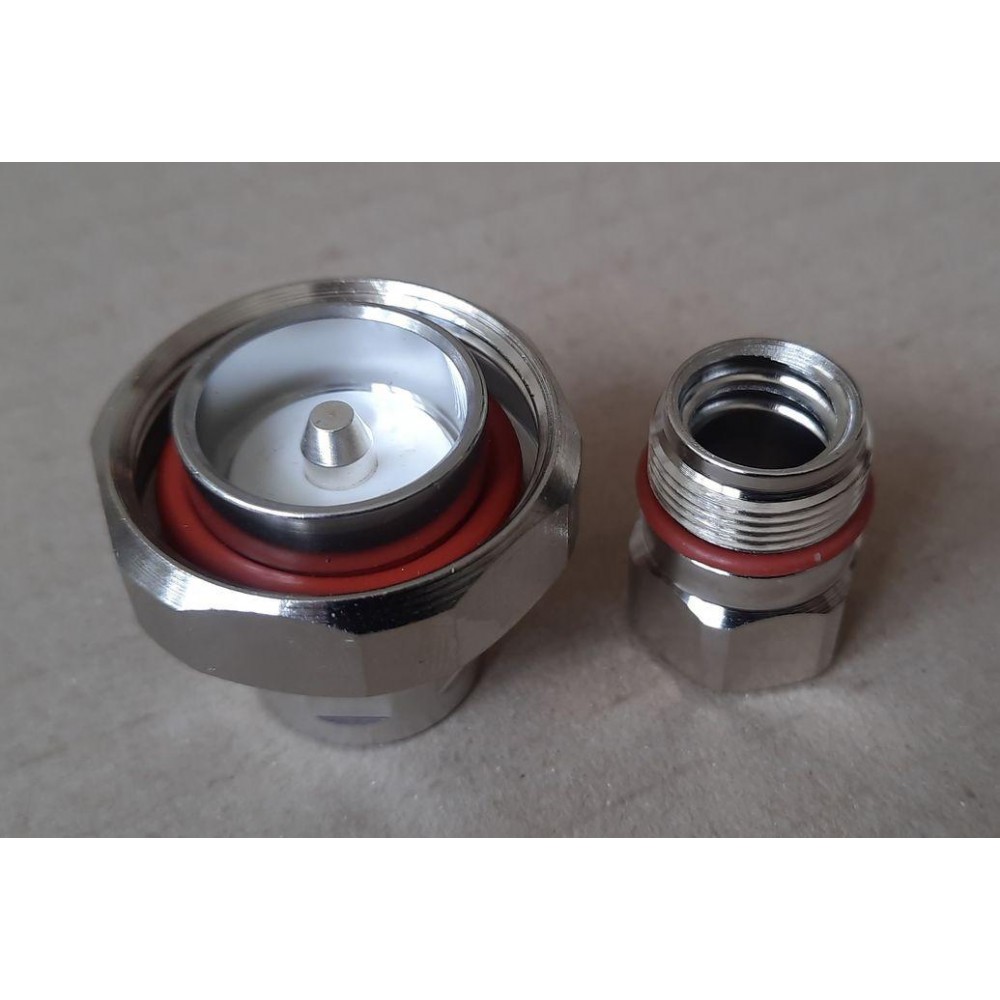

• Материалы и покрытия: центральный контакт выполнен из латуни с серебряным покрытием, изолятор изготовлен из полимера TPX, корпус и внешний контакт — латунь с трехслойным покрытием, уплотнитель — силиконовый, гайка — латунь с никелевым покрытием.
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, КСВ не превышает 1.08 в диапазоне 800-2200 МГц, внесённые потери не более 0.1 дБ при 2200 МГц.
• Сопротивления: изоляция выше 5000 МОм, сопротивление центрального контакта не более 1.00 мОм, внешнего контакта — до 0.25 мОм.
• Выдерживаемое напряжение: диэлектрическое напряжение до 2500 В переменного тока.
• Интермодуляционные потери: 3-го порядка PIM3 не превышают -155 дБc.
• Механическая надежность: рассчитан на не менее 500 циклов монтажа, соответствует стандартам MIL-STD-202 (метод 213 для механической стойкости и метод 204 для вибрации).
• Температурный диапазон: от -50°C до +85°C.
• Защита и стандарты: соответствует требованиям RoHS и имеет степень защиты IP68.
• Размеры для зачистки: оптимизирован под супергибкий фидер 1/2".

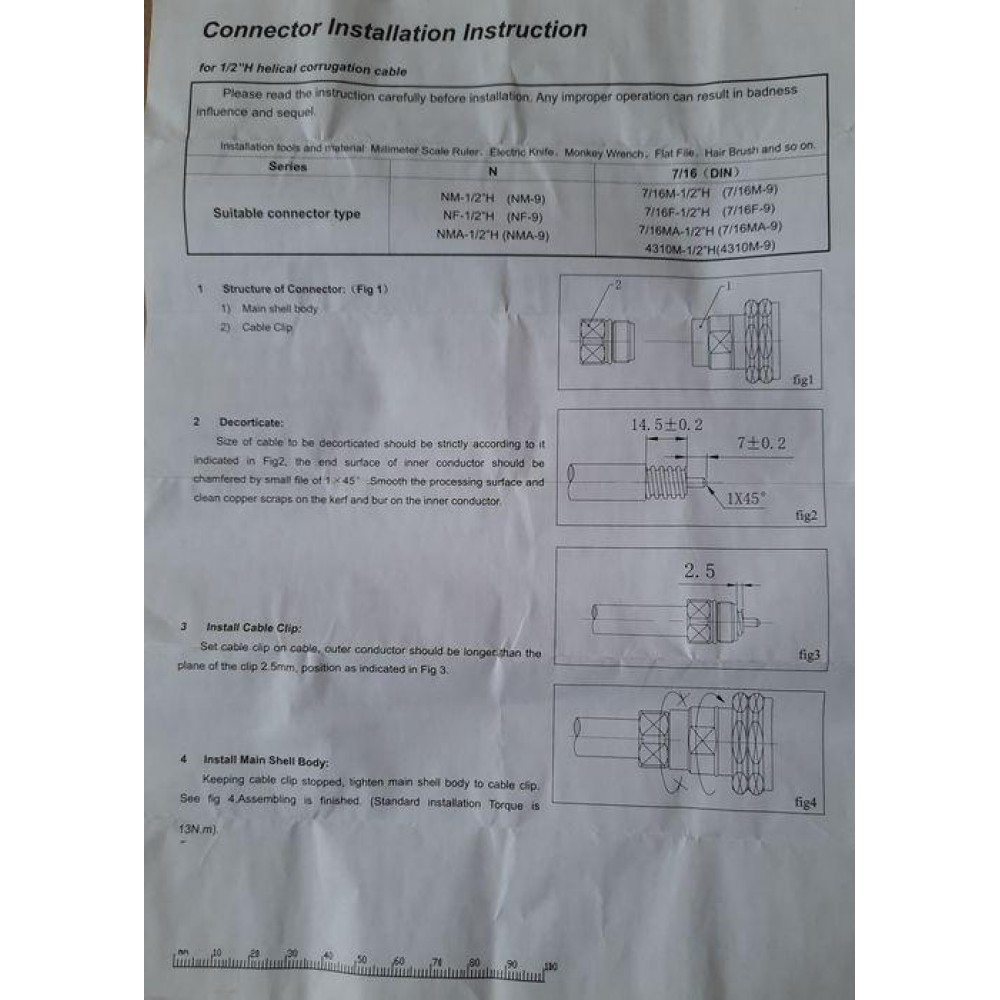

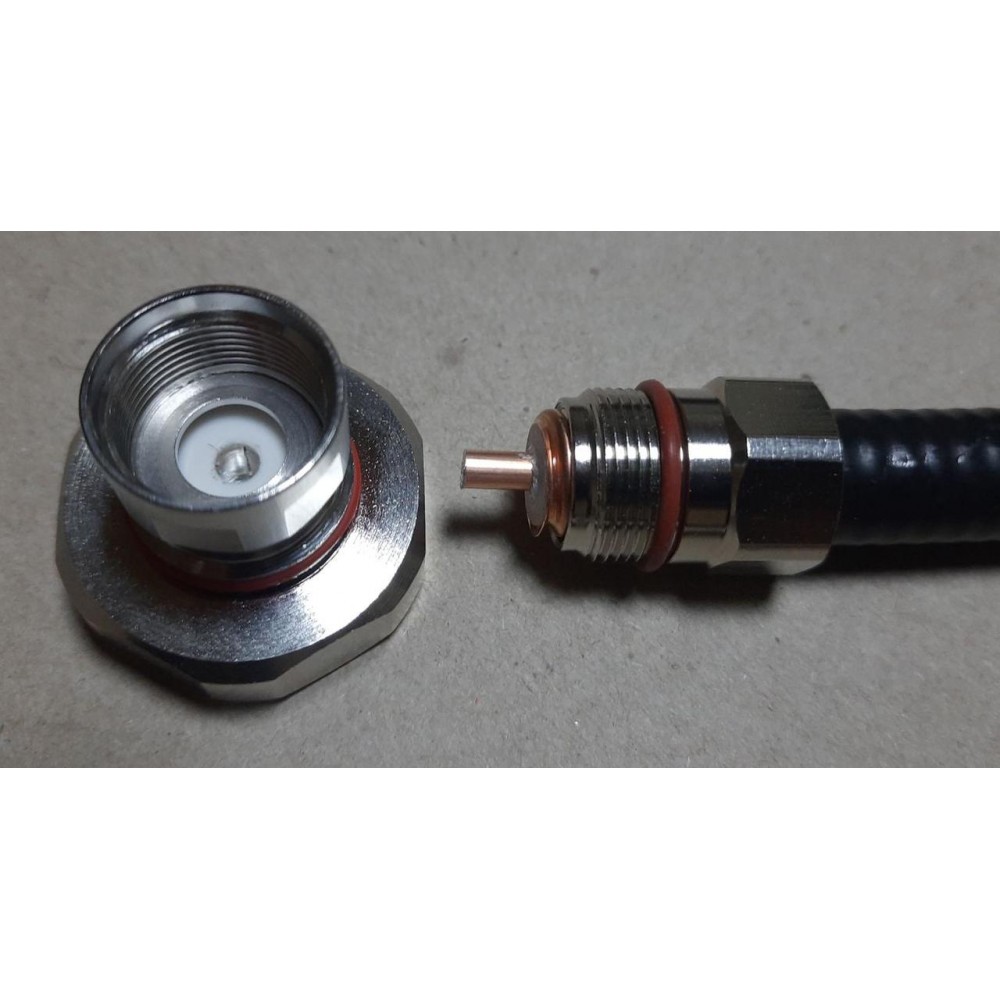

• Рекомендации по монтажу: момент затяжки не должен превышать 13 Н·м, при этом нижняя часть остается неподвижной, вращается только верхняя часть.

Разъем 7-16(штекер) male для фидера 1/2" superflexible - преимущества

Данный разъем отличается высокой надежностью и долговечностью благодаря использованию качественных материалов и усиленному трехслойному покрытию. Конструкция обеспечивает стабильное волновое сопротивление и минимальные потери сигнала в широком частотном диапазоне до 11 ГГц. Высокие показатели изоляции и низкие контактные сопротивления способствуют эффективной передаче радиочастотных сигналов. Соответствие военным стандартам и защита по классу IP68 гарантируют стойкость к вибрациям, механическим нагрузкам и воздействию окружающей среды. Простота монтажа и точное соблюдение момента затяжки обеспечивают надежное соединение без повреждений фидера.

Применение

Разъем 7-16 (штекер) male широко применяется в профессиональных радиочастотных системах, включая сети мобильной связи, радиовещание, радиомониторинг и другие телекоммуникационные установки. Он предназначен для подключения супергибких коаксиальных кабелей 1/2" в местах, где необходимы надежные и долговечные соединения, устойчивые к воздействию внешних факторов.

Этот разъем обеспечивает высококачественное и стабильное соединение в радиочастотных системах, что делает его оптимальным выбором для профессиональных коммуникационных задач.
