Разъем 7-16(гнездо) female для фидера 1/2

Разъем 7-16(гнездо) female для фидера 1/2 купить

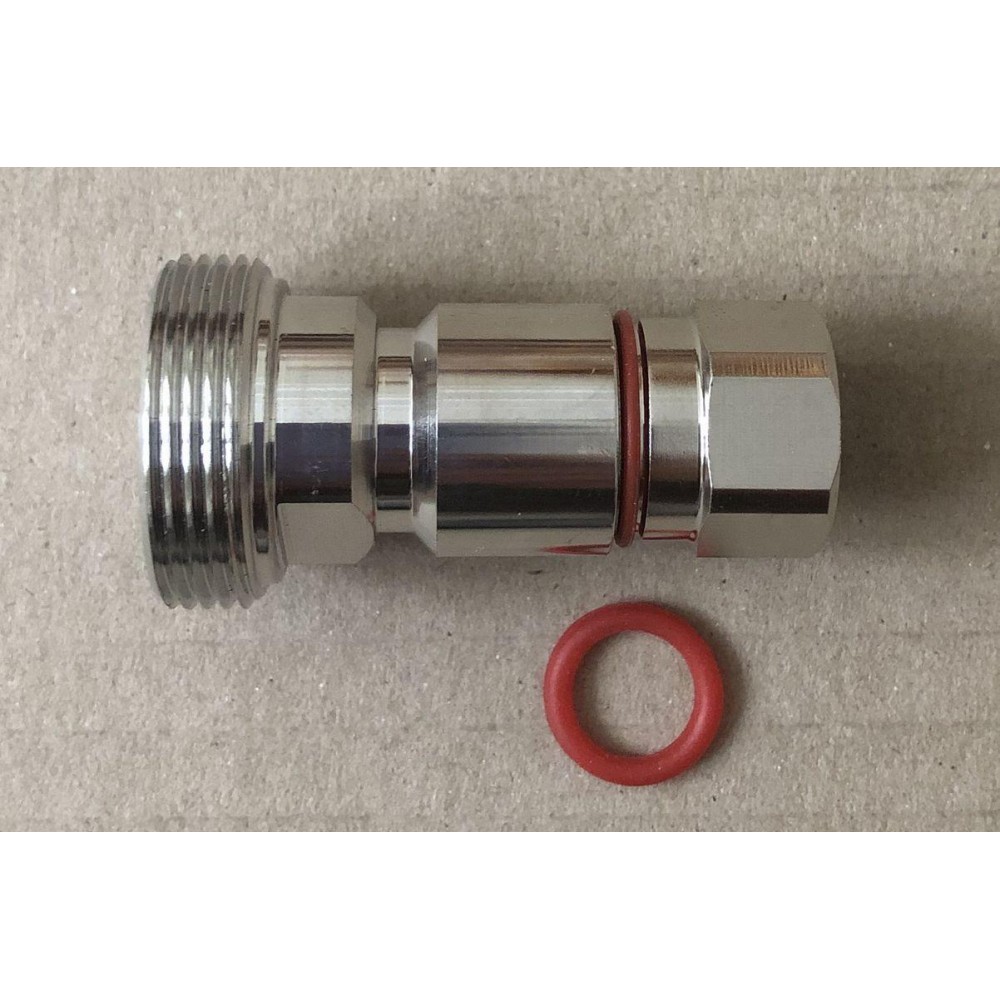

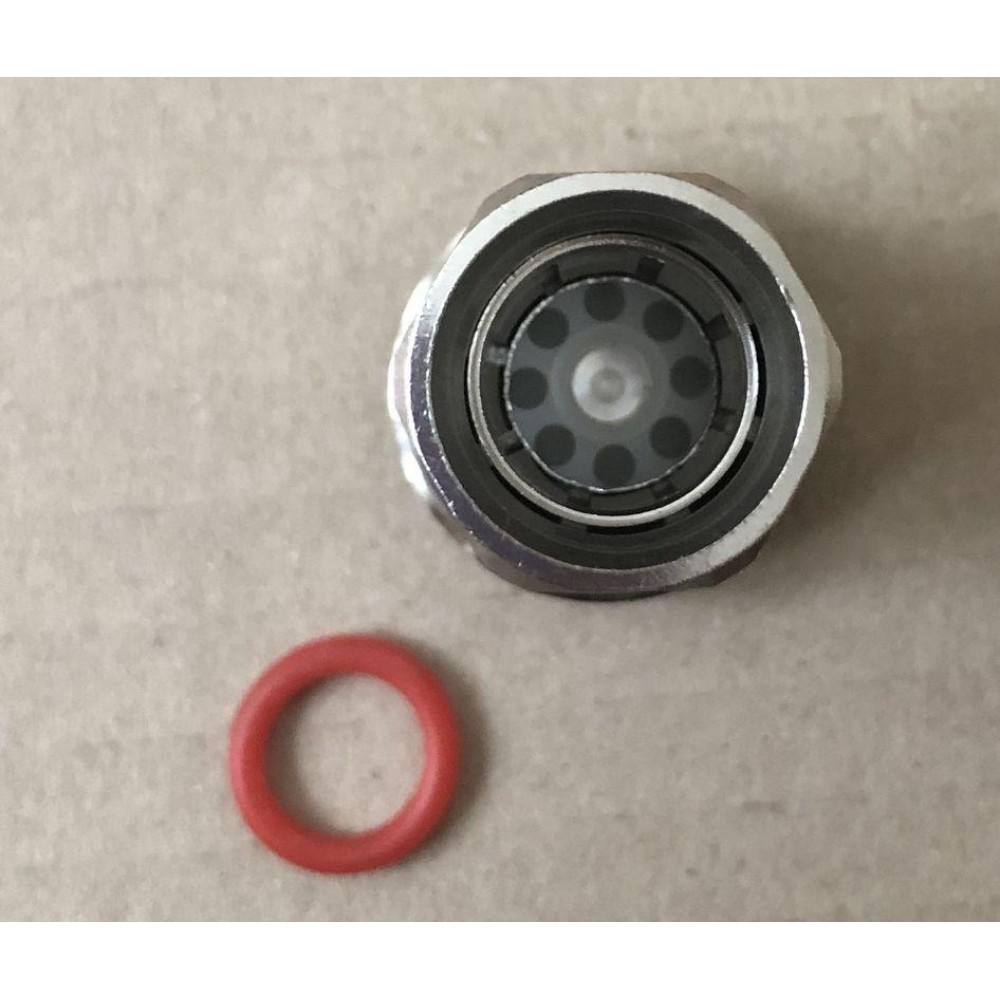

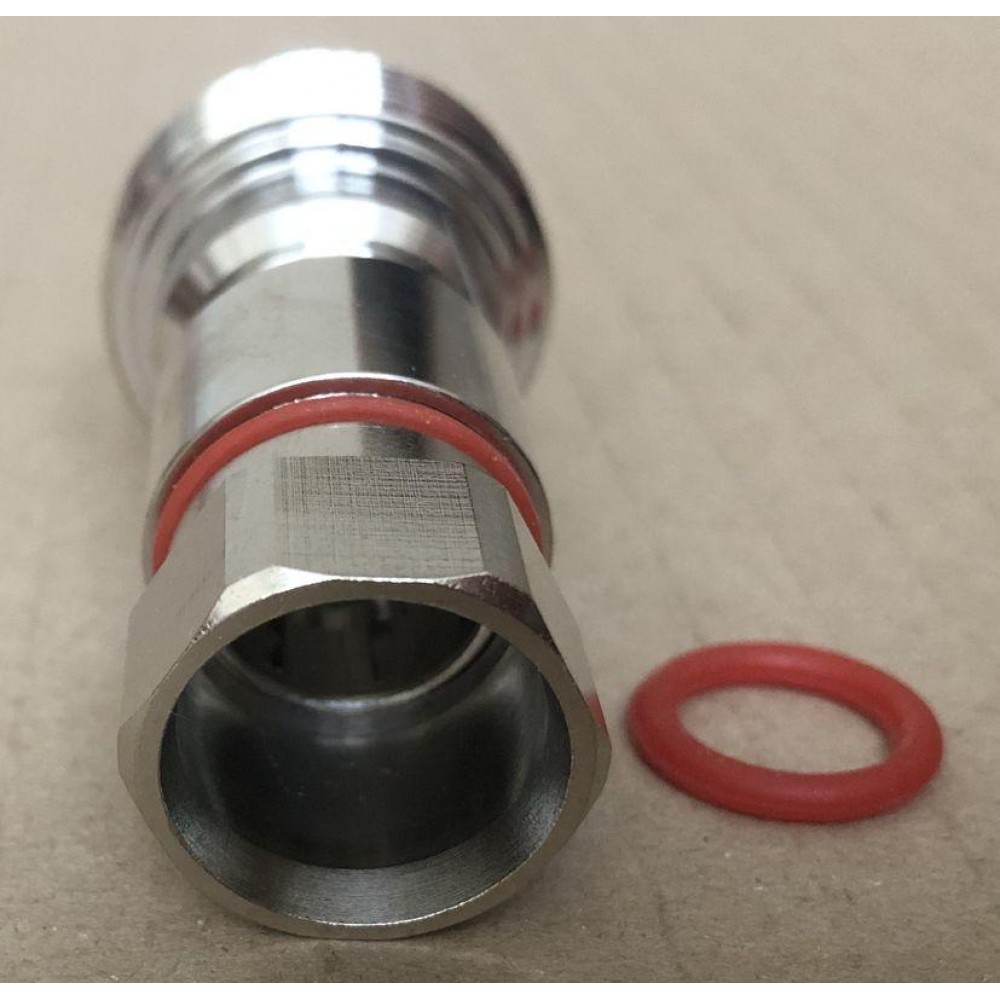

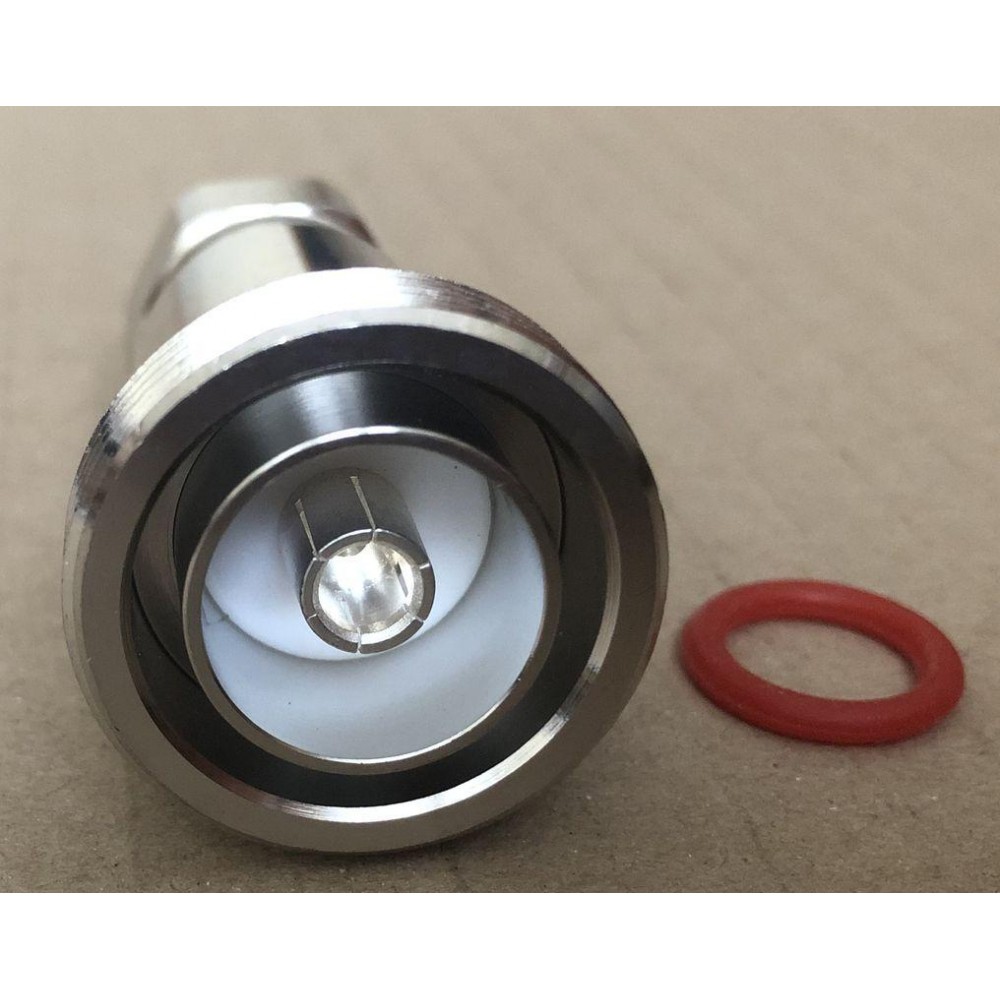

Разъем 7-16 (гнездо) female для фидера 1/2" от производителя Jiangsu Xixia Communication Technology представляет собой высококачественный коаксиальный соединитель, предназначенный для надёжного и стабильного подключения кабелей с диаметром 1/2". Этот разъем идеально подходит для профессионального использования в телекоммуникационных системах, где важны высокая прочность контакта и минимальные потери сигнала.

Основные характеристики

• Производитель: Jiangsu Xixia Communication Technology
• Тип разъема: 7-16 (DIN), female (гнездо)
• Совместимость с кабелями: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2″
• Материалы и покрытие: центральный контакт выполнен из оловянистой бронзы с серебряным покрытием; изолятор изготовлен из полимера TPX; корпус и внешний контакт – латунь с трёхметаллическим покрытием; уплотнитель – силикон; гайка – латунь с никелевым покрытием
• Электрические параметры: волновое сопротивление 50 Ом; частотный диапазон от постоянного тока до 7,5 ГГц; коэффициент стоячей волны (КСВ) не выше 1.08 при 2200 МГц; внесённые потери до 0,05 дБ при 2200 МГц; сопротивление изоляции не менее 10 000 МОм; сопротивление центрального контакта не превышает 0,40 мОм; сопротивление внешнего контакта не более 0,2 мОм; напряжение изоляции 4000 В rms (AC); уровень интермодуляционных помех 3-го порядка (PIM3) ≤-155 dBc
• Механические характеристики: рассчитан минимум на 500 циклов монтажа; проведены испытания по стандартам MIL-STD-202 (метод 213, условие D; метод 204, условие A); рабочий температурный диапазон от -50°C до +85°C
• Степень защиты: IP68
• Рекомендации по монтажу: для установки требуется использовать гаечные ключи на 19 и 20 мм; момент затяжки гайки не должен превышать 13 Н*м; при затяжке необходимо удерживать верхнюю часть разъема неподвижной и вращать только нижнюю часть с цанговым зажимом

Разъем 7-16(гнездо) female для фидера 1/2 - преимущества

Данный разъем обеспечивает максимально надёжное и устойчивое соединение благодаря применению высококачественных материалов и точной технологии производства. Серебряное покрытие центрального контакта гарантирует отличную проводимость и минимальные потери сигнала, что подтверждается низкими показателями КСВ и внесённых потерь. Высокий уровень защиты IP68 обеспечивает устойчивость к воздействию влаги и пыли, что особенно важно для использования в наружных условиях. Механическая прочность и долговечность изделия подтверждены испытаниями по военным стандартам MIL-STD, что делает его надежным выбором для сложных условий эксплуатации. Инструкция по правильному монтажу помогает избежать повреждений и обеспечивает долгосрочную стабильность соединения.

Применение

Разъем 7-16 (гнездо) female для фидера 1/2" широко применяется в телекоммуникационных сетях, включая системы радиосвязи, базовые станции мобильной связи, передатчики и приемники. Благодаря своим техническим параметрам и прочной конструкции, он подходит для использования в профессиональном оборудовании, функционирующем в условиях повышенной влажности и запылённости. Соблюдение рекомендаций по монтажу гарантирует надежное и долговечное соединение.

Этот разъем является эффективным решением для обеспечения стабильной и качественной передачи сигнала в разнообразных телекоммуникационных системах.
