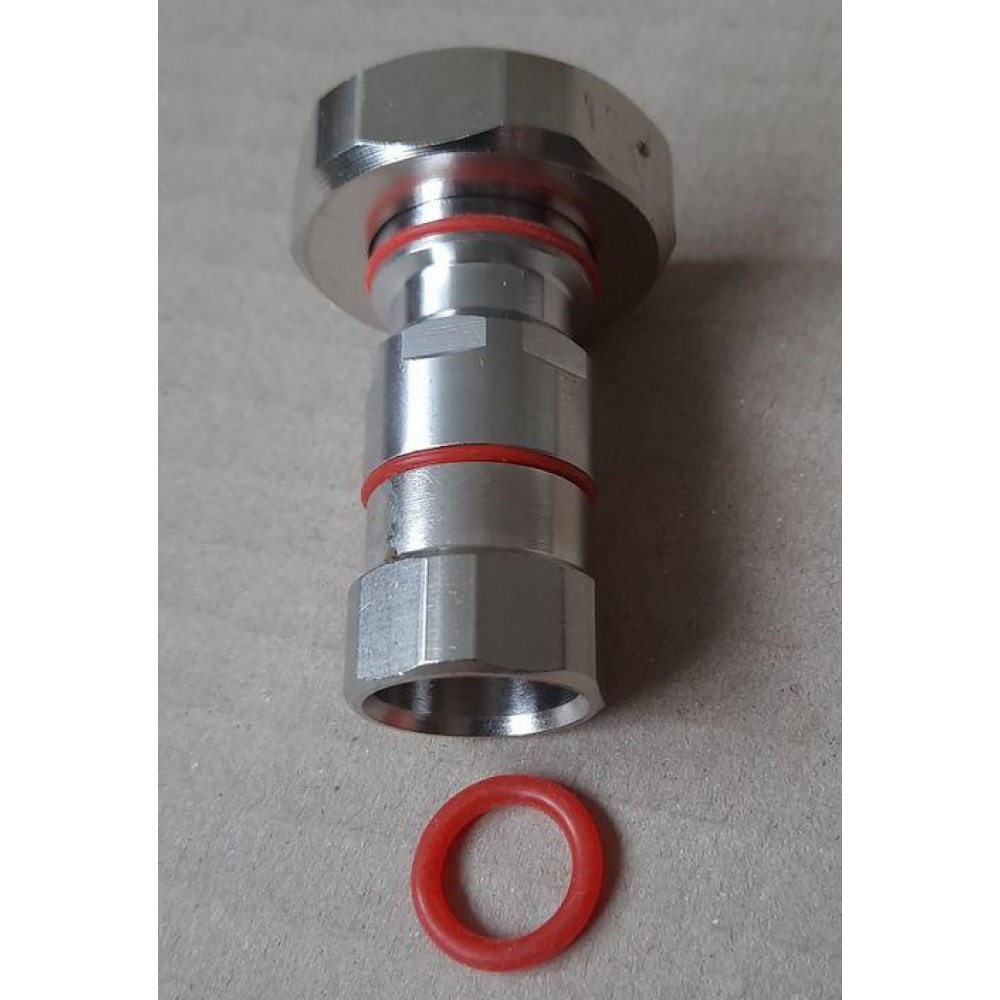

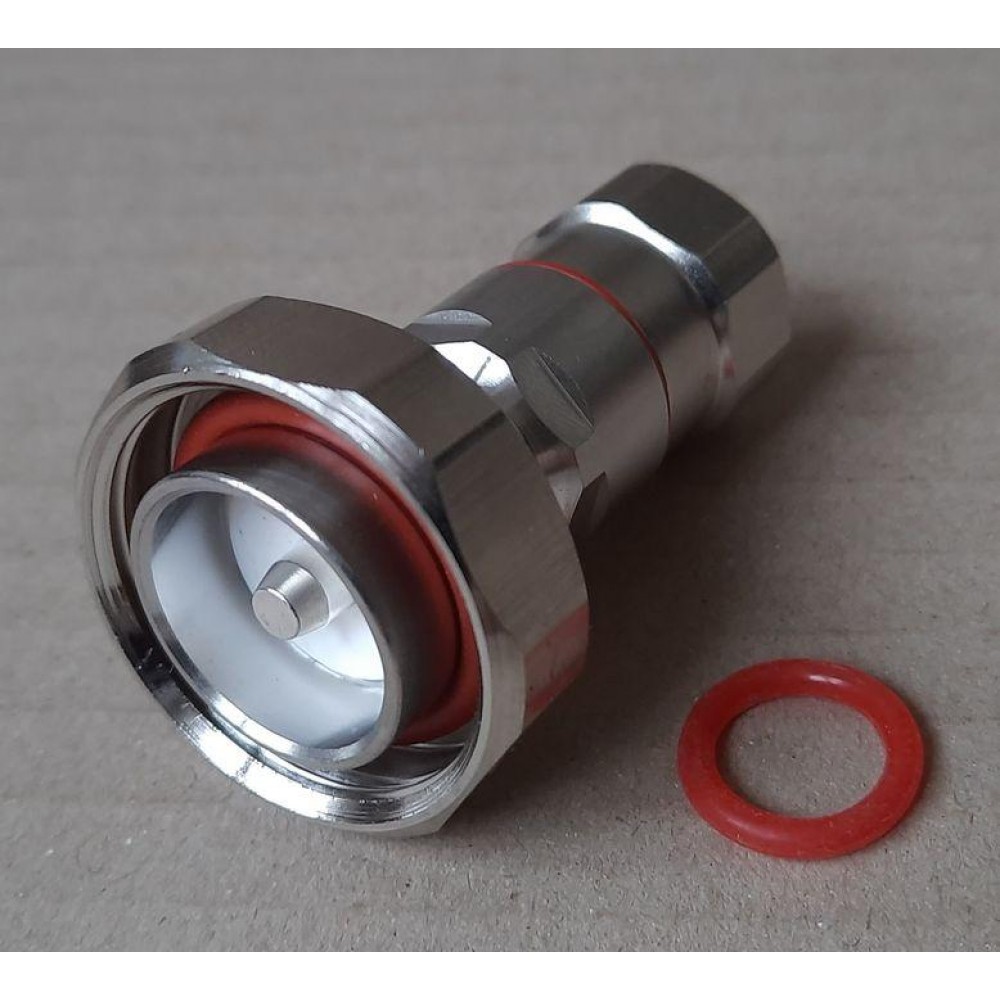

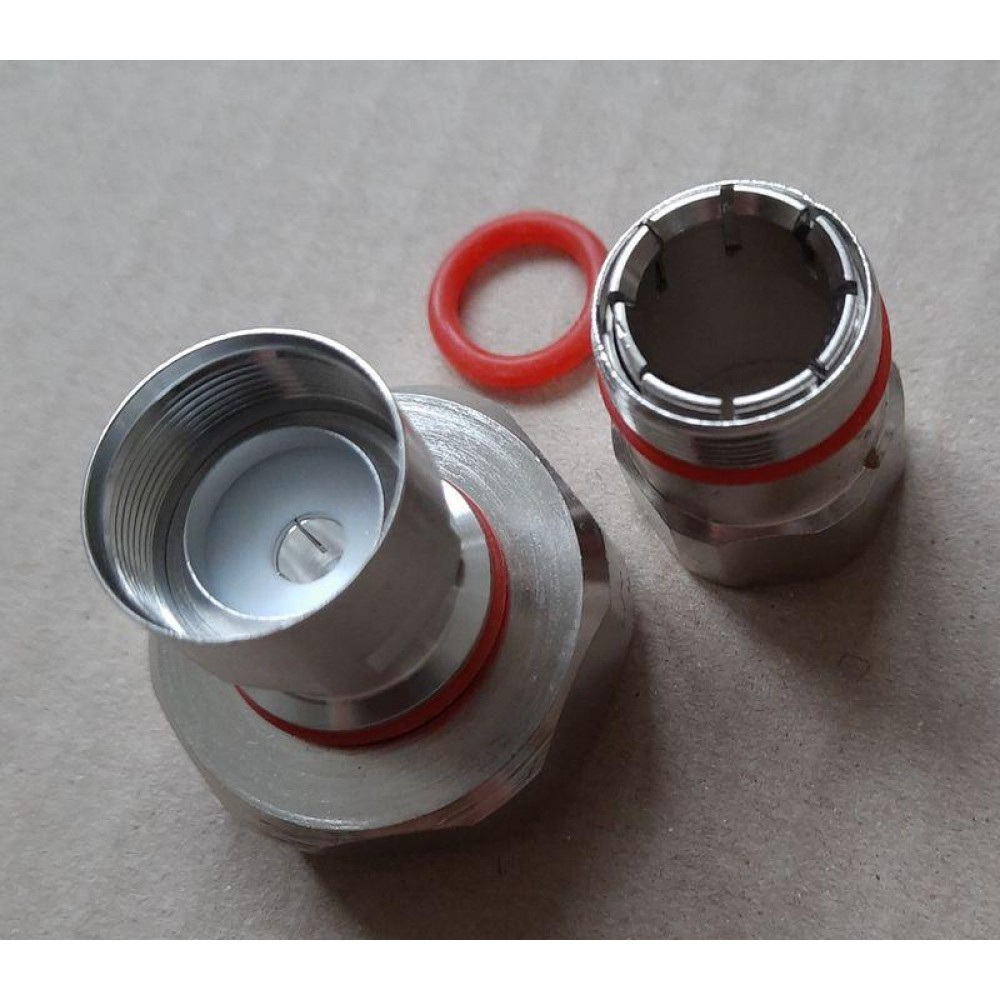

Разъем 7-16 (штекер) male для фидера 1/2

Разъем 7-16 (штекер) male для фидера 1/2 купить

Разъем 7-16 (штекер) male предназначен для подключения коаксиальных кабелей фидера с диаметром 1/2". Он обеспечивает надежное и стабильное соединение, минимизируя потери сигнала. Коннектор совместим с различными типами кабелей, включая HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z и др., что делает его универсальным решением для телекоммуникационных систем.

Основные характеристики

• Совместимость: подходит для коаксиальных фидеров 1/2" и кабелей HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2"
• Материалы и покрытие: центральный контакт выполнен из латуни с серебряным покрытием; изолятор изготовлен из полимеров PTFE/TPX; корпус и внешний контакт — латунь с трёхметаллическим покрытием; уплотнитель — силикон; гайка — латунь с никелированным покрытием
• Электрические параметры: волновое сопротивление 50 Ом; диапазон рабочих частот от постоянного тока до 7,5 ГГц; коэффициент стоячей волны (КСВ) не более 1.08 на частотах 800-2200 МГц; потери вставки максимум 0,05 дБ на 2200 МГц; сопротивление изоляции не менее 10 000 МОм
• Механические характеристики: выдерживает не менее 500 циклов подключения и отключения; соответствует стандартам MIL-STD-202 по механической стойкости и вибрациям; рабочий температурный диапазон от -50°C до +85°C; степень защиты IP68

Разъем 7-16 (штекер) male для фидера 1/2 - преимущества

Данный коннектор отличается высокой надежностью благодаря применению качественных материалов, устойчивых к коррозии и износу. Использование трёхметаллического покрытия и силиконового уплотнителя обеспечивает долгий срок службы даже в тяжелых эксплуатационных условиях. Минимальные потери сигнала и высокий уровень электрической изоляции способствуют стабильной работе системы. Коннектор имеет сертификаты RoHS и прошел строгие испытания на механическую прочность и вибрации, что гарантирует надежность соединения. Удобство монтажа обеспечивается применением рожковых ключей размеров 17 и 19,5 мм, при этом для гайки нестандартного размера рекомендуется использовать разводной ключ.

Применение

Разъем 7-16 (штекер) male широко используется в телекоммуникационных сетях, системах радиосвязи, базовых станциях мобильной связи и других профессиональных системах передачи данных, где требуется надежное подключение коаксиальных фидеров диаметром 1/2". Он обеспечивает минимальные потери сигнала и защищает соединение от внешних воздействий, что гарантирует стабильную работу оборудования даже в сложных условиях эксплуатации.

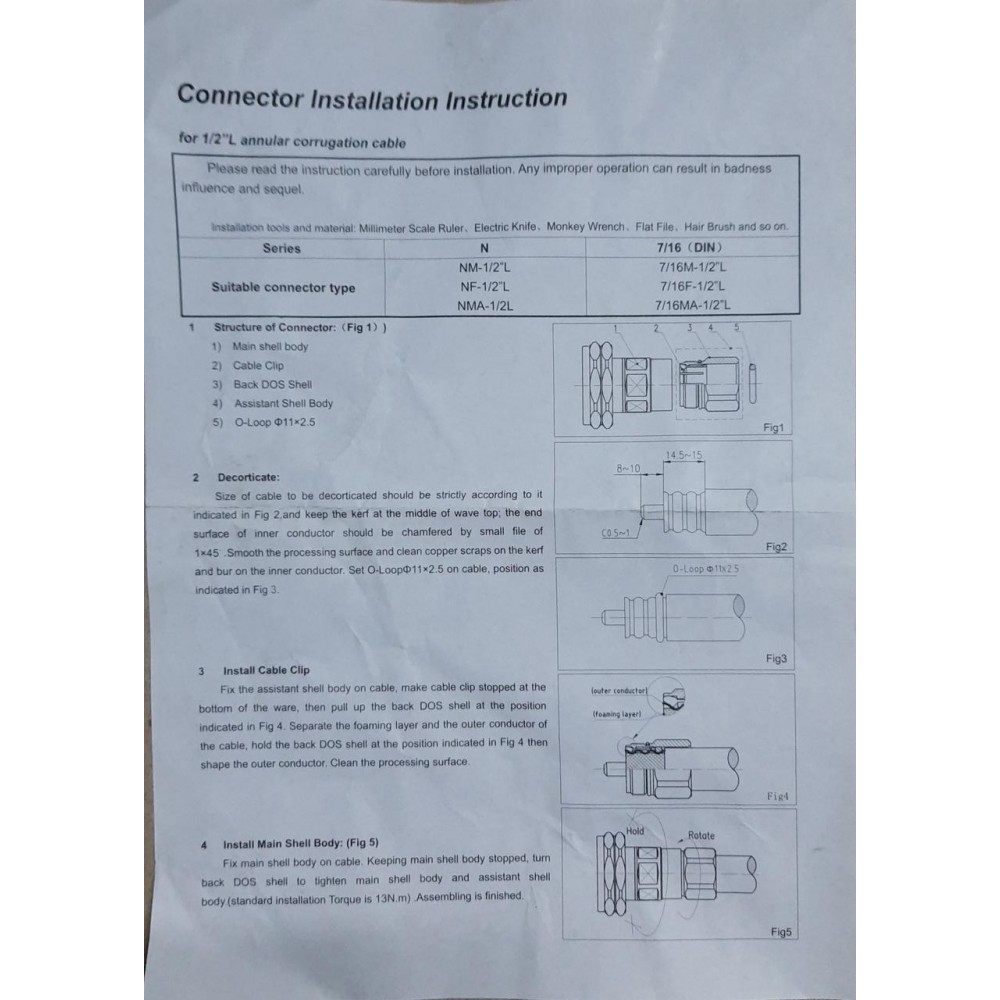

Для корректного монтажа важно соблюдать рекомендуемый момент затяжки, не превышающий 13 Н*м. При установке необходимо фиксировать неподвижную верхнюю часть коннектора и вращать только нижнюю часть с цанговым зажимом, чтобы избежать попадания металлических частиц в пинодиэлектрик фидера и обеспечить долговечность соединения.
