Разъем 4.3-10 female для фидера 7/8

Разъем 4.3-10 female для фидера 7/8 купить

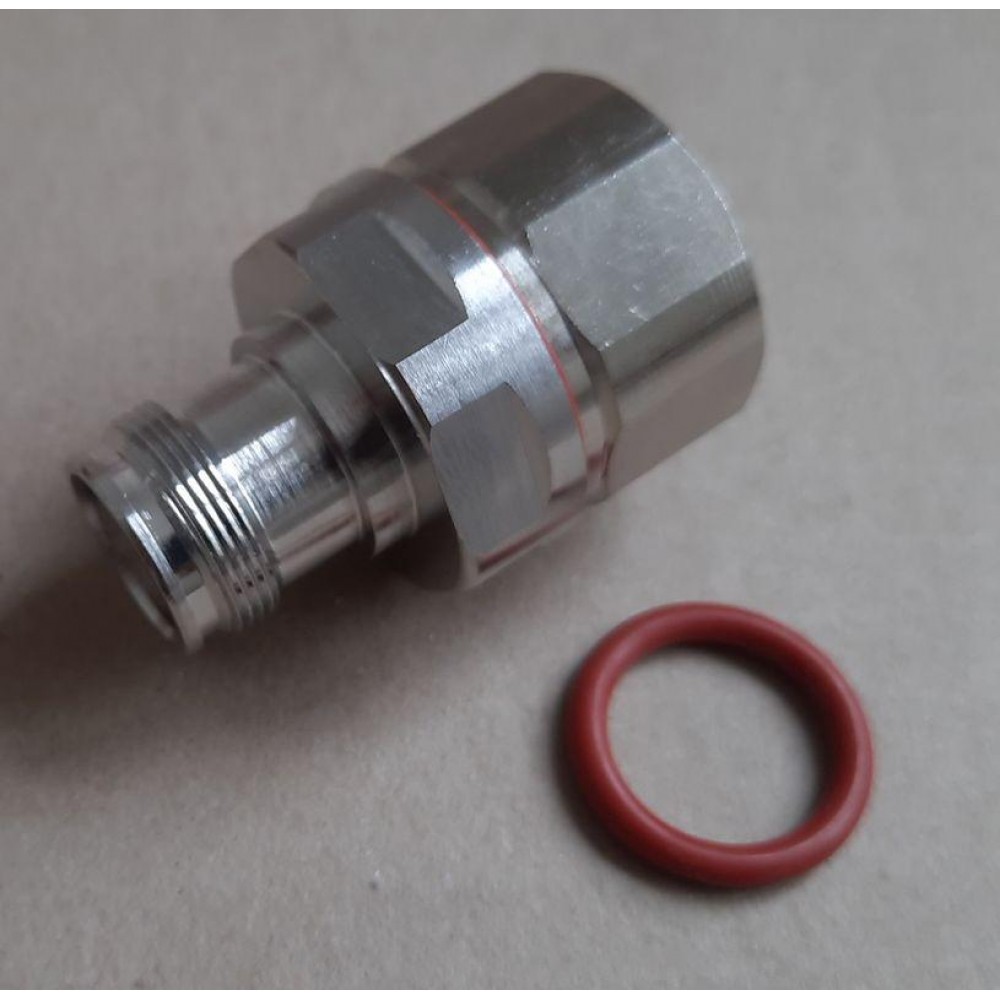

Разъем 4.3-10 female предназначен для подключения кабелей фидерного типа с сечением 7/8". Этот коннектор обеспечивает стабильное электрическое соединение и высокое качество передачи сигнала в широком диапазоне частот. Изготовлен с учётом современных требований и обладает защитой от воздействия внешних факторов, что делает его надёжным элементом в системах связи.

Основные характеристики

• Совместимость с кабелями: HCTAY-50-22, HCTAY-50-23, RFA 7/8-50 L, RFX 7/8-50, LCF 78-50J, Eupen 5228 7/8-LD, AVA5-50 (с полым центральным проводником, не AVA5-50FX), RFA 7/8-50 AL5-50
• Материалы контактов: центральный контакт выполнен из оловянной бронзы с серебряным покрытием
• Изолятор: изготовлен из белого PTFE
• Корпус и внешний контакт: латунь с трёхслойным металлическим покрытием

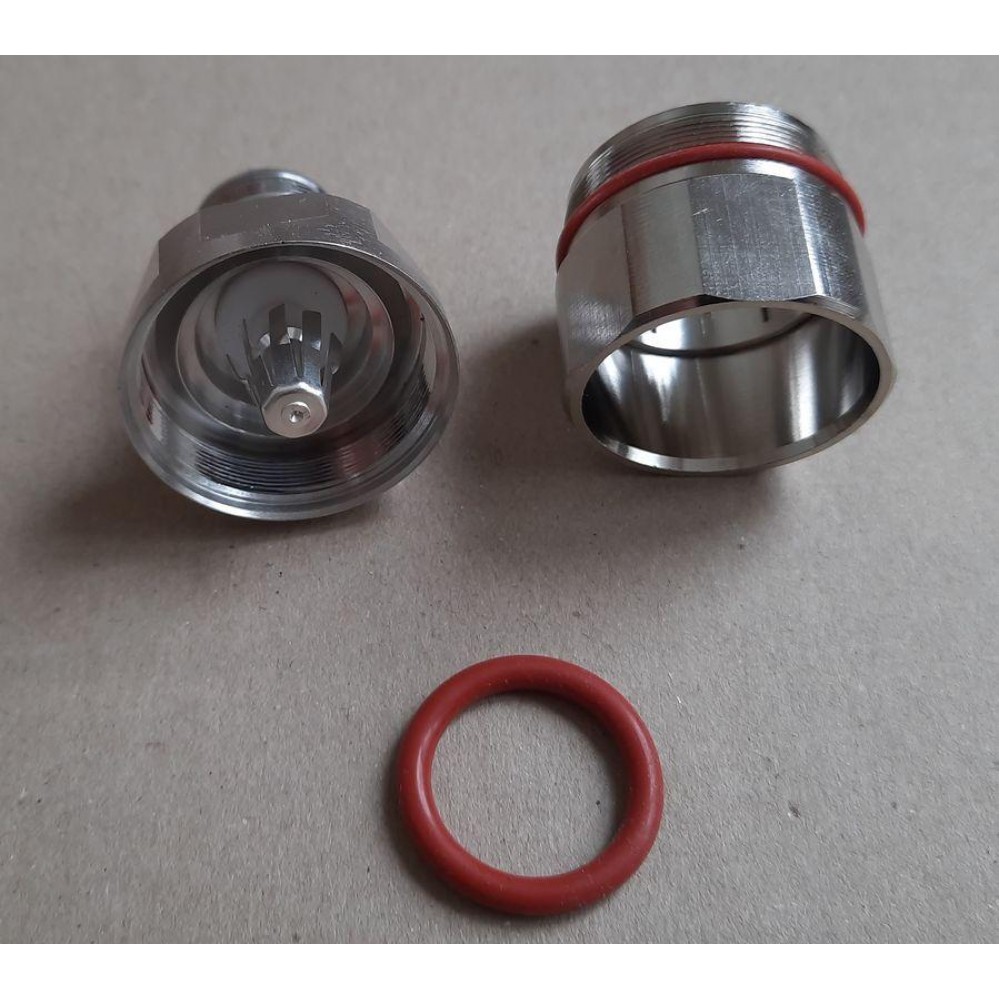

• Уплотнительные кольца: силиконовые
• Волновое сопротивление: 50 Ом
• Частотный диапазон: от постоянного тока до 5 ГГц
• Коэффициент стоячей волны (КСВ): не выше 1.10 в диапазоне 690-960 МГц, 1.13 в 1700-2700 МГц, 1.15 в 2700-3000 МГц и 1.2 при 3000-5000 МГц
• Потери сигнала (Insertion Loss): до 0.08 дБ на 690-960 МГц, до 0.12 дБ на 1700-2700 МГц, до 0.15 дБ на 2700-3000 МГц и до 0.20 дБ на 3000-5000 МГц
• Сопротивление изоляции: 5000 МОм и выше
• Сопротивление центрального контакта: не более 1.00 мОм
• Сопротивление внешнего контакта: не превышает 0.60 мОм
• Испытательное напряжение диэлектрика: 2000 В переменного тока
• Интермодуляционные потери 3-го порядка (PIM3): не более -160 dBc
• Механическая надёжность: не менее 500 циклов сборки
• Испытания: соответствует MIL-STD-202 (методы 213 условие D и 204 условие A)
• Температурный режим работы: от -45 °C до +85 °C
• Степень защиты: IP68
• Вес: 84 грамма
• Рекомендуемый момент затяжки: не превышает 15 Н·м

Разъем 4.3-10 female для фидера 7/8 - преимущества

Данный разъем отличается использованием качественных материалов, что обеспечивает долговечность и высокую надёжность в эксплуатации. Центральный контакт из оловянной бронзы с серебряным покрытием гарантирует стабильный контакт и минимальные потери сигнала. Силиконовые уплотнительные кольца в сочетании со степенью защиты IP68 обеспечивают отличную защиту от влаги и пыли, что позволяет применять разъем в сложных условиях. Соответствие военным стандартам MIL-STD подтверждает его устойчивость к механическим нагрузкам и вибрациям, а широкий температурный диапазон работы делает устройство универсальным для различных климатических зон. Низкий уровень интермодуляционных потерь способствует сохранению высокого качества сигнала в радиочастотных системах.

Применение

Разъем 4.3-10 female предназначен для подключения к фидерным кабелям с сечением 7/8", используемым в системах передачи радиочастотного сигнала. Он широко применяется в телекоммуникационном оборудовании, системах мобильной связи и других радиочастотных установках, где требуется обеспечение надежного и стабильного соединения.

Этот разъем станет надежным и долговечным решением для профессионального использования в различных радиочастотных системах.
