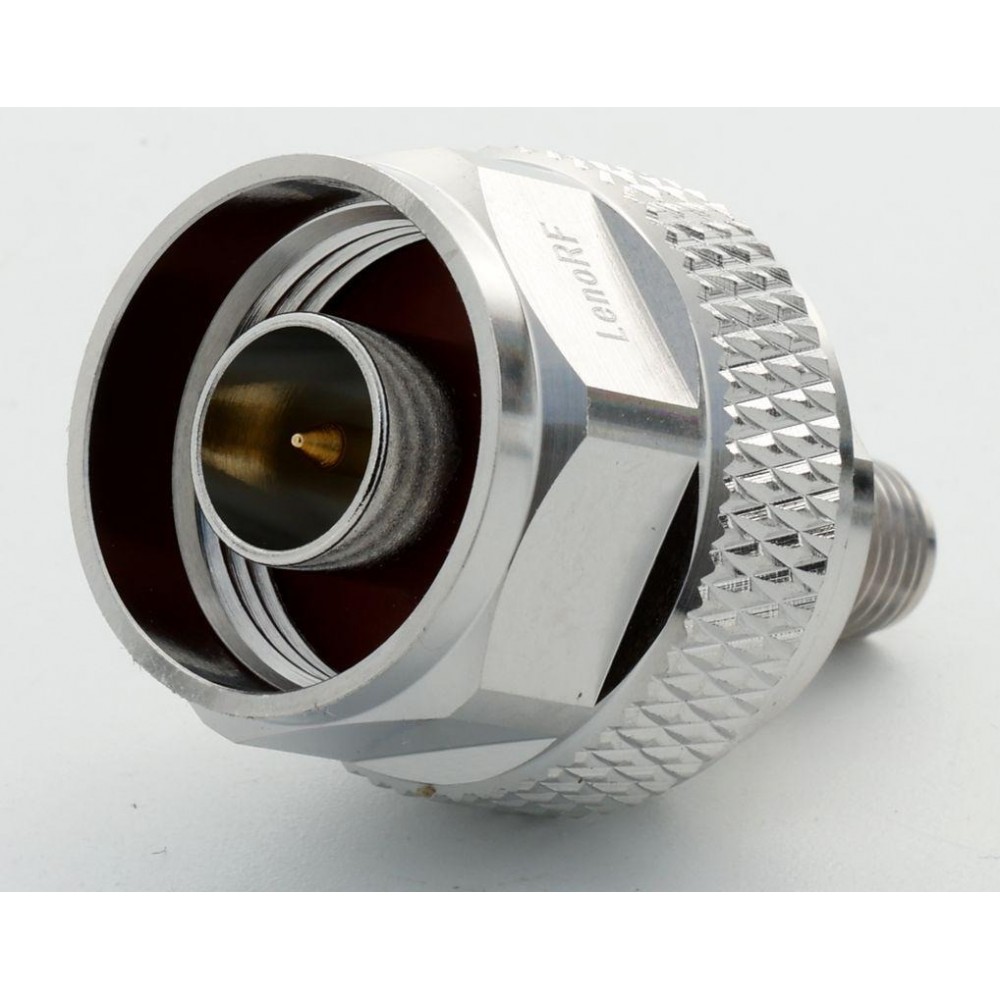

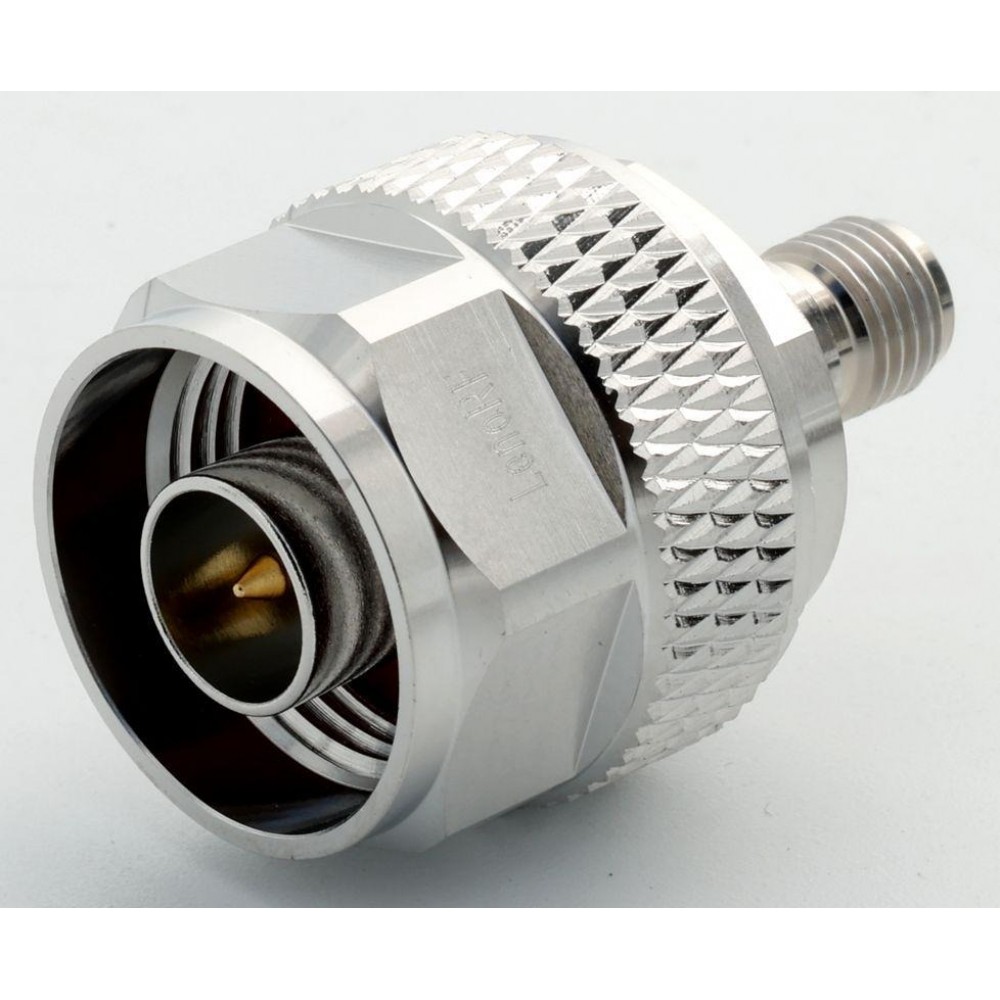

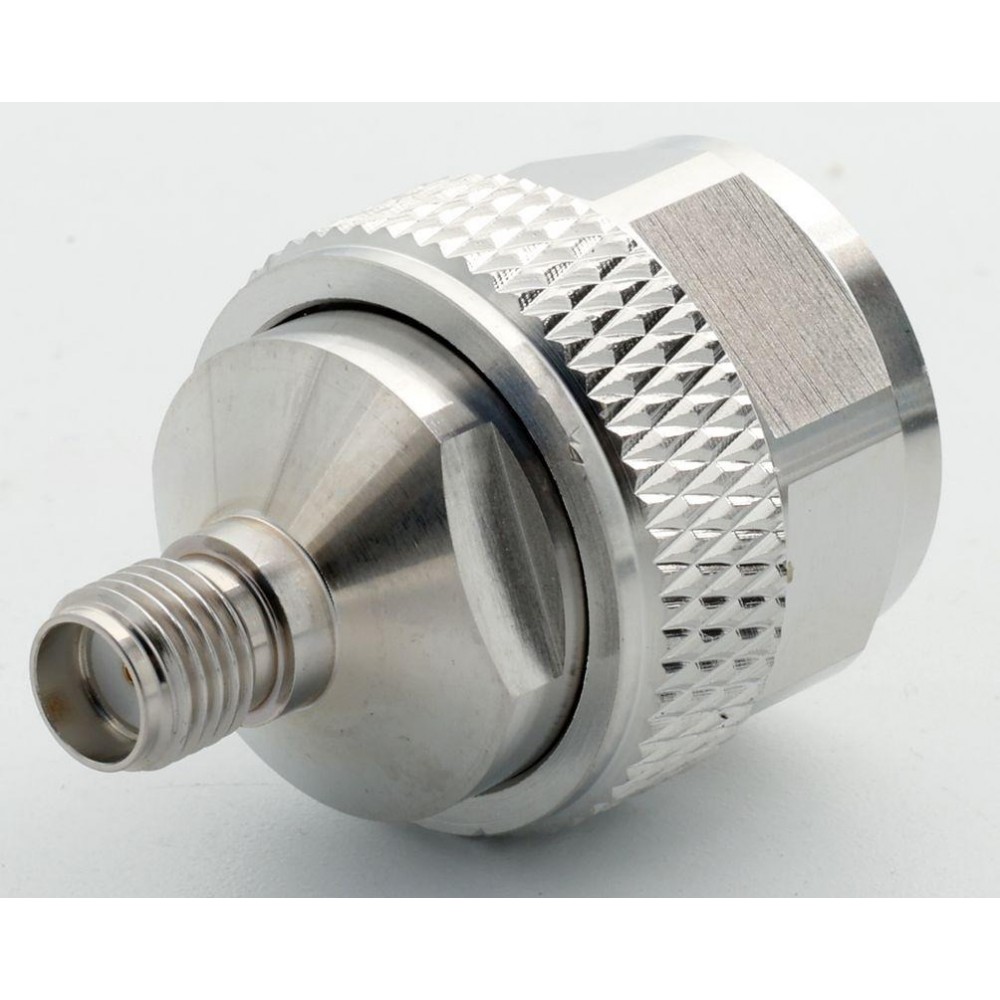

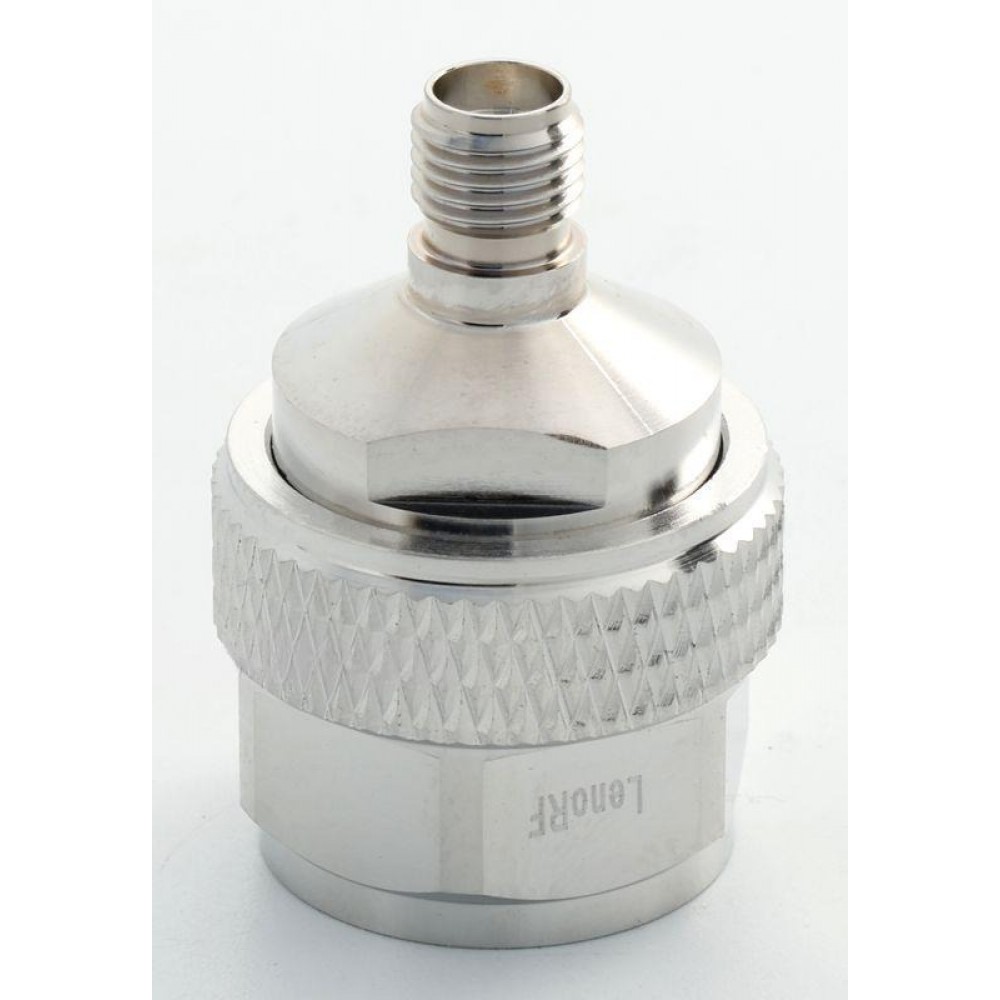

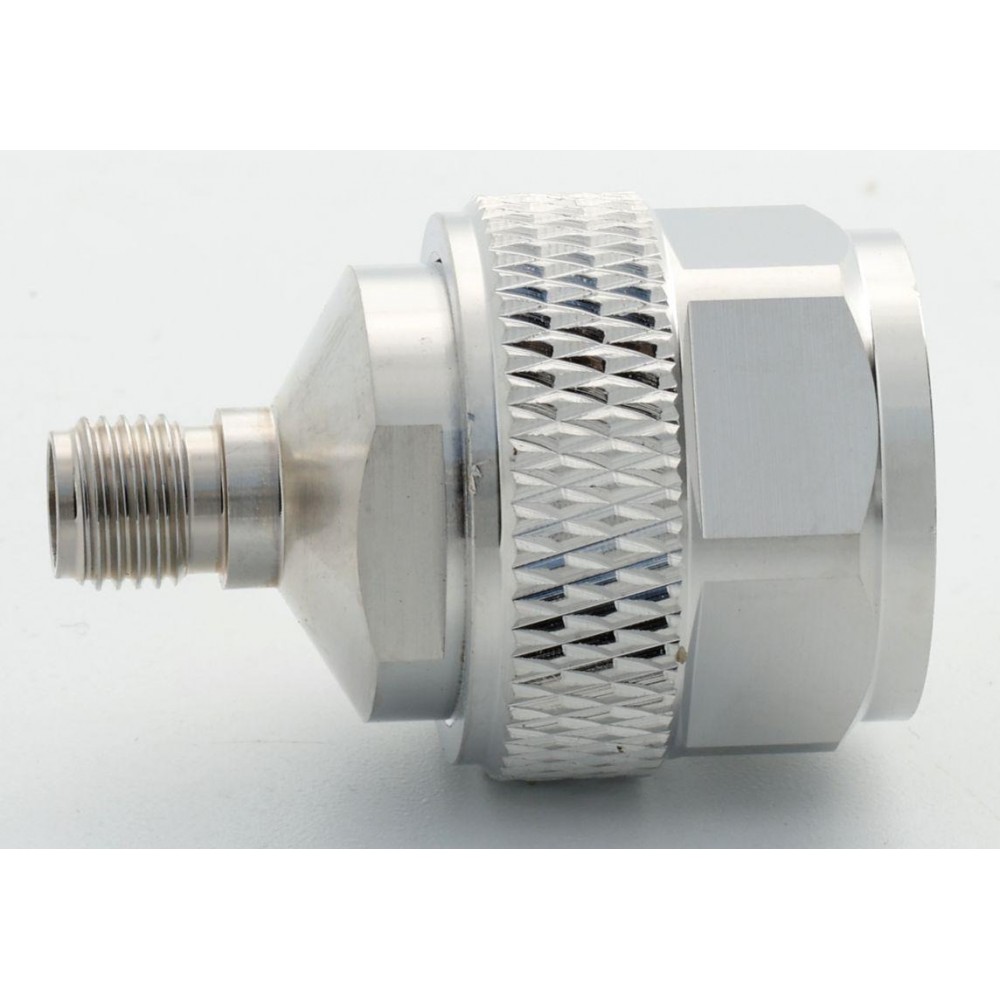

Переходник, адаптер N(штекер) male - SMA (гнездо) female

Переходник, адаптер N(штекер) male - SMA (гнездо) female купить

Данный адаптер предназначен для соединения разъёмов типа N (штекер, male) с разъёмами SMA (гнездо, female), обеспечивая надежное и качественное соединение между разными кабелями и оборудованием. Он гарантирует стабильную передачу сигнала без существенных потерь, что особенно важно при работе с радиочастотными устройствами и измерительной аппаратурой.

Основные характеристики

• Материал центрального контакта — бериллиевая бронза с серебряным покрытием, обеспечивающая отличную проводимость и долговечность.
• Изоляционный материал — PTFE (тефлон), высококачественный диэлектрик, который обеспечивает надежную изоляцию и устойчивость к температурным воздействиям.
• Корпус и внешний контакт — латунь с покрытием из тернарного сплава, что придаёт изделию прочность и защиту от коррозии.
• Волновое сопротивление — 50 Ом, что соответствует стандартам для большинства радиочастотных систем.
• Частотный диапазон — от постоянного тока (DC) до 6 ГГц, позволяющий использовать адаптер в широком спектре задач.
• Коэффициент стоячей волны (КСВ) — не превышает 1.05 при 900 МГц, 1.10 при 1800 МГц, 1.15 при 3000 МГц и 1.20 при 6000 МГц, что гарантирует минимальные отражения сигнала.
• Вносимые потери (Insertion Loss) — не более 0.05 дБ на частотах 900, 1800 и 3000 МГц, и до 0.1 дБ при 6000 МГц, что обеспечивает высокую эффективность передачи сигнала.

Переходник, адаптер N(штекер) male - SMA (гнездо) female - преимущества

Этот адаптер отличается высоким качеством изготовления и точностью соблюдения электрических параметров, что обеспечивает минимальные потери сигнала и стабильную работу в широком частотном диапазоне. Использование бериллиевой бронзы с серебряным покрытием для центрального контакта и тефлонового изолятора повышает надежность и долговечность соединения. Корпус из латуни с тернарным покрытием гарантирует механическую прочность и защиту от внешних воздействий, что делает адаптер надежным выбором для профессионального применения в радиотехнике и телекоммуникациях.

Применение

Данный переходник предназначен для подключения антенн с разъёмом N(female) к кабелям с разъёмами SMA(male). Он широко используется при измерении коэффициента стоячей волны (КСВ) антенн с помощью приборов, таких как LiteVNA64, которые оснащены SMA-коннекторами. Адаптер позволяет быстро и удобно соединять устройства с разными типами разъёмов без необходимости модификации кабелей или использования дополнительных переходников.

Переходник N(штекер) male - SMA (гнездо) female представляет собой надежное и эффективное решение для создания качественных соединений между различными типами разъёмов, обеспечивая стабильную работу и долговечность в эксплуатации.
