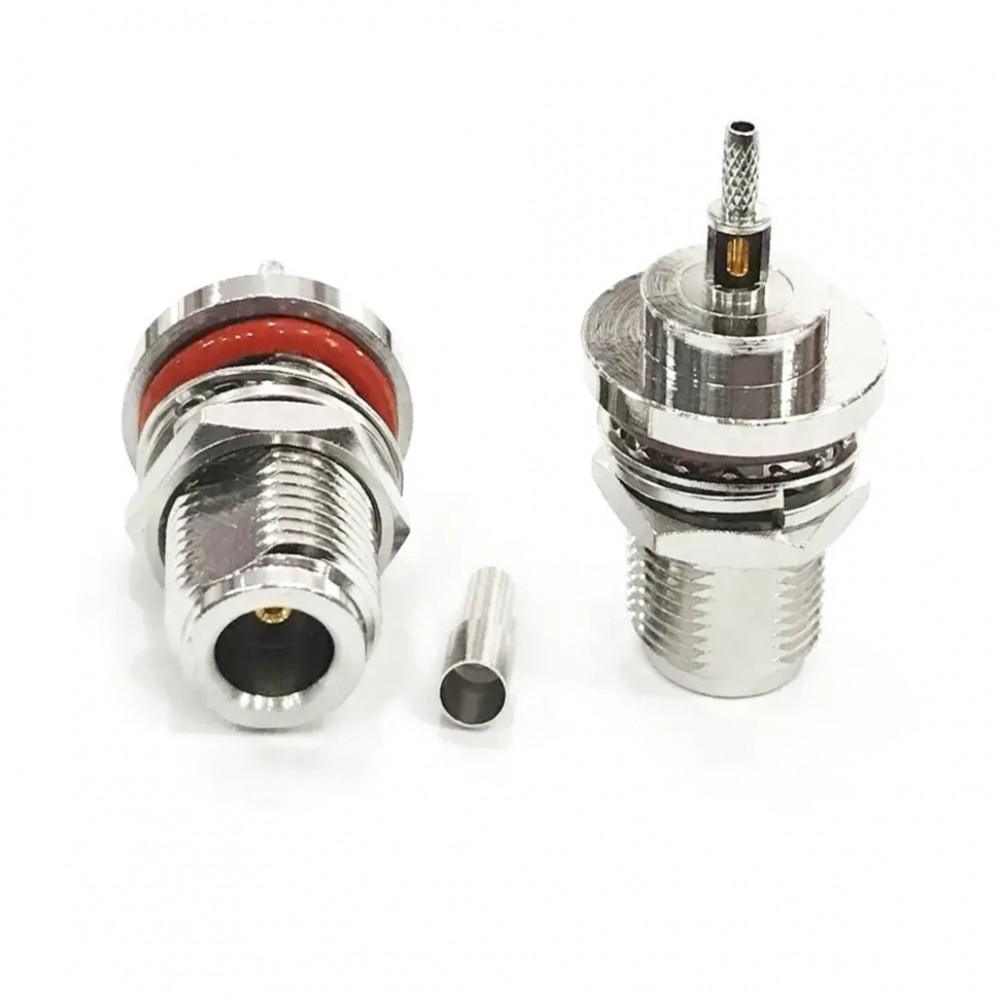

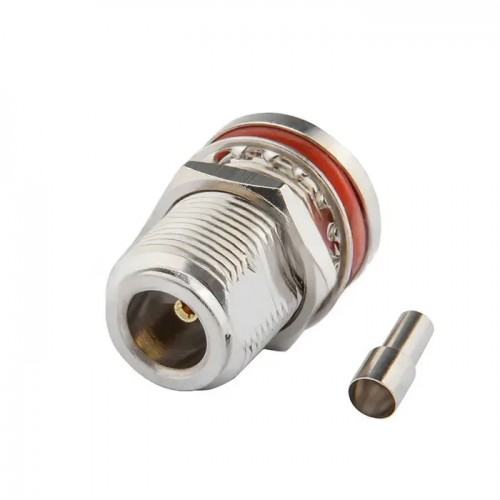

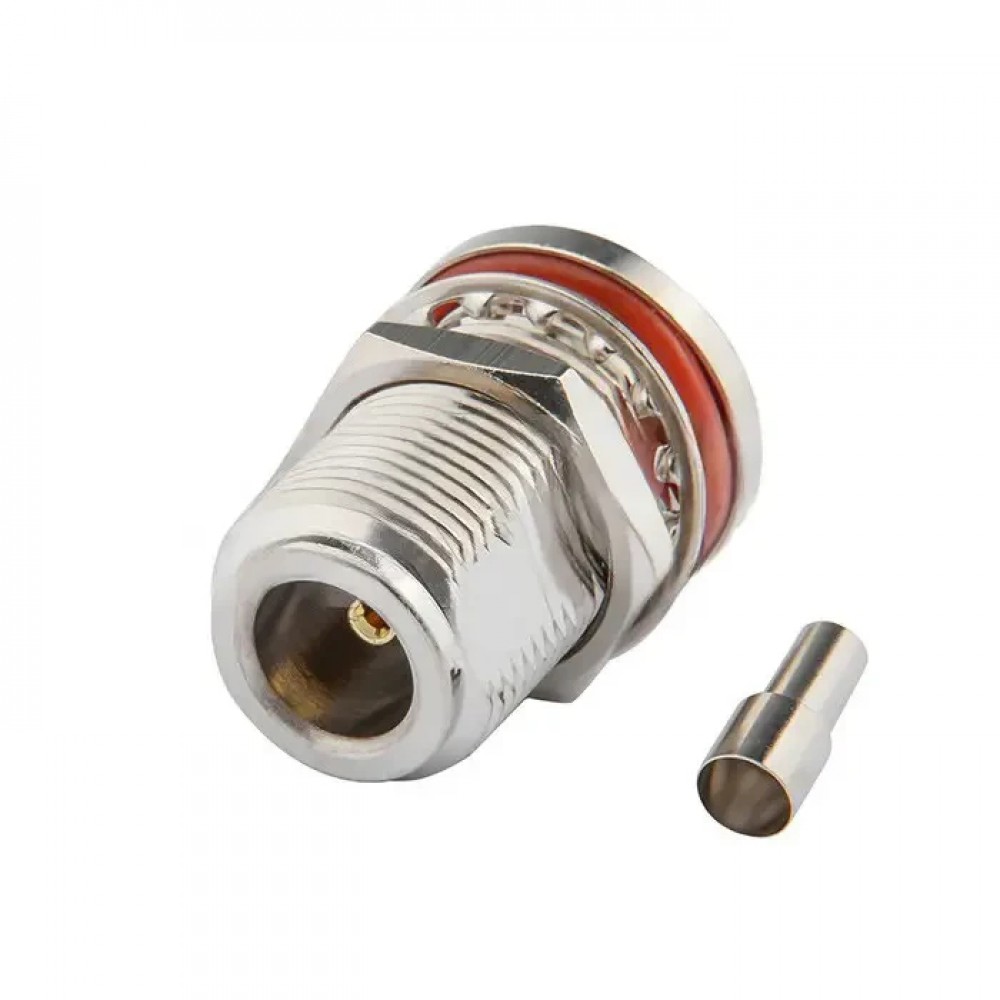

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead

Купить Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead

Корпусный разъём типа N с женским центральным контактом — это надежное и высококачественное соединительное устройство, предназначенное для обжима на коаксиальные кабели RG174, RG316 и LMR100. Он специально разработан для установки на корпус (bulkhead), обеспечивая прочное и стабильное соединение с минимальными потерями сигнала. Благодаря своей универсальности и точной технической компоновке, данный разъём востребован как среди профессиональных радиоинженеров, так и в промышленных системах связи и радиооборудования.

Ключевые характеристики

• Тип разъёма: корпусной N-типа с кабельным исполнением.
• Центральный контакт — женский (гнездо), подключение жилы кабеля осуществляется пайкой.
• Обжим внешней оболочки и оплётки производится с помощью кримпера для надежной фиксации.
• Крепление к корпусу осуществляется при помощи гайки, что гарантирует плотное и герметичное соединение.
• Конструкция разъёма — прямая.
• Совместим с коаксиальными кабелями RG-316, RG-188, RG-174, LMR100 и аналогами с наружным диаметром до 3,1 мм.
• Основа корпуса — латунь с никелевым покрытием, обеспечивающим защиту от коррозии и долгий срок службы.
• Центральный контакт покрыт золотом для улучшенной электропроводности и защиты от окисления.
• Изолятор изготовлен из деллрина, который гарантирует высокую диэлектрическую прочность и стабильность работы.
• Импеданс равен 50 Ом, что обеспечивает совместимость с широким спектром радиочастотных систем.
• Рабочий диапазон частот — от постоянного тока до 11 ГГц.
• Коэффициент стоячей волны (КСВ) не превышает 1.3, минимизируя отражения сигнала.
• Вес изделия составляет примерно 32 грамма, что упрощает монтаж и не создает излишней нагрузки.

Применение

Корпусной N-female разъём используется для надежного подключения коаксиальных кабелей RG174, RG316, LMR100 и аналогичных моделей в радиосистемах, телекоммуникационных сетях и различных электронных устройствах. Он оптимально подходит для частотных диапазонов до 11 ГГц, где важна качество сигнала и минимальные потери. Особое внимание при эксплуатации рекомендуют уделять правильной пайке центрального контакта и качественному обжиму внешней части кабеля с помощью специализированного инструмента — это обеспечит долговечность соединения и стабильные электрические параметры. Устройство подойдет для применения в условиях разных климатических зон благодаря устойчивости к температурным перепадам от -55°C до +80°C.

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead – преимущества

Данный разъём отличается высокой надежностью, долговечностью и простотой монтажа. Использование латунного корпуса с никелевым покрытием и золоченого центрального контакта повышает устойчивость к коррозии и обеспечивает стабильную работу в сложных влажных и запылённых условиях. Монтаж с креплением через гайку обеспечивает прочное, герметичное соединение, которое сохраняет целостность сигнала и предотвращает механические повреждения. Обжимная конструкция снижает потери сигнала и предотвращает появление шумов и помех. Благодаря широкому диапазону рабочих температур и высокому качеству изготовления, этот разъём станет надежным элементом при сборке кабельных линий в любых радиоэлектронных системах, обеспечивая стабильное соединение и удобство эксплуатации.
