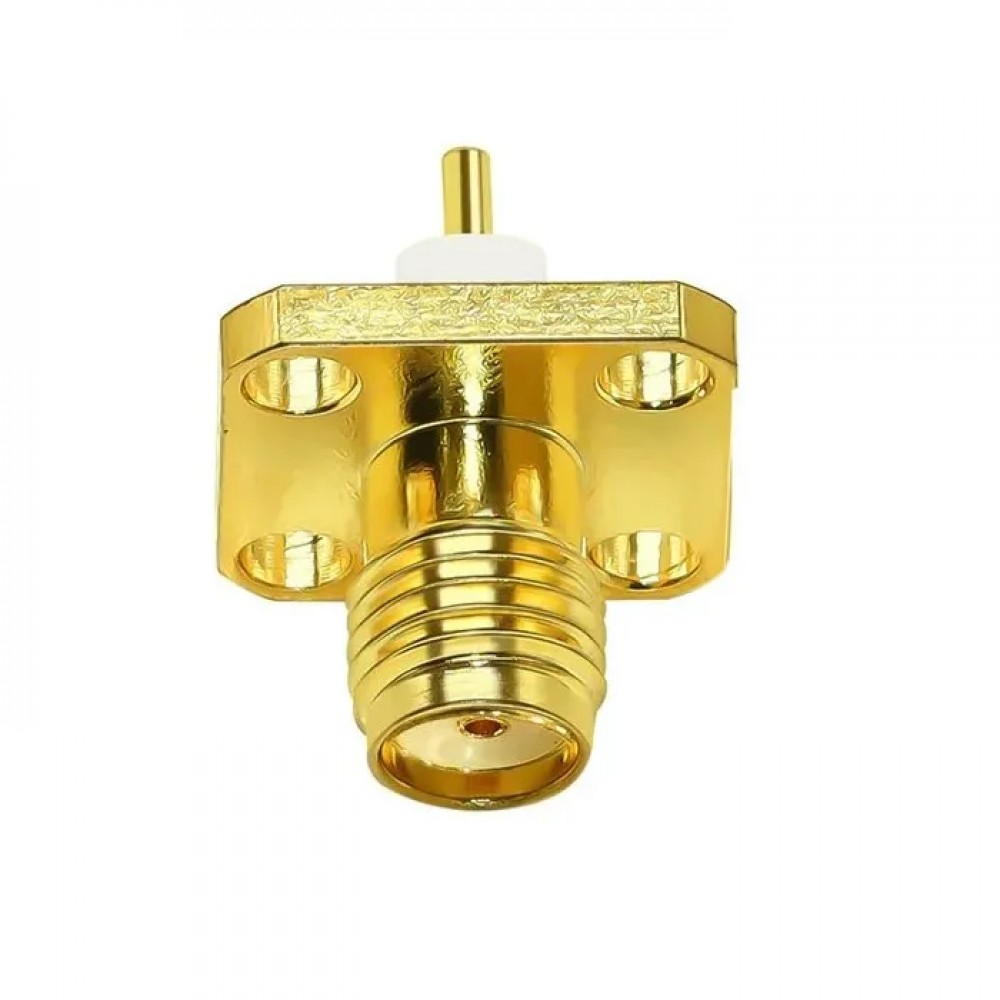

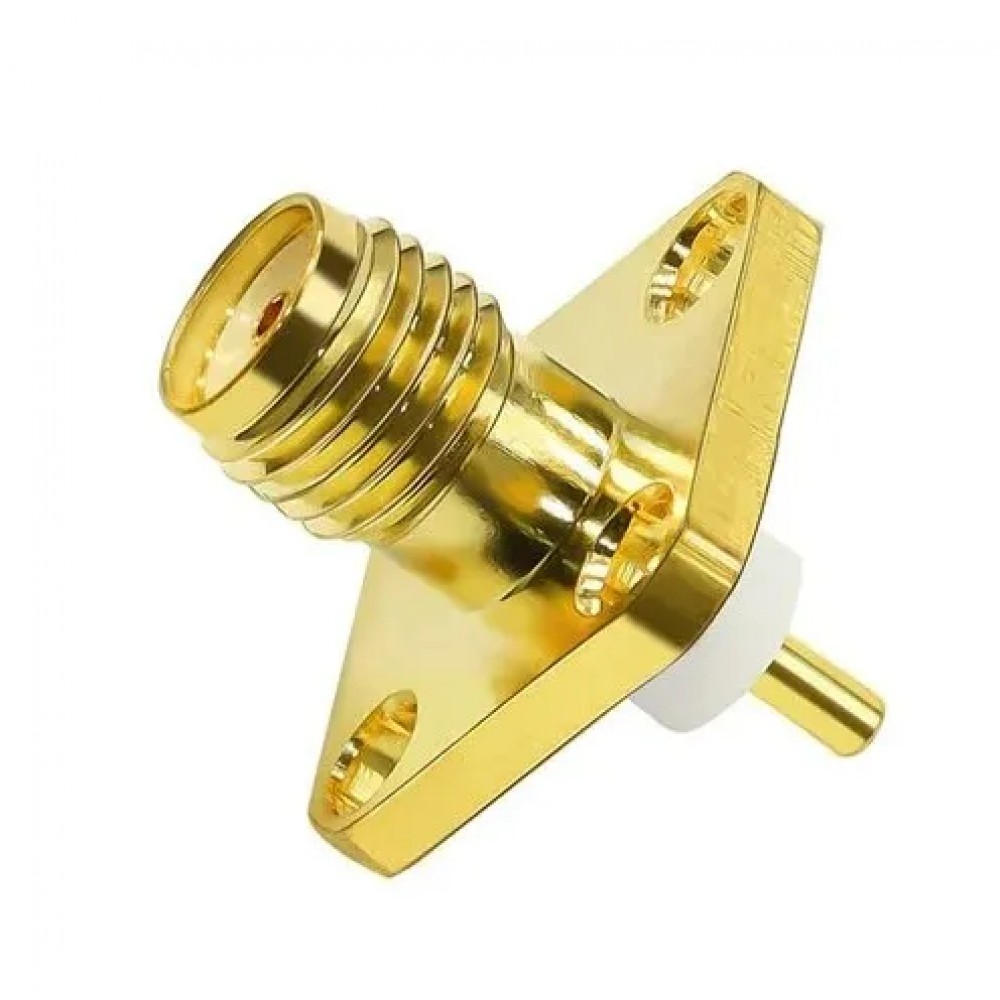

Фланец SMA-female PCB 4 отверстия

Купить Фланец SMA-female PCB 4 отверстия

Фланец SMA-female PCB с четырьмя отверстиями представляет собой надежный высокочастотный разъём, предназначенный для эффективного соединения антенн и различных электронных компонентов. Этот компактный и прочный элемент обеспечивает устойчивый контакт и минимальные потери сигнала, что делает его оптимальным решением для применения в телекоммуникационных, радиочастотных и промышленных системах, где важна долговечность и виброустойчивость.

Ключевые характеристики

• Корпус из латуни обеспечивает высокую прочность и отличную электропроводность, гарантируя долговременную эксплуатацию.
• Импеданс 50 Ом оптимизирован для снижения потерь сигнала и поддержания качественной передачи данных.
• Рабочий температурный режим от -55°C до +155°C позволяет использовать фланец в самых разных климатических условиях и технических средах.
• Конструкция с креплением типа «свободное подвешивание» наконечника минимизирует механические напряжения, повышая надежность соединения.
• Максимально допустимое рабочее напряжение достигает 335 В, что расширяет возможности применения в высоконагруженных системах.
• Диапазон рабочих частот — от постоянного тока до 4 ГГц — обеспечивает универсальность использования в широком спектре радиочастотного оборудования.
• Гарантированная долговечность — не менее 500 циклов подключения и отключения — позволяет рассчитывать на стабильную работу разъёма на протяжении длительного времени.
• Внутренний изолятор из высококачественного политетрафторэтилена (ПТФЭ) обеспечивает отличные электрические характеристики и устойчивость к внешним воздействиям.
• Устройство сохраняет работоспособность при вибрациях до 100 м/с² в диапазоне частот 10–500 Гц, что особенно важно для эксплуатации в условиях повышенной механической нагрузки.
• Соответствие международным стандартам IEC169-15 и MIL-C-39012 подтверждает высокое качество и надежность конструкции.

Применение

Фланец SMA-female PCB на четырёх отверстиях широко используется для подключения антенн высокой частоты, радиомодулей и других электронных изделий, которым требуется стойкое и долговечное соединение. Он отлично подходит для разработки и обслуживания телекоммуникационного оборудования, радиоэлектронных систем, а также систем мониторинга и передачи данных. Благодаря своим характеристикам разъём успешно применяется в автомобильной, авиационной и промышленной электронике. При выборе и монтаже необходимо учитывать пределы допустимого напряжения и частот, а также обеспечивать надежное закрепление на печатной плате для максимальной эффективности и долговечности эксплуатации.

Фланец SMA-female PCB 4 отверстия – преимущества

Этот разъём отличается прочной и продуманной конструкцией, которая эффективно противостоит вибрациям и механическим нагрузкам, гарантируя стабильность сигнала и долговечность соединения. Использование латуни и политетрафторэтилена улучшает электропроводность и защищает контакт от коррозии. Удобная система крепления с четырьмя отверстиями облегчает монтаж на плате и обеспечивает надежное закрепление. Благодаря минимальным электрическим потерям и широкому диапазону рабочих частот данный фланец становится универсальным, надежным компонентом для современных коммуникационных и радиочастотных устройств.
