Фланец SMA-female PCB 2 отвори

Купить Фланец SMA-female PCB 2 отвори

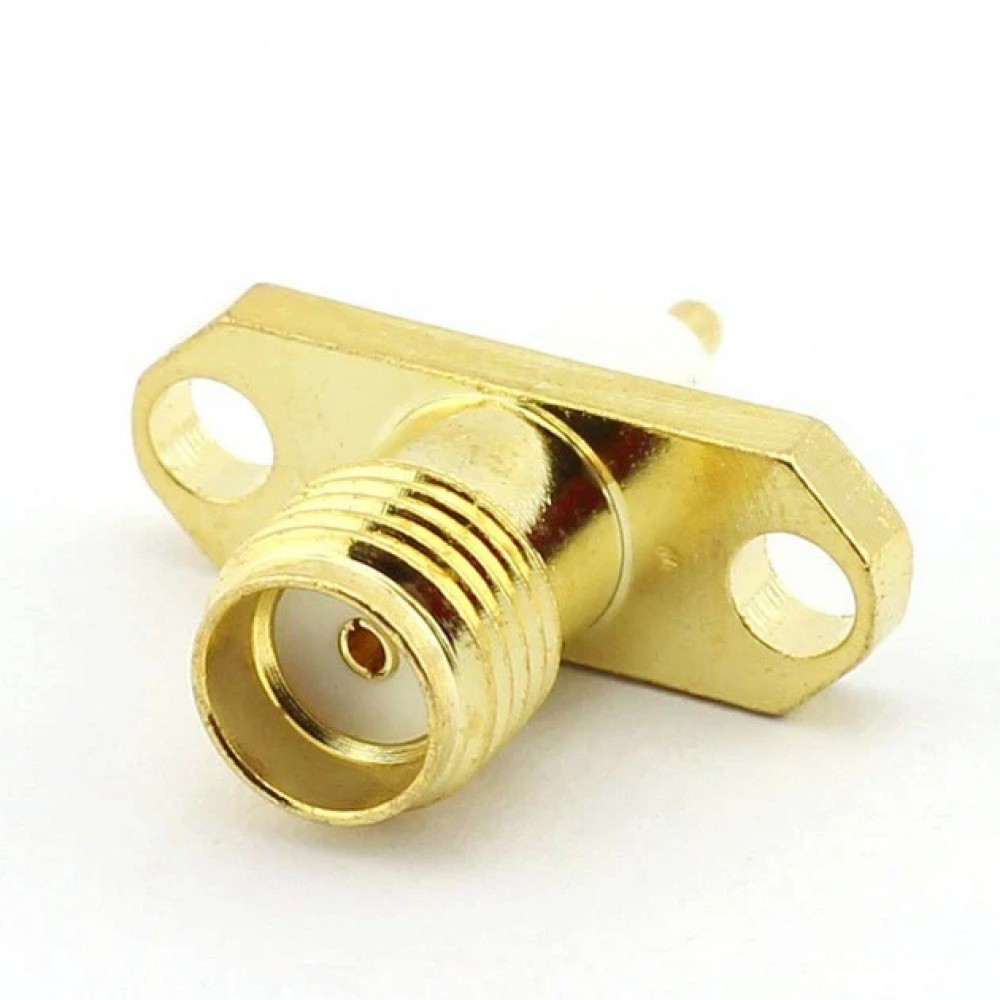

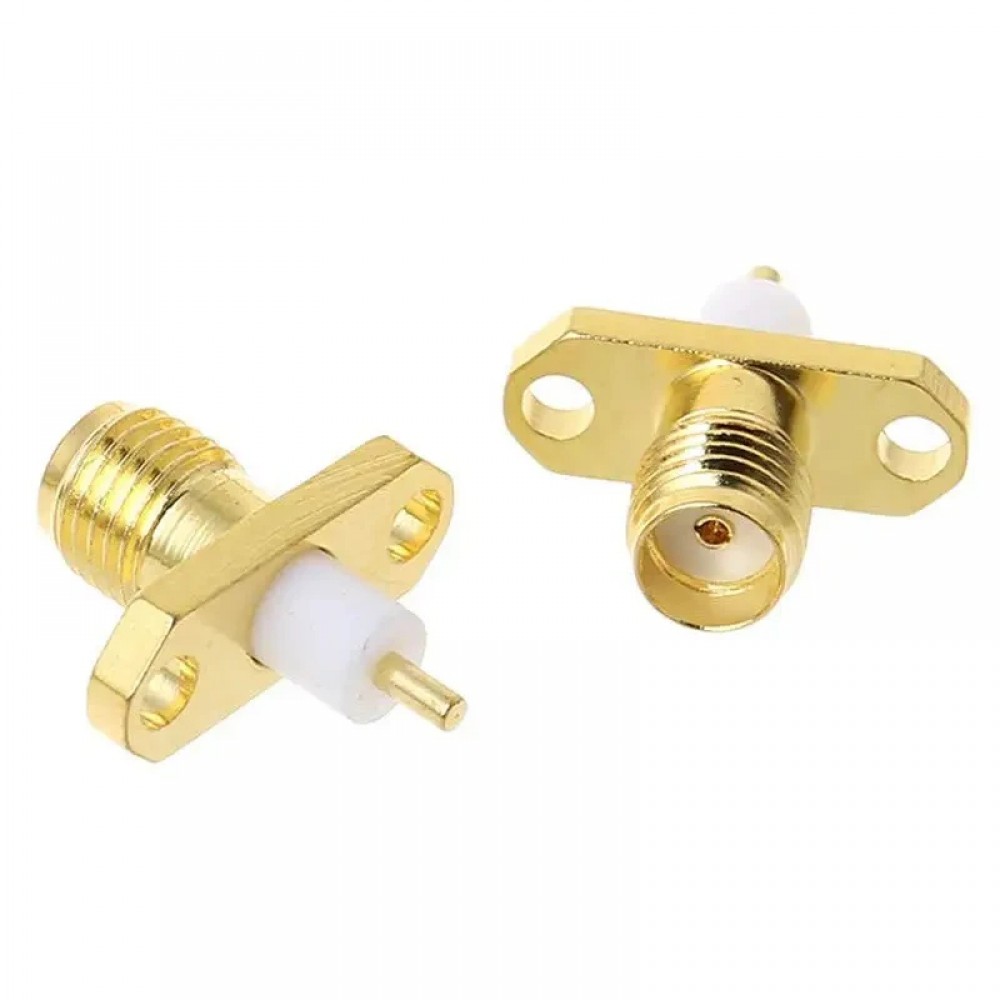

Фланец SMA-female PCB с двумя монтажными отверстиями представляет собой надежный и высококачественный разъем, предназначенный для фиксации и соединения радиочастотных кабелей с электронными и антенными системами. Этот коннектор особенно востребован среди специалистов в области радиосвязи и радиотехники, благодаря своей прочности, долговечности и стабильному электрическому контакту, что гарантирует безотказную работу оборудования в различных условиях эксплуатации.

Ключевые характеристики

• Разъем SMA с фланцем и центральным контактом женского типа (Female) для надежного эффекта соединения.
• Два монтажных отверстия позволяют крепить фланец винтами к панели, обеспечивая устойчивость и предотвращая смещение (винты не включены в комплект).
• Центральный контакт рассчитан на соединение с центральной жилой кабеля методом пайки, что обеспечивает высокое качество электрического контакта.
• Основной корпус выполнен из латуни, что гарантирует устойчивость к коррозии и повышенную механическую прочность.
• Импеданс разъема составляет 50 Ом, что минимизирует потери сигнала и подходит для высокочастотных применений.
• Температурный диапазон эксплуатации — от -55℃ до +155℃, позволяющий использовать фланец в широком спектре климатических условий.
• Максимальное рабочее напряжение достигает 335 В, что способствует стабильной работе в различных электрических схемах.
• Разъем рассчитан на рабочую частоту до 4 ГГц, что делает его пригодным для применения в системах с высокой частотой передачи сигнала.
• Изоляция выполнена из ПТФЭ, обеспечивая отличную диэлектрическую прочность и устойчивость к температурным изменениям.
• Фланец выдерживает вибрационные нагрузки до 100 м/с² в диапазоне частот от 10 до 500 Гц, что гарантирует надежность соединения даже при механических воздействиях.
• Ресурс эксплуатации соответствует минимум 500 циклам подключения и отключения, что говорит о долговечности изделия.
• Соответствует стандартам качества IEC169-15 и MIL-C-39012, подтверждая надежность и промышленное качество.

Применение

Фланец SMA-female PCB с двумя отверстиями широко применяется для подключения антенн и радиоэлементов в различных системах передачи и приема сигналов. Он эффективен в радиостанциях, беспроводных коммуникационных устройствах, измерительной аппаратуре, а также в промышленных модулях связи. При выборе и установке данного разъема важно обеспечить качественную пайку центрального контакта и надежное крепление винтами к панели, что обеспечит стабильную работу всего радиочастотного тракта. Благодаря широкому рабочему диапазону температур и устойчивости к вибрациям фланец подходит для эксплуатации как в стационарных, так и в подвижных установках с повышенными механическими нагрузками.

Фланец SMA-female PCB 2 отвори – преимущества

Данный фланец обеспечивает высокую надежность и долговечность соединения, исключая риск случайных разрывов даже в неблагоприятных условиях эксплуатации. Удобство монтажа на панель благодаря двум отверстиям позволяет быстро и прочно закрепить разъем, обеспечивая стабильность конструкции. Материалы премиум-класса — латунь и ПТФЭ — способствуют устойчивости к коррозии, перепадам температур и вибрациям. Такой фланец легко паять, что упрощает монтаж и ремонт оборудования. Все это делает данный разъем оптимальным выбором для профессионалов, требующих надежности и качество без компромиссов.
