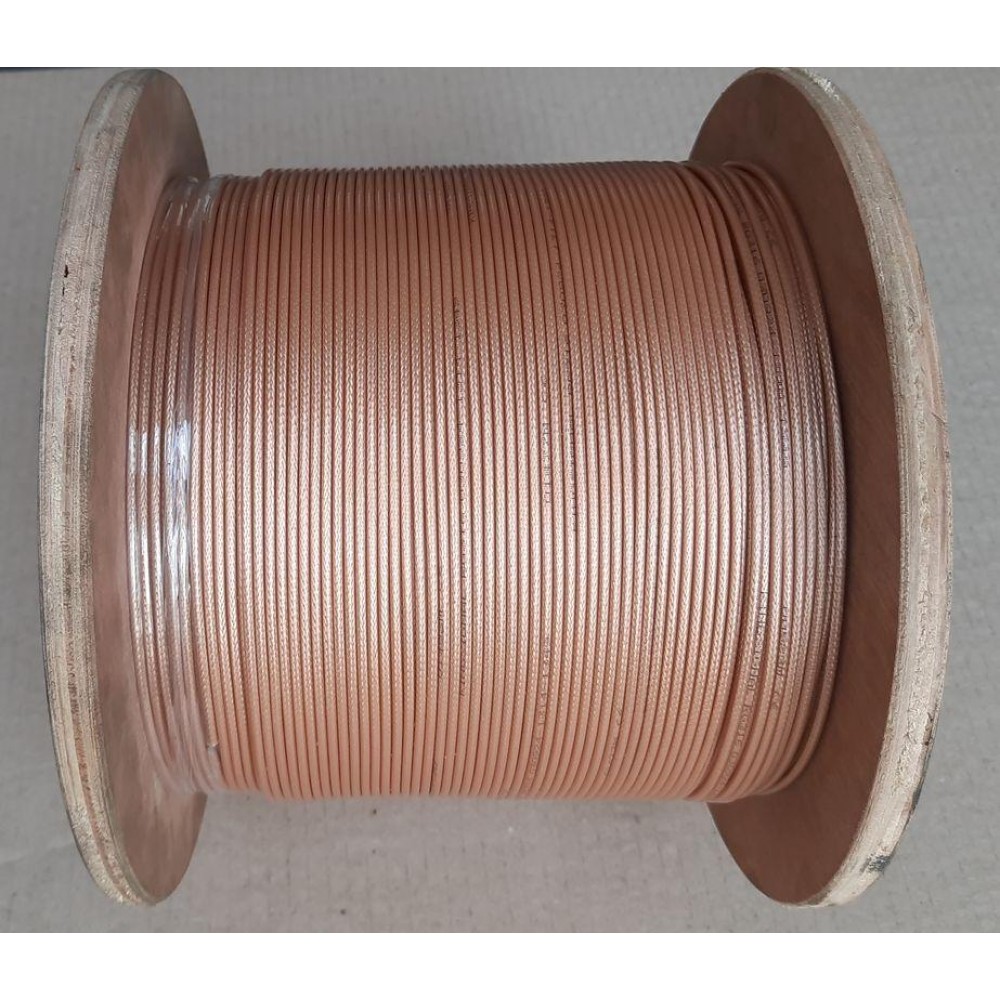

RG-316 Коаксиальный кабель (тефлоновый диэлектрик)

RG-316 Коаксиальный кабель (тефлоновый диэлектрик) купить

Коаксиальный кабель RG-316 предназначен для надежного соединения элементов радиочастотных систем. Его конструкция включает многожильный центральный проводник, внешний экран и изолятор из фторопласта (PTFE), что обеспечивает устойчивость к высоким температурам и стабильность работы при сложных условиях эксплуатации.

Основные характеристики

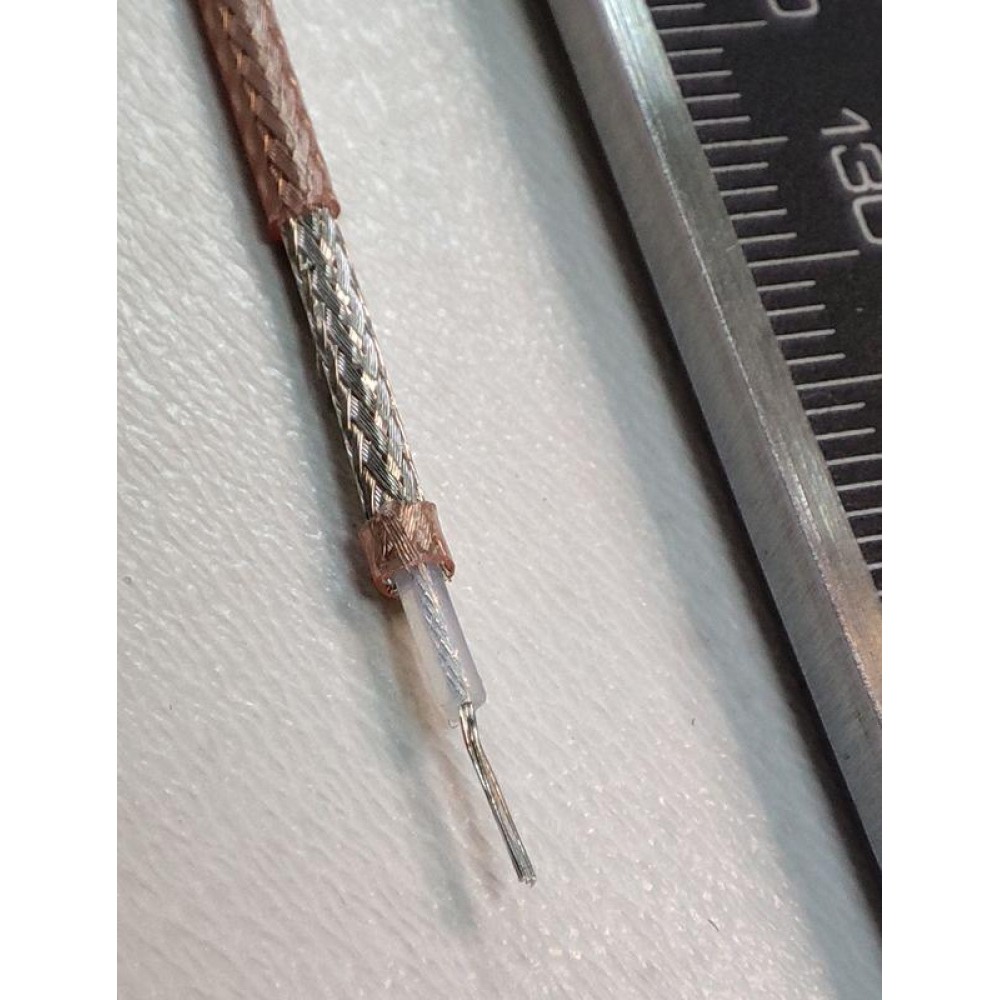

• Центральный проводник: многожильный, изготовлен из стали с медным и серебряным покрытием (SCCS), выполнен спиральной скруткой
• Диэлектрик: цельный фторопласт (PTFE) с диаметром 1,52 ± 0,05 мм
• Внешний проводник: оплетка из посеребренных медных жил (SPC), диаметр 1,95 мм
• Оболочка: светло-коричневый FEP, устойчивая к высоким температурам, внешний диаметр 2,50 ± 0,1 мм
• Допустимый радиус изгиба: 25 мм
• Температурный диапазон эксплуатации: от -55℃ до +200℃
• Волновое сопротивление: 50 ± 2 Ом
• Погонная емкость: 95 пФ/м
• Скорость распространения сигнала: 69,5%
• Номинальное напряжение: 1000 В постоянного тока
• Коэффициент стоячей волны (VSWR): до 1,15 в диапазоне 0–3 ГГц, до 1,3 в диапазоне 3–6 ГГц

RG-316 Коаксиальный кабель (тефлоновый диэлектрик) - преимущества

Кабель RG-316 выделяется своей высокой термостойкостью, позволяющей сохранять качество соединения при температурах до +200℃. Диэлектрик из фторопласта не плавится и не деформируется при пайке, что гарантирует надежность монтажа. Многожильные посеребренные проводники центральной жилы и внешнего экрана обеспечивают кабелю отличную гибкость, что особенно важно при выполнении сложных монтажных работ. Тонкая, но прочная оболочка снижает общий диаметр кабеля без ущерба техническим параметрам.

Применение

RG-316 часто используется для изготовления коротких пигтейлов длиной около 20 см, когда требуется повышенная гибкость. Кабель подходит для внутренней коммутации в блоках, а также для внешних соединений, например, при подключении пультов радиоуправления к магистральным кабелям активных антенн. Благодаря высокой термостойкости его применяют в зонах с интенсивным нагревом рядом с двигателями, мощными светильниками, лазерными установками и другими промышленными агрегатами. Метки на оболочке, расположенные через каждый метр, упрощают нарезку и учет материала при монтаже.

RG-316 является надежным решением для работы в жестких условиях, обеспечивая стабильную передачу сигнала даже при высоких температурах.
