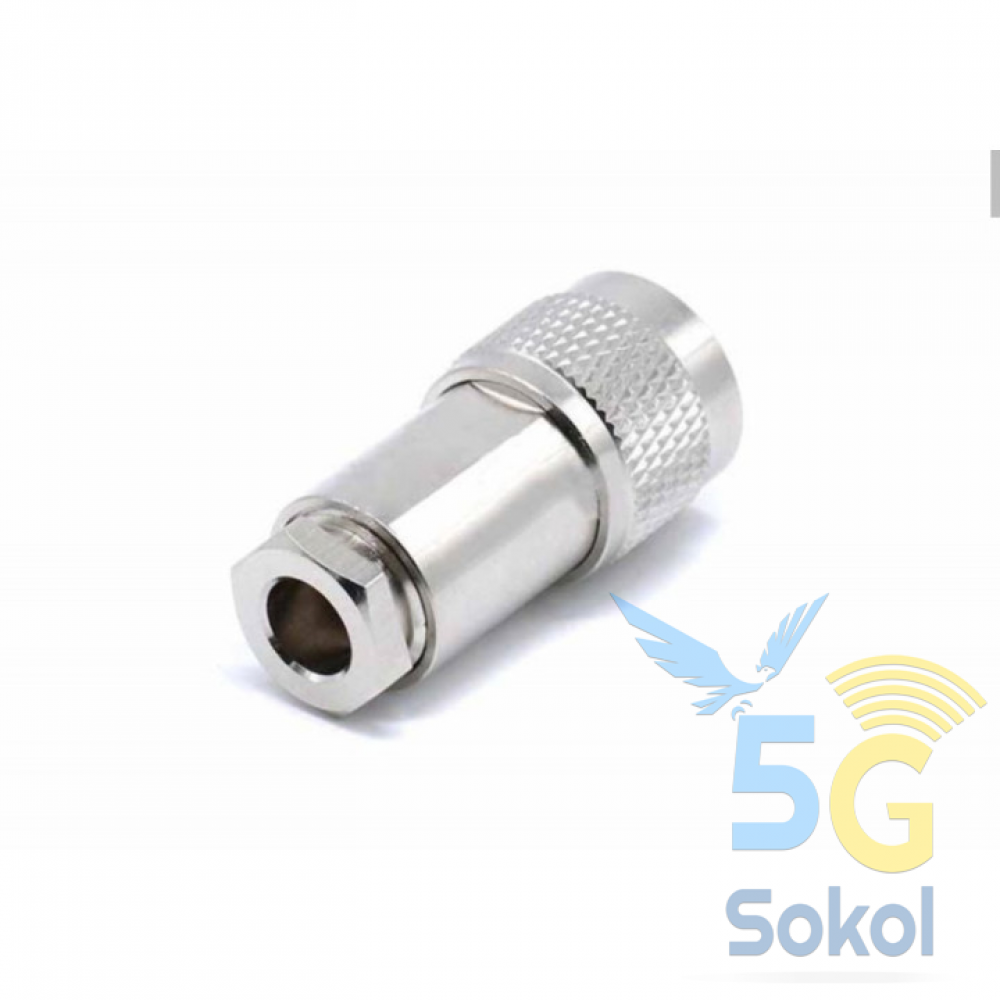

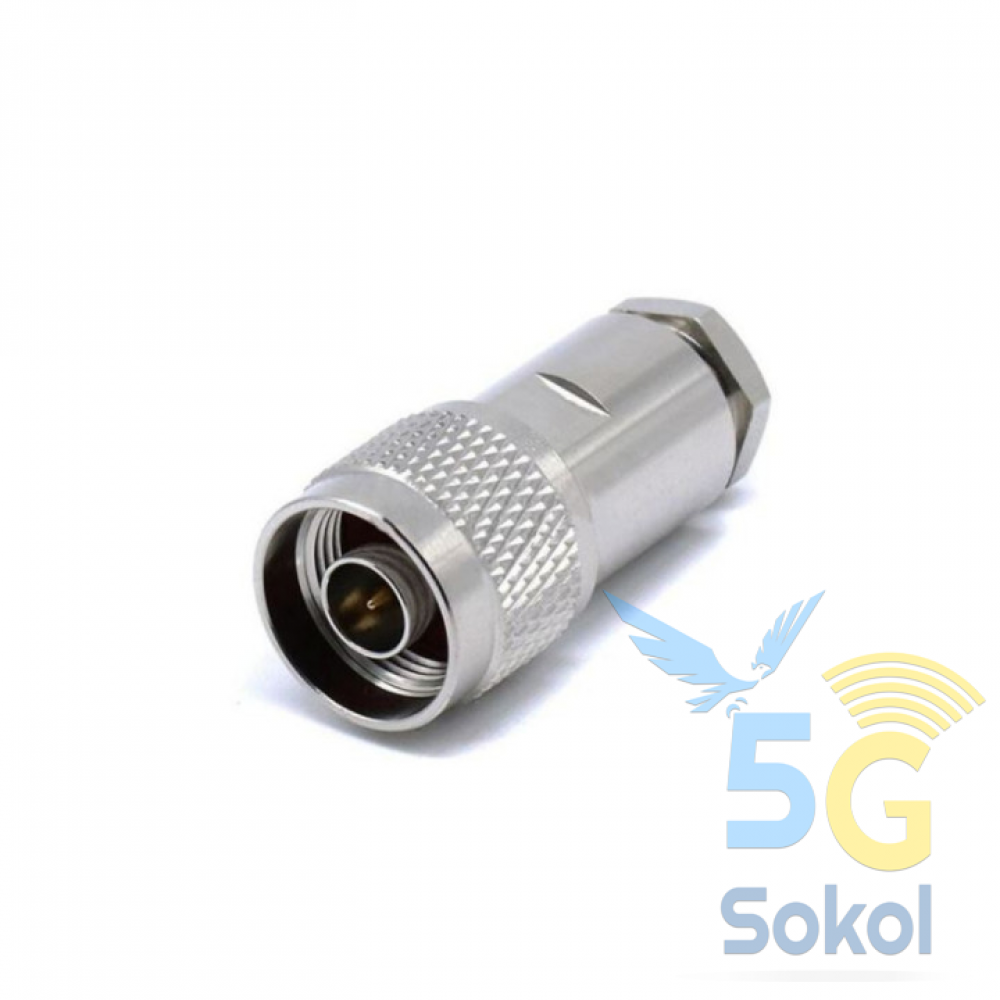

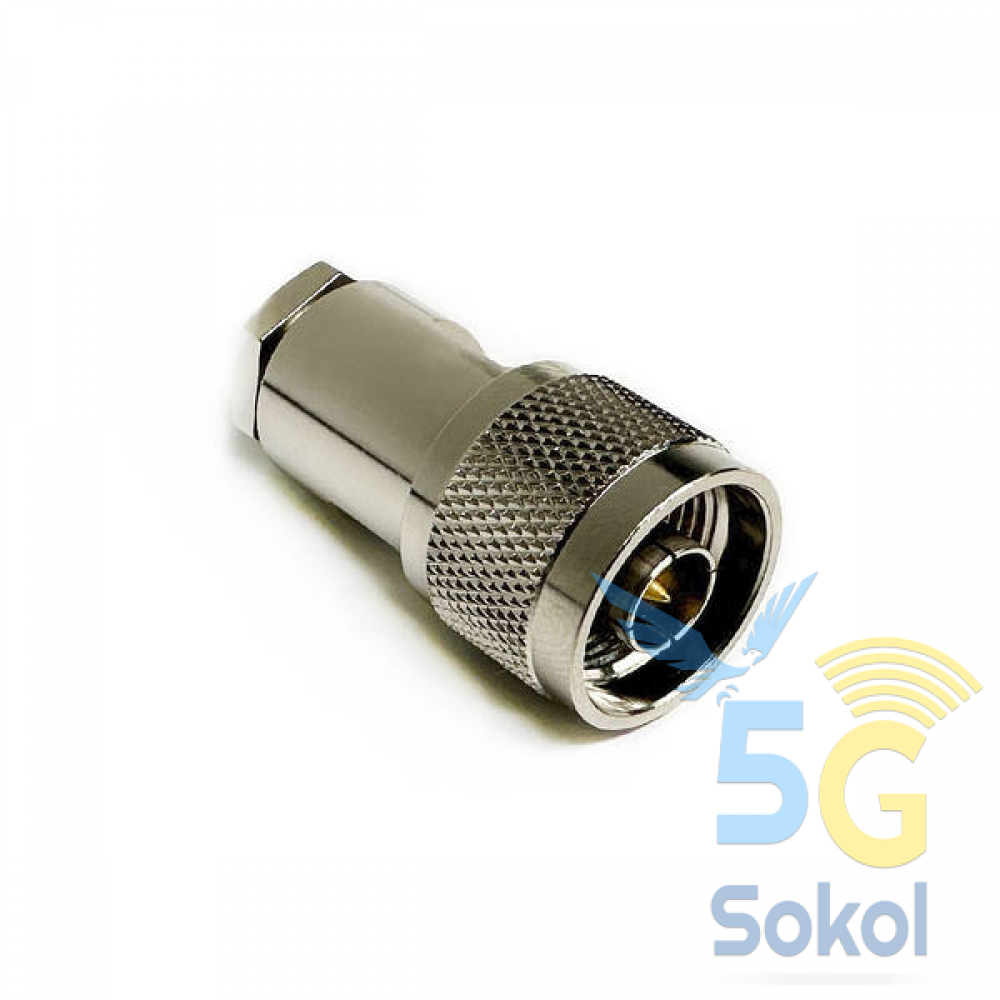

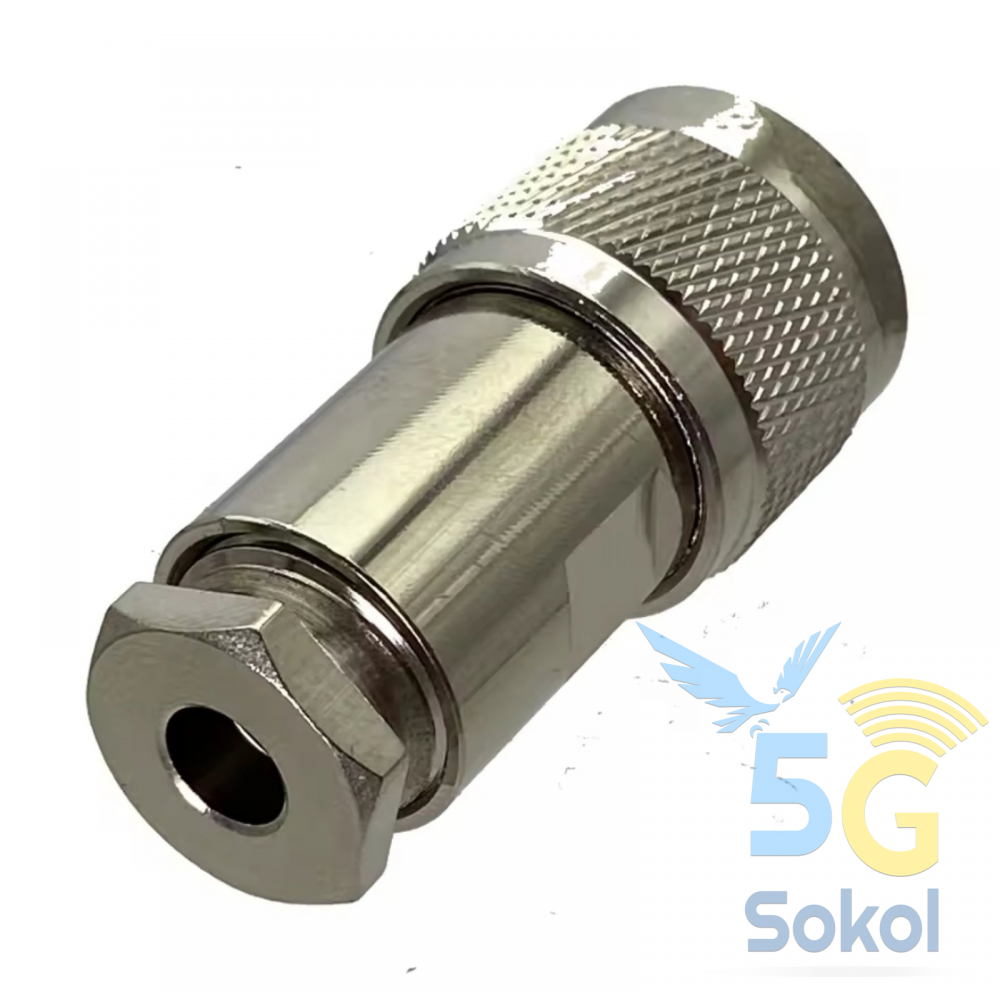

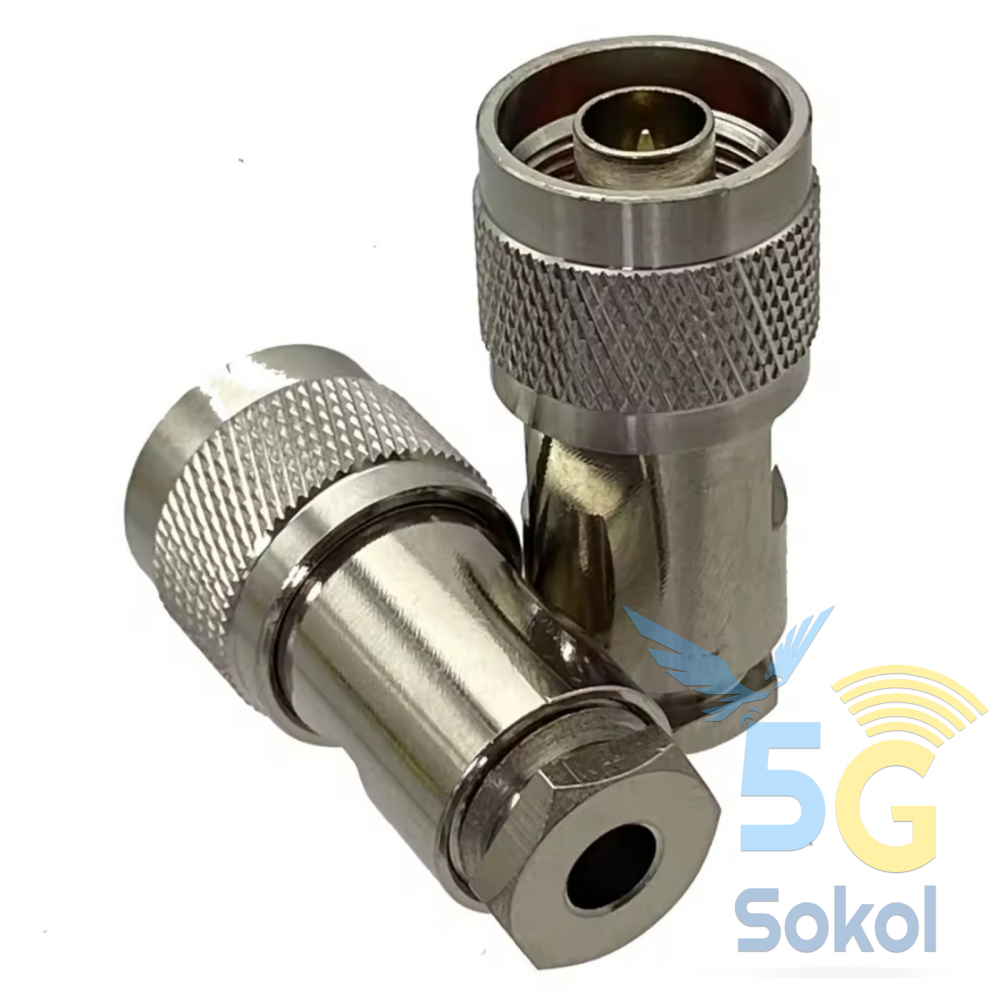

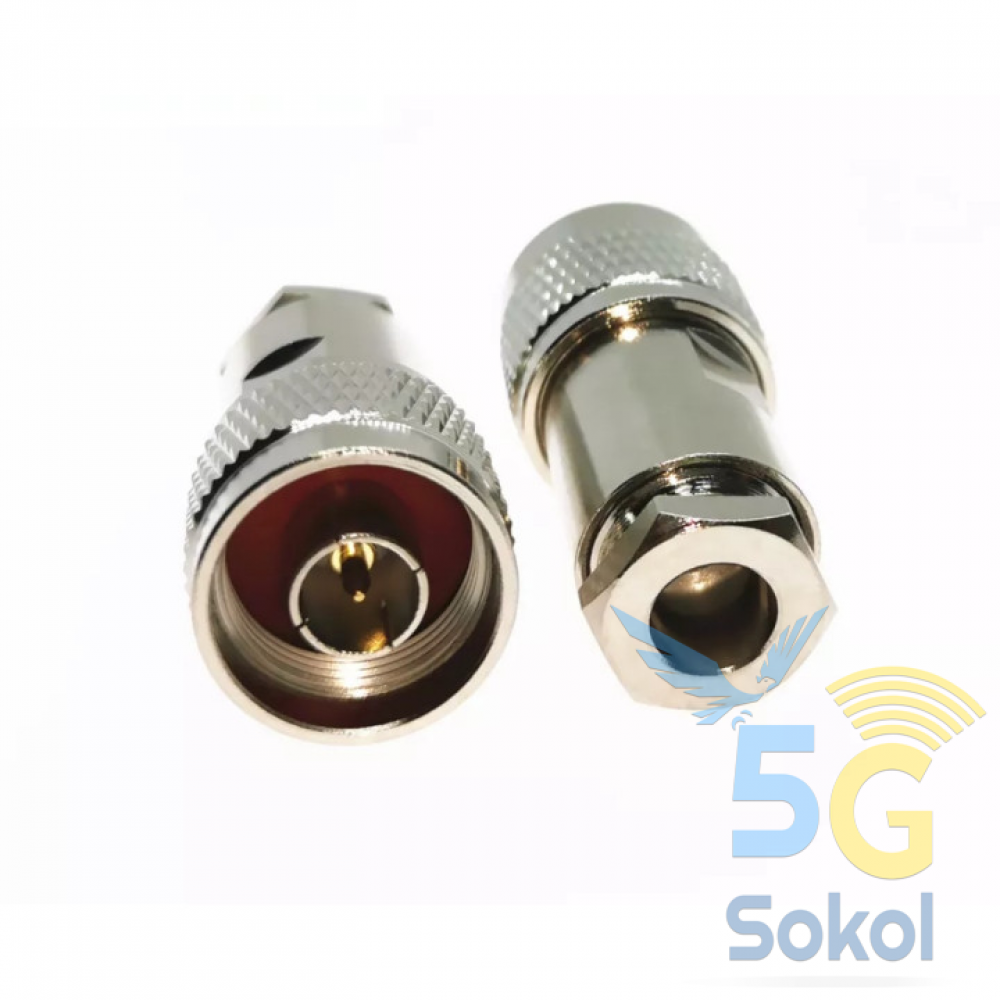

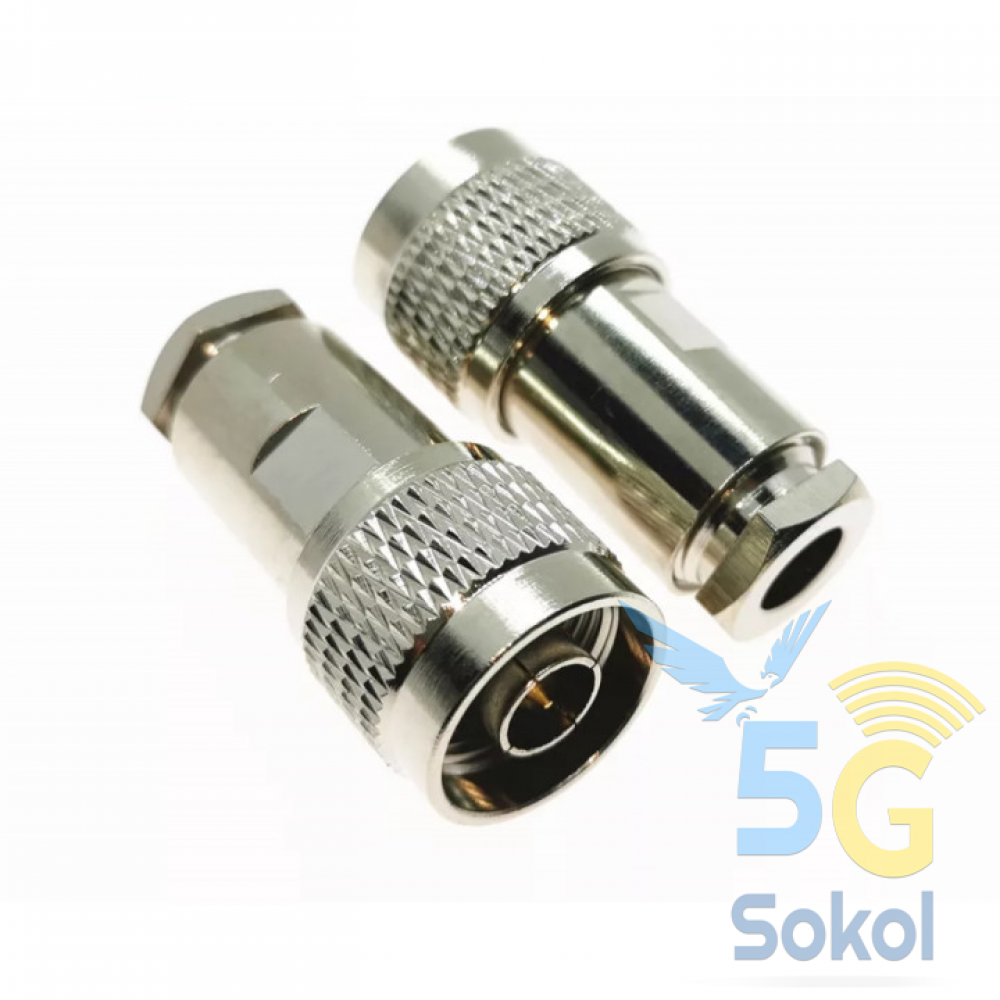

Разъем N-male для кабеля 5D-FB

Высокочастотный разъем N type male на кабель 5D-FB/LMR300 под зажим

Разъем N-Type Male 5D-FB будет незаменимой деталью при необходимости монтажа кабеля в высокочастотной системе. Он хорошо передает сигнал и защищает его от внешних воздействий, при этом не создает помехи в импульсном потоке. Деталь поможет подсоединить кабель в системе, обеспечив крепления, что устойчивы к вибрациям.

Адаптивность модели

Удобно использовать разъем N male папа для кабелей LMR300, 5D-FB, а также для фидеров с аналогичными характеристиками. Основным требованием является диаметр центрального проводника менее 2 мм. При этом внешний диаметр изоляции не должен превышать 8 мм. Под такое описание подходят модели KSR300, RG-58, а также RG-58 и РК-75. Возможно использование с их аналогами. Но главное, чтобы разъем N male папа для кабеля 5D-FB соответствовал диаметру и поддерживал нужный диапазон частот.
Универсальности модели способствует стандартное волновое сопротивление. Его показатель составляет 50 Ом, что объединяет изделия разных производителей. Коннектор способен работать с частотами до 11 ГГц.

Конструкция высокочастотного разъема

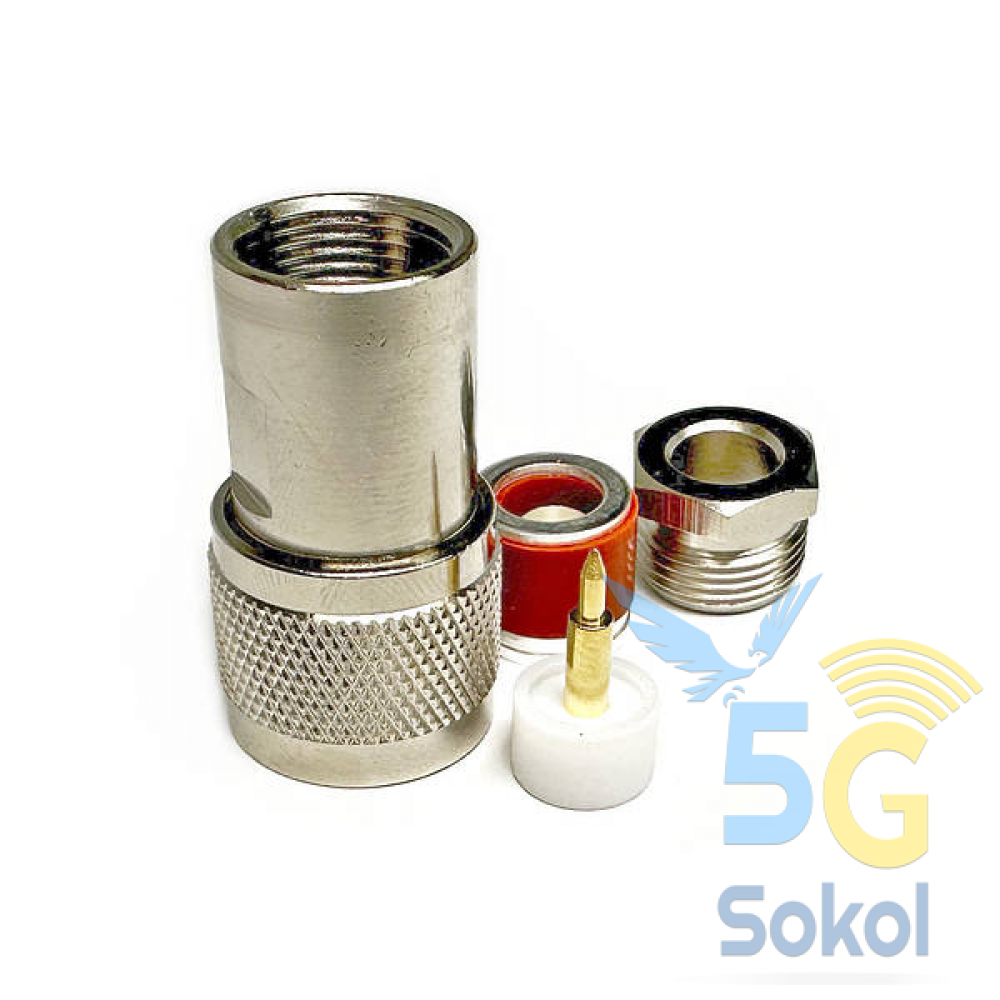

Разъем ВЧ N-type Male (N-папа) для кабеля LMR300 5D-FB имеет продуманную конструкцию. В ее основе — центральная жила с золотым напылением. Это практичное решение, ведь высокие частоты проходят по периметру проводника, концентрируясь на его поверхности. В качестве диэлектрика выбран делрин, что обеспечивает целостность сигнала. Благодаря этому разъем N-Male KSR300 5D-FB не создает обратных импульсов. Показатель КСВ составляет 1,3: это ниже максимума допустимой нормы.
Для корпуса производитель выбрал латунь. Она отличается высокой прочностью и небольшим весом. Внешне ВЧ разъем N-male 5D-FB покрыт никелем. Кроме защиты от коррозии, этот слой обеспечивает эстетичность корпуса.
Высокая устойчивость к эксплуатационным нагрузкам также обусловлена тем, что деталь не имеет подвижных элементов. Не повредит детали мороз -55°С, но нагревание стоит ограничить температурой +85°С.

Герметичность крепления

Контакт «папа», или штекер, имеет качественную внешнюю резьбу. Такое соединение будет полностью герметичным. Это защитит элементы от расшатывания при вибрациях и случайных ударах. Но при монтаже не стоит допускать нагрузки на место крепления. Распространенной ошибкой является провисание кабеля, когда осуществляется постоянное давление на контакты.

Установка коннектора

Разъем N Male на кабель 5D-FB (пайка) допускает также монтаж при помощи обжима. В первом случае необходим специальный инструмент и навыки, а во втором можно обойтись резьбовой втулкой. Но работу нужно выполнять очень внимательно, ведь от этого будет зависеть качество импульсного потока. Разъем N type, штекер N-type (male), clamp, пайка на кабель RG-58 в котором осуществляется после зачистки основы, не предусматривает повреждений центральной жилы. На качественную работу укажет блеск покрытия проводника, на котором не будет царапин и следов изгибов. Зачищенный участок должен быть пропорциональным размерам коннектора.
