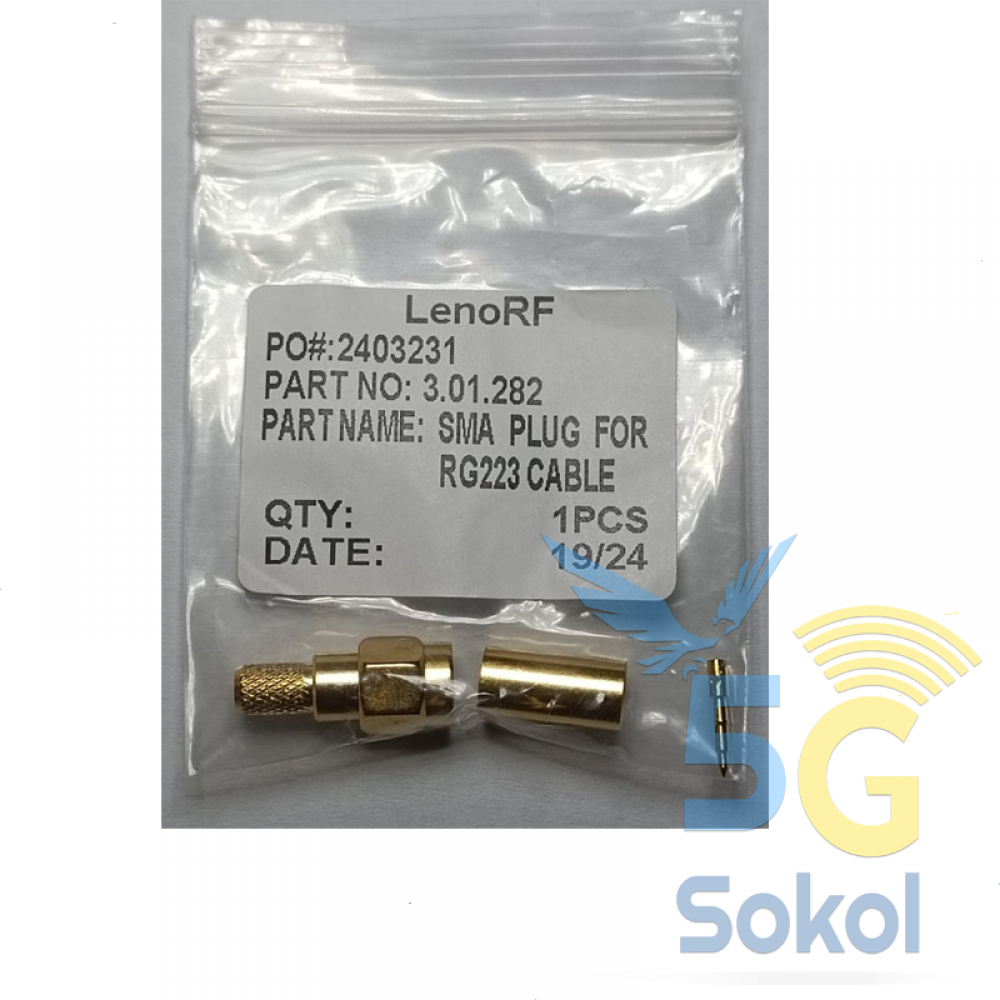

Разъем SMA male (штекер) для RG223/RG58

Разъем ВЧ SMA-male (штекер) для кабеля RG223/RG58 обжимной

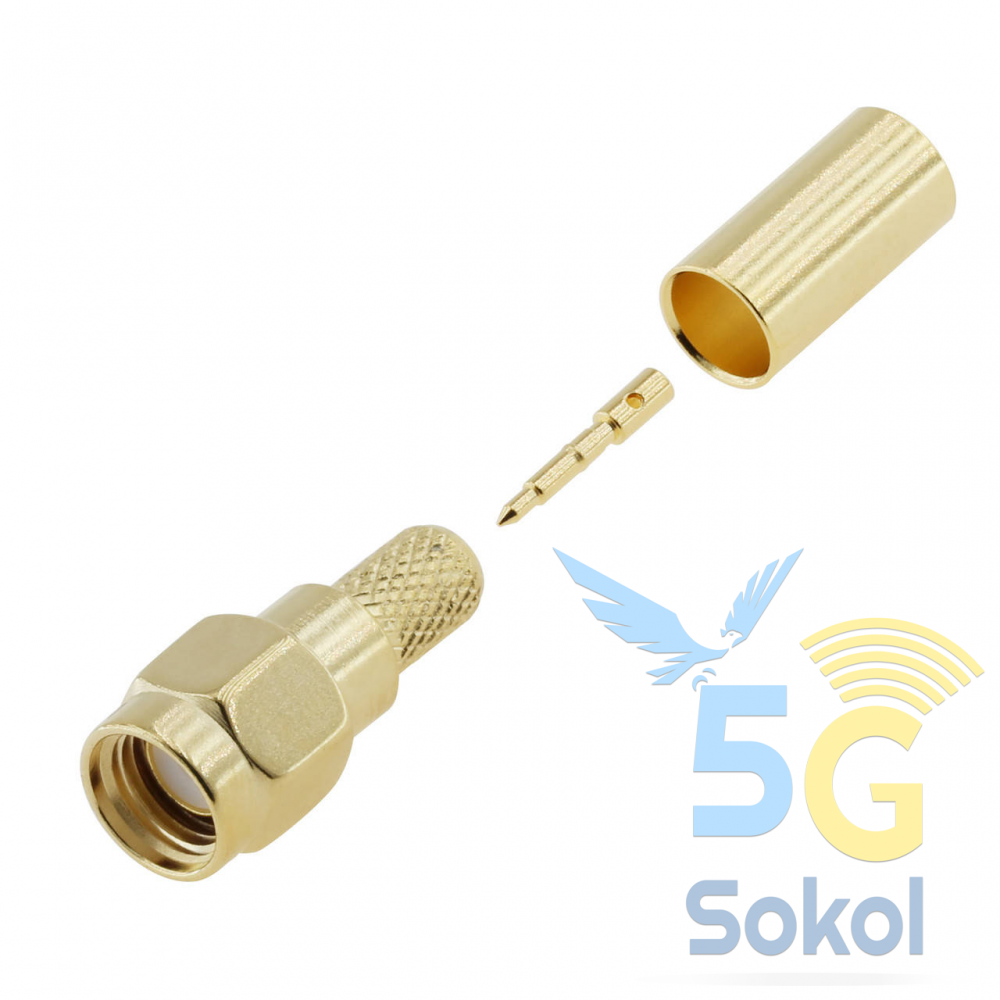

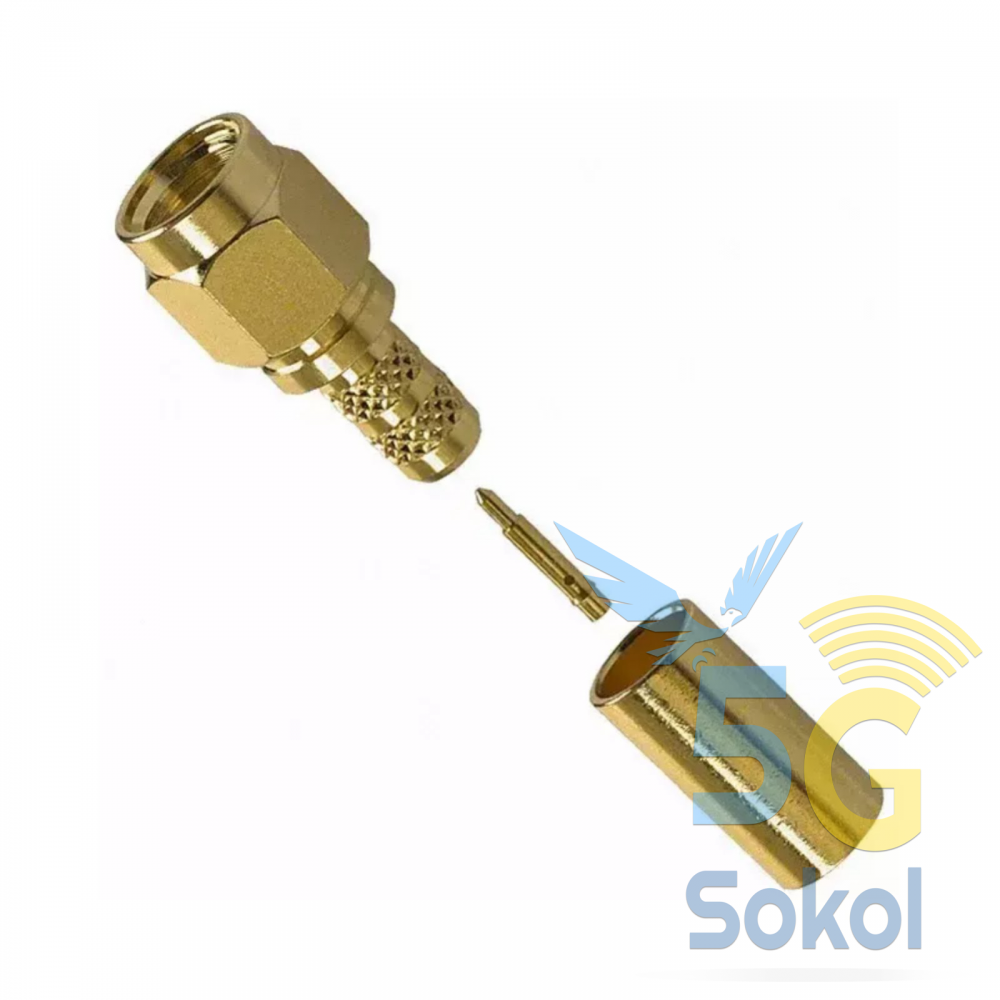

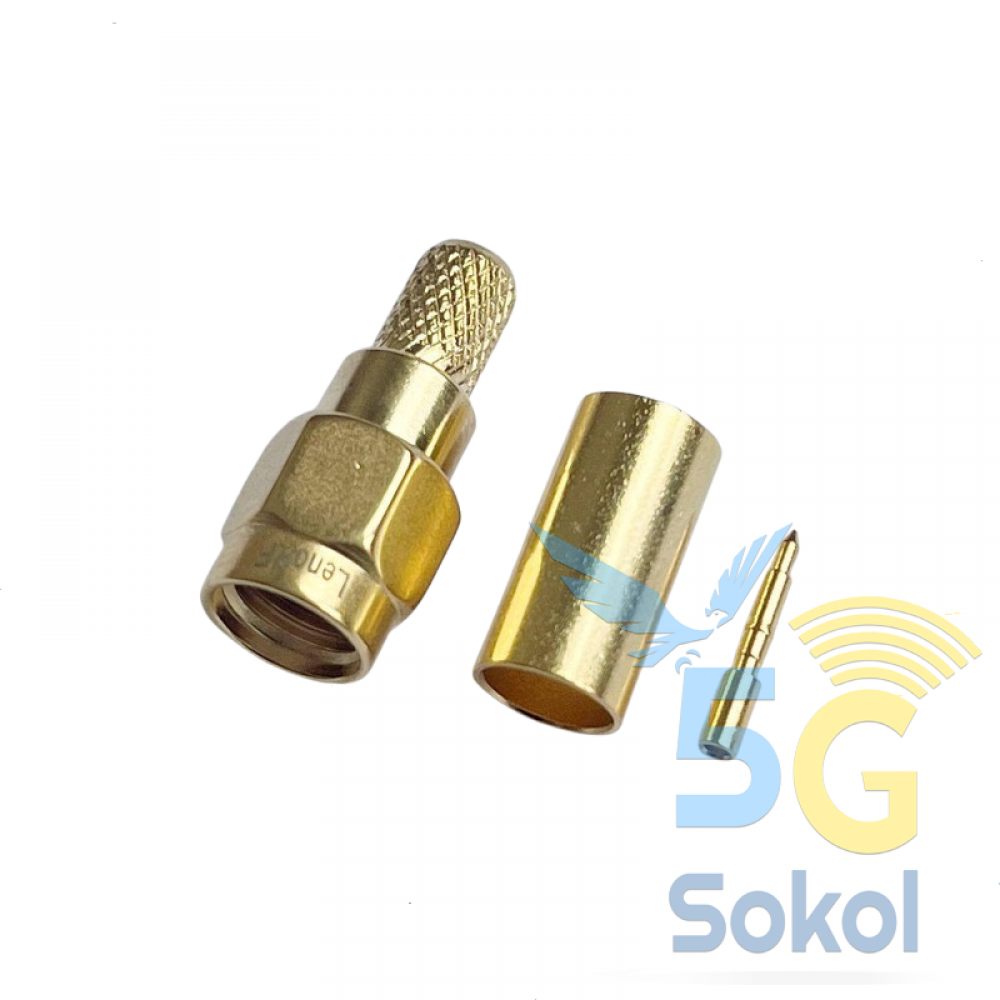

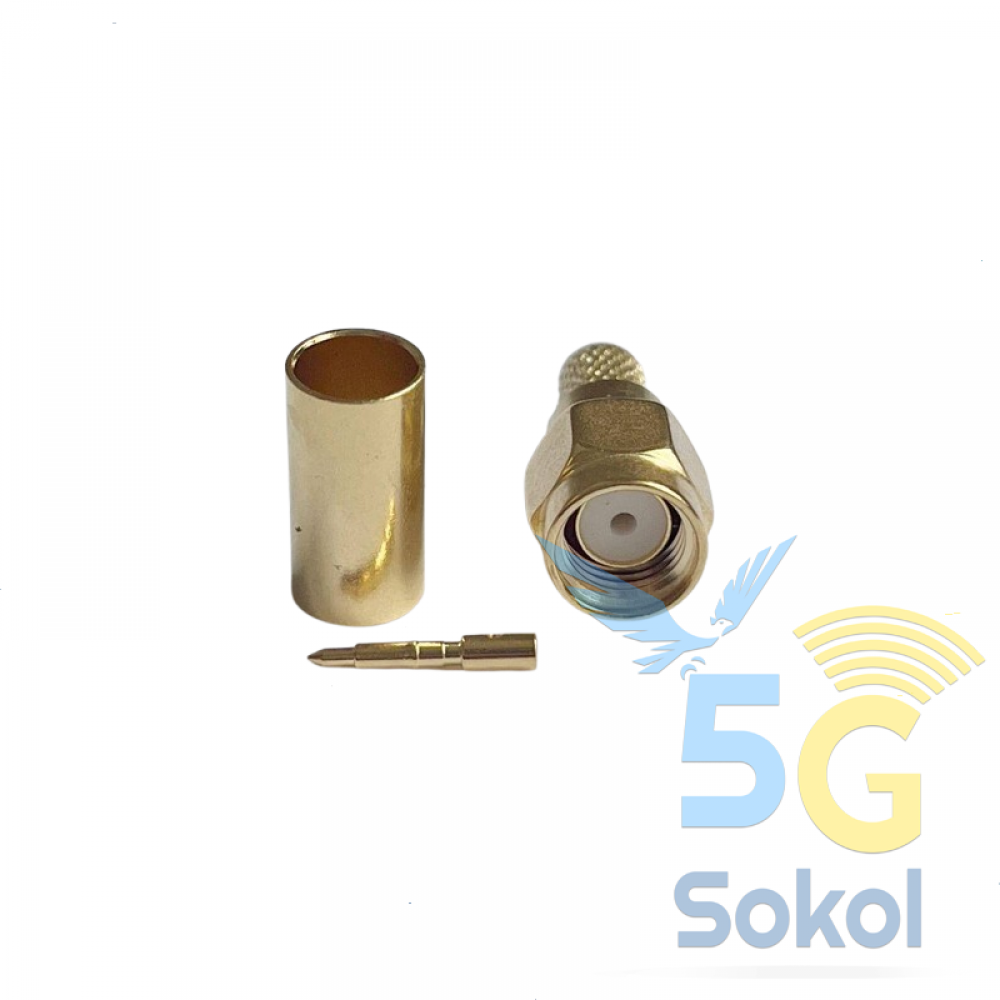

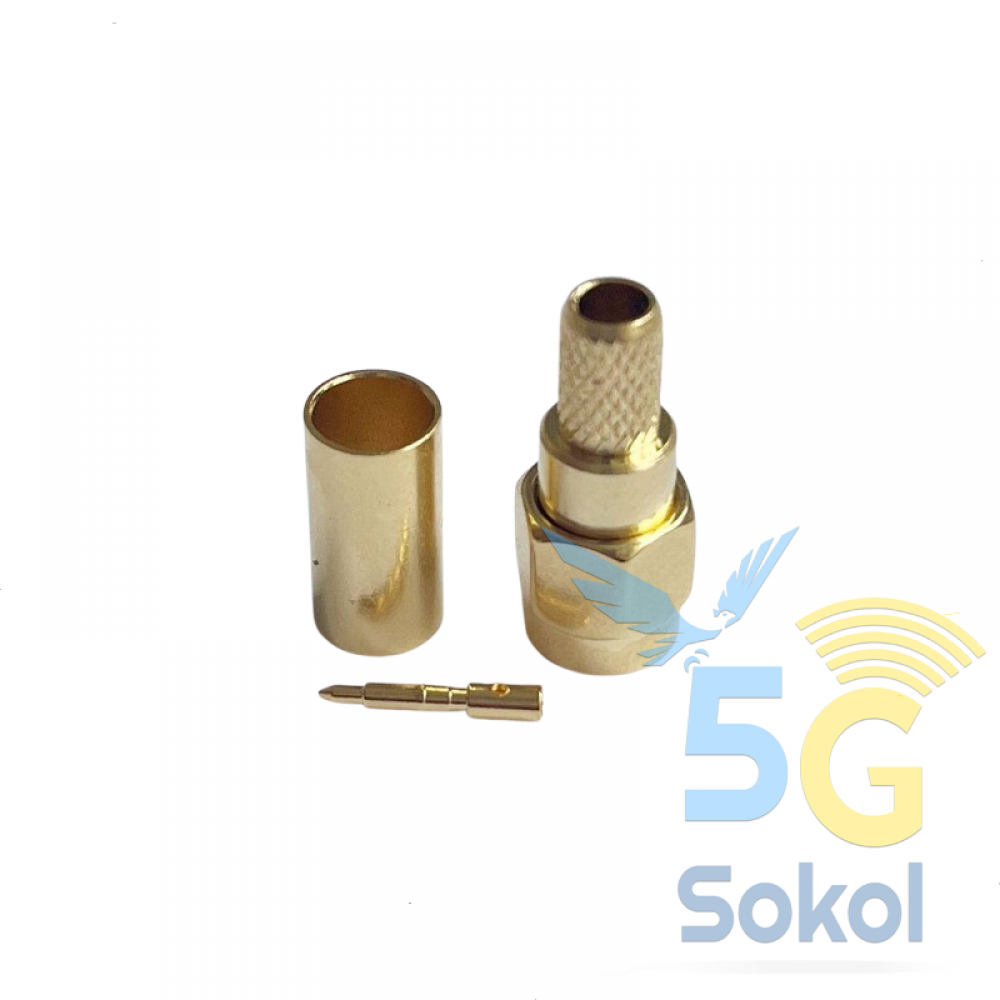

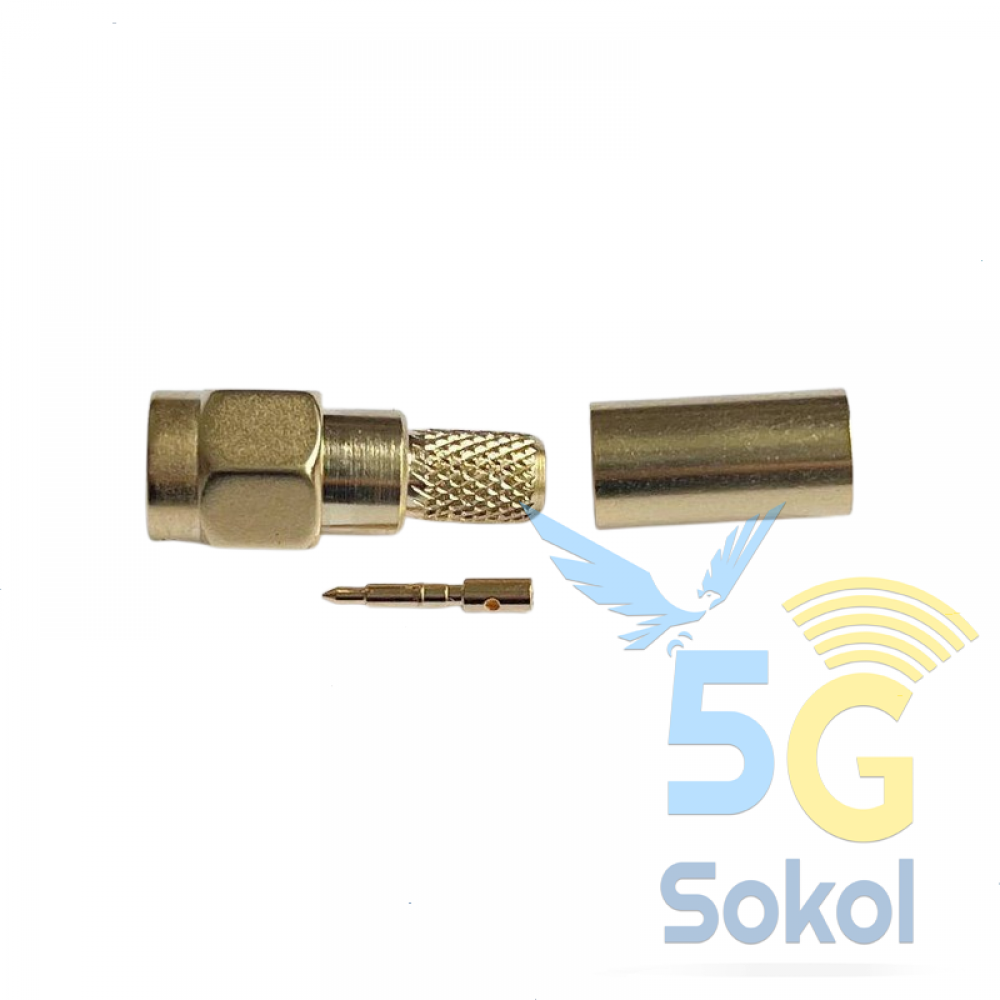

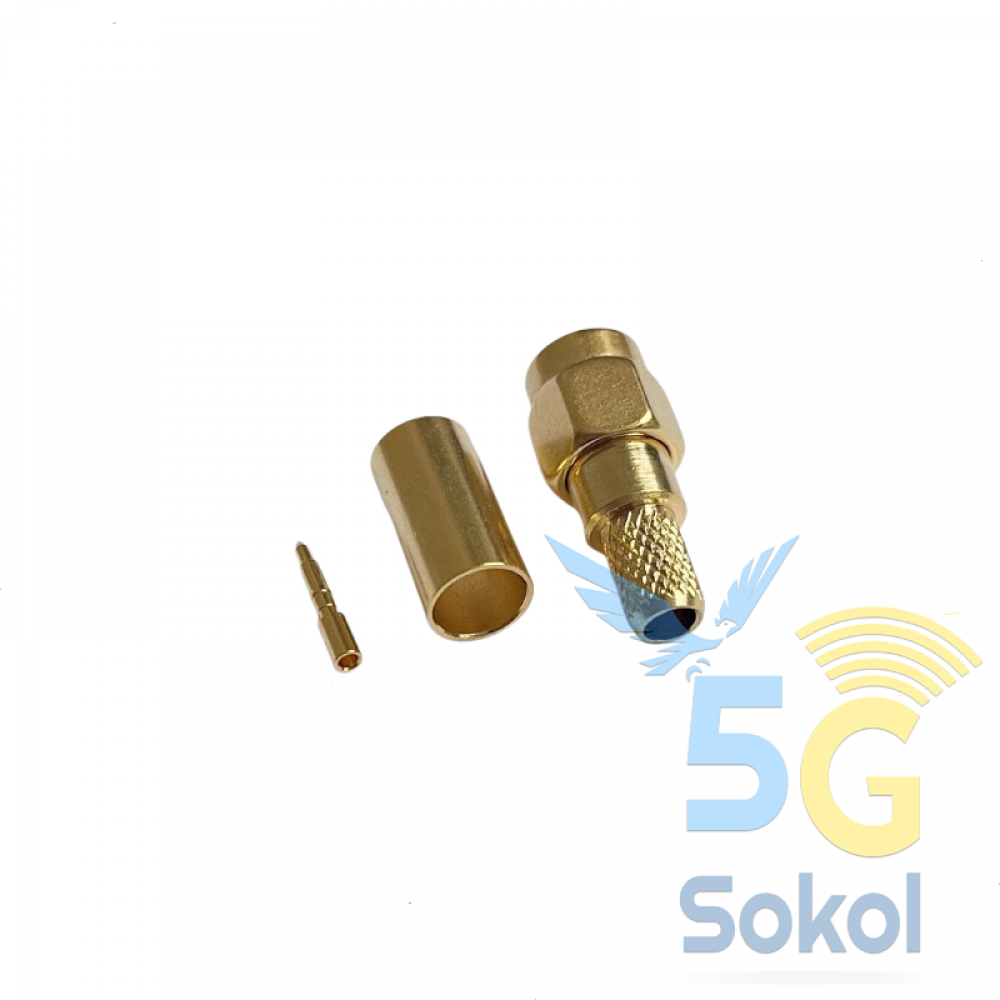

Разъем SMA male (папа) обжимной на кабель RG-58, 3D-FB, RG-223, LMR-200 необходим всегда. Он также используется при монтаже фидеров RG-142 и RG-400. Без этой небольшой детали невозможно выполнить установку. Но именно от ее качества зависит отсутствие дополнительных помех. А также низкие потери на данном этапе передачи импульсов. Коннектор состоит из трех элементов. Это центральный пин, тело разъема и опрессовочная гильза.

Составляющие детали

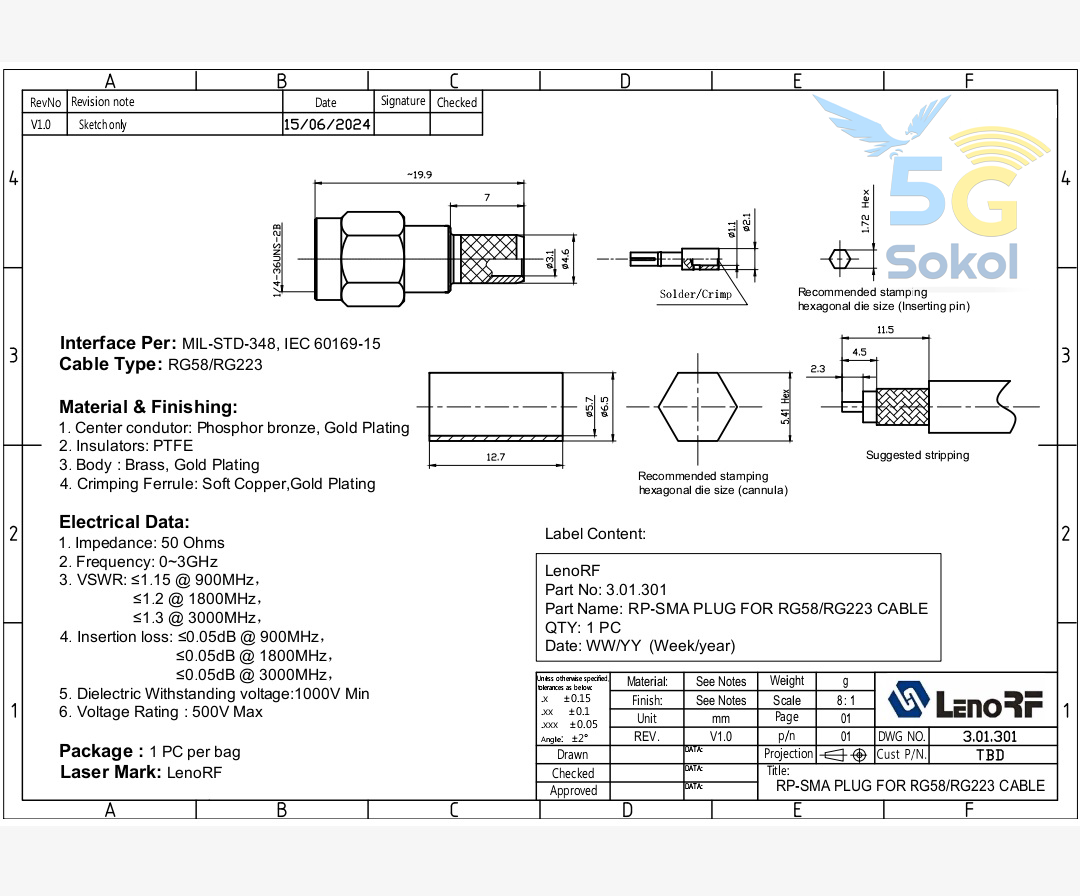

Каждая часть разъема предназначена для решения отдельных задач. Поэтому элементы отличаются и выбором материалов. SMA(штекер) male для RG223 создан из комбинированных фрагментов. К ним относится:
1.    Фосфорная бронза с золотым напылением для проводящей основы.
2.    Фторопласт. Он выполняет функции диэлектрика.
3.    Латунь с золотым напылением составляет тело коннектора.
4.    Покрытая золотом медь. Это достаточно пластичный материал опрессовочной гильзы.
Металлы и фторопласт не подвержены коррозии. Они химически нейтральны. Поэтому разъем ВЧ SMA-male (RG-58, RG223, RG400, LL-195) создан для длительной эксплуатации соединения.

Улучшенные характеристики

Модель соответствует стандартному волновому сопротивлению. Оно равно 50 Ом. Это международная норма. Поэтому разъем подойдет к фидерам и устройствам от разных производителей.
Разъем SMA-Male на кабель RG223 под обжим имеет до мелочей продуманную конструкцию. Она обеспечивает отличное качество работы. Стоит отметить:
•    Большой частотный диапазон. Он достигает 3 ГГц. Возможно использование и на более высоких частотах. Но показатели работы немного изменятся.
•    Низкий КСВ. В импульсном потоке не формируются сильные обратные волны. Коэффициент намного меньше допустимой нормы. Самый низкий показатель составляет 1,15. На частоте 3000 МГц он достигнет 1,3. А стандарт допускает возможность коэффициента возрасти до 1,5.
•    Способность выдерживать напряжение до 1 кВ. Это залог бесперебойной работы системы при высоких нагрузках.
•    Небольшое затухание. Все высокочастотные приборы характеризуют потери сигнала. В данном случае они очень низкие. Независимо от рабочей частоты затухание не превысит 0,05 дБ.
Поэтому разъем SMA(штекер) male для RG223 станет универсальным дополнением любой ВЧ-конструкции. Производителям удалось создать оптимальные характеристики небольшой детали. Но такая эффективность работы возможна лишь при качественной установке.

Правильный монтаж

Для установки коннектора нужно опрессовать центральный и внешний проводник. Альтернативой может быть пайка основной жилы. Разъем SMA Male (папа, вилка) на кабель RG58 RG142 потребует для опрессовки два шестигранника. Одна головка должна быть на 1,4 мм. Размер второй соответствует 5,41 мм. Но производитель рекомендует выбрать метод пайки для центрального проводника. Такие соединение снизит показатель КСВ. Кабель нужно аккуратно зачистить.
Разъем SMA-Male на кабель RG223 под обжим нужно тщательно крепить. Гайку затягивают рожковым ключом «восьмеркой». И затянуть соединение слишком сильно так же неправильно, как и ослабить его. В этом случае увеличится КСВ. В детали могут формироваться стоячие волны. Это дополнительные помехи в импульсном потоке.
