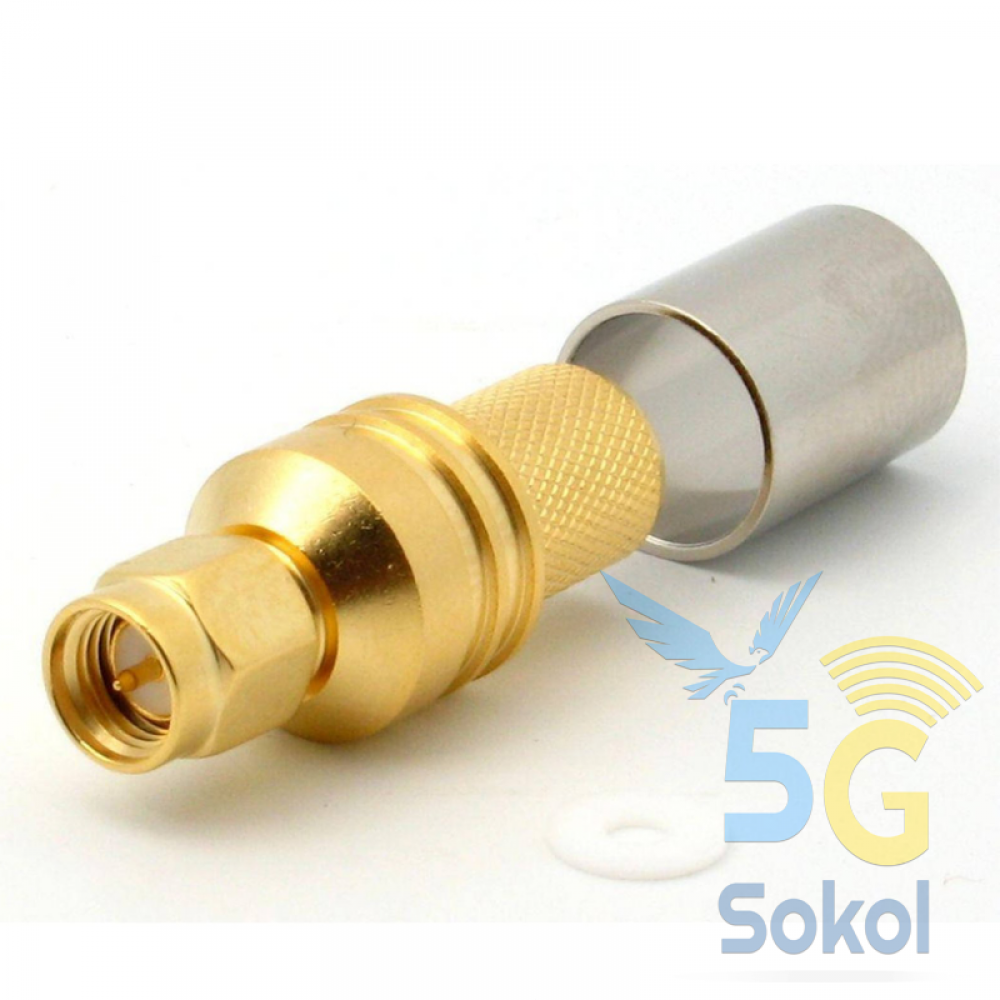

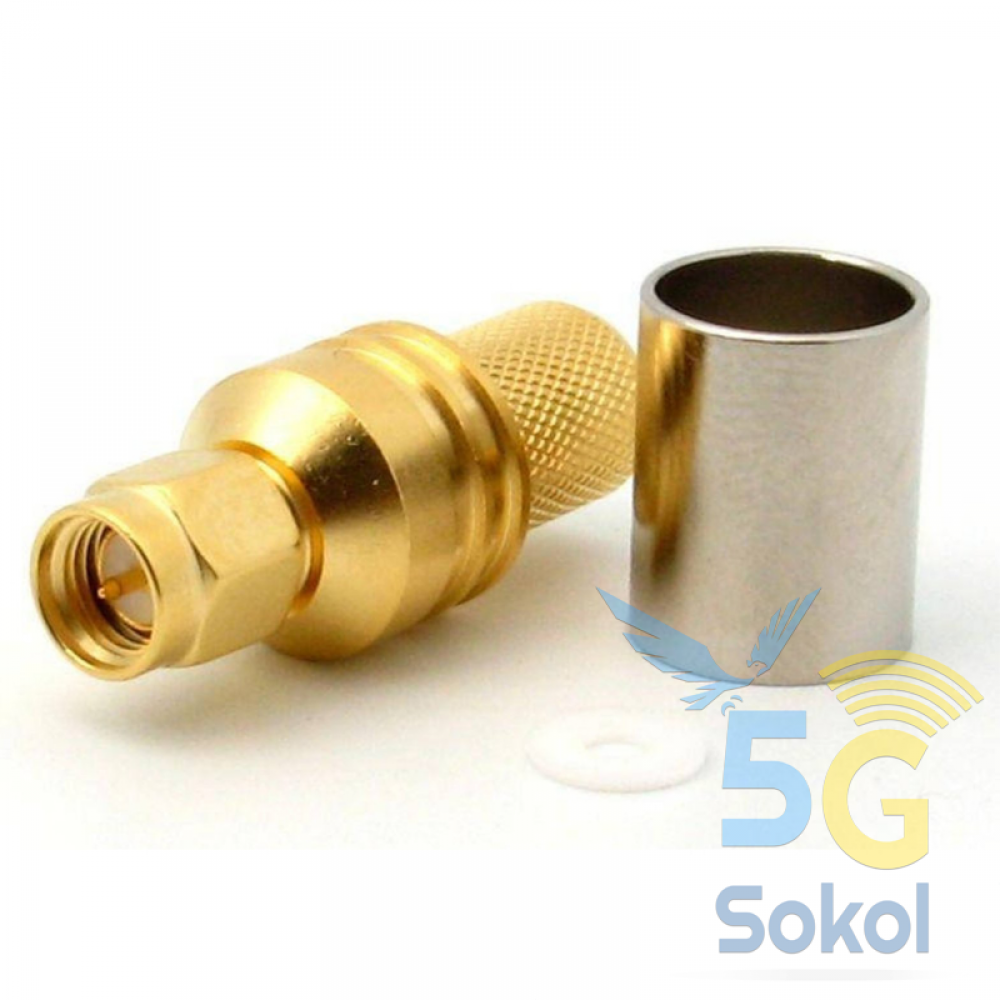

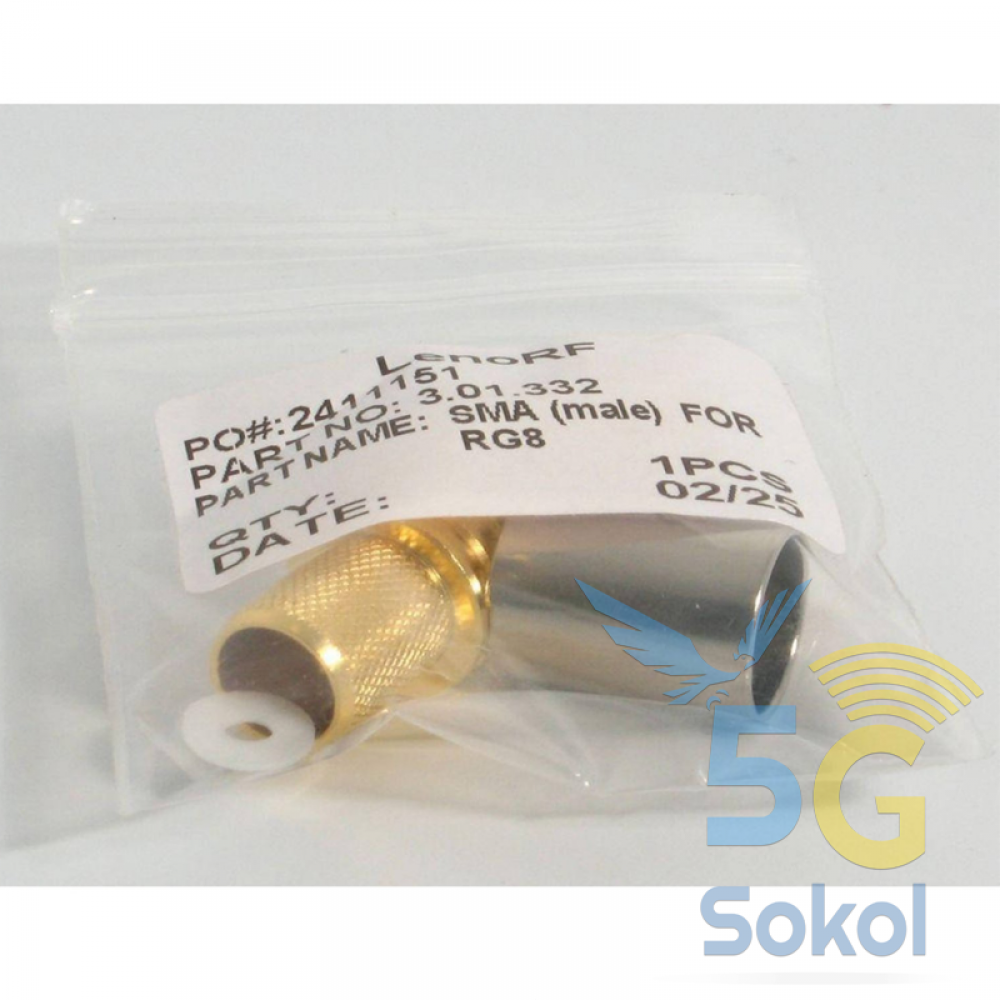

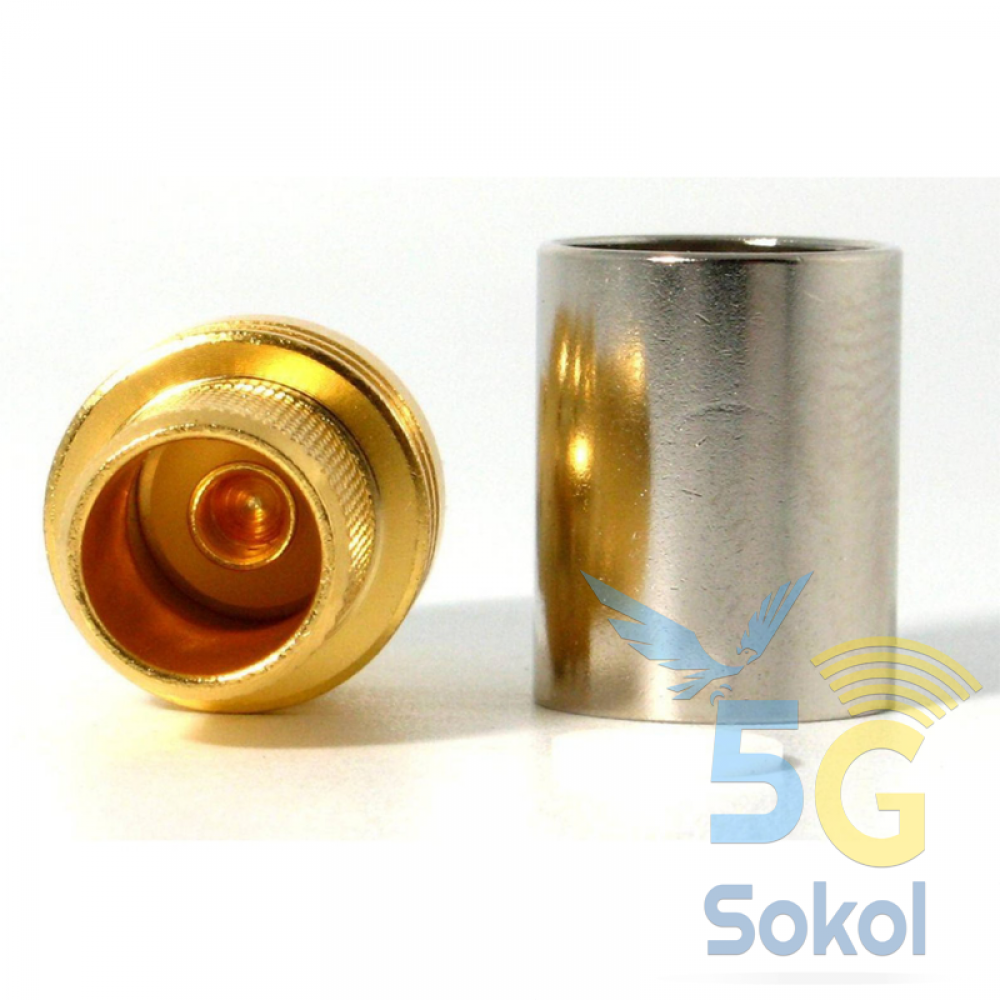

Разъем SMA male для кабеля RG8

Разъем SMA male (штекер) для кабеля RG8, KSR400, LMR400

Разъем SMA-Male на кабель RG-8/LMR400 под обжим во многом влияет на качество передачи сигнала в системе. Он необходим для подключения фидера к ВЧ-прибору или другому фрагменту кабеля. Эта модель отличается хорошей совместимостью с разными моделями коаксиального провода. Она не формирует шумы в импульсном потоке. А также предусматривает минимальные потери на разных частотах. В результате монтажа фрагмент кабеля получит новый контакт SMA male RG-8.

Что в основе коннектора?

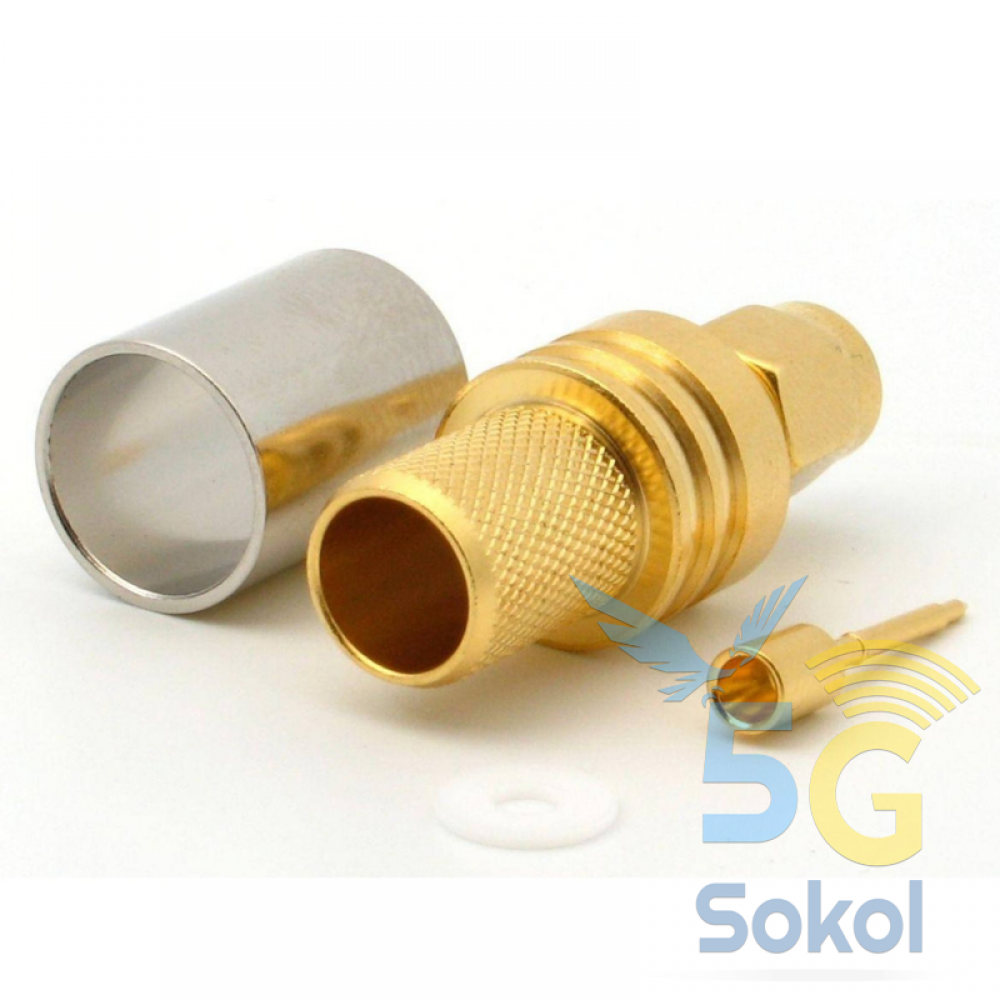

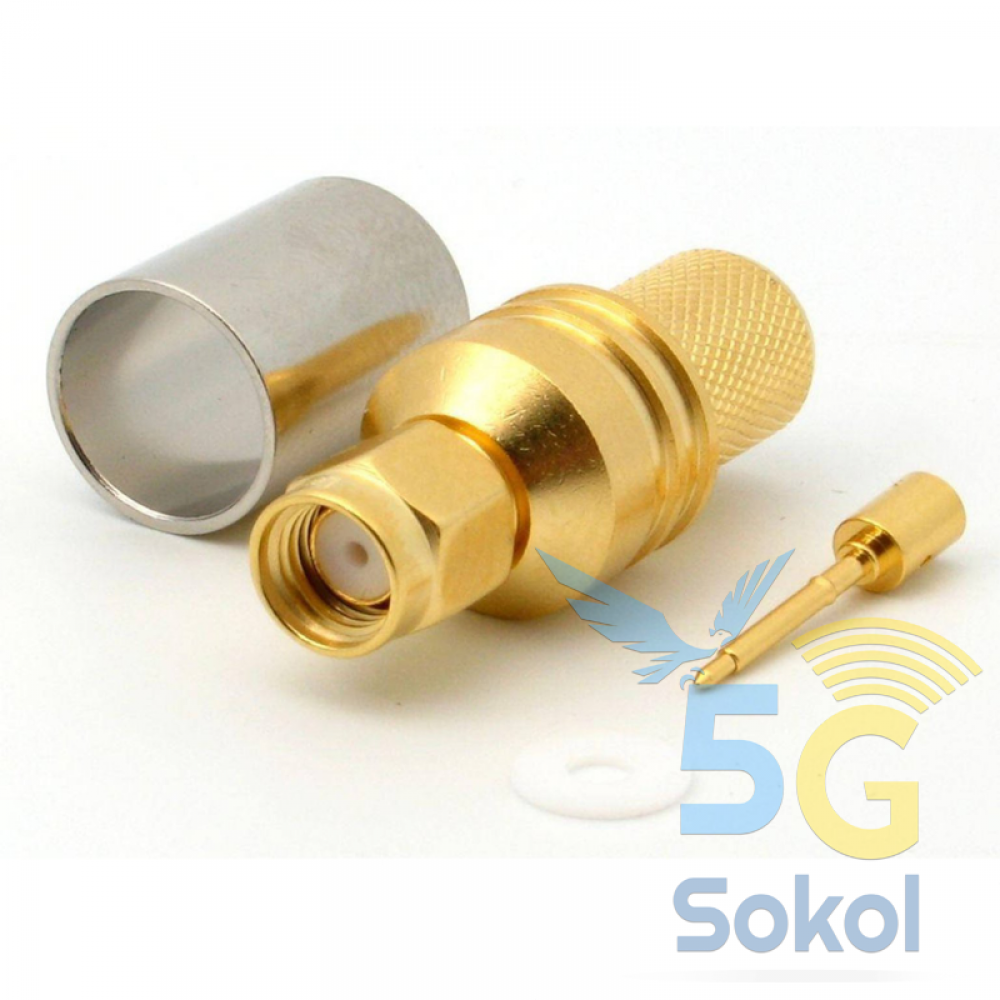

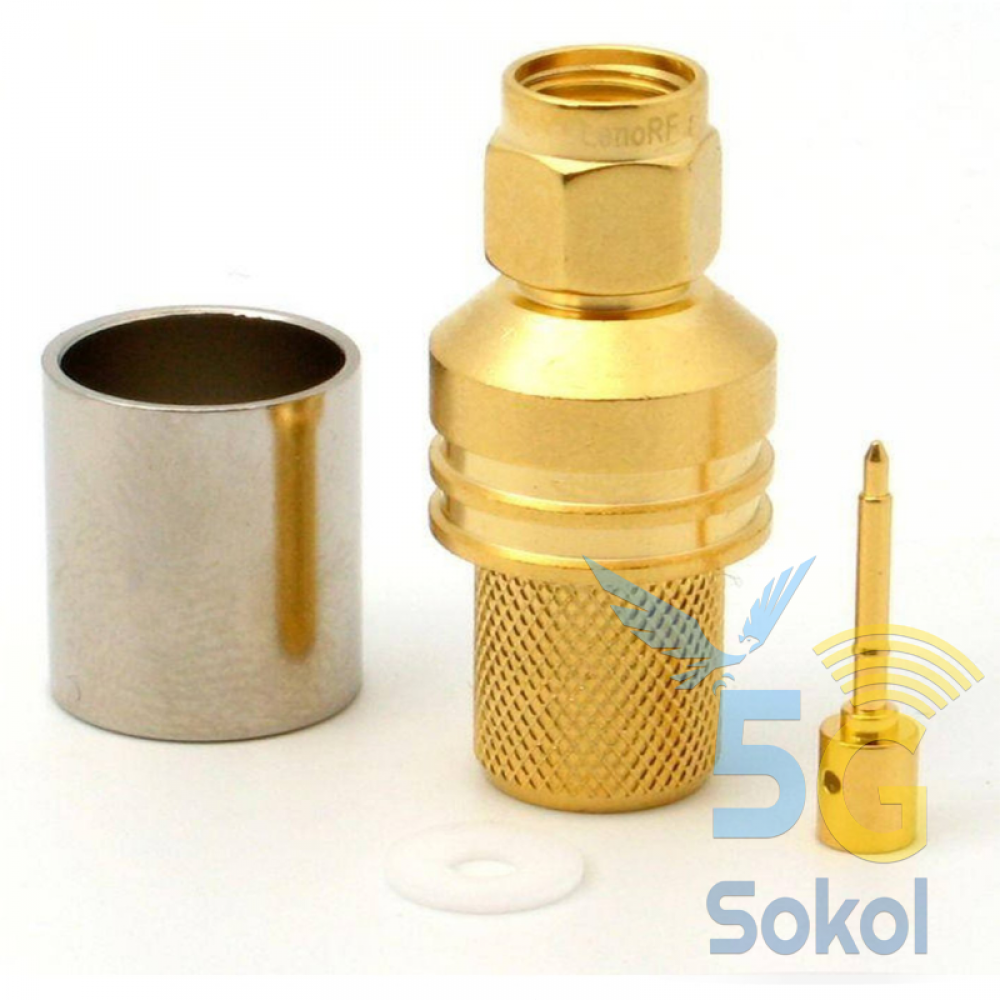

Деталь состоит из нескольких фрагментов. Каждая часть выполняет собственное предназначение во время установки и эксплуатации контакта. Производитель выбрал соответствующие материалы:
•    Фосфорная бронза для проводника. Добавление в сплав меди, олова и бронзы сделало основу более гибкой и одновременно прочной. Дополнительно центральный проводник покрыт золотым напылением для хорошей проводимости.
•    Диэлектрик из фторопласта. С ним коннектор sma male для кабеля RG-8 (LMR400, RG-213) обретает дополнительную термостойкость.
•    Латунное тело коннектора. Прочный металлический сплав не реагирует на магнитные поля. Он имеет тонкое золотосодержащее покрытие. Это предотвращает появление коррозии.
•    Медь с никелевым слоем для опрессовочной гильзы. Мягкий и пластичный материал идеально подойдет для монтажных работ.
Такая конструкция адаптирует коннектор sma male для кабеля RG-8 (LMR400, RG-213) к интенсивной эксплуатации. Деталь устойчива к активным статичным и динамическим нагрузкам. Но в дальнейшем подключении к системе не стоит допускать провисания кабеля. Это создаст дополнительную нагрузку на места креплений.

Насколько универсален разъем SMA-male RG-8?

Коннектор подойдет к разным моделям фидера. Можно использовать разъем ВЧ SMA-male для кабеля RG8, LMR 400, SLL. Это обусловлено конструктивными особенностями детали и физико-техническими особенностями. Изделие имеет:
•    Диапазон частот с охватом до 6 ГГц.
•    Стойкость к напряжению до 1 кВ.
•    Стандарт волнового сопротивления 50 Ом.
•    Минимальные потери в коннекторе 0.05 дБ при стандартной работе.
Все это позволяет адаптировать разъем коннектор SMA male папа зажимной к разным системам и похожим моделям фидера. Такие электротехнические характеристики гарантируют длительный срок службы.

Нюансы монтажа

Высококачественный разъем под обжим на кабель RG-8 требует аккуратной установки. Ее выполняют пошагово:
1.    Зачищают основу кабеля. Для этого пользуются стандартной схемой.
2.    Выполняют пайку или опрессовку центрального проводника. Во втором случае понадобится шестигранник на 3,25 мм.
3.    Опрессовывают внешний проводник. Для этого также понадобится шестигранник. Но его диаметр уже будет 10,9 мм.
От аккуратной установки зависит надежность крепления. Монтаж влияет и на отсутствие дополнительных помех. Не стоит слишком сильно перетягивать гайку или ослаблять соединение. В этом случае высокочастотный разъём SMA male на кабель RG8 может иметь увеличенный КСВ. Обратные импульсы будут снижать качество передаваемого сигнала.
