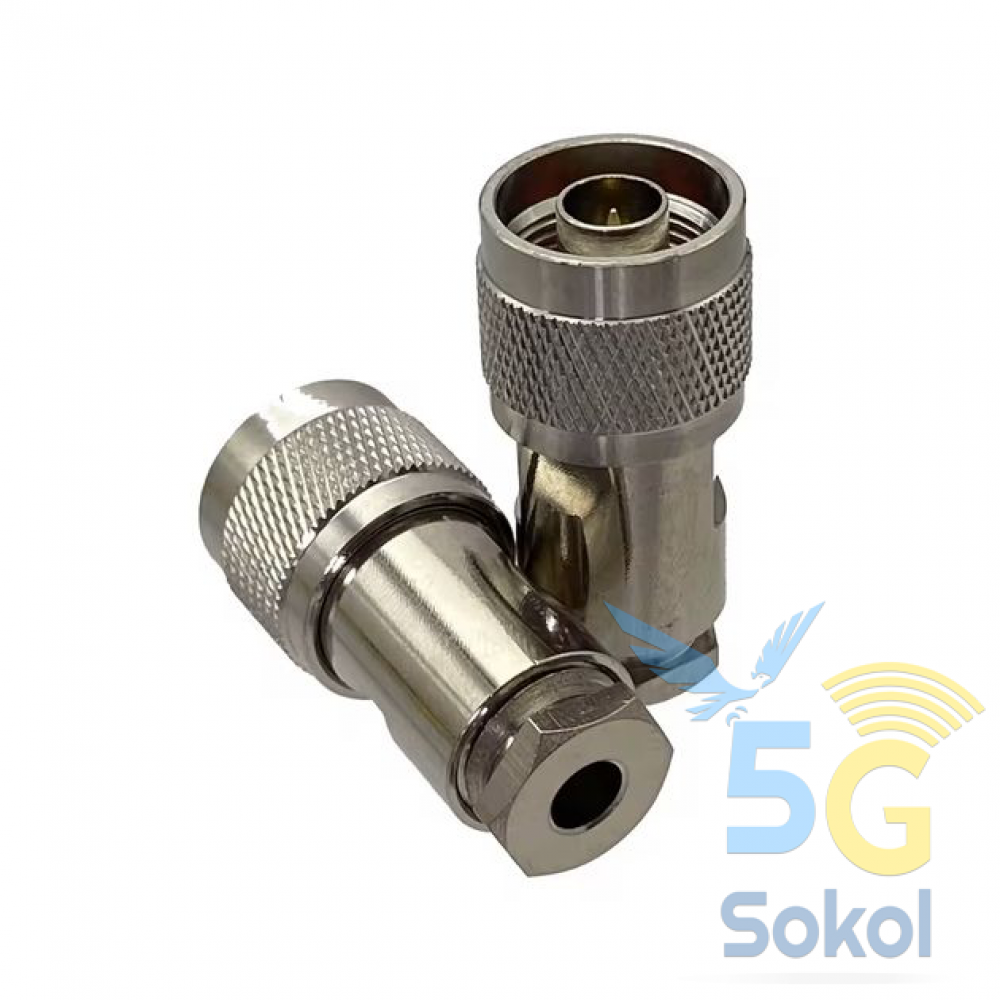

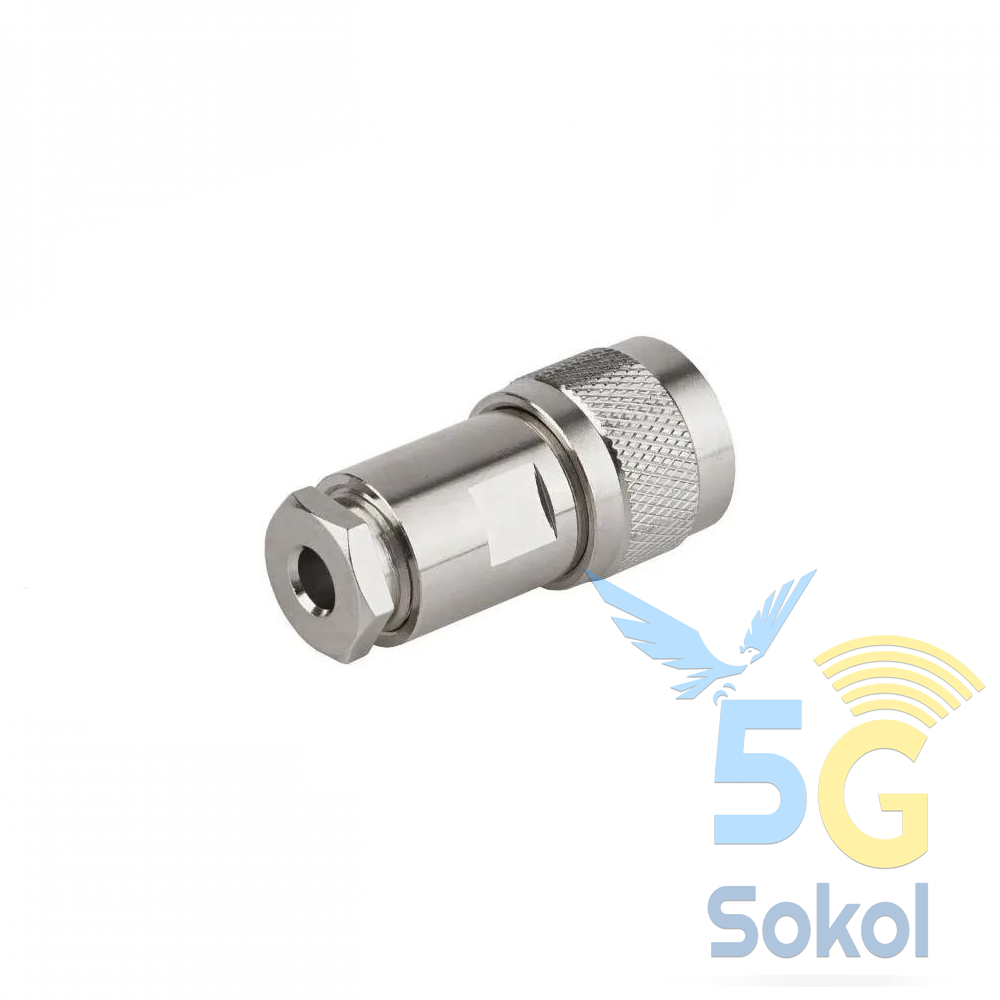

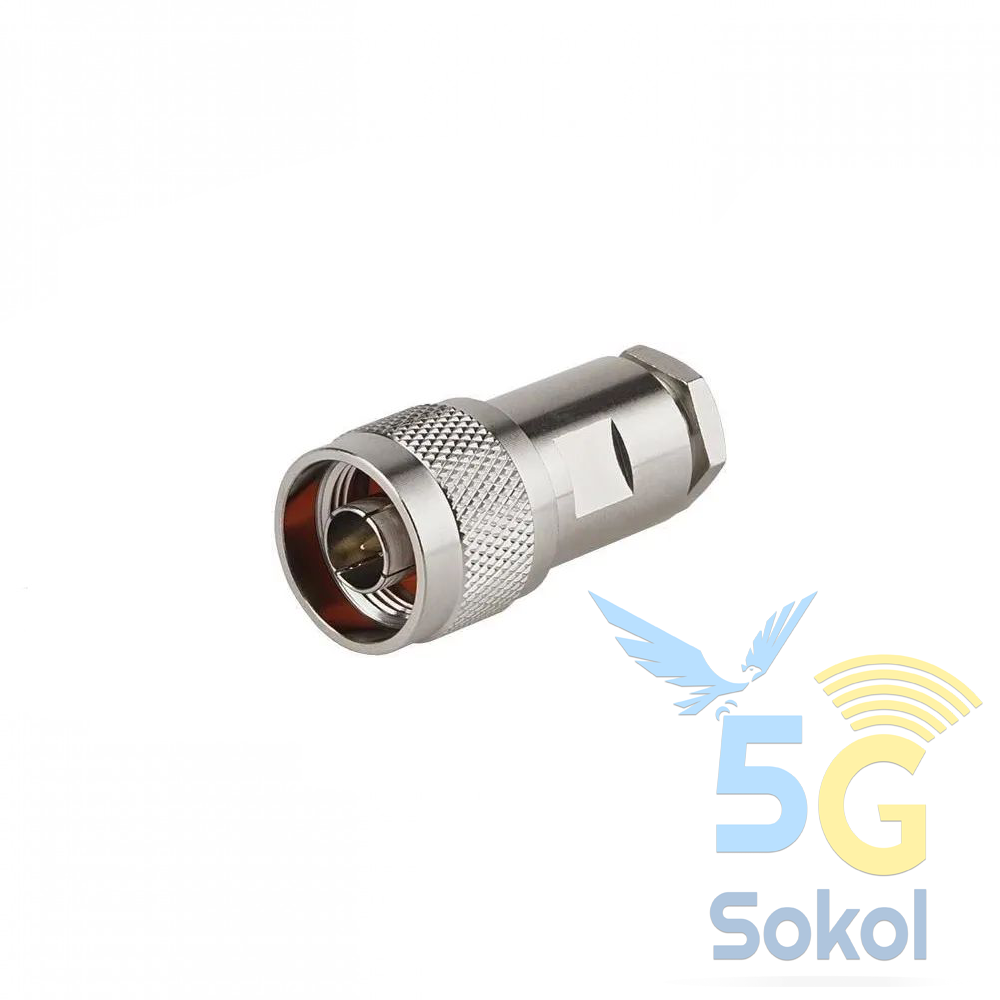

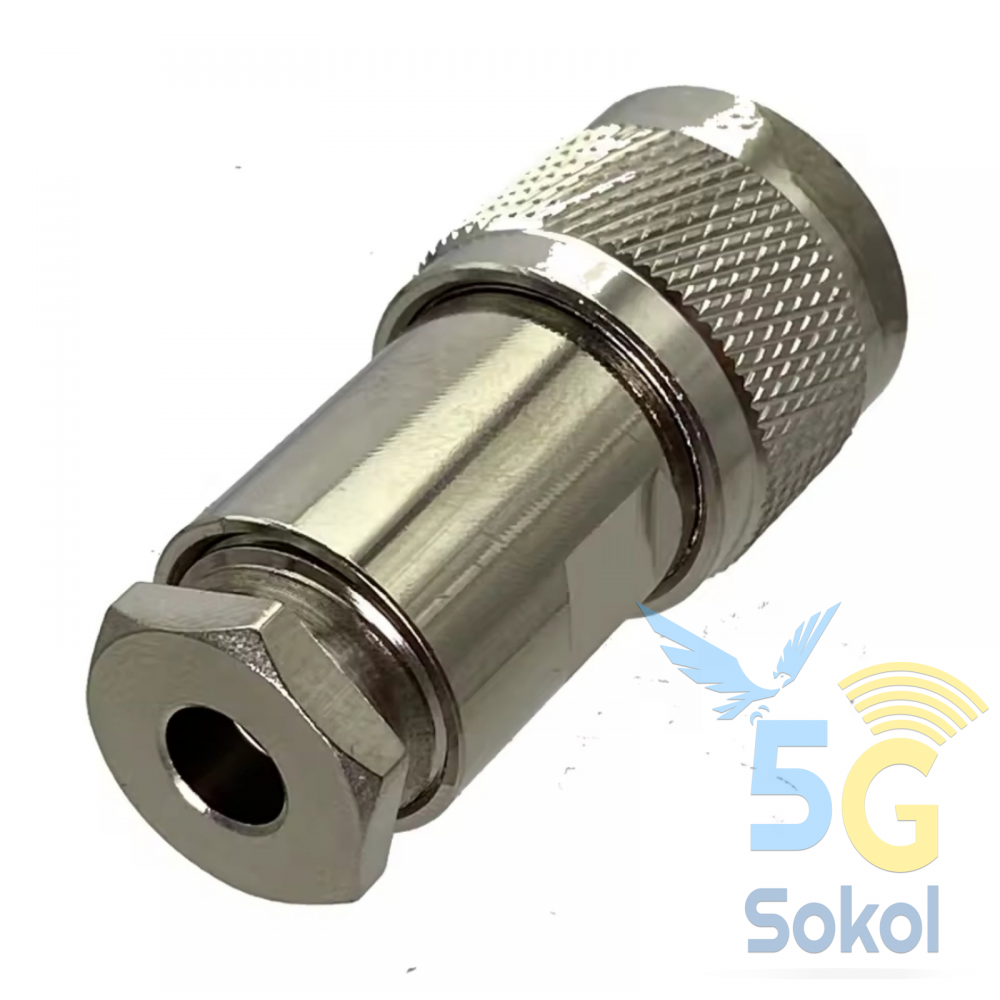

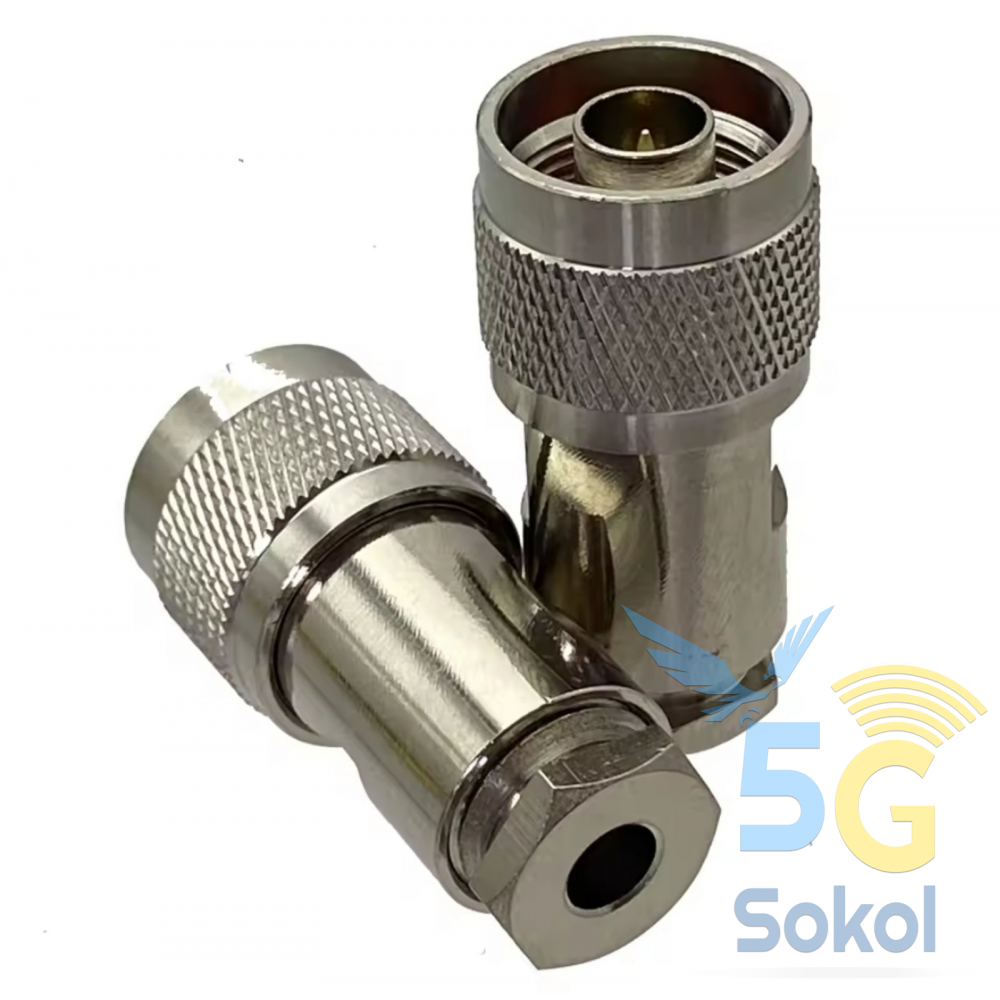

Разъем N-male для кабеля RG-58

Разъем N-Type male на кабель RG-58 под пайку: особенности детали

Разъем ВЧ N-type Male (N-папа) для кабеля RG58 нужен для создания качественного соединения при монтаже высокочастотной системы. Деталь позволяет подключить отрезок кабеля к оборудованию, обеспечив качественный герметичный контакт. Это актуально для систем профессиональной радиосвязи, монтажа внешних усилительных антенн интернет-покрытия и систем видеонаблюдения.

Совместимость модели

Коннектор подойдет для кабеля с толщиной центральной жилы до 1,3 мм. Внешний диаметр изоляции такого провода не должен превышать 5,9 мм. Данным характеристикам соответствует несколько вариантов кабеля, к которым можно монтировать разъем:
  RG58. Это одна из самых распространенных моделей, что очень популярна для систем с невысокой мощностью. Фидер поддерживает диапазон от 3 до 6 ГГц.
  RG142. Отличается повышенной плотностью и стойкостью к высоким температурам.
  RG223. Кабель с двойным экраном гарантирует отличную изоляцию от внешних электромагнитных волн.
  LMR195. Спецификой данного фидера являются низкие потери на дистанции.
  SYV50-3. Он очень похож на модель RG58, но создан по китайскому стандарту качества. Это тонкие кабеля с хорошей гибкостью, легко взаимозаменяемые.
Разъем N-type Male (папа) штекер резьбовой на кабель RG-58 подойдет к каждому из них. Но важно обращать внимание на толщину слоев, чтобы качественно выполнить монтаж.

Преимущества разъема

Основными причинами выбрать данный разъем ВЧ N-type Male являются:
1. Стандартное волновое сопротивление. Показатель 50 Ом является общим для всех элементов ВЧ-конструкций.
2. Стойкость к влиянию внешней среды. Штекер N male под кабель RG58 герметичный, что позволяет использовать его в условиях высокой влажности и большого количества пыли в воздухе.
3. Качественное резьбовое соединение. Оно является залогом стойкости к вибрациям. Поэтому при качественном креплении можно не беспокоиться, что между элементами появятся зазоры.
4. Долговечность. Латунный разъем N-Male RG-58 имеет никелевое покрытие. Такой тандем обеспечивает ударопрочность и стойкость к коррозии. Изделие выдерживает мороз до -55°С и прогревание 85°С.

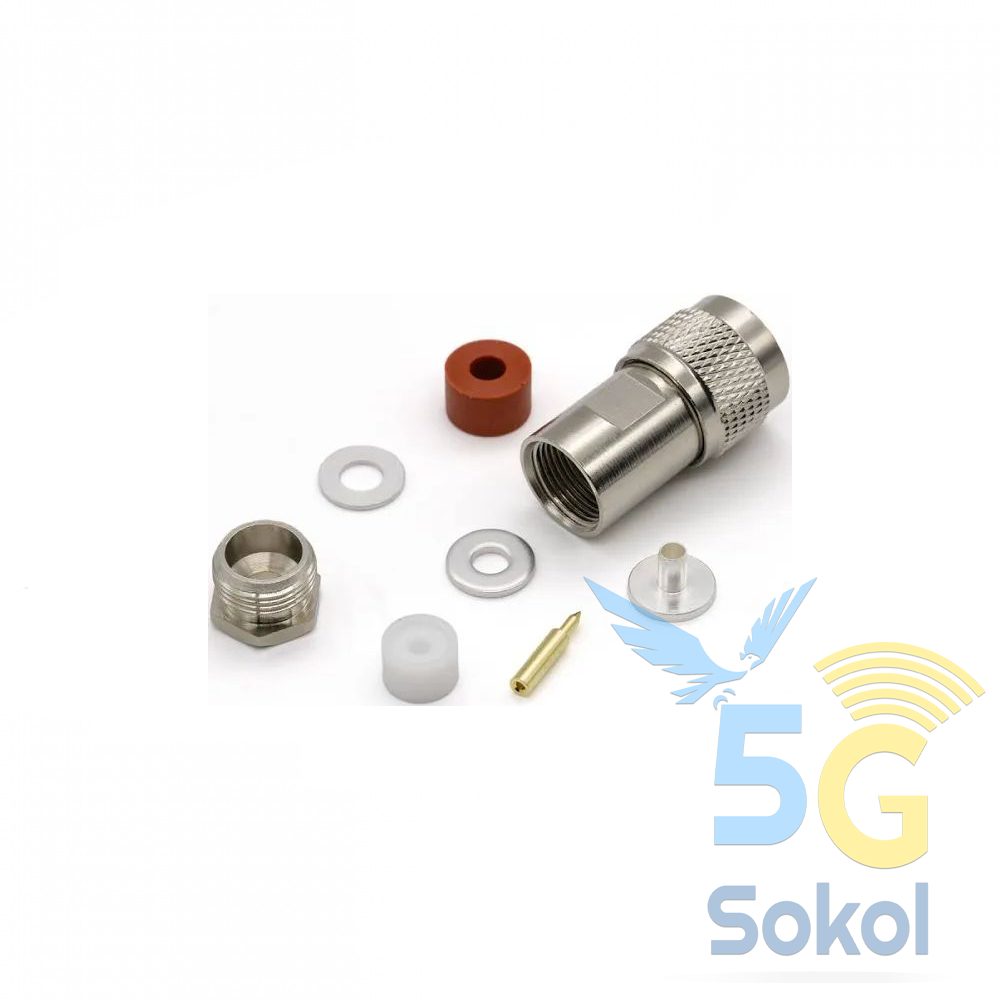

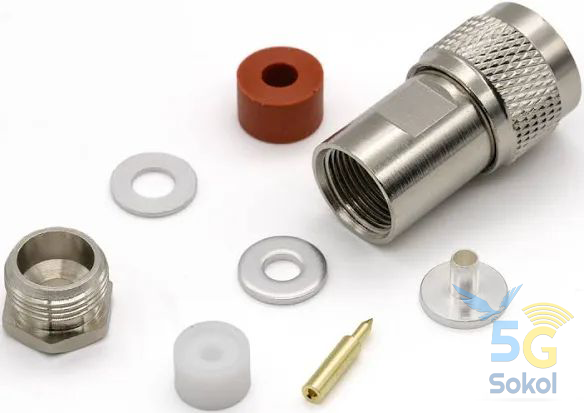

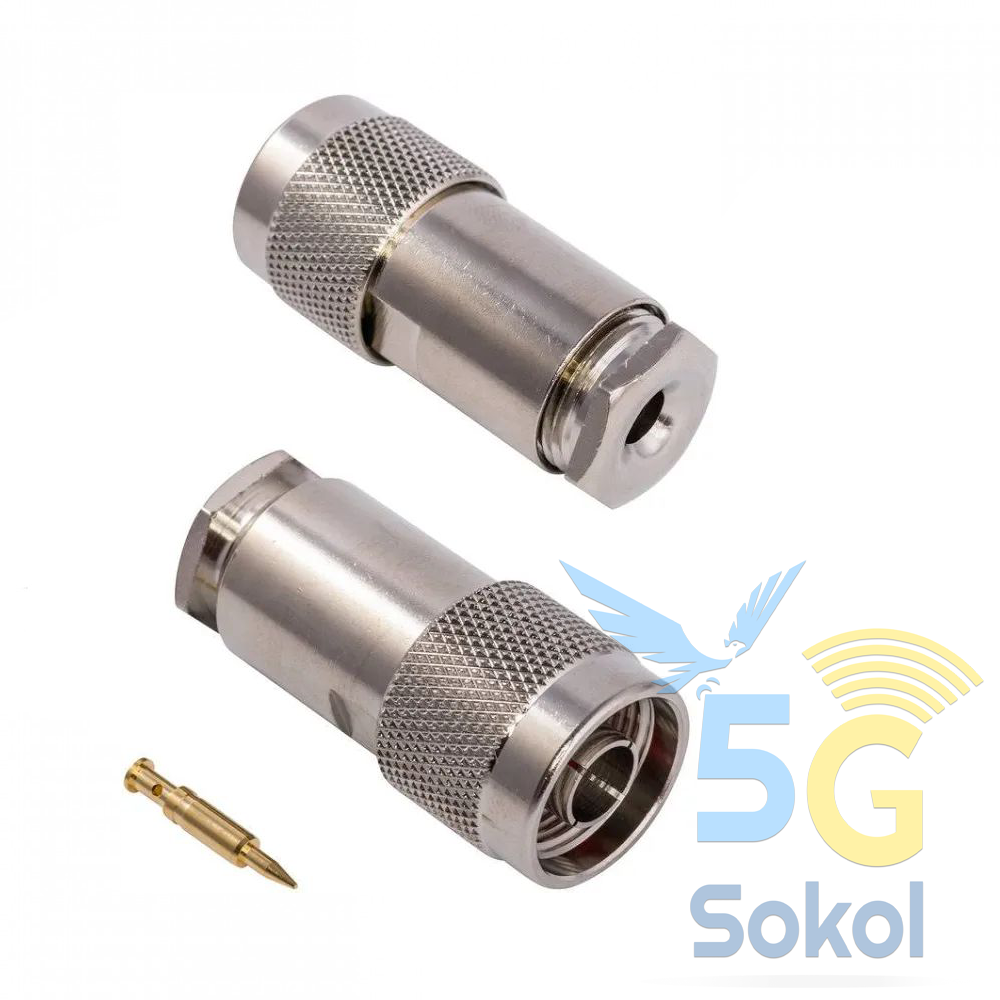

Продуманная конструкция позволяет использовать разъем ВЧ n male для кабеля rg58 в сложных эксплуатационных условиях. При этом качество передачи сигнала не ухудшится. Для хорошей проводности центральная жила покрыта золотым напылением, что обеспечивает беспроблемную работу на высоких частотах. Поэтому ВЧ разъем N-male RG-58 может работать в диапазоне до 11 ГГц.

Базовые правила монтажа

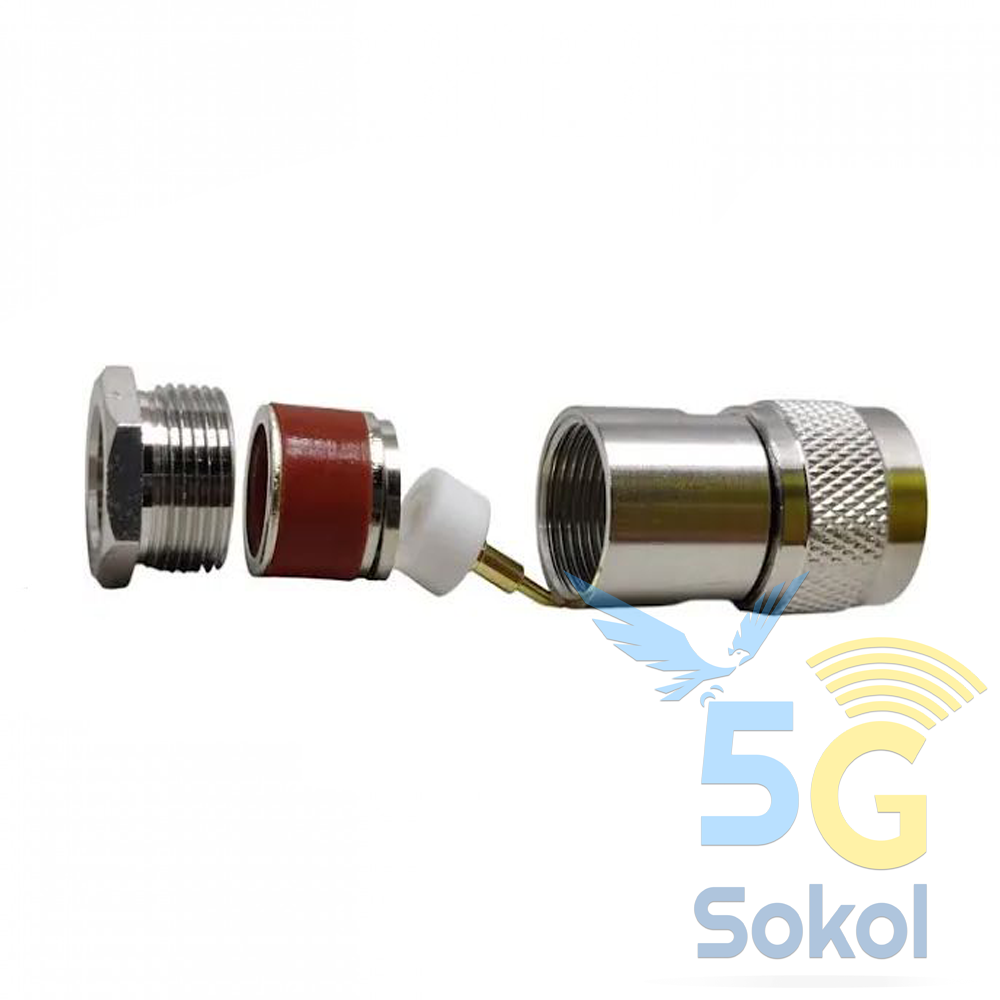

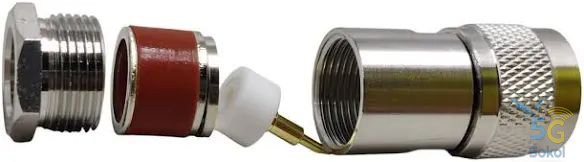

Коаксиальный разъем для установки под кабель RG58 будет качественно функционировать лишь в случае правильного подключения. Монтаж можно выполнить с помощью пайки или обжима. В любом случае, нужно зачистить центральный контакт кабеля согласно схеме установки. При обжиме можно обойтись без специального инструмента, используя резьбовую втулку. Выбор варианта монтажа должен основываться на наличии специальных навыков. Ведь важно не пережать и не слишком ослабить контакт. Когда разъем N type, штекер N-type (male), clamp, пайка на кабель RG-58 правильно установлен, это минимизирует потери при передаче сигнала.
