Пигтейл SMA-Male - U.FL-Female

Переходник SMA-Male - U.FL-Female (коннектор папа - мама)

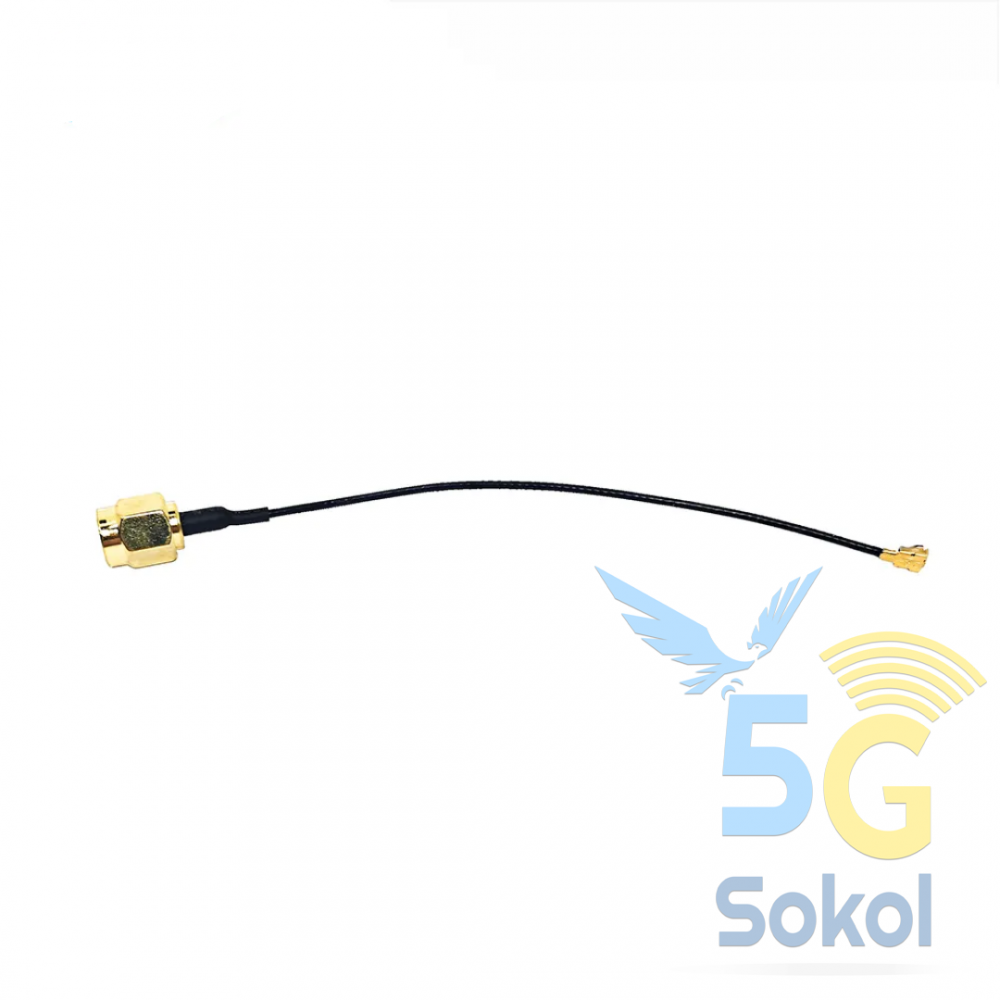

Пигтейл SMA-Male - U.FL-Female ВЧ кабель переходник 1,13 мм 20 см имеет отличные характеристики для переходника. Его конструкция способствует простой установке. А диапазон частот до 6 ГГц позволяет использовать пигтейл в разных ВЧ-системах. Важно отметить хорошее качество передачи сигнала и низкие потери.

Из чего состоит пигтейл?

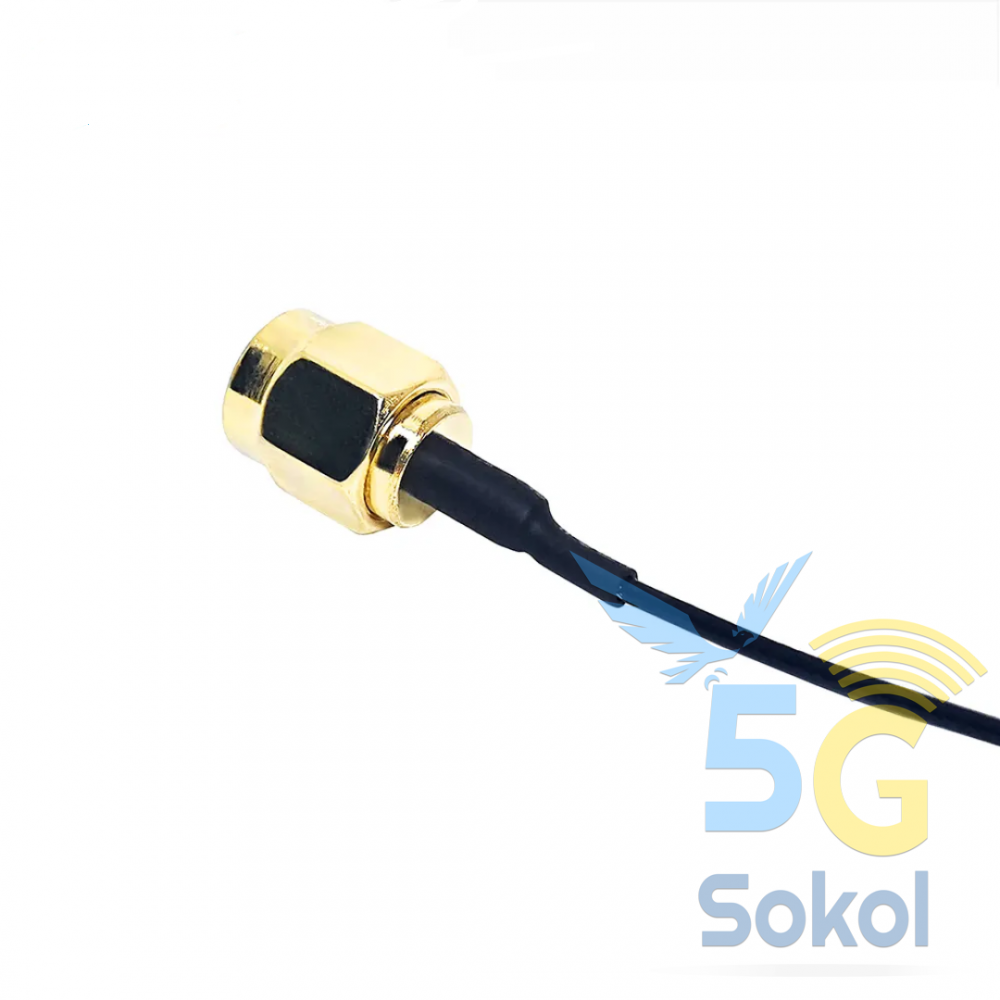

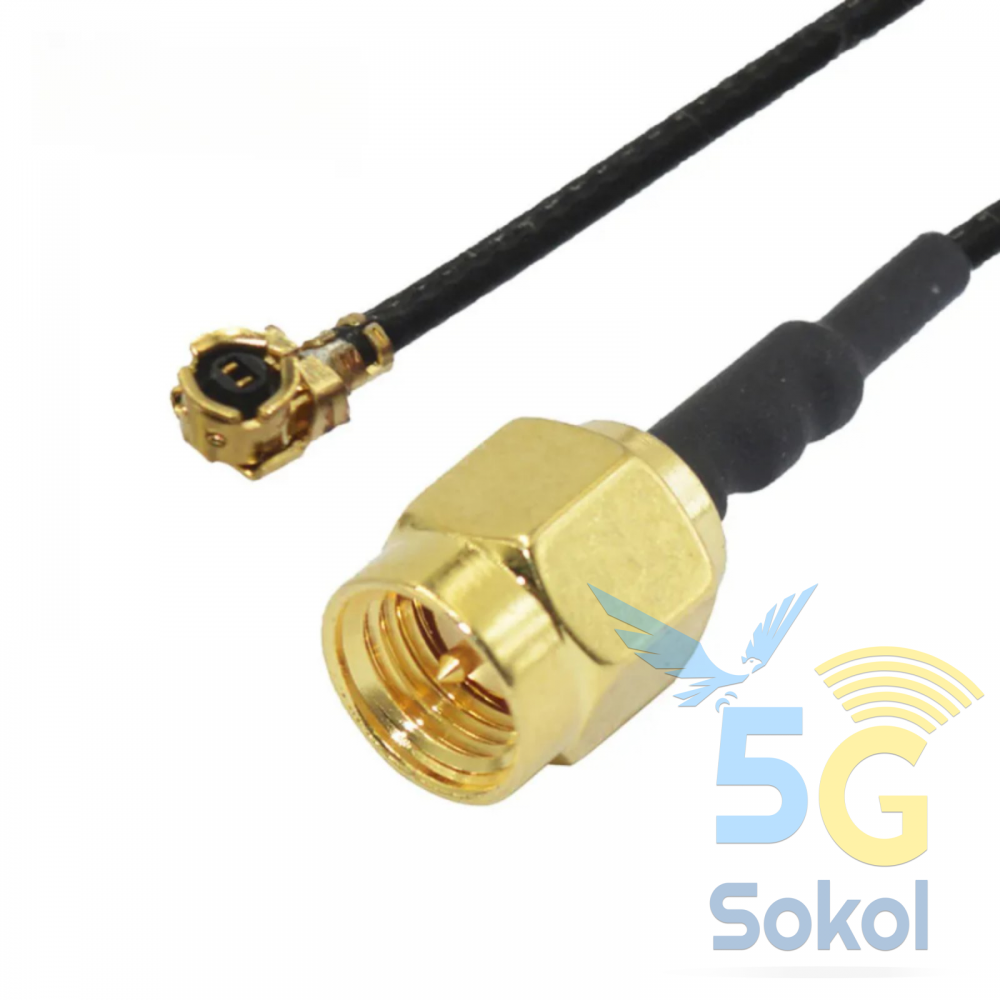

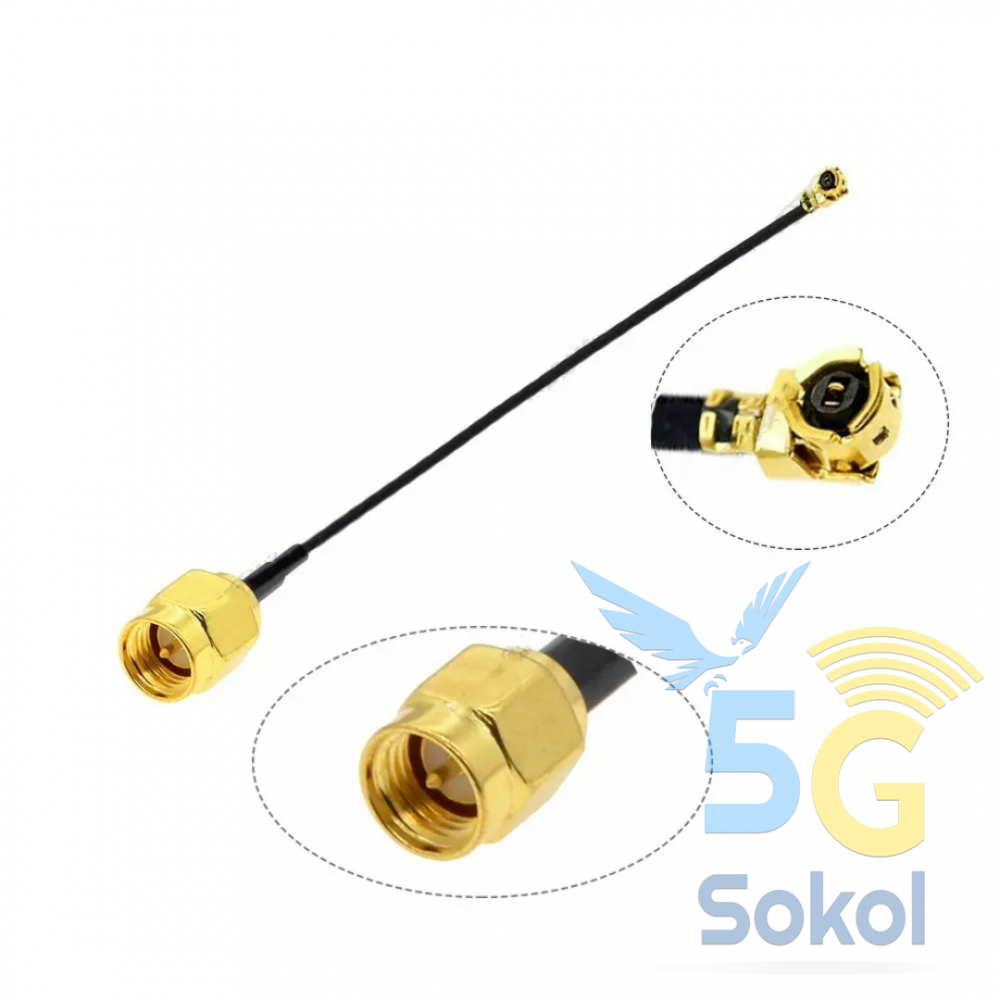

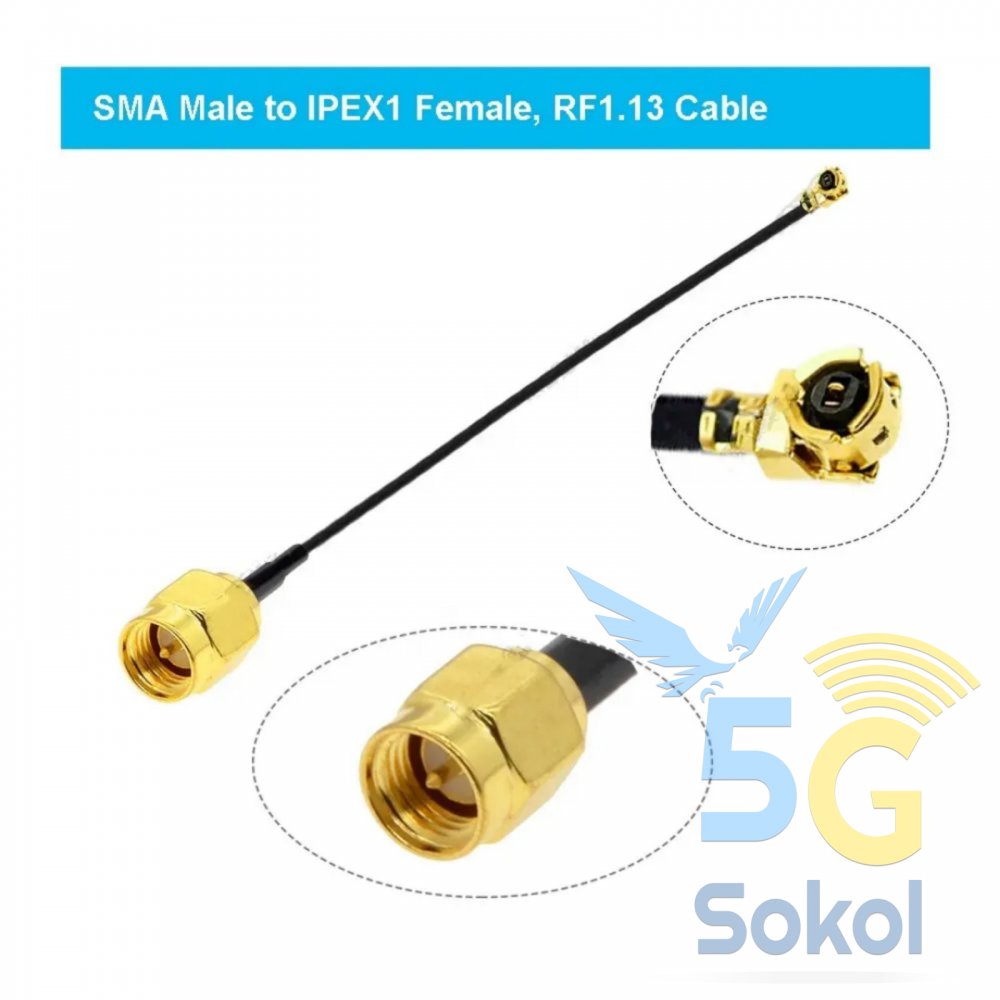

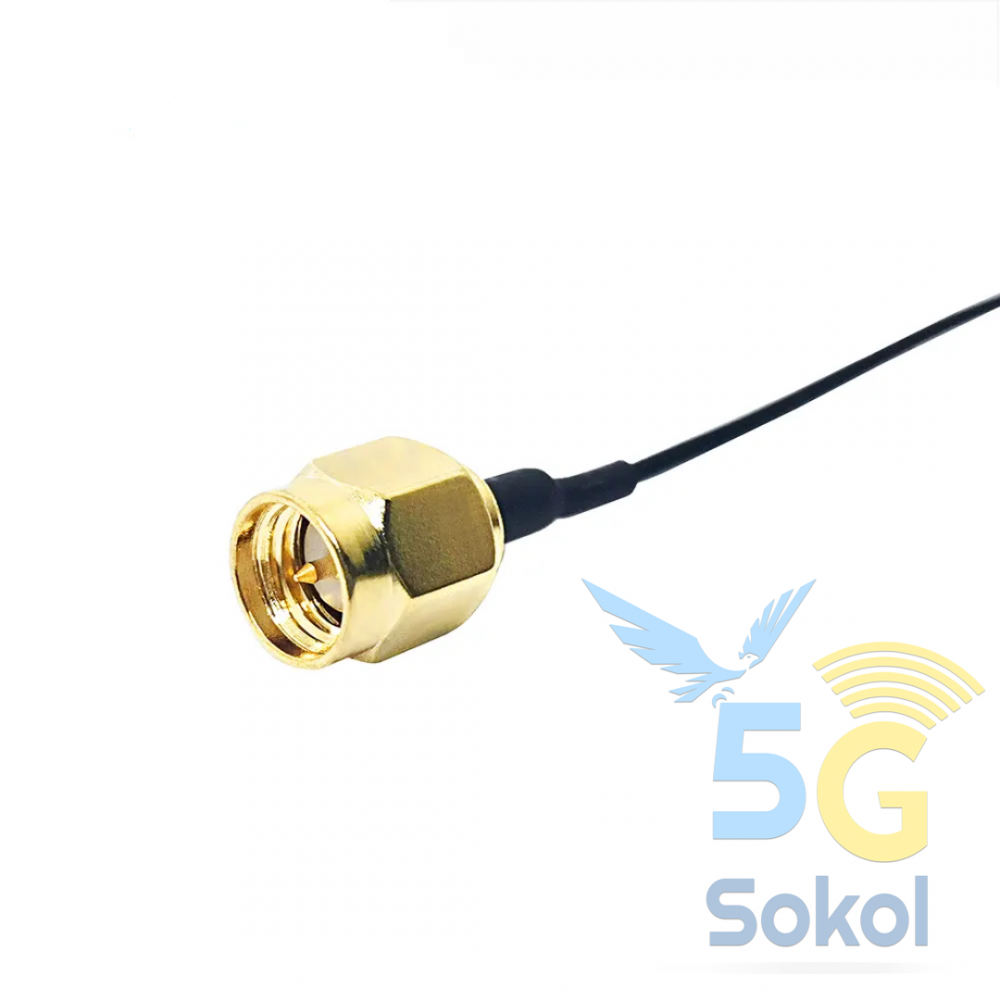

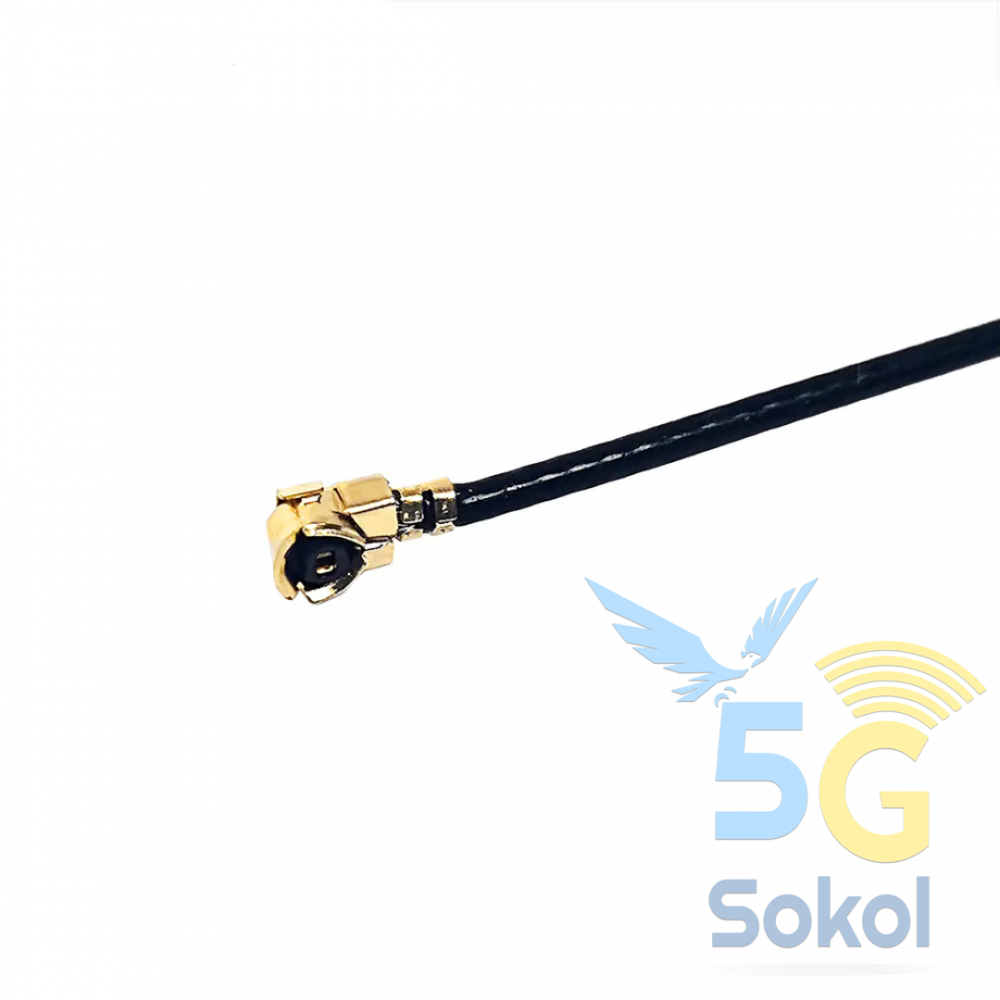

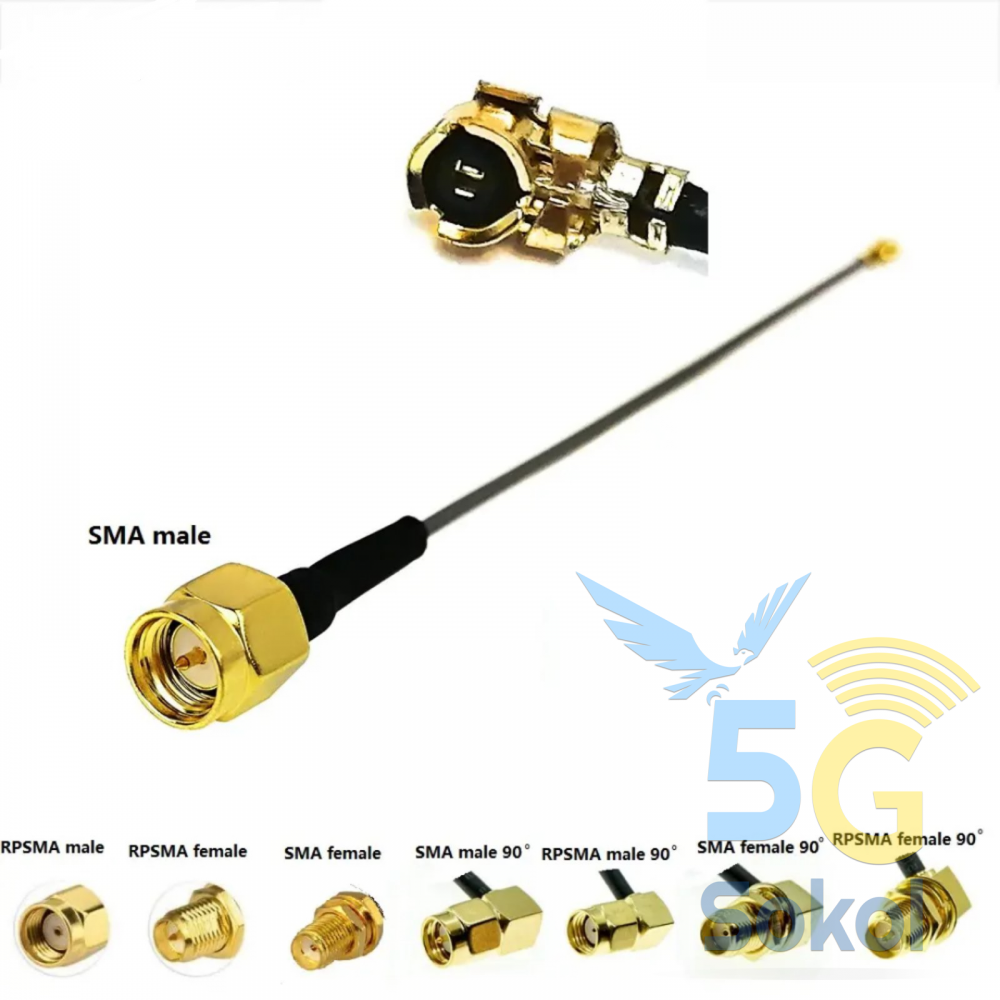

Кабель объединяет разъем 1 – SMA-Male разъем 2 – U.FL-Female. Это создает целостную конструкцию переходника. Его легко согнуть в нужном направлении. При этом учитывают минимально возможный радиус изгиба. Он не должен быть меньше 10 мм.
Длина переходника равна 20 см. И своеобразный внешний вид переходника вызвал у создателей ассоциации с хвостом поросенка. Поэтому такой адаптер часто называют пигтейлом. ВЧ кабель переходник RG178 имеет многожильный проводник с хорошей изоляцией. Поэтому в пигтейле не появляются сторонние шумы. Он защищен от внешнего электромагнитного излучения.

Особенности изделия

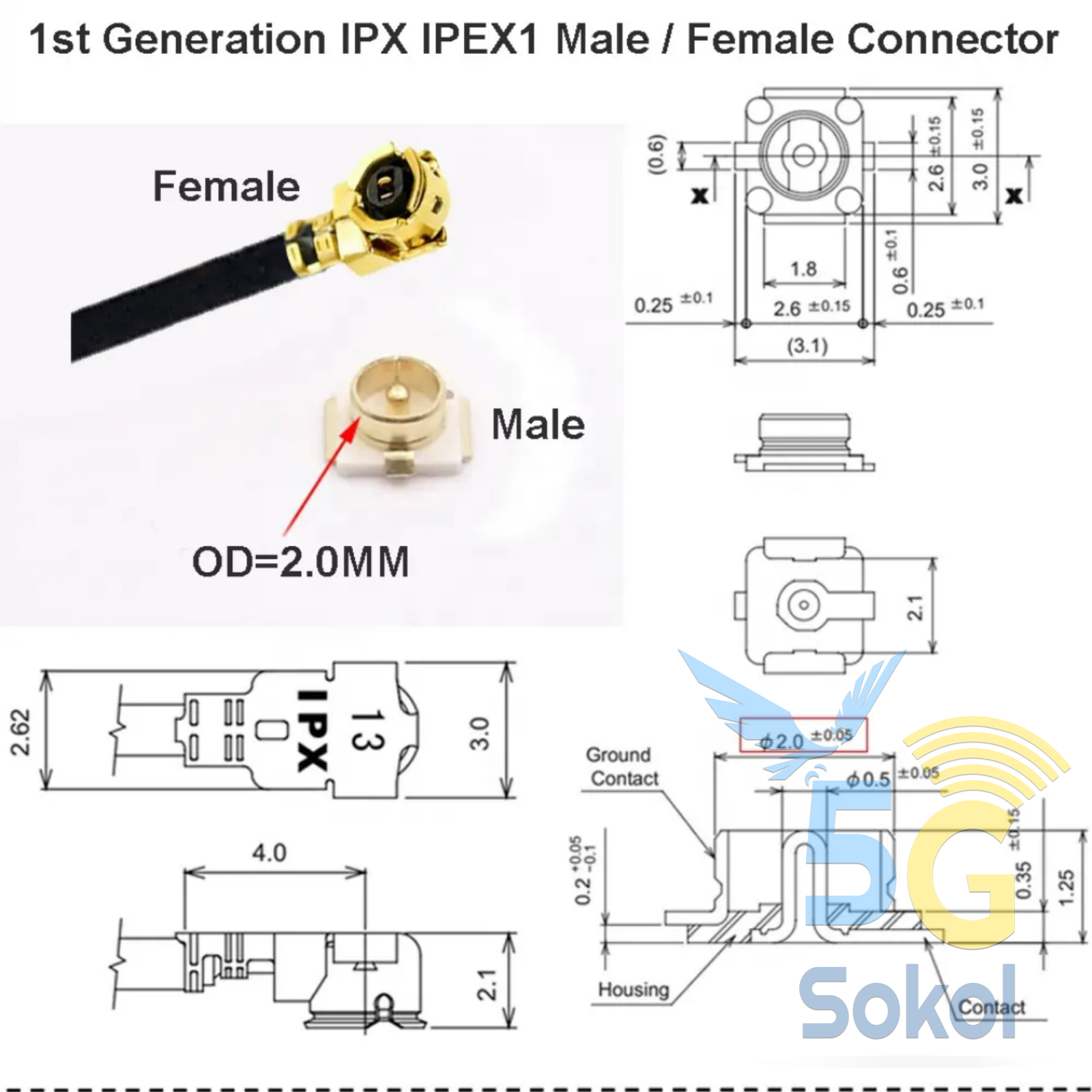

Антенный адаптер U.FL легко сочетается с разными видами ВЧ-систем. Можно выделить несколько его основных характеристик:
•    Максимальная частота до 6 ГГц. Это позволяет не беспокоиться о диапазоне входного сигнала. Такой уровень частот полностью охватывает всех операторов сотовой связи.
•    Сила волнового сопротивления 50 Ом. Данный показатель одинаковый для всех ВЧ-конструкций. Поэтому проблем с адаптивностью не будет.
•    Низкие потери. Угасание сигнала на 1 метр составляет всего 2,3 дБ.

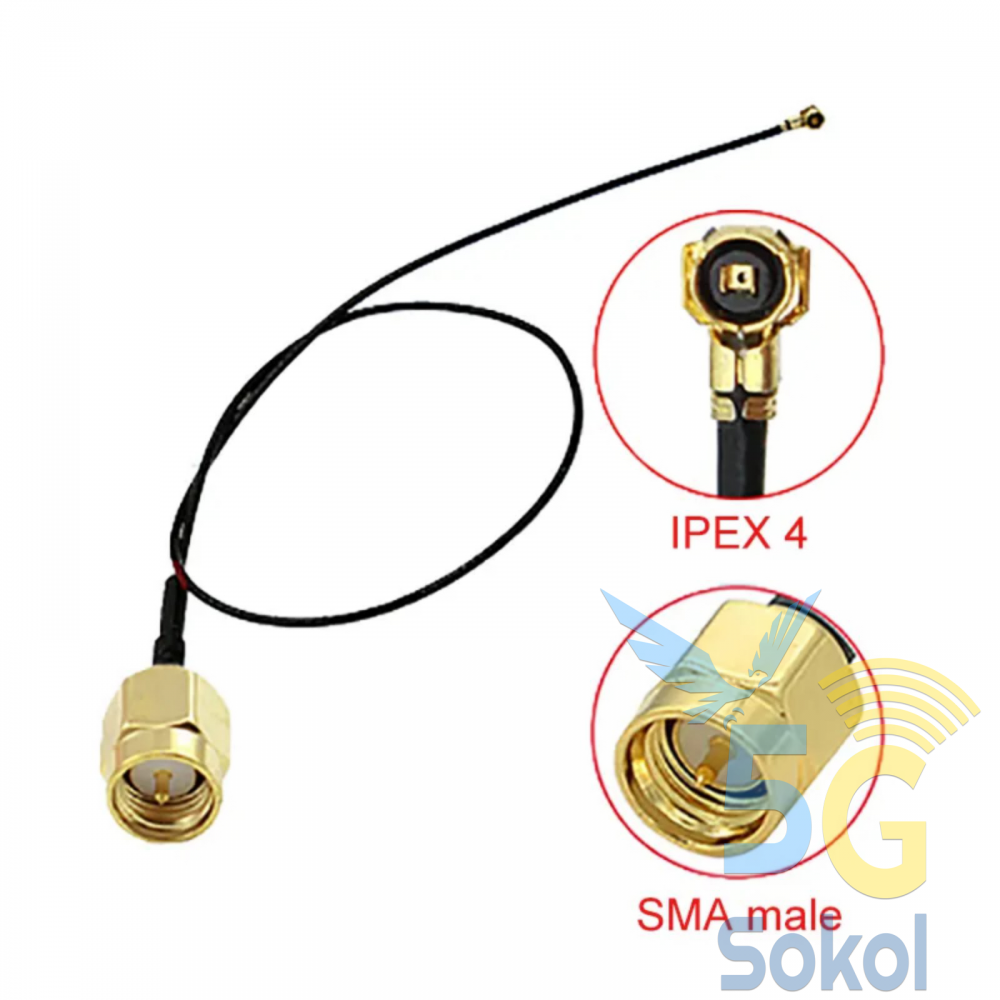

•    Медный проводник. Переходник SMA male- IPX для подключения выносных антенн WiFi, GPS и GSM стабильно передает импульсный поток.
При этом изделие отличается прочностью. Коннекторы имеют плотное металлическое покрытие. Оно устойчиво к коррозии. А оплетка и покрытие кабеля защитят сигнал от внешних импульсов.

Правила монтажа

Переходник U.FL на SMA имеет два центральных контакта. Он подключается к внешней антенне и роутеру или модему. Важно придерживаться нескольких правил при установке:
•    Подключать коннекторы лишь на длительное время. Производителем предусмотрено всего 100 циклов подключения и отключения устройства. При правильной эксплуатации этого более чем достаточно.
•    Избегать давления на места соединений. Это могут быть статичные нагрузки. Или трение при неустойчивом положении роутера. Во время нагрузок соединение становится неплотным. А это требует повторного подключения. И переходник SMA male- IPX быстрее изнашивается.
•    Не допускать скопления пыли на внутренней резьбе (мама) и на внешней (папа). Это касается любых загрязнений и влаги.
•    Позаботиться о плотности подсоединения коннектора. Удобно использовать изоленту. С ее помощью прикрепить контакт к гнезду. Это не будет привлекать лишнего внимания. Но можно не волноваться об отсоединении контакта в процессе эксплуатации.
Купить Переходник SMA male - IPX U.FL Female нужно лишь после планирования системы. Его разъемы должны соответствовать контактам приборов. А кабель позволит создать удобное угловое соединение.
