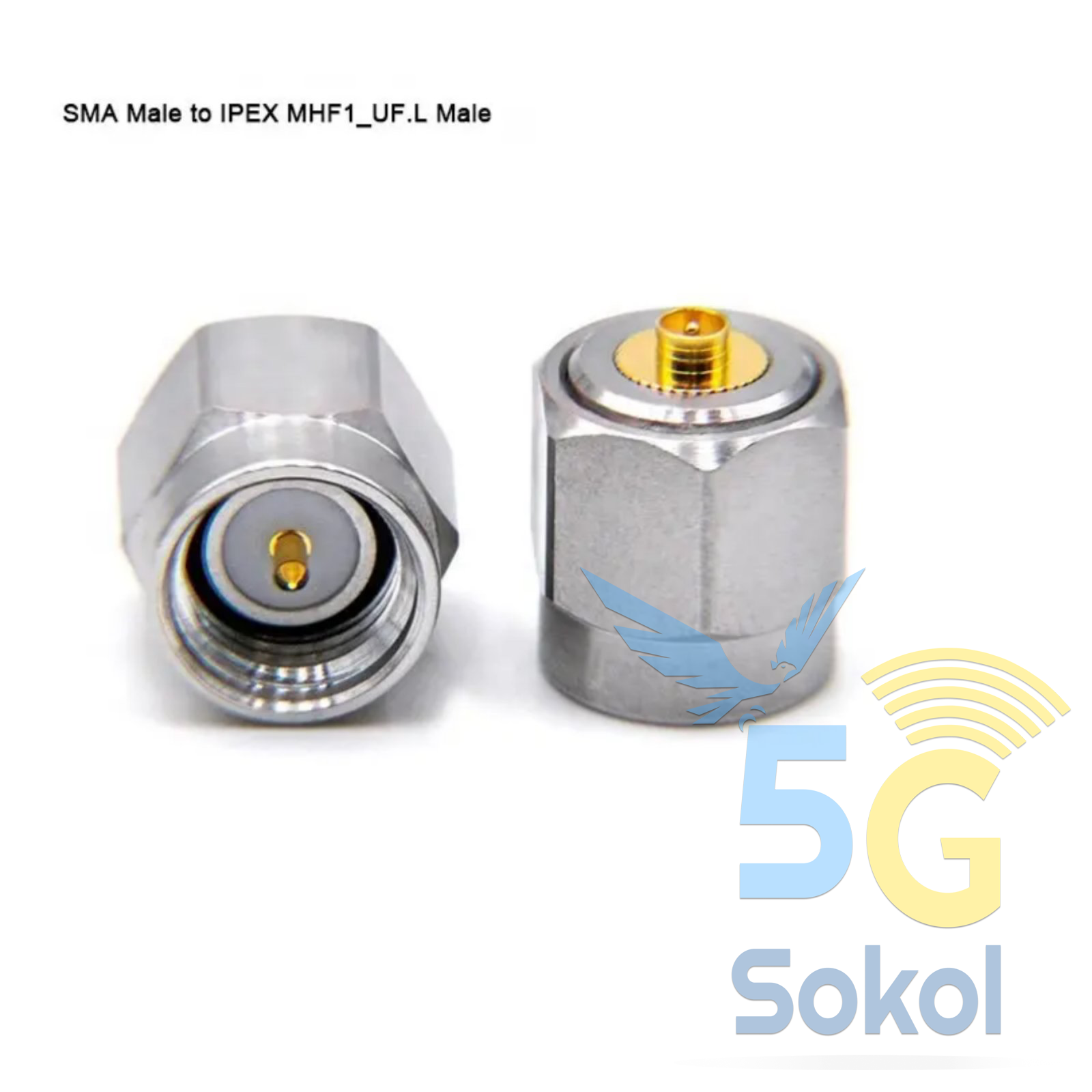

Переходник SMA male - IPX U.FL male

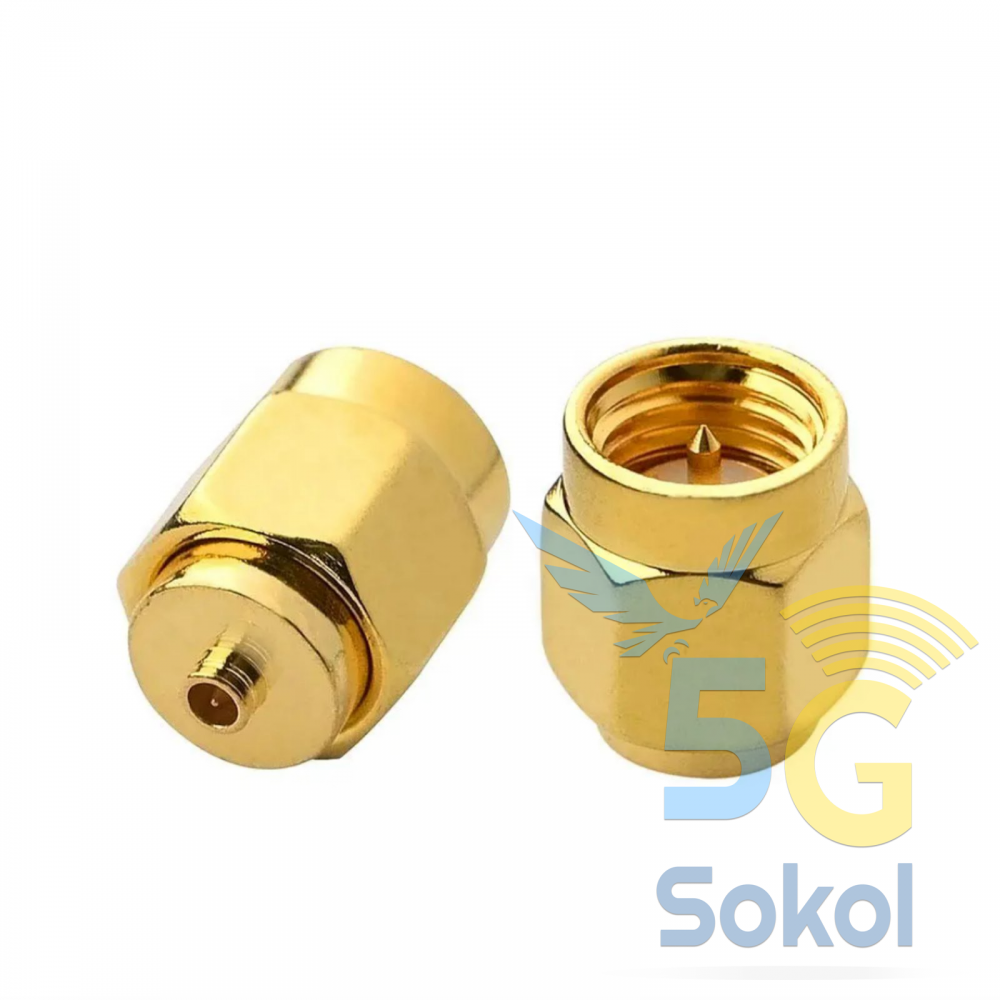

Переходник SMA-Male - U.FL-Male (коннектор папа - папа)

Переходник SMA на IPEX/U.FL для Wi-Fi модулей ESP8266, ESP32, Bluetooth модулей, радиомодулей на 2.4 ГГц (NRF24), FPV приемо-передатчики универсален. С ним легко подключить внешнюю антенну к оборудованию. Это решит проблему непредусмотренных производителем разъемов для передачи ВЧ-сигналов. А для «родных» передающих приборов позволит увеличить дистанцию. Что даст возможность установить внешнюю антенну более удобно и продуктивно.

Какая конструкция переходника?

Такой переходник U.FL на SMA отличает цельная конструкция. Его корпус создан методом сплошного литья. И в качестве основного материала была выбрана латунь. Этот материал имеет ряд существенных преимуществ:
•    Антикоррозионные свойства. Изделие не подвержено воздействию влаги при любой ее концентрации на поверхности.
•    Химическая нейтральность. Латунная поверхность не вступает в химические реакции. В том числе с бытовой химией и лакокрасочными веществами.
•    Прочность. Материал ударостойкий. Он способен выдерживать разные виды нагрузок.
•    Температурная стойкость. Адаптер выдерживает мороз до -65°С. А допустимое прогревание составляет +165°С.

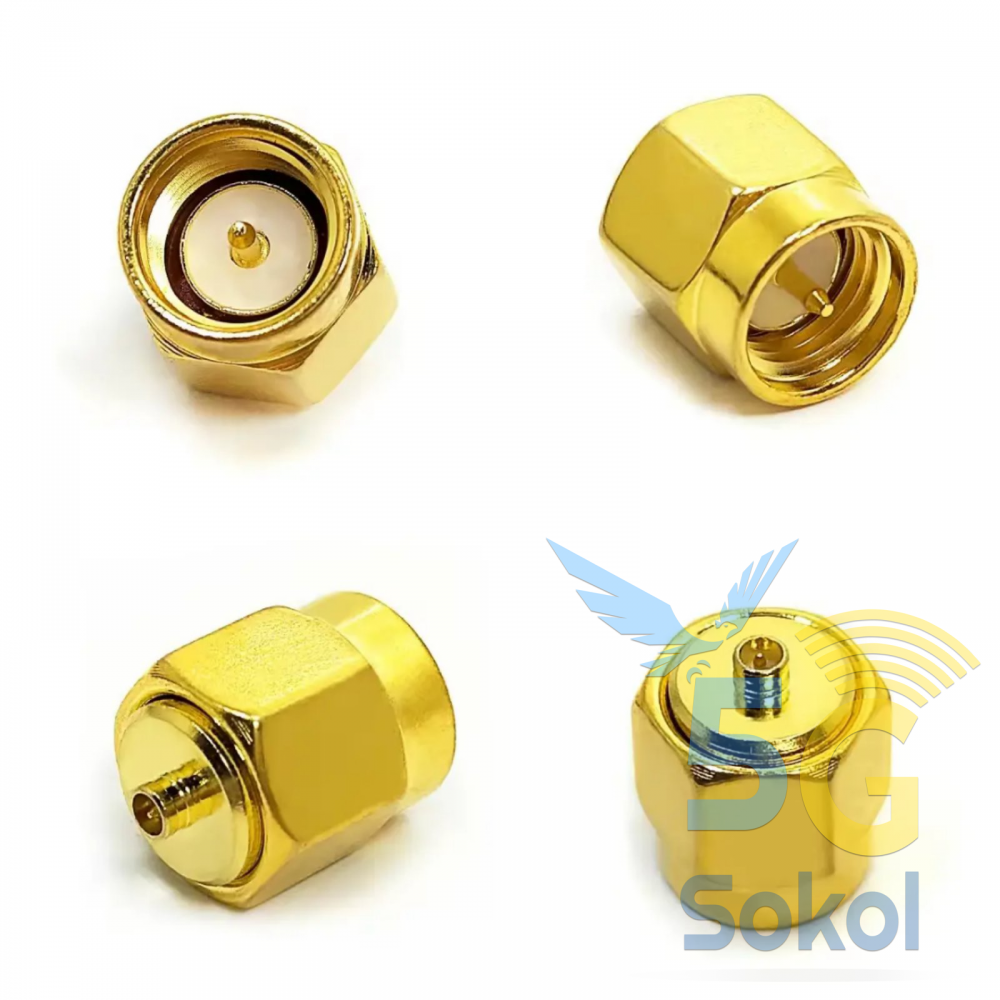

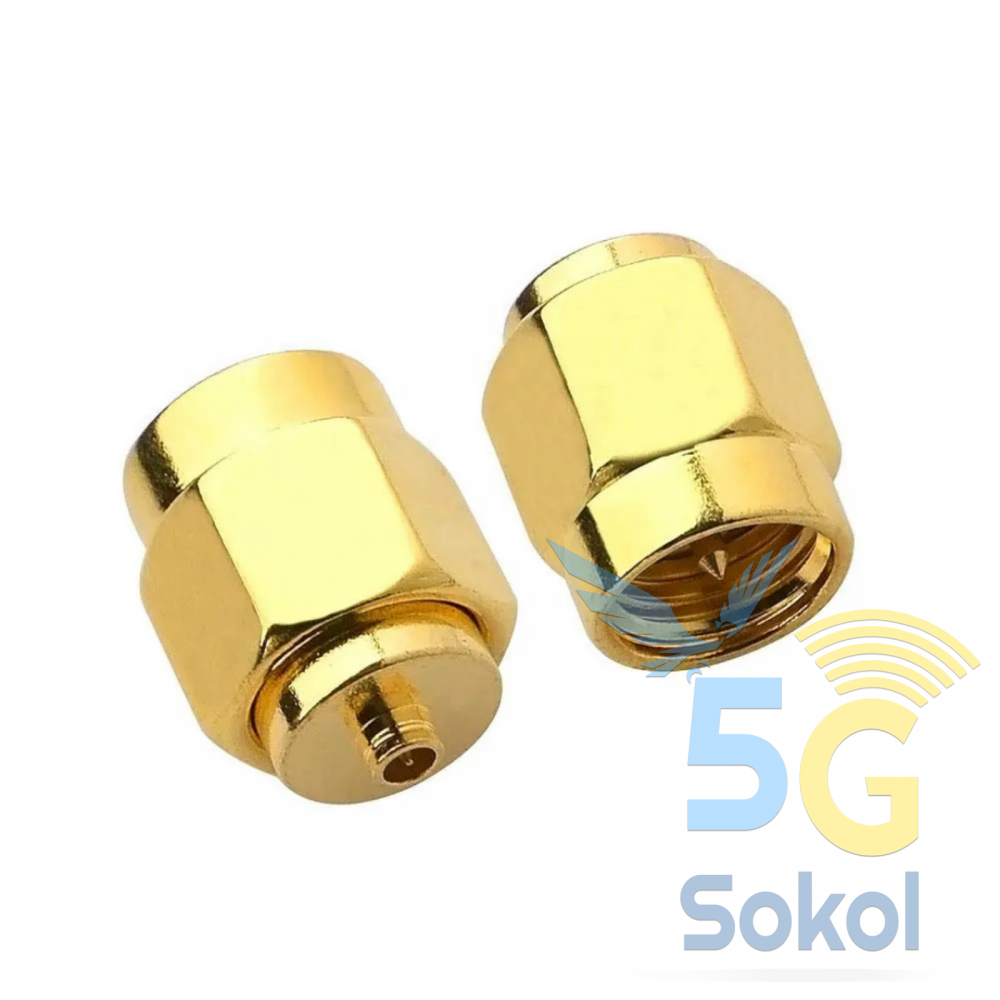

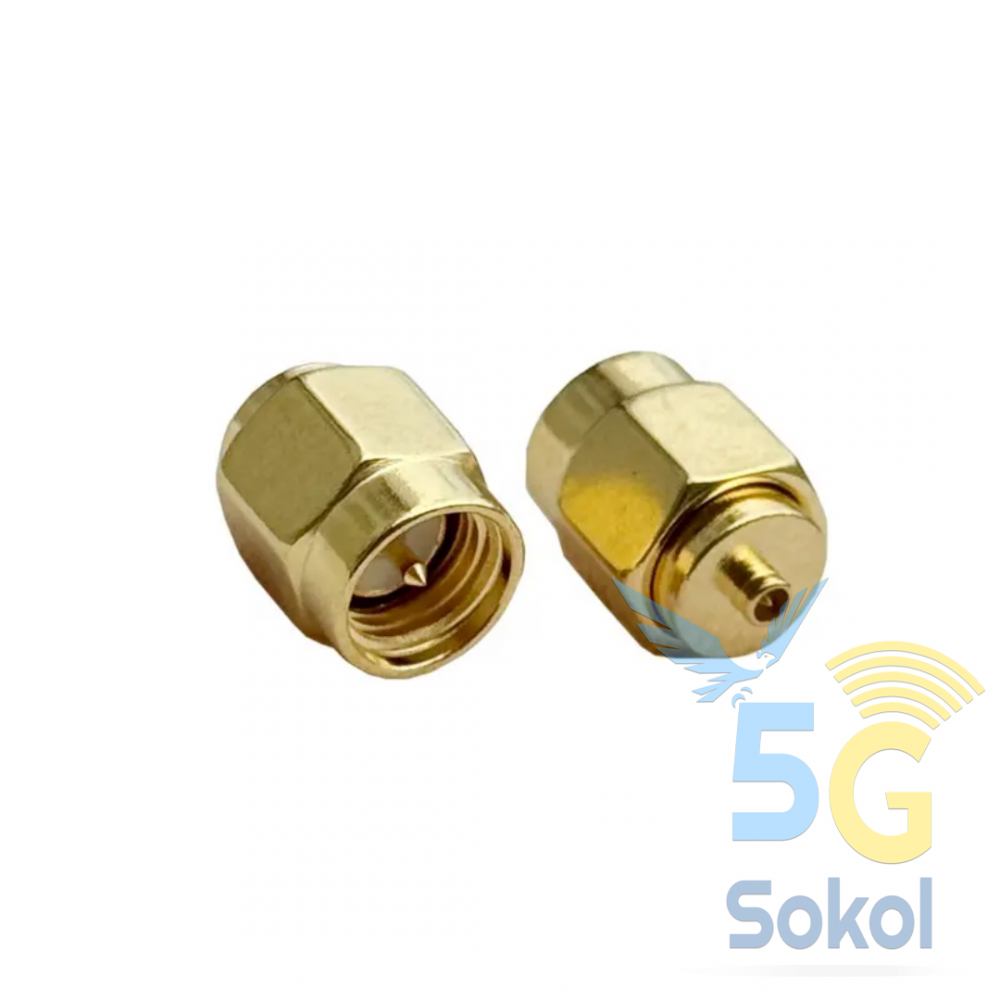

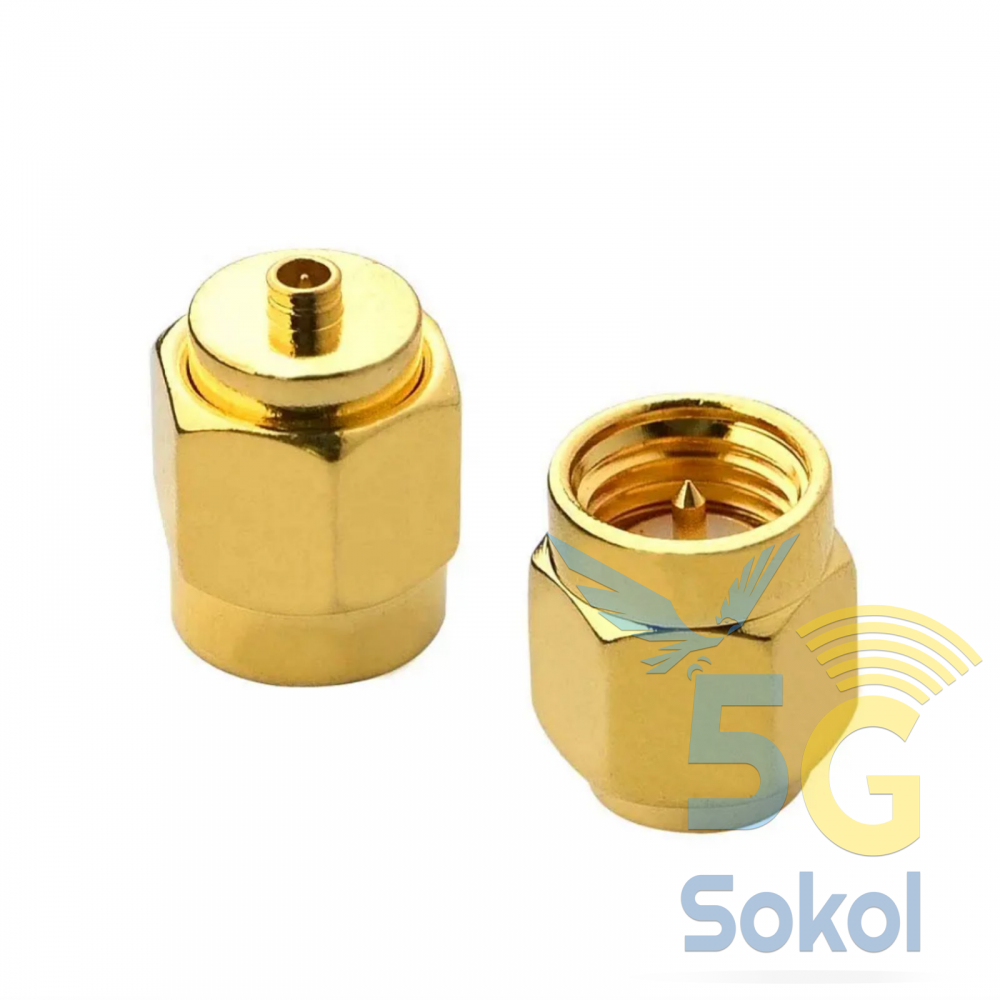

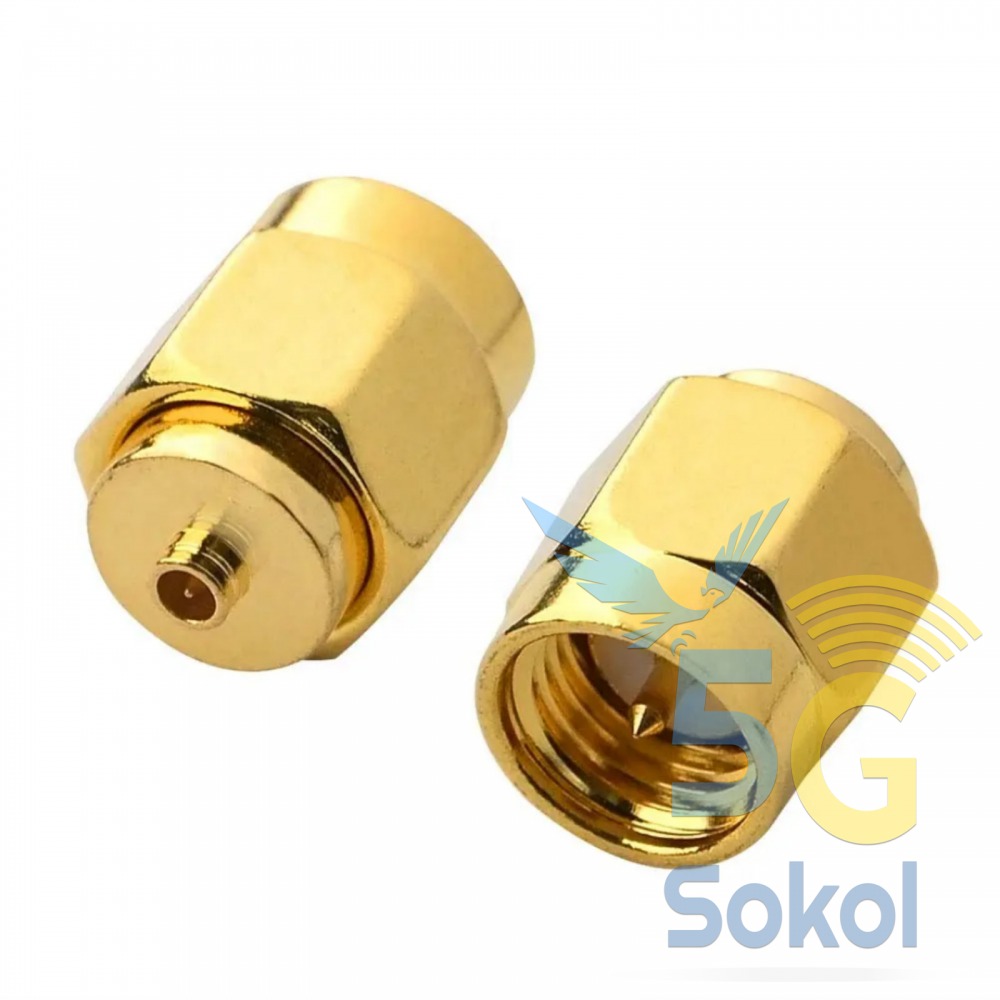

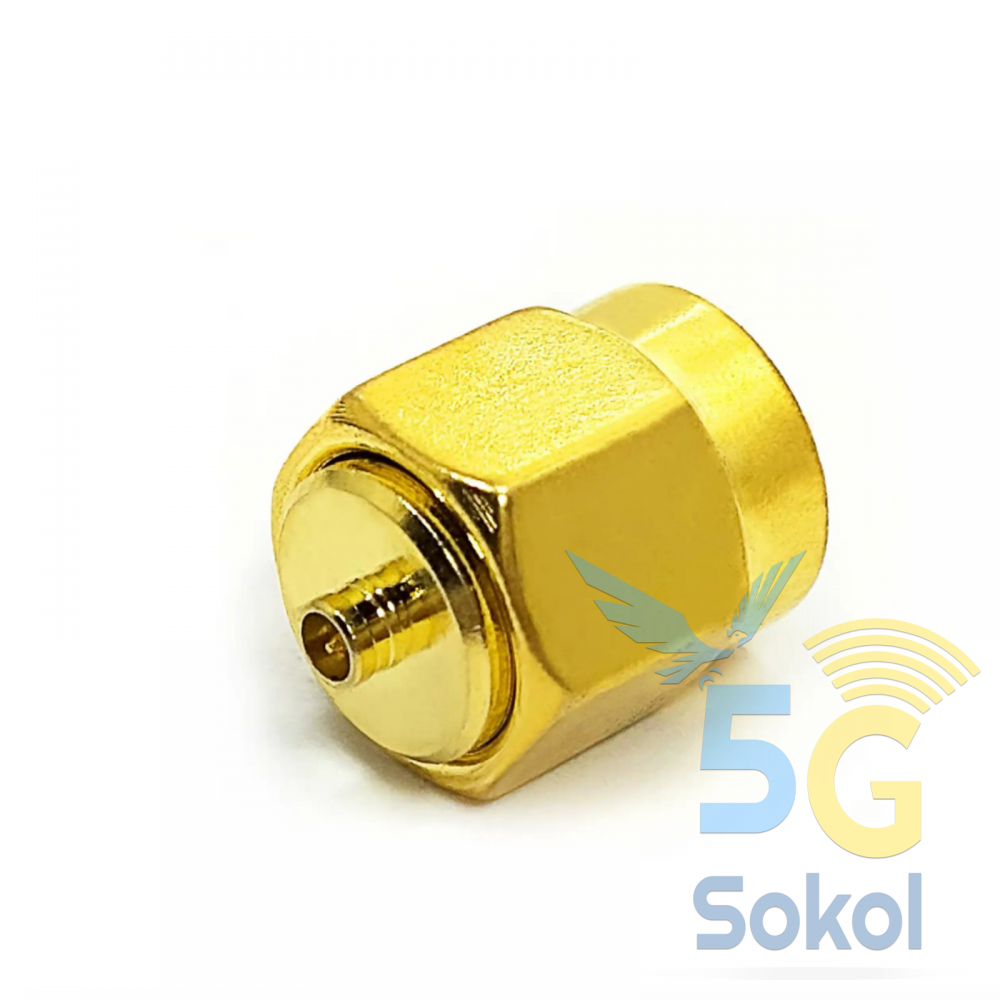

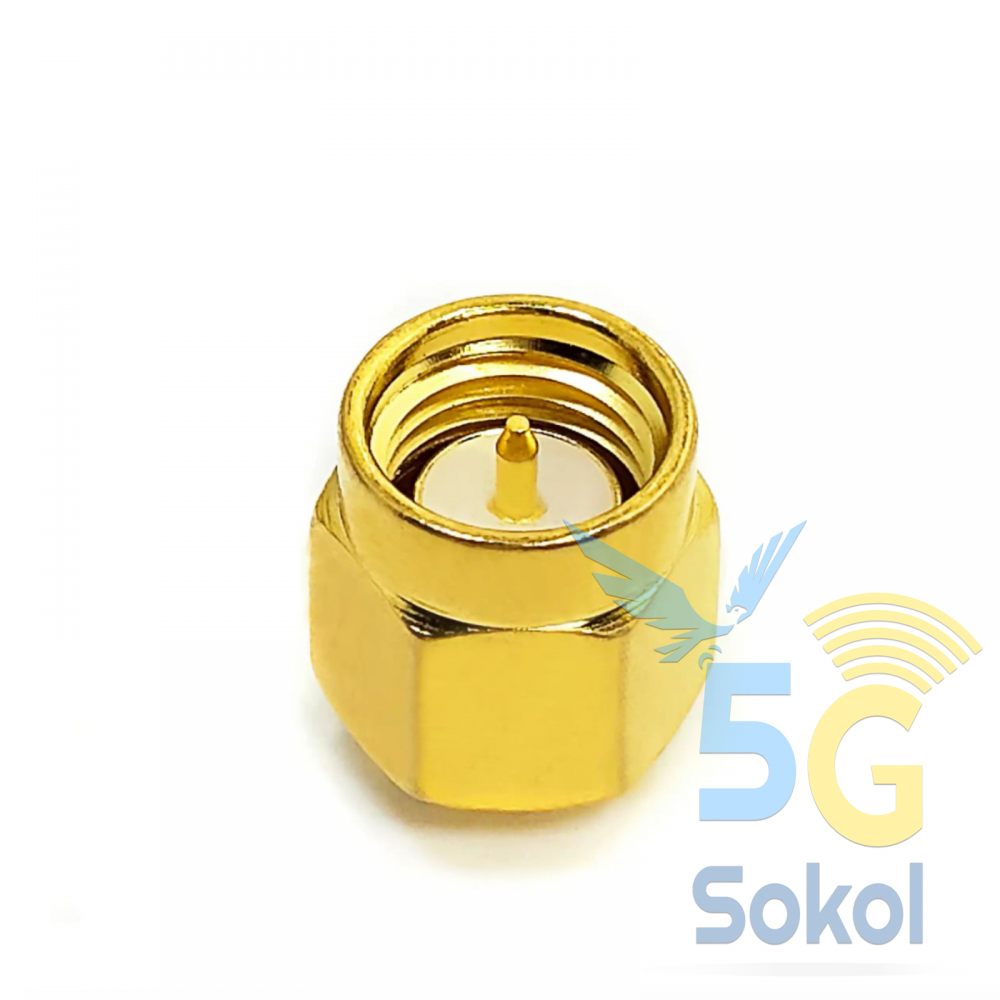

Для подключения высокочастотный переходник UFL/IPEX to SMA имеет два контакта. С одной стороны это разъем SMA-M. Его можно узнать по форме. В гнезде есть внутренняя резьба и штырь по центру. На противоположной стороне расположен контакт U.FL/IPEX. Это небольшой разъем без резьбы на внутренней поверхности. Он адаптирован для высокочастотного оборудования.

Есть ли различия между U.FL/IPEX?

Название второго контакта состоит из двух частей. Это U.FL и IPEX. Но данные названия обозначают один контакт. Различия в наименованиях обусловлены рекламой изделий разными компаниями. Через этот разъем переходник SMA male- IPX подключается к внешней антенне или модему. Такой контакт способен воспринимать частоты до 6 ГГц. Отсутствие резьбы значительно упрощает его подключение.

Ошибки при передаче ВЧ-сигнала

Высокочастотный сигнал чувствительный к помехам. Поэтому адаптер переходник IPEX UFL IPX Male к SMA Male нужно внимательно подсоединять к приборам. Есть несколько характерных проблем в использовании адаптера:
1.    Неплотное подключение. Любые зазоры приведут к потерям сигнала и помехам.
2.    Большая длина кабеля. Даже дорогой фидер имеет свойства затухания на дистанции. В поисках лучшего места для наружной антенны не стоит об этом забывать. Значительное расстояние пропорционально увеличению угасания импульсов.
3.    Непродуманный угол расположения приборов. Переходник SMA male- IPX для подключения выносных антенн WiFi, GPS и GSM создает лишь прямой контакт. Это нужно учесть при размещении устройств.
4.    Давление кабеля на деталь. Это происходит при провисании фидера. В процессе эксплуатации оно приведет к появлению зазоров.
Схему нужно продумать заранее. Планирование позволит купить Переходник SMA male - IPX U.FL male без спешки. Его стоит хранить в упаковке. На контактах не должны быть загрязнения. Ведь избавиться от них перед монтажом сложно.
