Коаксиальный кабель RG178

Коаксиальный кабель Kingsignal RG178 FEP тефлоновый c посеребренным экраном

Коаксиальный антенный кабель RG178 нужен для соединения элементов в  высокочастотных системах. Он отличается хорошей гибкостью и удобством использования в ограниченном пространстве. Еще одной отличительной особенностью является отличное экранирование. Поэтому изделие можно размещать рядом с работающими приборами, что имеют электромагнитное излучение.

Как конструкция влияет на функционал?

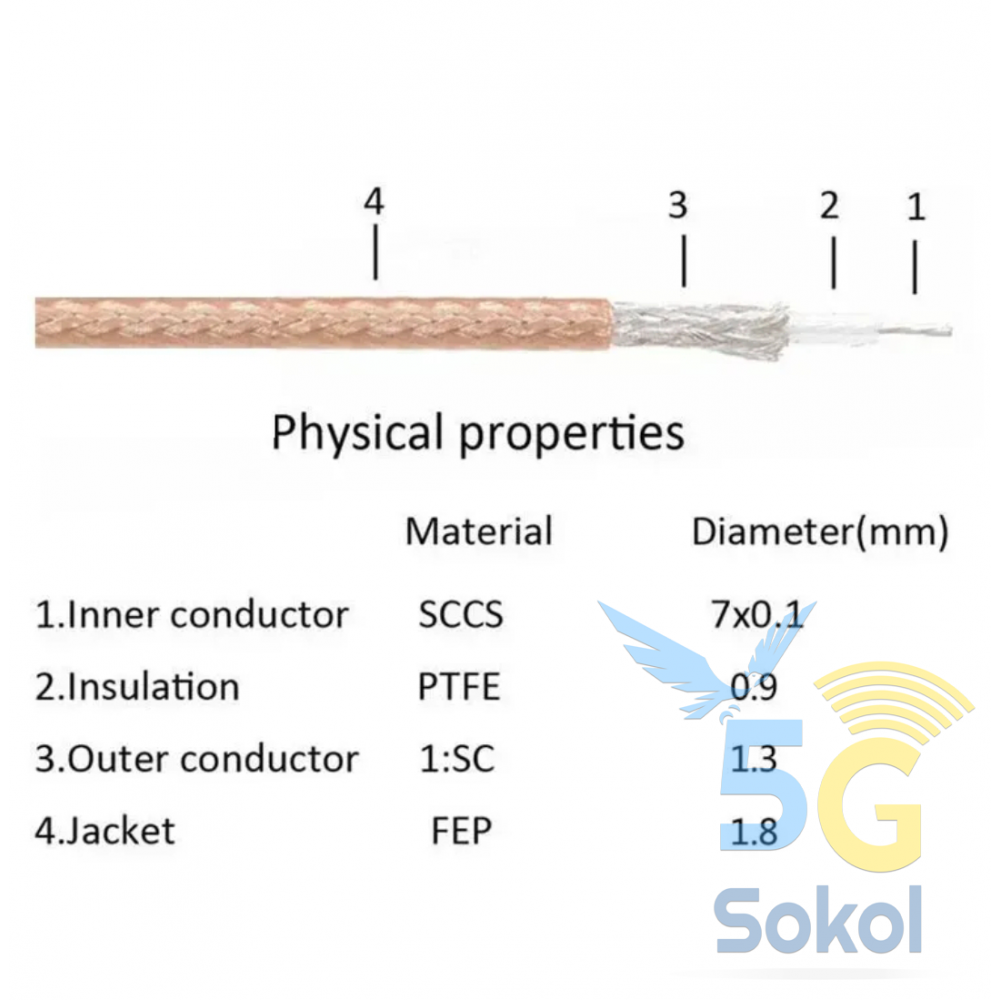

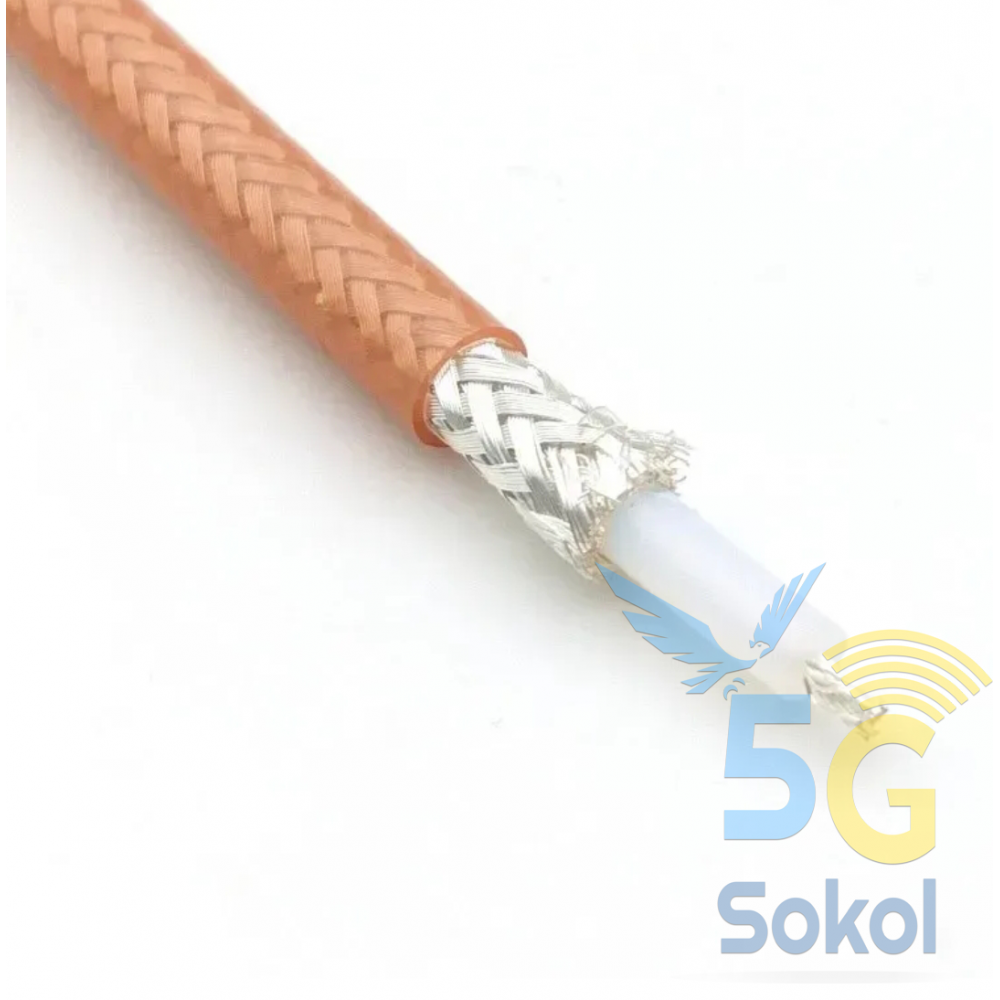

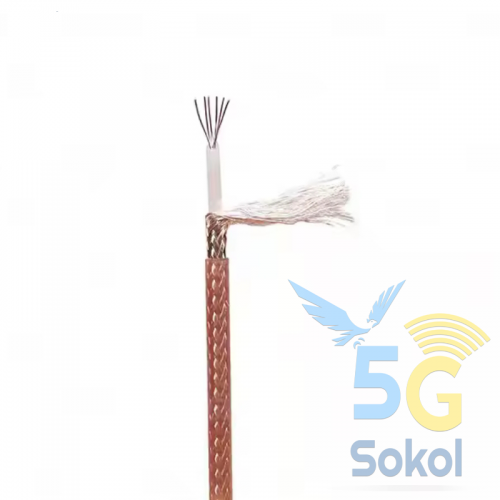

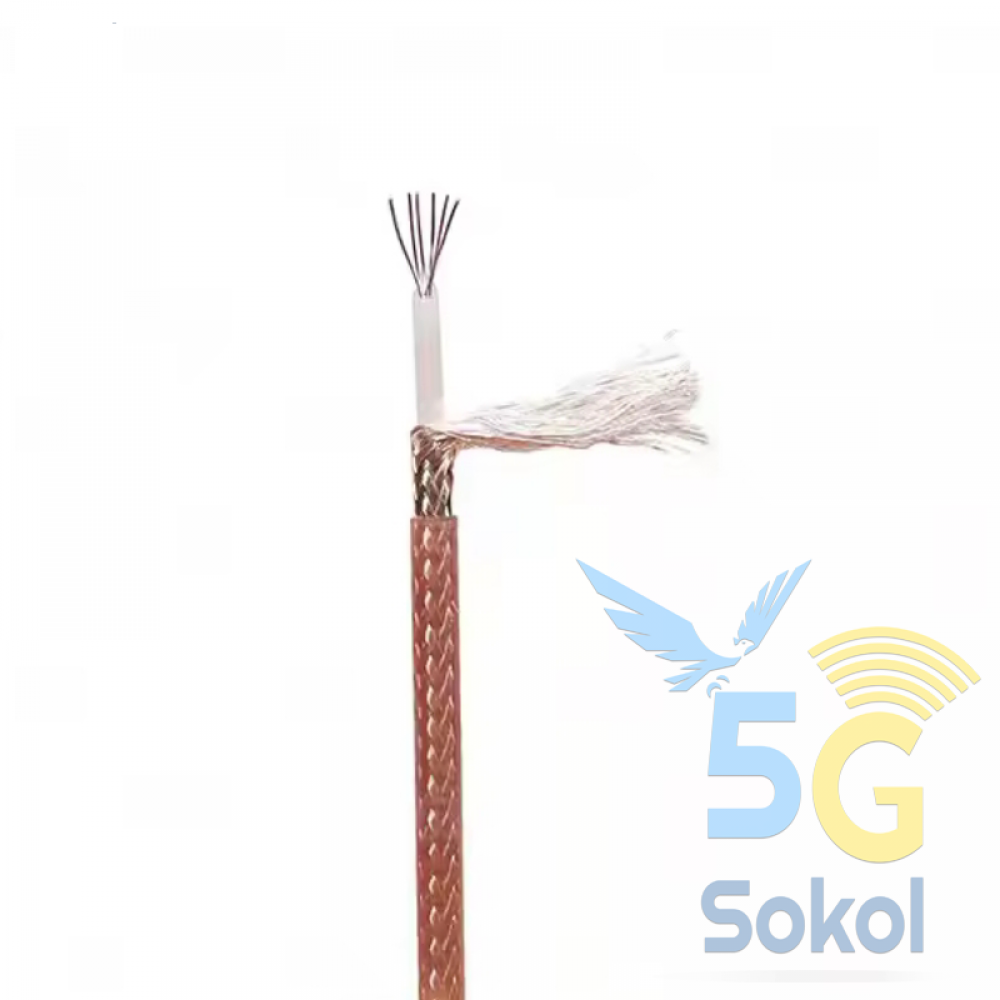

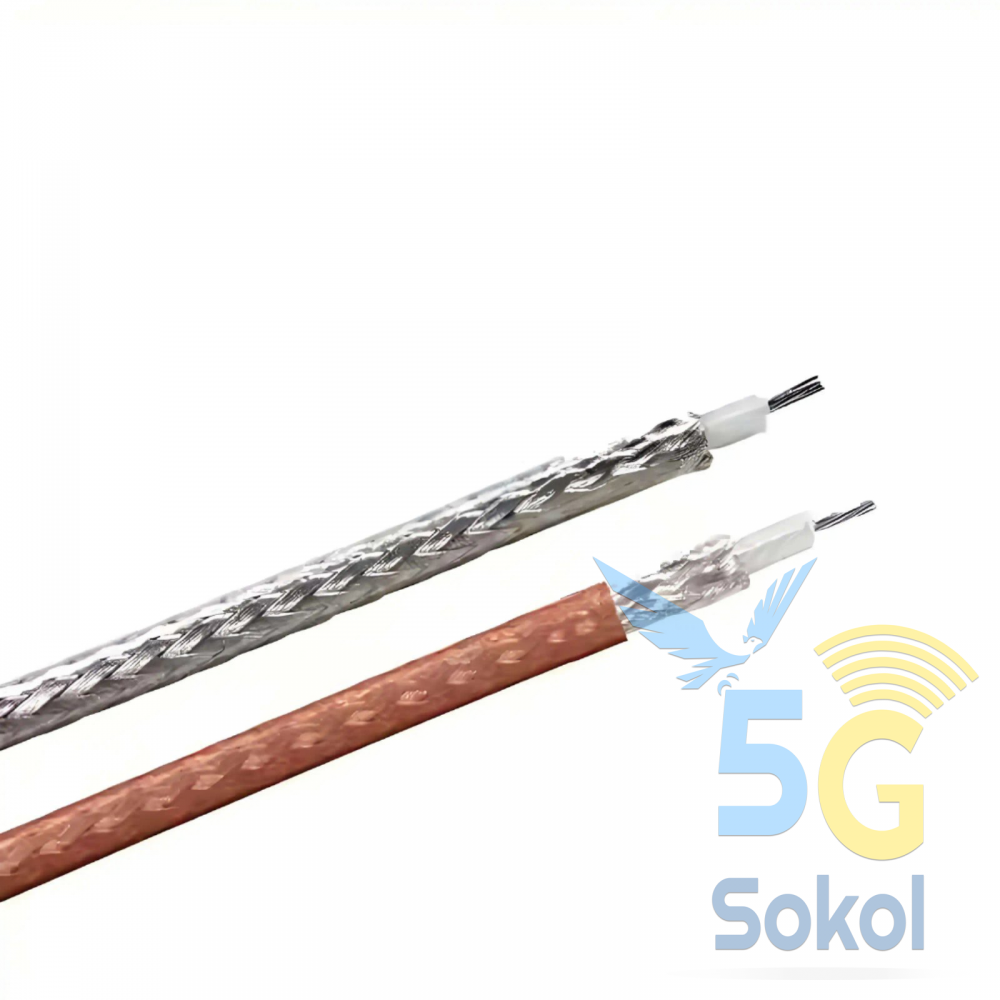

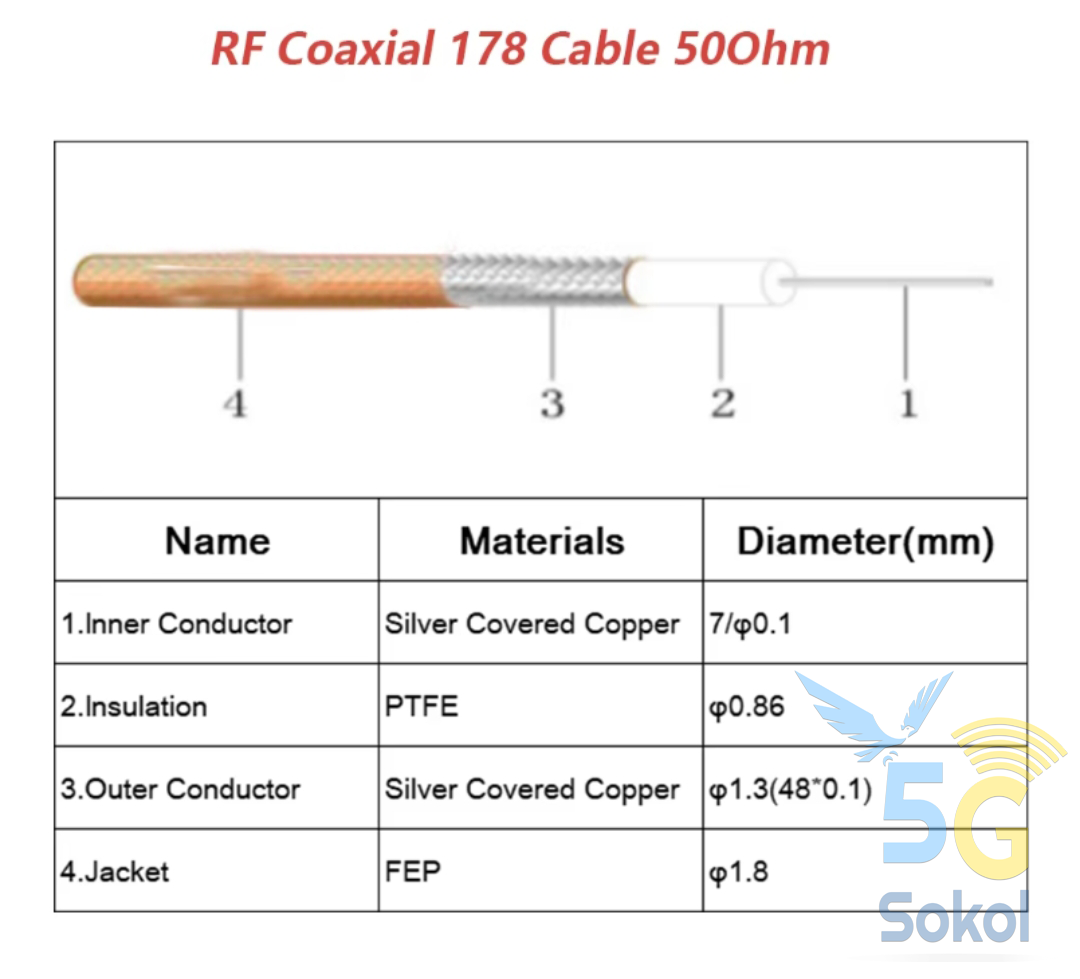

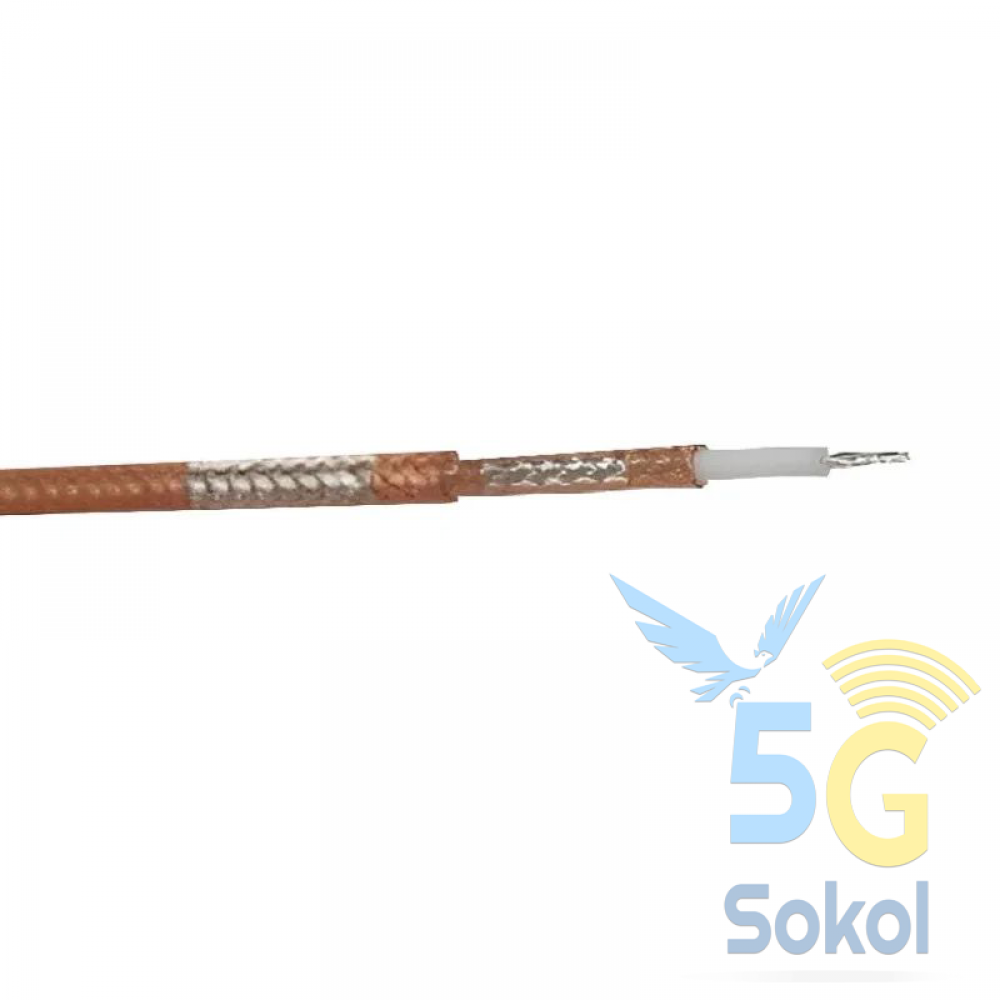

Особенности модели определены используемыми материалами и их комбинированием. Кабель RG178 состоит из нескольких слоев:
1.    Многожильная основа. Плетеный центральный проводник выполнен из меди, покрытой серебром. Такое сочетание гарантирует отличную проводимость без высокой стоимости материалов. Высокие токи распределяются по периметру проводника. С такой нагрузкой лучше справляется серебро. Оно также защищает медь от окисления при частичном повреждении кабеля.
2.    Диэлектрик. В качестве изолятора выбран фторопласт. Материал характеризует отличная термоустойчивость. Если RG-178 Коаксиальный кабель (тефлоновый диэлектрик) потребуется паять, материал станет пластичней, но не потечет.

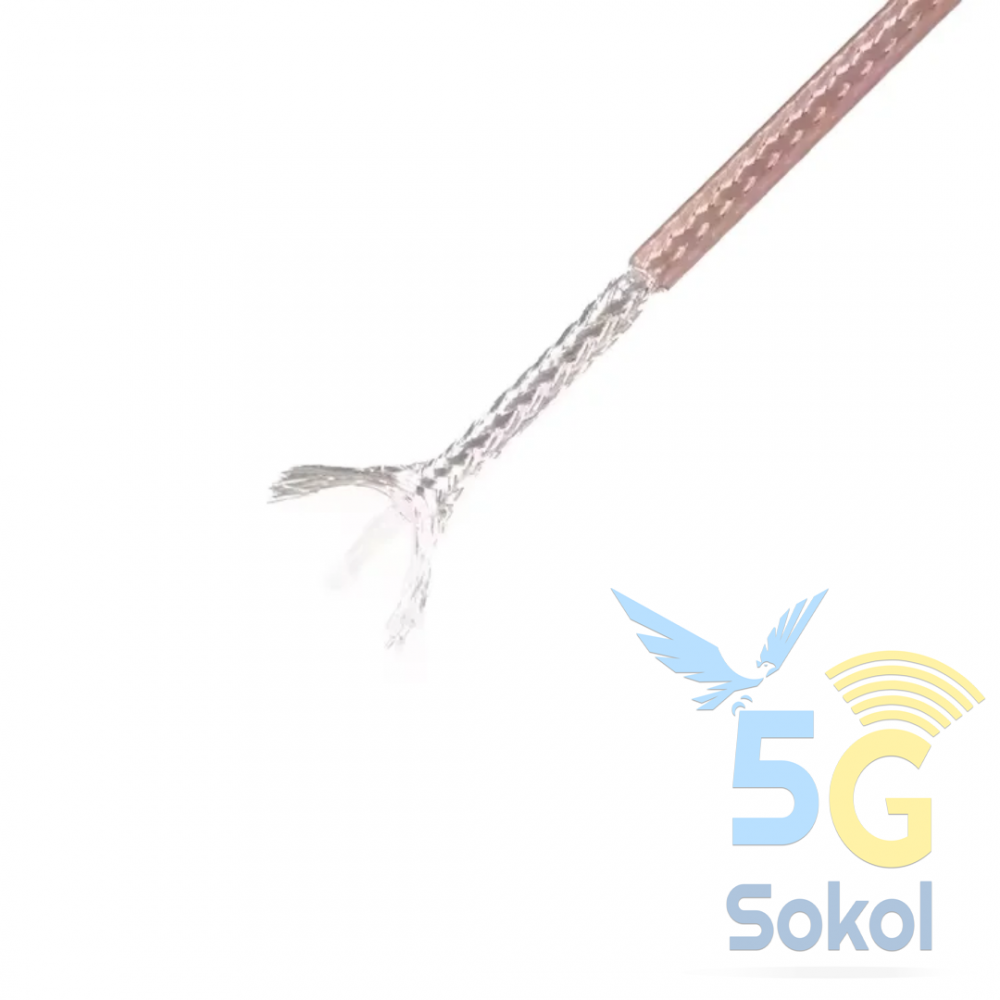

3.    Внешний проводник. Для экрана выбрана медная оплетка с серебряным напылением. Многожильное плетение придает изделию необходимую гибкость.
4.    Оболочка. Кабель покрыт слоем FEP. Материал полупрозрачный, имеет лаконичный нежно-коричевый оттенок. Это выглядит гармонично и стильно. Фторированный этилен-пропилен защищает кабель от влияния внешней среды. Он устойчив к влиянию высоких температур и химических соединений. При этом покрытие выдерживает длительные эксплуатационные нагрузки — изгибы и трение.
Защитный слой кабеля не поддерживает горение. Поэтому модель отличается безопасностью. Но изделие не подойдет для наружного монтажа.

Адаптация к различным системам

Изделие можно использовать в системах с разной комплектацией и характеристиками. Этому способствует электротехническое описание модели. RG-178 Коаксиальный кабель тефлоновый, серебряный имеет силу волнового сопротивления 50 Ом. Это стандартный показатель, что объединяет высокочастотную технику разных производителей. Модель качественно проводит сигнал. Показатель КСВ не превышает показатель 1,5 даже при интенсивной работе на высоких частотах.

Условия использования

Кабель ВЧ RG-178 50ohm выдерживает прогревание воздуха до +200°С. Его также используют при промерзании окружающей среды до -40°С. Конструкция предусматривает возможность частых изгибов. Но их радиус должен быть больше 10 мм. Если не следовать этому правилу, материалы могут деформироваться, что повлияет на удобство использования.

Важные нюансы монтажа

Прежде чем купить Кабель коаксиальный RG-178, 50 Ом гибкий, важно учесть потери сигнала на дистанции. Угасание на расстоянии характерно для любой модели фидера. Но важно, чтобы этот показатель учитывался при создании ВЧ-системы.

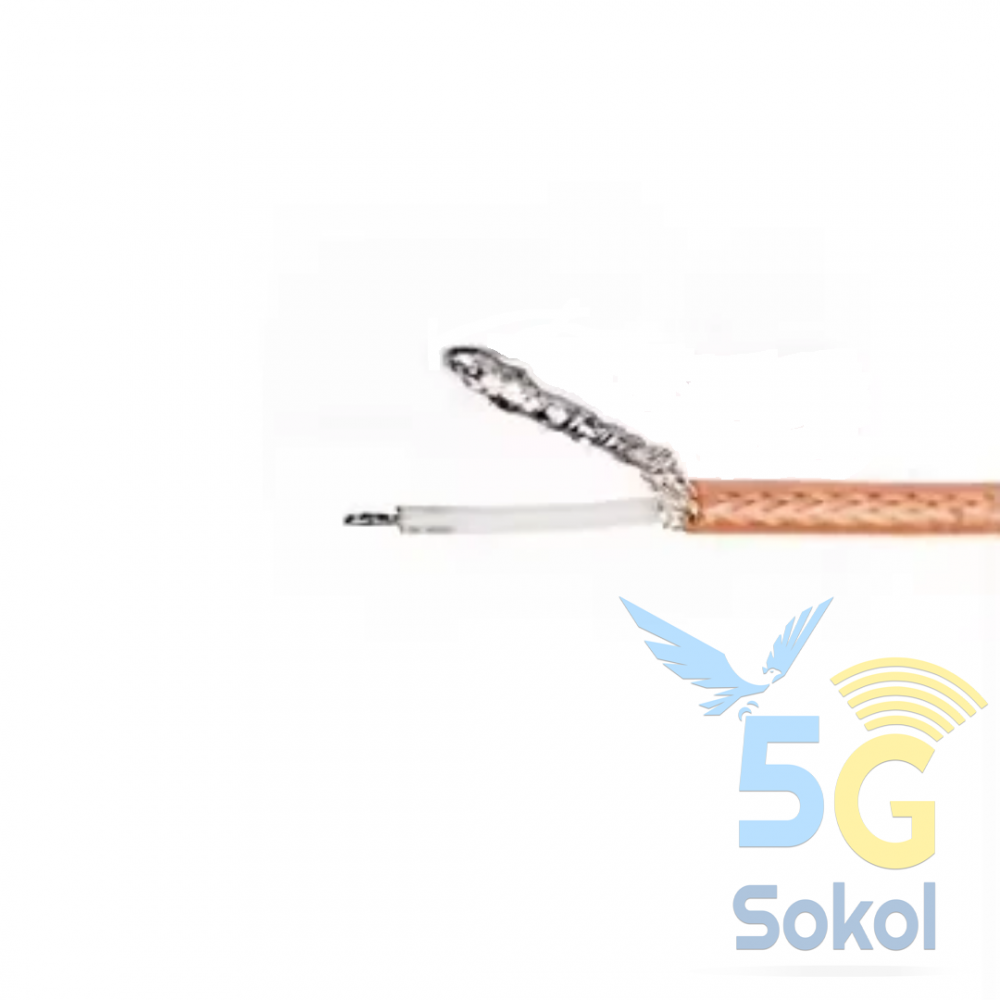

Когда нужен Кабель ВЧ RG-178 50ohm Купить необходимо и разъемы к нему. Их устанавливают качественно, руководствуясь стандартной схемой поэтапной зачистки кабеля. Во время эксплуатации соединенные кабелем приборы не должны провисать. В этом случае на гнезда будет осуществляться высокое давление. Оно может привести к расшатыванию контактов.
