Коаксиальный кабель RG-223

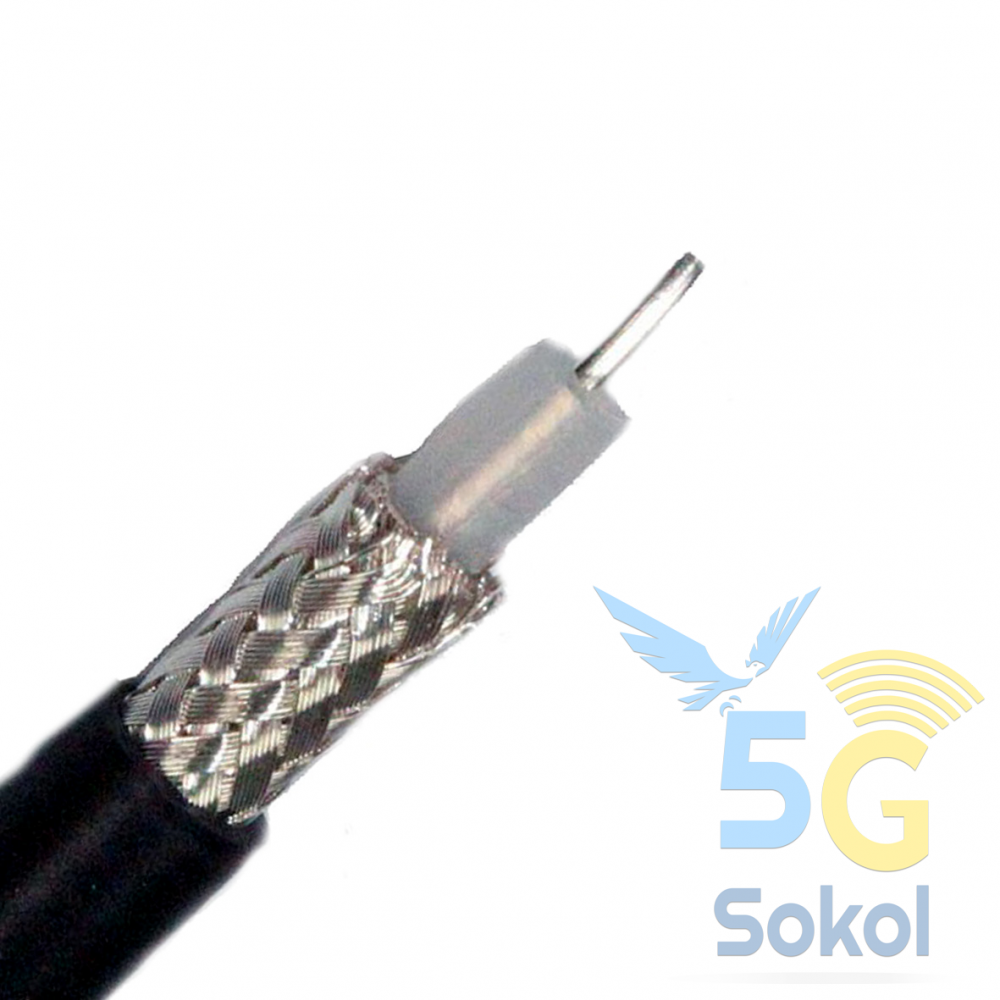

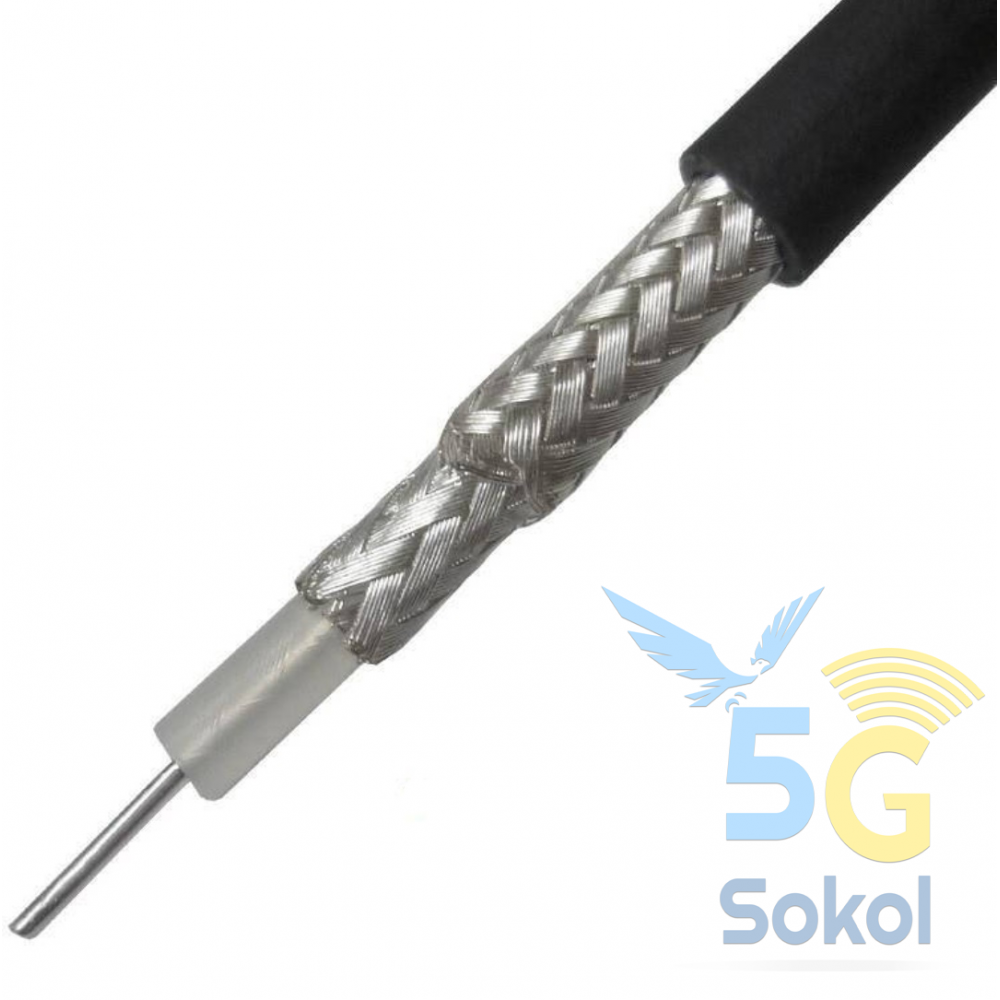

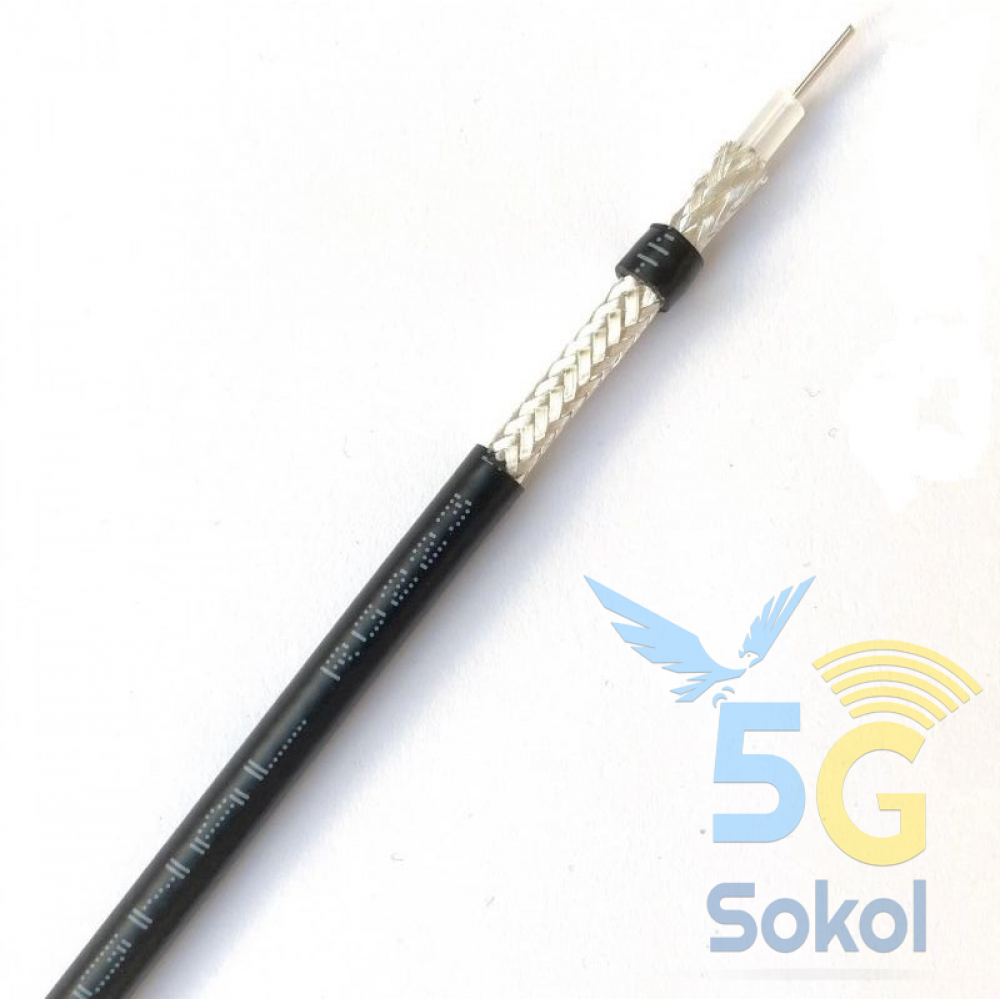

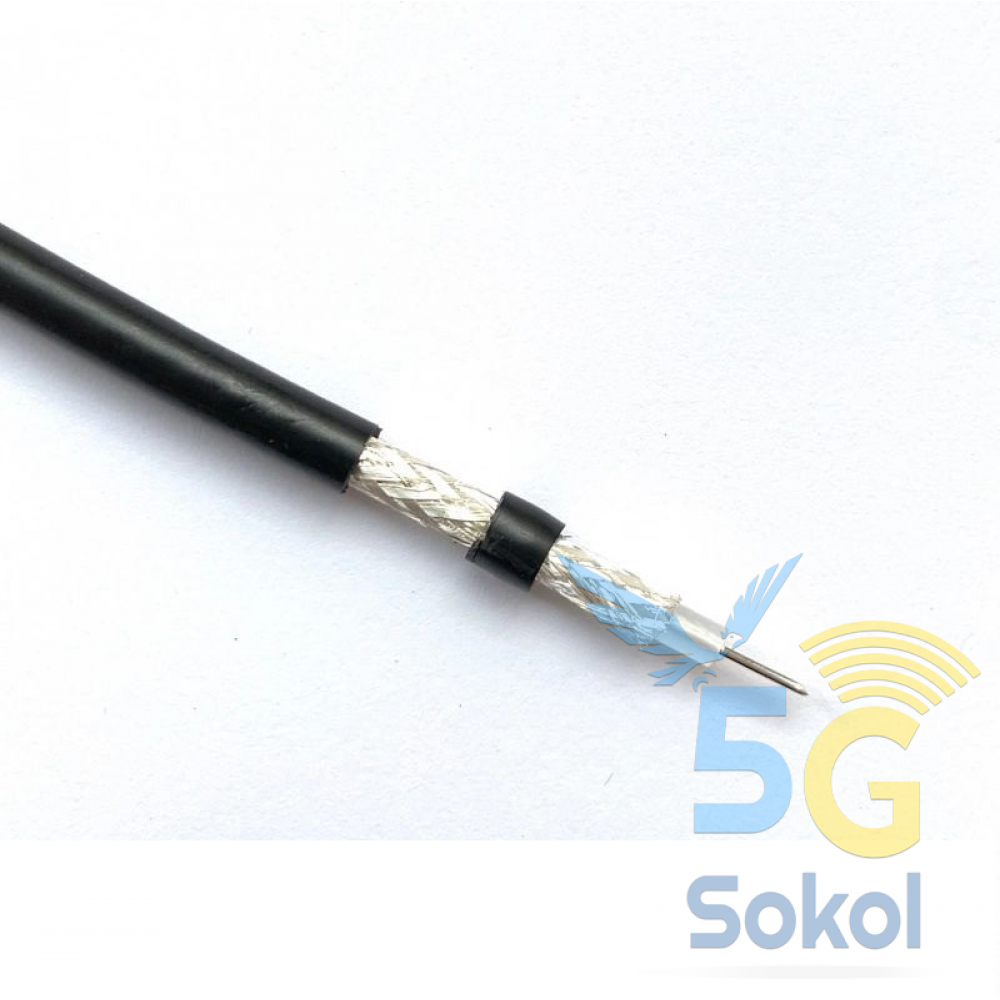

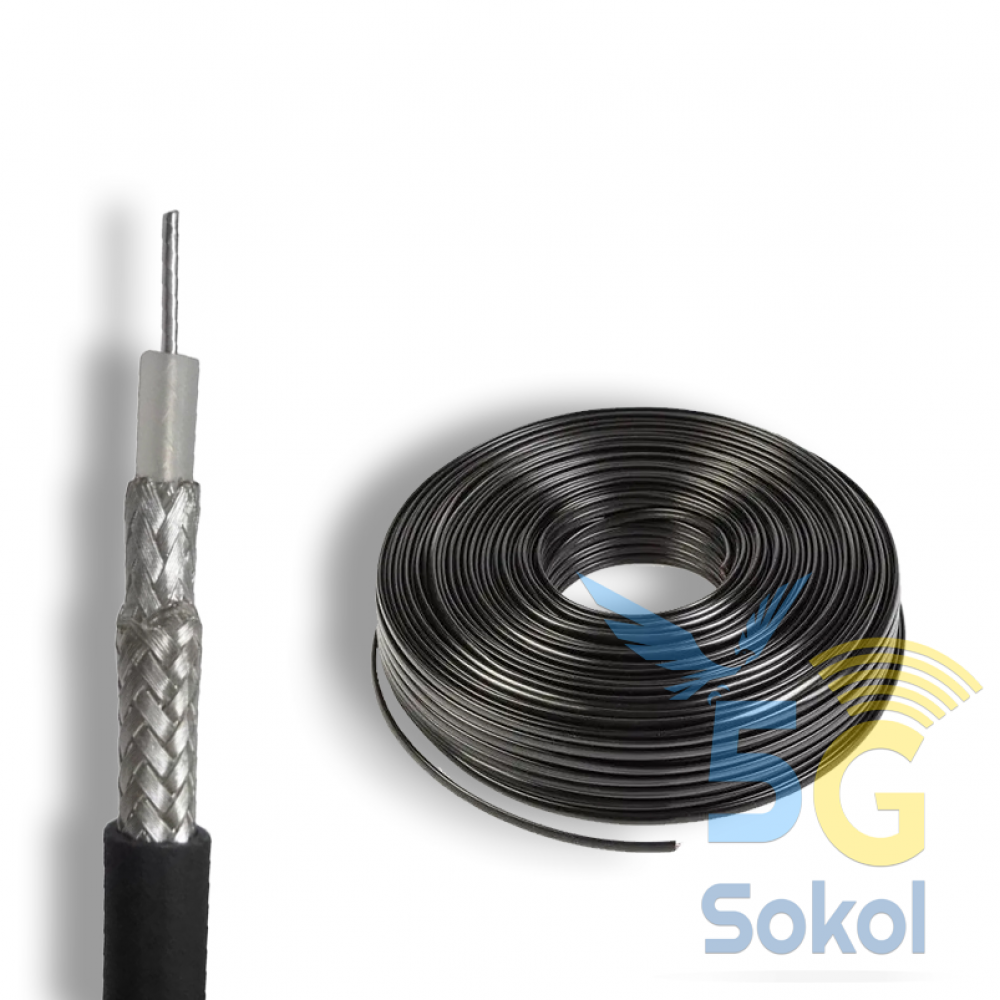

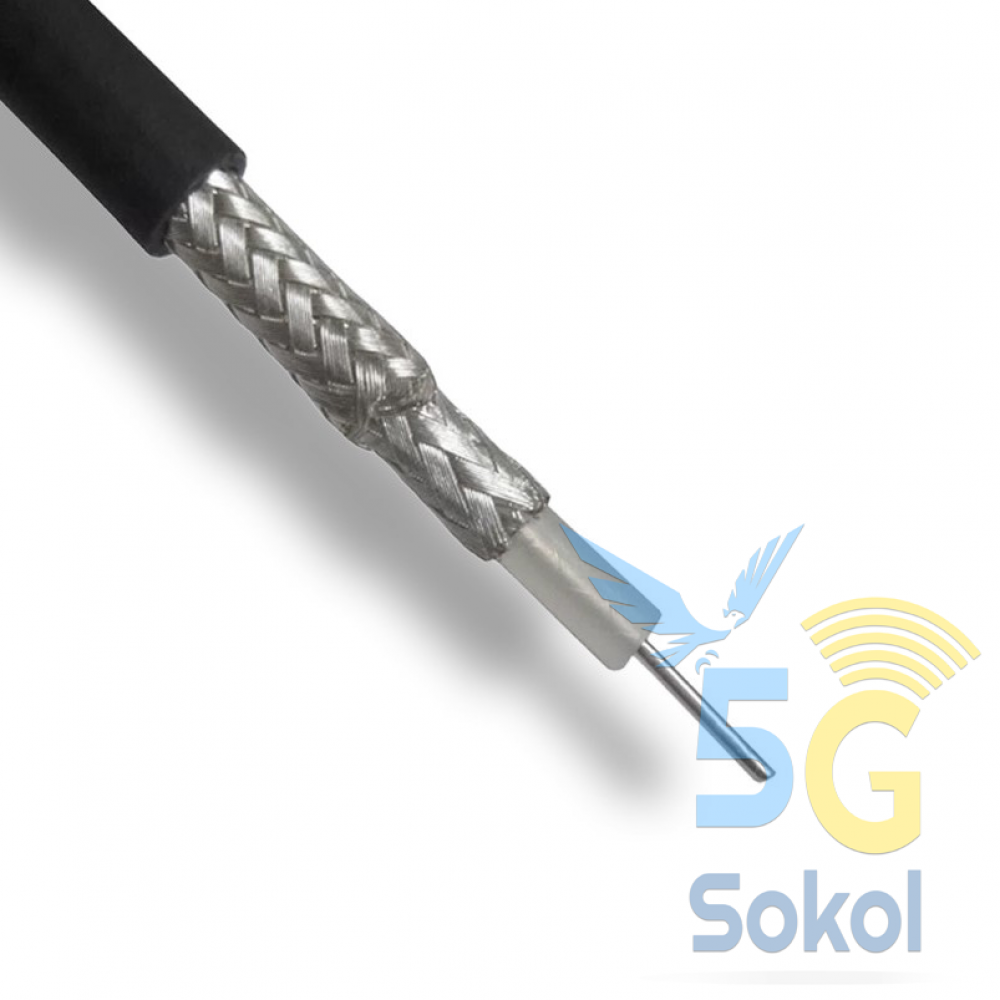

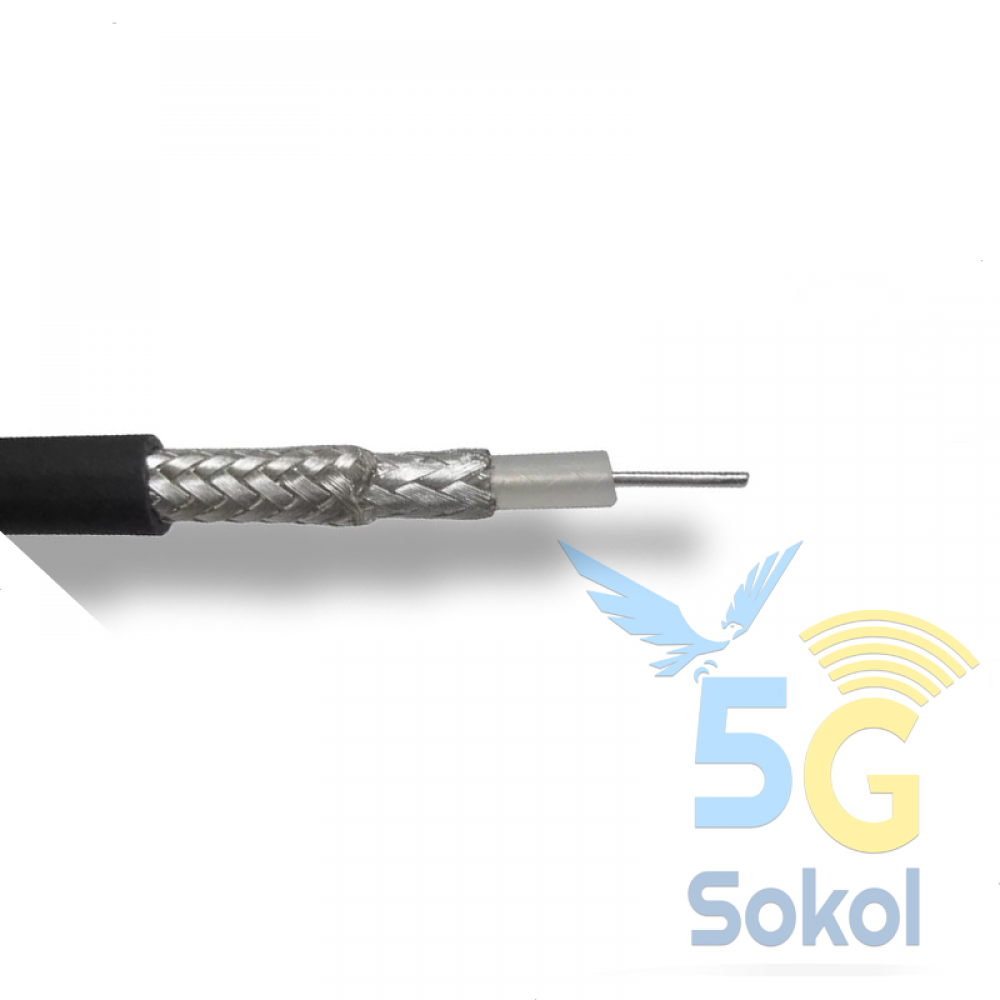

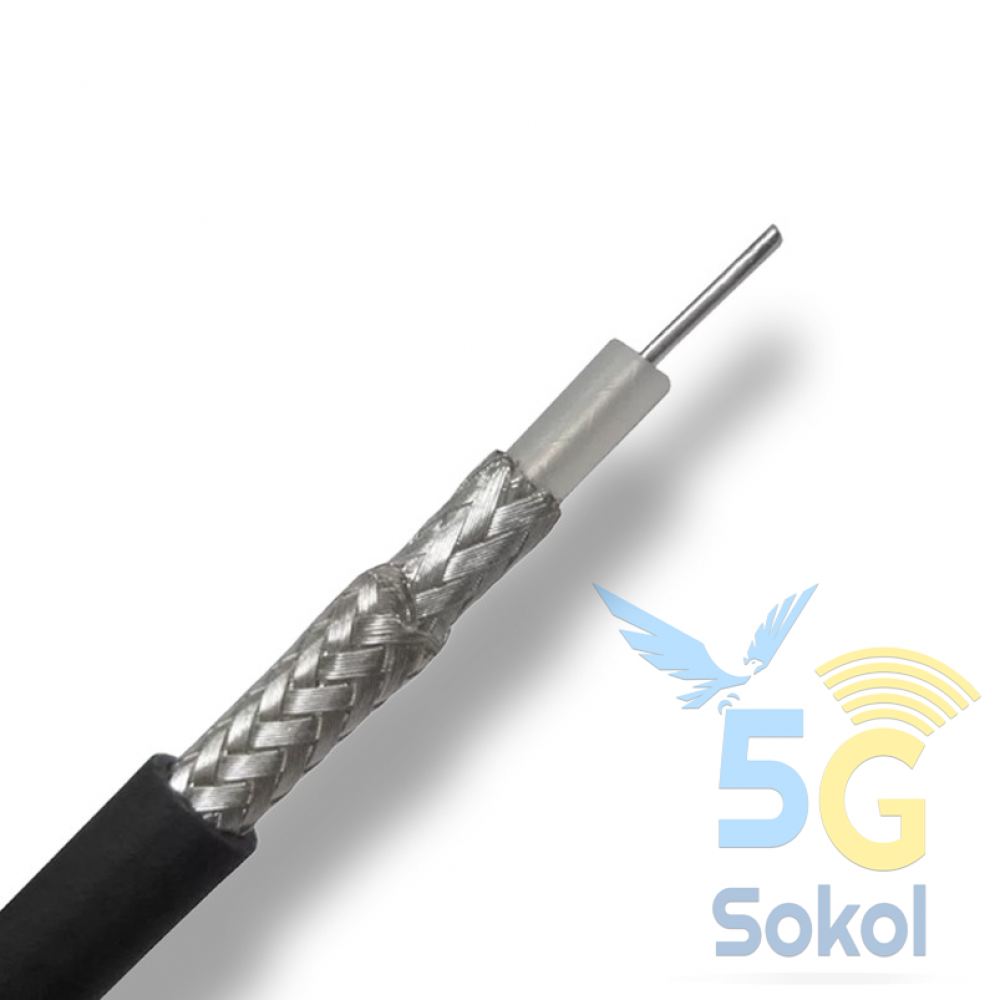

Коаксиальный кабель Kingsignal RG-223 c двойным посеребренным экраном

Кабель RG-223 относится к часто используемым моделям. Ведь он подойдет для различных ВЧ-конструкций — от систем радиосвязи и усиления мобильного покрытия до охранных сигнализаций. Отличительными характеристиками этого изделия является серебряное напыление на проводнике, а также двойной экран для защиты от внешних помех. Кабель характеризуют низкие потери сигнала на дистанции и хорошая совместимость с разными видами ВЧ-оборудования.

Преимущества кабеля RG-223

Производитель усовершенствовал кабель коаксиальный rg-223. Поэтому изделие лучше адаптировано к возможным нагрузкам. К ним относятся:
1.    Высокие ВЧ-токи. Серебряное напыление для покрытия центральной жилы выбрано не случайно. При передаче высокочастотного потока большая часть переменного напряжения передается по периметру проводника. А покрытие из серебра обеспечит отличную проводимость и стойкость к нагрузкам. Такая комбинация материалов гарантирует баланс продуктивной передачи сигнала и доступной стоимости материалов.
2.    Внешние помехи. Это могут быть электромагнитные поля работающей техники или целенаправленные попытки заглушить сигнал. RG-223/U Коаксиальный кабель посеребренный с двойным экраном изолирует внутренний импульсный поток. Двойной экран покрывает слой диэлектрика. Обе оплетки представлены медным плетением с напылением серебром.
3.    Влияние среды. Покрытие кабеля выполнено из ПВХ. Материал не вступает в химические реакции. Он устойчив к влаге и перепадам температур. Поэтому кабель можно использовать при промерзании окружающей среди до -10°С. А также в случае нагревания воздуха до +80°С.
ВЧ коаксиальный кабель RG223 50 Ом имеет хорошую плотность оплетки. Она превышает показатель 90%. Это обеспечивает надежность конструкции при механических нагрузках.

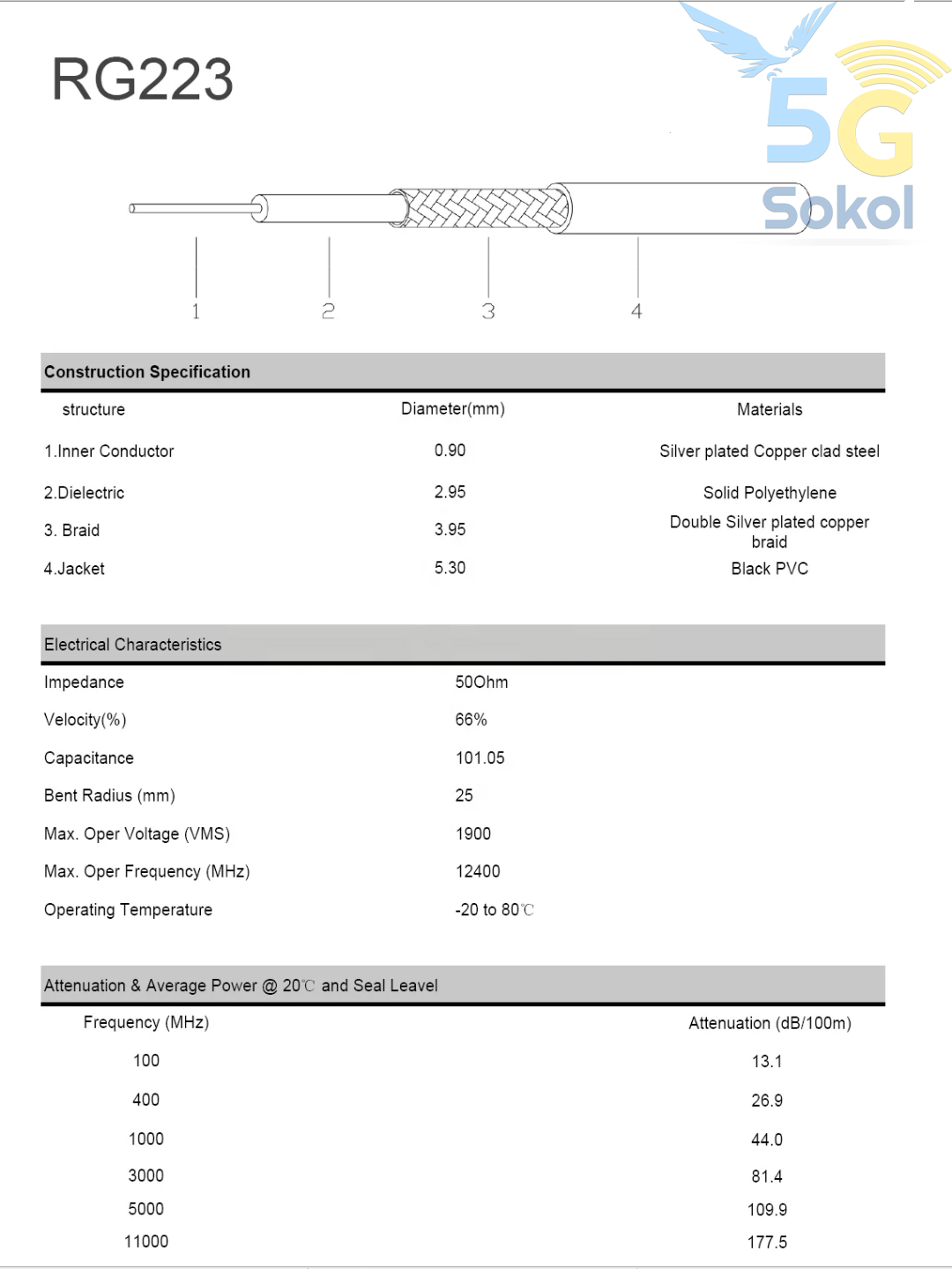

Электротехнические характеристики

Изделие полностью соответствует международным стандартам. Высокочастотный коаксиальный кабель RG-223 сопротивление 50 Ом работает в системах с различными характеристиками. Этому способствует и возможность поддерживать диапазон частот до 12 ГГц. Даже при высоком напряжении показатели затухания импульсов остаются низкими. Но важно рассчитать этот показатель до начала монтажа системы. Ведь потери на дистанции являются неотъемлемой частью передачи импульсного потока.
Коэффициент стоячей волны не превышает 1,5. В изделии отсутствуют значительные обратные импульсы. А это значит, что нет внутренних помех при передаче сигнала.

Правила длительной эксплуатации

Производитель приложил максимум усилий, чтобы гибкий коаксиальный кабель Kingsignal RG-223 имел длительный срок службы. Например, если защитная оболочка будет повреждена, серебряное напыление оплетки предотвратит развитие коррозии. Но для долговечности изделия стоит защитить его от лишних нагрузок. Радиус изгибов при монтаже не должен быть меньше 2,5 см. Игнорирование этой нормы приведет к появлению микротрещин. А это может постепенно разрушить структуру кабеля.
Также RG-223 Коаксиальный кабель требует аккуратных креплений. Для соединения используются стандартные коннекторы. Но места подключения стоит беречь от статичных и динамических нагрузок.
